4工件定位与装夹详解

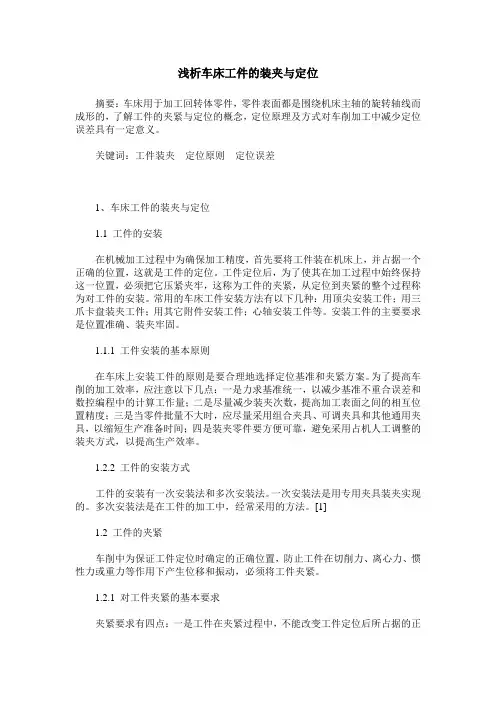

浅析车床工件的装夹与定位摘要：车床用于加工回转体零件，零件表面都是围绕机床主轴的旋转轴线而成形的，了解工件的夹紧与定位的概念，定位原理及方式对车削加工中减少定位误差具有一定意义。

关键词：工件装夹定位原则定位误差1、车床工件的装夹与定位1.1 工件的安装在机械加工过程中为确保加工精度，首先要将工件装在机床上，并占据一个正确的位置，这就是工件的定位。

工件定位后，为了使其在加工过程中始终保持这一位置，必须把它压紧夹牢，这称为工件的夹紧，从定位到夹紧的整个过程称为对工件的安装。

常用的车床工件安装方法有以下几种：用顶尖安装工件；用三爪卡盘装夹工件；用其它附件安装工件；心轴安装工件等。

安装工件的主要要求是位置准确、装夹牢固。

1.1.1 工件安装的基本原则在车床上安装工件的原则是要合理地选择定位基准和夹紧方案。

为了提高车削的加工效率，应注意以下几点：一是力求基准统一，以减少基准不重合误差和数控编程中的计算工作量；二是尽量减少装夹次数，提高加工表面之间的相互位置精度；三是当零件批量不大时，应尽量采用组合夹具、可调夹具和其他通用夹具，以缩短生产准备时间；四是装夹零件要方便可靠，避免采用占机人工调整的装夹方式，以提高生产效率。

1.2.2 工件的安装方式工件的安装有一次安装法和多次安装法。

一次安装法是用专用夹具装夹实现的。

多次安装法是在工件的加工中，经常采用的方法。

[1]1.2 工件的夹紧车削中为保证工件定位时确定的正确位置，防止工件在切削力、离心力、惯性力或重力等作用下产生位移和振动，必须将工件夹紧。

1.2.1 对工件夹紧的基本要求夹紧要求有四点：一是工件在夹紧过程中，不能改变工件定位后所占据的正确位置；二是夹紧力的大小适当，即防止产生大的夹紧变形，也要使得加工振动现象尽可能小；三是操作方便、安全、省力；四是夹紧装置的自动化程度及复杂程度，应与工件的批量大小相适应。

1.2.2 夹具的选择一般机床夹具都有一个夹紧装置，为保证工件定位时所确定的正确加工位置。

1 序言有过机械加工经历的人，一定会知道工件的定位与装夹对于加工的重要性。

毫不夸张的说，随着现代科学技术的不断进步，各种先进的数控机床、高智能化CAM软件及高品质刀具不断涌现，各种形状、结构及精度的工件特征很容易被加工出来，反而是加工过程中的一些辅助工作，解决起来，往往会让工艺人员与设备操作人员感觉十分头痛棘手。

安排加工一款工件，如何解决好对工件的定位与装夹，是工艺人员与操作人员动刀前首先需要考虑的两大技术问题，加工一款工件，工件的定位与装夹的选择和安排的合理与否，对于产品的加工质量与加工效率以及对操作人员的可操作性，都具有很大的影响。

对于一些规则结构的工件，加工过程中的定位与装夹自然很容易选择，但对于一些不规则复杂结构、铸件及薄壁等工件，要想合理解决好工件的定位与装夹，还是很需要费一番周折、动一番脑筋的，笔者就职于一家航天加工制造企业，在生产一线从事工艺设计与数控编程工作已有近30年的经验，对于不同结构工件的加工，司空见惯，对于解决工件加工定位与装夹积累了相当多的经验，现对怎样解决工件定位与装夹的共性经验总结如下，希望对同行们解决此类问题有所启示与帮助。

2 工件的定位选择好工件的定位的基准，是动刀加工前的关键一环，工件定位基准选择的合理与否，对于确保加工工件的尺寸，有着十分重要的影响。

一般工件，都会有长、宽、高3个方向的尺寸，所以，标注尺寸的基准就会有3个方向的基准，选择定位基准，在通常情况下，会优先选择设计基准作为定位基准，如果设计基准不便作为加工的定位基准，那就应选择其他的点、线或面进行基准的合适转化。

加工的定位基准，通常用得比较多的方式有：相互垂直的相邻垂直角三面定位、两销一面定位。

对于规则形状的工件来说，定位基准很容易选择；而对于不规则形状的工件，工件本体上几乎没有用得着的作为定位用的基准的定位平面或孔，这就要求工艺设计人员，在进行工艺设计时预留出工件加工的定位基准，以方便工件定位，至于怎样预留定位，下文会选择几种典型零件加以说明，在此不再赘述。

机械制造技术工件的装夹1、装夹的概念定位：确定工件在机床上或夹具中占有准确加工位置的过程。

夹紧：在工件定位后用外力将其固定，使其在加工过程中保持定位 位置不变的操作。

装夹是定位和夹紧过程的总和。

在机械加工过程中，为了保证的轴线用于定位加工精度，使工件在机床上相对刀具占有正确的位置，并能迅速、 可靠地夹紧工件，以接受加工或卡爪用于夹紧检测的工艺装备称为机床夹具。

2、装夹的方法（1）直接找正装夹用划针、百分表等工具直接找正工件位置并加以夹紧的方法称直接 找正安装法。

此法生产率低，精度取决于工人的技术水平和测量工 具的精度，一般只用于单件小批生产。

图2是用四爪单动卡盘装夹工件，先 用百分表按工件A圆进行找正后，夹 紧工件车削外圆B，从而保证A、B圆 柱面的同轴度要求。

使用工具： 划线盘，百分表或千分表 定位精度：0.1~0.5mm（划线盘）； 0.01~0.005mm（千分表） 特点：生产率低，适用于单件、小批 量生产。

对操作工人技术水平要求高。

图2 直接找正安装2、装夹的方法（2）划线找正装夹先在工件上按照零件图划出中心 线、对称线和各待加工表面的加 工线，然后将工件装上机床，按 照划好的线找正工件在机床上的 装夹位置。

划线找正法受划线精度和找正精 度的限制，定位精度不高，定位 精度:0.2~0.5mm。

主要用于批量 小，毛坯精度低及大型零件等不 便于使用夹具进行加工的粗加工。

划线找正法 图32、装夹的方法（3）使用夹具装夹 工件装在夹具上，不再进行找正，便能直接得到准确加工位置的装 夹方式。

图4在机床主轴装夹非轴类零件，利用花盘弯板使加工孔轴心与主轴轴心自动重合夹具的定位夹紧元件能使工件迅速获得正确位置，并使其固定在夹 具和机床上。

因此，工件定位方便，定位精度高（可以达到0.01mm 的定位精度）而且稳定，装夹效率也高。

但专用夹具制造费用高， 周期长，一般用于中、大批和大量生产。

特点：生产率高，一批产品的精度稳定，对工人技术水平要求低。

第一章工件的装夹---本书重点工件的装夹指的是工件的定位和夹紧。

定位的任务是：使同一工序中的一批工件都能在夹具中占据正确的位置。

工件位置的正确与否，用加工要求来衡量夹紧的任务是：使工件在切削力、离心力、惯性力和重力的作用下不离开已经占据的正确位置，以保证机械加工的正常进行。

定位、夹紧装夹在装夹工件----------→夹具-----→机床<------刀具§1.1 工件定位的基本原理一. 六点定则在空间直角坐标系中，工件可以沿X、Y、Z轴有不同的位置，称作工件沿X、Y、Z的位置自由度，用X、Y、Z表示；也可以绕X、Y、Z轴有不同的位置，称作工件绕X、Y和Z轴的角度自由度，用X、Y、Z表示。

用以描述工件位置不确定性的X、Y、Z和X、Y、Z，称为工件的六个自由度。

用合理分布的六个支承点限制工件六个自由度的法则，称为六点定则。

XOY面中，1，2，3支撑点：Z,X,YYOZ 面中，4，5点：X,ZZOX面中，6点：Y支承点的分布必须合理:工件底面上的三个支承点应放成三角形，三角形的面积越大，定位越稳。

工件侧面上的两个支承点不能垂直放置.注意：(1).定位就不能脱离，始终保持接触(2).不考虑受力，受力后不脱离定位面---夹紧的任务二. 限制工件自由度与加工要求的关系按照加工要求确定工件必须限制的自由度，在夹具设计中是首先要解决的问题。

加工要求-→工件需要限制的自由度<---→定位元件的选择表1-2 满足加工要求必须限制的自由度1.完全定位：工件的六个自由度都限制了的定位称为完全定位。

2.不完全定位：工件被限制的自由度少于六个，但能保证加工要求的定位。

在工件定位时，以下几种情况允许不完全定位：l）加工通孔或通槽时，沿贯通钢的位置自由度可不限制。

2）毛坯（本工序加工前）是轴对称时，绕对称轴的角度自由度可不限制。

3）加工贯通的平面时，除可不限制沿两个贯通轴的位置自由度外，还可不限制绕垂直加工面的轴的角度自由度。
