实验二.51单片机点亮流水灯资料讲解

51单片机流水灯程序51单片机是一种广泛使用的微控制器，具有丰富的IO端口和定时器资源。

流水灯程序是51单片机入门的基础示例之一，通过多个LED灯按照一定顺序逐个亮起或熄灭，形成流水灯的效果。

下面详细介绍51单片机流水灯程序的编写。

一、硬件连接要实现流水灯效果，需要将多个LED灯连接到51单片机的IO端口上。

一般使用P1端口作为输出端口控制LED灯的亮灭，P2端口作为输出口控制LED灯亮起的顺序。

具体连接方式如下：•将LED灯的阳极通过限流电阻连接到VCC。

•将每个LED灯的阴极通过限流电阻连接到P1端口。

•将P2端口的每个引脚依次连接到每个LED灯的阴极。

二、程序实现#include <reg52.h> //包含51单片机头文件#define LED P1 //定义LED为P1端口#define ORDER P2 //定义顺序控制为P2端口void delay(unsigned int t); //延时函数声明void main(){unsigned char i;while(1) //循环控制流水灯效果{for(i=0; i<8; i++) //控制8个LED灯{LED = 0x01<<i; //将第i个LED灯置亮delay(10000); //延时一段时间，使LED灯亮起后延时熄灭LED = 0x01>>(i+1); //将第i个LED灯置灭}}}void delay(unsigned int t) //延时函数定义{unsigned int i, j;for(i=0; i<t; i++){for(j=0; j<1275; j++);}}该程序首先定义了LED和ORDER两个变量，分别对应P1和P2端口的输出口。

在主函数中，使用一个while循环控制流水灯效果。

在循环内部，使用一个for循环控制8个LED灯的状态。

在每次循环中，先将第i个LED灯置亮，延时一段时间后将其置灭，然后进入下一个循环。

51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。

一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。

二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。

流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。

三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。

2. 在编程软件中，新建一个工程，选择适合的单片机型号。

3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。

4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。

5. 将编写好的程序下载到单片机中。

6. 打开电源，观察LED灯的亮灭顺序是否符合预期。

五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。

LED灯按照设定的顺序亮灭，形成了流水灯的效果。

通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。

六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。

流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。

在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。

这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。

七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。

例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。

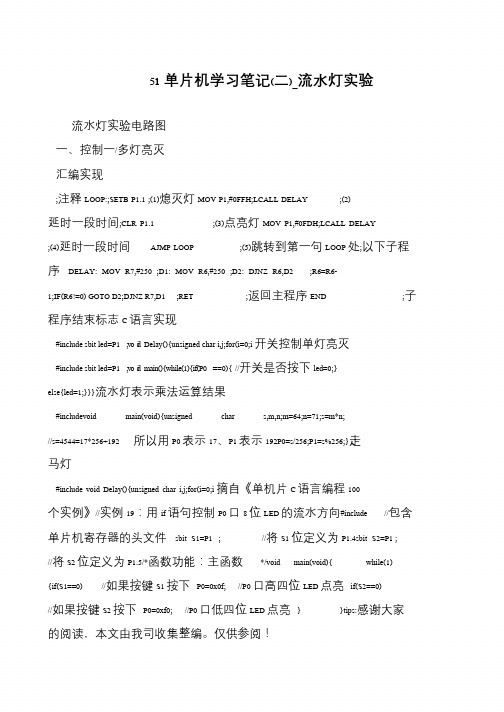

51单片机学习笔记(二)_流水灯实验流水灯实验电路图一、控制一/多灯亮灭汇编实现;注释LOOP:;SETB P1.1 ;(1)熄灭灯MOV P1,#0FFH;LCALL DELAY ;(2)延时一段时间;CLR P1.1 ;(3)点亮灯MOV P1,#0FDH;LCALL DELAY;(4)延时一段时间AJMP LOOP ;(5)跳转到第一句LOOP 处;以下子程序DELAY: MOV R7,#250 ;D1: MOV R6,#250 ;D2: DJNZ R6,D2 ;R6=R6-1;IF(R6!=0) GOTO D2;DJNZ R7,D1 ;RET ;返回主程序END ;子程序结束标志C 语言实现#include sbit led=P1;vo i d Delay(){unsigned char i,j;for(i=0;i 开关控制单灯亮灭#include sbit led=P1;vo i d main(){while(1){if(P0==0){//开关是否按下led=0;}else{led=1;}}}流水灯表示乘法运算结果#includevoid main(void){unsigned char s,m,n;m=64;n=71;s=m*n;//s=4544=17*256+192 所以用P0 表示17、P1 表示192P0=s/256;P1=s%256;}走马灯#include void Delay(){unsigned char i,j;for(i=0;i 摘自《单机片C 语言编程100个实例》//实例19：用if 语句控制P0 口8 位LED 的流水方向#include //包含单片机寄存器的头文件sbit S1=P1;//将S1 位定义为P1.4sbit S2=P1 ;//将S2 位定义为P1.5/*函数功能：主函数*/void main(void){ while(1){if(S1==0) //如果按键S1 按下P0=0x0f; //P0 口高四位LED 点亮if(S2==0)//如果按键S2 按下P0=0xf0; //P0 口低四位LED 点亮} }tips:感谢大家的阅读，本文由我司收集整编。

成绩实验名称：单片机系统简单扩展实验
一、实验目的
1、了解单片机系统的扩展方法
2、熟悉8255A在单片机系统扩中的使用方法。

3、熟悉仿真软件Proteus以及编程软件Keil的使用。

二、实验仪器
三、实验内容
四、实验原理
实验报告
五、实验步骤
步骤：
1、根据给定的实验要求，分析实验的目的以及实验要求。

2、通过计算机仿真软件Proteus，根据实验目的设计电路，并且绘制电路原理图。

3、根据自己设计的电路，编写控制程序。

4、调试所编写的控制程序，直至程序没有语法及语意错误，可以通过编译。

5、将所编写的无错误的程序下载至仿真软件，并进行调试，根据仿真结果修改程序。

6、重复上一步骤，知道仿真效果达到实验要求，即可完成。

六、实验程序
#include <reg51.h>
#include<absacc.h>。

51单片机爱心流水灯原理及制作一、引言爱心流水灯是一种常见的电子制作项目，它使用51单片机控制LED灯的亮灭顺序，形成一个流动的爱心图案。

本文将详细介绍51单片机爱心流水灯的原理及制作过程。

二、原理介绍1. 51单片机51单片机是一种非常常见的单片机，具有广泛的应用领域。

它具有强大的计算能力和丰富的外设接口，非常适合用于控制LED灯的亮灭。

2. LED灯LED灯是一种半导体发光二极管，具有低功耗、长寿命和高亮度等特点。

在爱心流水灯中，我们使用红色的LED灯来形成爱心图案。

3. 流水灯原理流水灯是一种常见的电子灯光效果，通过控制LED灯的亮灭顺序，形成一个流动的效果。

在爱心流水灯中，我们将多个LED灯按照特定的顺序亮灭，形成一个流动的爱心图案。

4. 原理图以下是51单片机爱心流水灯的原理图：（在此处插入原理图）三、制作材料准备在开始制作爱心流水灯之前，我们需要准备以下材料：1. 51单片机开发板2. LED灯（红色）3. 电阻4. 面包板5. 连接线6. 电源四、制作步骤1. 连接电路首先，将51单片机开发板和面包板连接起来。

然后，根据原理图连接LED灯、电阻和51单片机的引脚。

确保连接正确且稳固。

2. 编写程序使用C语言编写51单片机的程序。

程序的主要功能是控制LED灯的亮灭顺序，形成一个流动的爱心图案。

以下是一个简单的示例程序：（在此处插入示例程序）3. 烧录程序将编写好的程序烧录到51单片机中。

可以使用专业的烧录工具，也可以使用通用的USB转串口模块进行烧录。

4. 测试将电源接入电路，打开电源开关，观察LED灯的亮灭情况。

如果一切正常，LED灯将按照程序中设定的顺序亮灭，形成一个流动的爱心图案。

五、注意事项在制作爱心流水灯时，需要注意以下几点：1. 连接线的接触要牢固，确保电路的稳定性。

2. 程序的编写要准确无误，确保LED灯按照预期的顺序亮灭。

3. 使用适当的电阻限流，以保护LED灯和51单片机。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

51单片机爱心流水灯原理及制作引言：在现代科技发展的背景下，电子产品已经成为我们生活中不可或者缺的一部份。

而作为电子制作的入门级项目，流水灯因其简单而受到泛博爱好者的爱慕。

本文将介绍使用51单片机制作爱心流水灯的原理及制作过程。

1. 原理介绍：爱心流水灯是一种特殊的流水灯效果，通过控制LED灯的亮灭顺序和时间间隔，形成一个爱心图案在LED灯带上流动的效果。

其原理基于51单片机的GPIO （通用输入输出）口控制LED灯的亮灭，通过改变LED灯的状态来实现流动效果。

2. 材料准备：制作爱心流水灯所需的材料如下：- 51单片机开辟板- LED灯带- 面包板- 杜邦线- 电阻- 电容- 电源适配器3. 硬件连接：首先，将51单片机开辟板和面包板连接起来。

然后，将LED灯带连接到面包板上，确保正极和负极正确连接。

接下来，通过杜邦线将51单片机的GPIO口与LED灯带连接起来。

最后，将电阻和电容连接到电路中，以保护电路免受过电流和过电压的伤害。

4. 软件编程：使用Keil C编译器进行软件编程。

首先，需要定义LED灯带的控制引脚，并初始化为输出模式。

然后，编写程序来控制LED灯的亮灭顺序和时间间隔。

在本例中，我们将使用循环语句和延时函数来实现流水灯效果。

通过改变LED灯的状态和延时时间，可以形成一个爱心图案在LED灯带上流动的效果。

5. 程序调试：将编写好的程序下载到51单片机开辟板上，并连接电源适配器。

打开开关，LED灯带上的爱心流水灯效果就会开始显示出来。

如果浮现问题，可以通过调试程序和检查硬件连接来解决。

6. 制作扩展：如果你对爱心流水灯的效果满意，你还可以进一步扩展你的制作。

例如，你可以添加一个按键来控制流水灯的启停，或者通过蓝牙模块和手机APP来远程控制流水灯的效果。

这些扩展可以增加你的制作的趣味性和创造性。

结论：通过本文的介绍，我们了解了51单片机爱心流水灯的原理及制作过程。

通过硬件连接和软件编程，我们可以制作出一个具有特殊效果的流水灯。

一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。

2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。

3. 提高动手实践能力，培养团队协作精神。

二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。

2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。

三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。

实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。

四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。

2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。

3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。

（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。

（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。

（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。

4. 编译程序，生成HEX文件。

5. 将生成的HEX文件导入Proteus软件，运行仿真实验。

6. 观察实验现象，检查LED灯的流水灯效果是否正常。

五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。

2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。

实验过程中，可以调整定时器的定时时间，改变流水灯的速度。

六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。

2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。

3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。

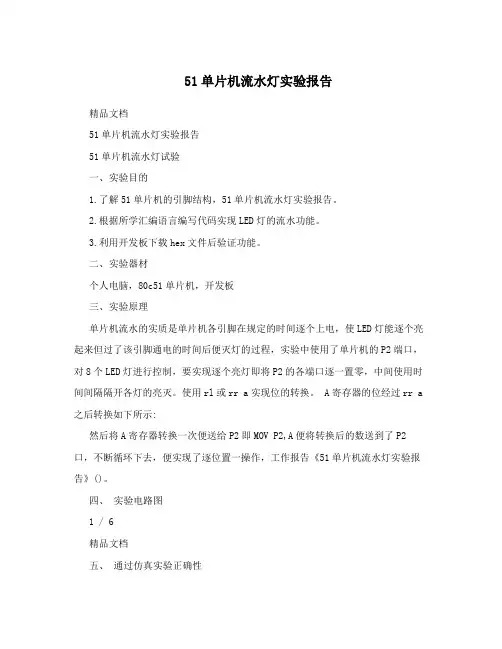

51单片机流水灯实验报告精品文档51单片机流水灯实验报告51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构，51单片机流水灯实验报告。

2.根据所学汇编语言编写代码实现LED灯的流水功能。

3.利用开发板下载hex文件后验证功能。

二、实验器材个人电脑，80c51单片机，开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用rl或rr a实现位的转换。

A寄存器的位经过rr a 之后转换如下所示:然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作，工作报告《51单片机流水灯实验报告》()。

四、实验电路图1 / 6精品文档五、通过仿真实验正确性代码如下:ORG 0MOV A,#00000001BLOOP:MOV P2,ARL AACALL DELAYSJMP LOOPDELAY:MOV R1,#255DEL2:MOV R2,#250DEL1:DJNZ R2,DEL1DJNZ R1,DEL2RETEnd实验结果:六、实验总结这次试验我通过Proteus仿真实现对流水灯功能的实现。

受益匪浅，对80c51的功能和结构有了深层次的了解，2 / 6精品文档我深刻的明白，要想完全了解c51还有一定距离，但我会一如既往的同困难作斗争。

在实验中，我遇到了不少困难，比如不知道怎么将程序写进单片机中，写好程序的却总出错，不知道什么原因，原来没有生成hex文件。

这些错误令我明白以后在试验中要步步细心，避免出错。

第2 512护士节医院活动策划方案“天使的美丽”——护士节医院活动策划方案活动背景:为了隆重纪念“512”国际护士节，进一步推动我院精神明建设，促进我院护理工作的发展，弘扬南丁格尔精神，展示我院护理队伍良好的精神风貌和职业风，激励全体护士爱岗敬业、积极进取、勇于奉献，在实现我院跨越式发展过程中发挥更大的作用。

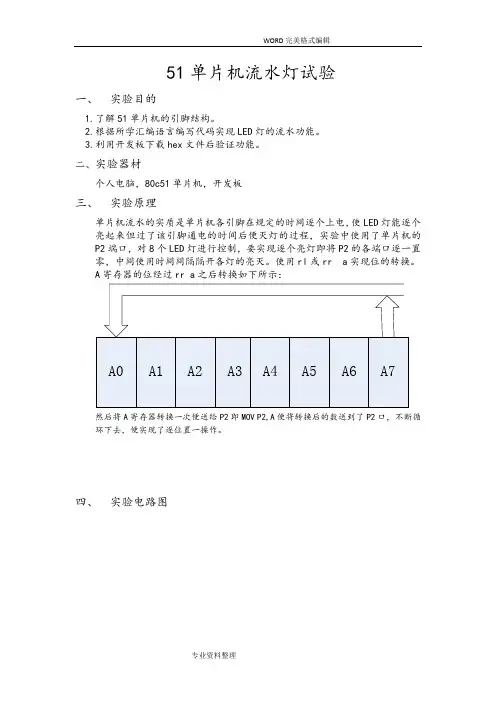

51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。
