1第一章1-3单工通信和双工通信有什么区别？各有什么优缺点？单工通信是指通信双方电台交替地进行收信和发信。
优点：收发机可使用同一副天线，而不需要天线共用器，设备简单，功耗小。
缺点：操作不方便，在使用过程中，往往会出现通话断续现象。
双工通信是指通信双方，收发机均同时工作。
优点：任一方通话时都可以听到对方的语音，没有按“按-讲”开关，双方通话想市内通话一样。
缺点：在使用过程中，不管是否发话，发射机总是工作的，故电能消耗大，这对以电池为能源的移动台是很不利的。
1-4无线信道几种双工方式各自的特点及优点分别是什么？频分双工（FDD）利用两个不同的频率来区分收、发信道。
即对于发送和接收两种信号，采用不同频率进行传输。
优点：快衰落对于FDD影响较小，FDD支持用户的移动速率高，能达到TDD的两倍甚至更高。
FDD可以借助频率选择性进行干扰隔离，系统内和系统间干扰小。
不需要复杂的网络规划和优化技术。
时分双工（TDD）利用同一频率但不同的时间段来区分收、发信道。
即对于发送和接收两种信号，采用不同时间（时隙）进行传输。
时分双工的优点：1.能够灵活配置频率，使用FDD系统不易使用的零散频段；2.可以通过调整上下行时隙转换点，提高下行时隙比例，能够很好的支持非对称业务；3.具有上下行信道一致性，基站的接收和发送可以共用部分射频单元，降低了设备成本；4.接收上下行数据时，不需要收发隔离器，只需要一个开关即可，降低了设备的复杂度；5.具有上下行信道互惠性，能够更好的采用传输预处理技术，如预RAKE技术、联合传输(JT)技术、智能天线技术等，能有效地降低移动终端的处理复杂性。
1-6 简述蜂窝移动通信系统的发展和各阶段的特点。
蜂窝组网理论的提出要追溯到20世纪70年代中期，随着民用移动通信用户数量的增加，业务范围的夸大，有限的频谱供给与可用频道数要求递增之间的矛盾日益尖锐。
为了更有效地利用有效的频谱资源，美国贝尔实验室提出了小区制，蜂窝组网的理论。
实验报告哈尔滨工程大学教务处制二实验六 QPSK 调制信号经瑞利衰落信道性能一、实验目的实现QPSK 调制信号在瑞利衰落信道下系统性能仿真分析。
验证多径衰落对系统性能的影响。

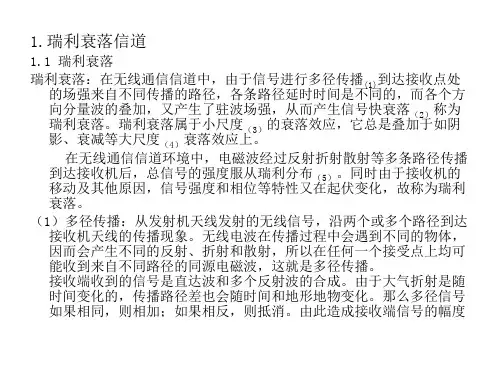

二、实验原理瑞利衰落信道（Rayleigh fading channel ）是一种无线电信号传播环境的统计模型。
这种模型假设信号通过无线信道之后，其信号幅度是随机的，表现为“衰落”特性，并且多径衰落的信号包络服从瑞利分布。
由此，这种多径衰落也称为瑞利衰落。
这一信道模型能够描述由电离层和对流层反射的短波信道，以及建筑物密集的城市环境。
01()()[()]()Nn n n y t t x t t N t ατ==-+∑三、实验内容1．正交相移键控QPSK 调制基带数字系统经瑞利衰落信道的误符号率和误比特率，成形滤波器为矩形方波滤波器。
参考程序：expsk10.m2．一个4PAM 调制信号，在发射端和接收端采用滚降系数为0.25时延为5个符号的根升余弦滤波器进行成形滤波和匹配滤波，仿真此基带数字系统经高斯信道的误符号率和误比特率。
参考程序：expam10.m3.思考题：4QAM, 16QAM, 32QAM, 64QAM..四、方案设计和实现步骤五、仿真结果1．正交相移键控QPSK调制基带数字系统经瑞利衰落信道的误符号率和误比特率，成形滤波器为矩形方波滤波器。
2．一个4PAM调制信号，在发射端和接收端采用滚降系数为0.25时延为5个符号的根升余弦滤波器进行成形滤波和匹配滤波，仿真此基带数字系统经高斯信道的误符号率和误比特率。
六、分析和结论1.由题目一实验分析：从上图可以看出，随着SNR的增加，QPSK的BER和SER都降低，并且BER要小于相应的SER，这是与实际情况相符合的，说明仿真结果正确2.由题二经过实验分析：从图可知4PAM信号在AWGN理想带限信道下的误码率随着信噪比的增加而逐渐降低。

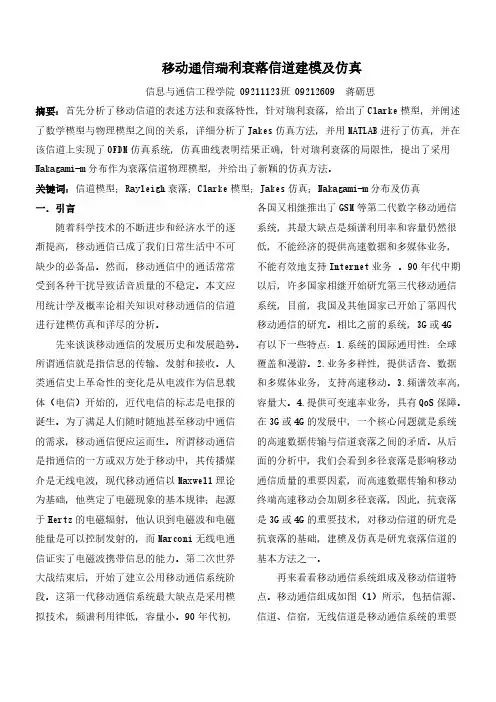

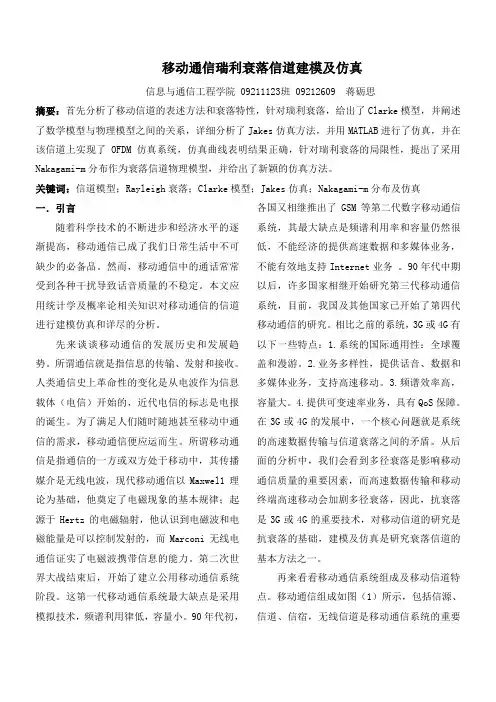

移动通信瑞利衰落信道建模及仿真信息与通信工程学院 09211123班 09212609 蒋砺思摘要：首先分析了移动信道的表述方法和衰落特性，针对瑞利衰落，给出了Clarke模型，并阐述了数学模型与物理模型之间的关系，详细分析了Jakes仿真方法，并用MATLAB进行了仿真，并在该信道上实现了OFDM仿真系统，仿真曲线表明结果正确，针对瑞利衰落的局限性，提出了采用Nakagami-m分布作为衰落信道物理模型，并给出了新颖的仿真方法。
关键词：信道模型；Rayleigh衰落；Clarke模型；Jakes仿真；Nakagami-m分布及仿真一．引言随着科学技术的不断进步和经济水平的逐渐提高，移动通信已成了我们日常生活中不可缺少的必备品。
然而，移动通信中的通话常常受到各种干扰导致话音质量的不稳定。
本文应用统计学及概率论相关知识对移动通信的信道进行建模仿真和详尽的分析。
先来谈谈移动通信的发展历史和发展趋势。
所谓通信就是指信息的传输、发射和接收。
人类通信史上革命性的变化是从电波作为信息载体（电信）开始的，近代电信的标志是电报的诞生。
为了满足人们随时随地甚至移动中通信的需求，移动通信便应运而生。
所谓移动通信是指通信的一方或双方处于移动中，其传播媒介是无线电波，现代移动通信以Maxwel1理论为基础，他奠定了电磁现象的基本规律；起源于Hertz的电磁辐射，他认识到电磁波和电磁能量是可以控制发射的，而Marconi无线电通信证实了电磁波携带信息的能力。
第二次世界大战结束后，开始了建立公用移动通信系统阶段。
这第一代移动通信系统最大缺点是采用模拟技术，频谱利用律低，容量小。
90年代初，各国又相继推出了GSM等第二代数字移动通信系统，其最大缺点是频谱利用率和容量仍然很低，不能经济的提供高速数据和多媒体业务，不能有效地支持Internet业务。
90年代中期以后，许多国家相继开始研究第三代移动通信系统，目前，我国及其他国家已开始了第四代移动通信的研究。

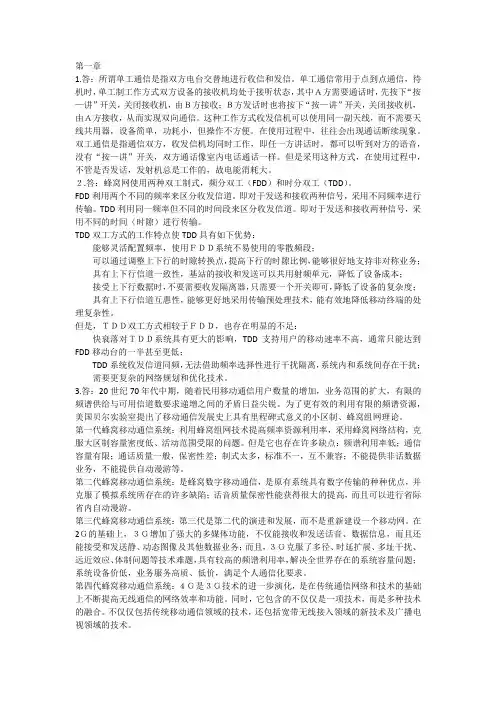

第一章1.答：所谓单工通信是指双方电台交替地进行收信和发信。
单工通信常用于点到点通信，待机时，单工制工作方式双方设备的接收机均处于接听状态，其中Ａ方需要通话时，先按下“按—讲”开关，关闭接收机，由Ｂ方接收；Ｂ方发话时也将按下“按—讲”开关，关闭接收机，由Ａ方接收，从而实现双向通信。
这种工作方式收发信机可以使用同一副天线，而不需要天线共用器，设备简单，功耗小，但操作不方便。
在使用过程中，往往会出现通话断续现象。
双工通信是指通信双方，收发信机均同时工作，即任一方讲话时，都可以听到对方的语音，没有“按—讲”开关，双方通话像室内电话通话一样。
但是采用这种方式，在使用过程中，不管是否发话，发射机总是工作的，故电能消耗大。
２.答：蜂窝网使用两种双工制式，频分双工（FDD）和时分双工（TDD）。
FDD利用两个不同的频率来区分收发信道。
即对于发送和接收两种信号，采用不同频率进行传输。
TDD利用同一频率但不同的时间段来区分收发信道。
即对于发送和接收两种信号，采用不同的时间（时隙）进行传输。
TDD双工方式的工作特点使TDD具有如下优势：能够灵活配置频率，使用ＦＤＤ系统不易使用的零散频段；可以通过调整上下行的时隙转换点，提高下行的时隙比例，能够很好地支持非对称业务；具有上下行信道一致性，基站的接收和发送可以共用射频单元，降低了设备成本；接受上下行数据时，不要需要收发隔离器，只需要一个开关即可，降低了设备的复杂度；具有上下行信道互惠性，能够更好地采用传输预处理技术，能有效地降低移动终端的处理复杂性。
但是，ＴＤＤ双工方式相较于ＦＤＤ，也存在明显的不足：快衰落对ＴＤＤ系统具有更大的影响，TDD支持用户的移动速率不高，通常只能达到FDD移动台的一半甚至更低；TDD系统收发信道同频，无法借助频率选择性进行干扰隔离，系统内和系统间存在干扰；需要更复杂的网络规划和优化技术。
3.答：20世纪70年代中期，随着民用移动通信用户数量的增加，业务范围的扩大，有限的频谱供给与可用信道数要求递增之间的矛盾日益尖锐。

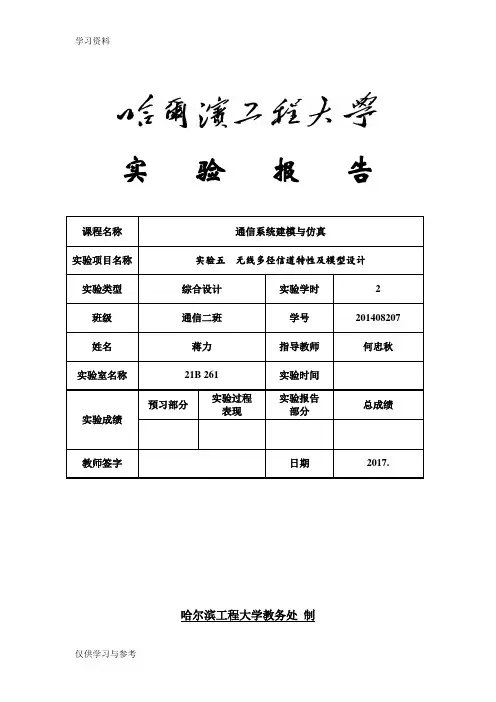

实验报告哈尔滨工程大学教务处制实验五 无线多径信道特性及模型设计一、实验目的实验验证多径信道时间选择性和频率选择性特性，验证多径衰落信道模型。
二、实验原理在陆地移动通信中，移动台往往受到各种障碍物和其他移动体的影响，以致到达移动台的信号是来自不同传播路径的信号之和。
而描述这样一种信道的常用信道模型便是瑞利衰落信道。

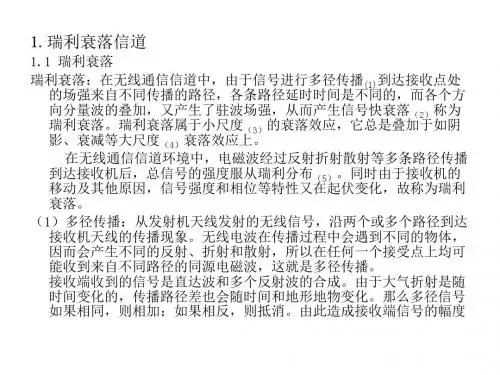

瑞利衰落信道（Rayleigh fading channel ）是一种无线电信号传播环境的统计模型。
这种模型假设信号通过无线信道之后，其信号幅度是随机的，表现为“衰落”特性，并且多径衰落的信号包络服从瑞利分布。
由此，这种多径衰落也称为瑞利衰落。
这一信道模型能够描述由电离层和对流层反射的短波信道，以及建筑物密集的城市环境。
瑞利衰落只适用于从发射机到接收机不存在直射信号的情况，否则应使用莱斯衰落信道作为信道模型。
假设经反射（或散射）到达接收天线的信号为N 个幅值和相位均随机的且统计独立的信号之和。
其典型信道模型为Clarke 信道模型。
Clarke 信道模型是用于描述小尺度衰落的一种平坦衰落信道模型，即瑞利衰落信道。
其移动台接收信号强度的统计特性是基于散射的，这正好与市区环境中的无直视通路的特点相吻合，因而广泛应用于市区环境的仿真中。
在Clarke 模型中，基站和移动台之间的传播环境的主要特征是多径传播，不存在直射路径，只存在散射路径，使到达波都经历了相似的衰落，具有几乎相等的幅度，但具有不同的频移和入射角。
移动台的移动使得每个到达波都经历了多普勒频移，假设发射天线是垂直极化的，入射到移动台天线的电磁场由N 个平面波组成。
对于第n 个以角度n α到达的x 轴的入射波，多普勒频移为：cos n n vf αλ=(1)式中，λ为入射波波长，v 为移动台运动速度。
到达移动台的垂直极化平面波的场强分量为：01E cos(2)Nz n c n n E C f t πθ==+∑ ( 2)式中，E 0为本地平均电场的实数幅度；C n 为不同电波幅度的实数随机变量；f c 为载波频率。

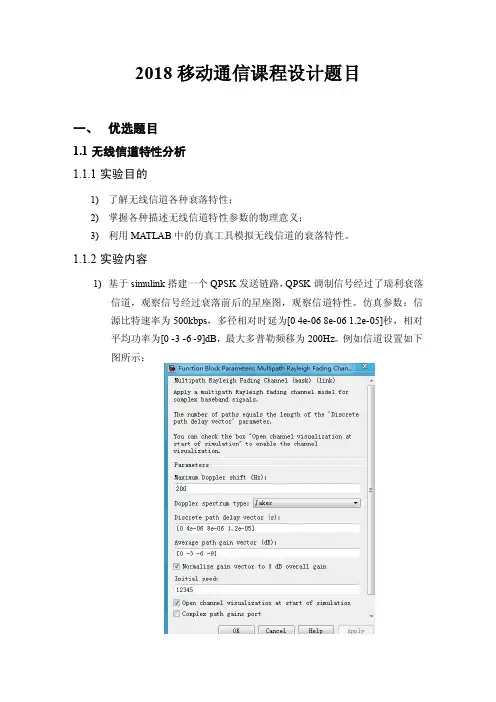

2018移动通信课程设计题目一、优选题目1.1无线信道特性分析1.1.1实验目的1)了解无线信道各种衰落特性；2)掌握各种描述无线信道特性参数的物理意义；3)利用MATLAB中的仿真工具模拟无线信道的衰落特性。
1.1.2实验内容1)基于simulink搭建一个QPSK发送链路，QPSK调制信号经过了瑞利衰落信道，观察信号经过衰落前后的星座图，观察信道特性。
仿真参数：信源比特速率为500kbps，多径相对时延为[0 4e-06 8e-06 1.2e-05]秒，相对平均功率为[0 -3 -6 -9]dB，最大多普勒频移为200Hz。
例如信道设置如下图所示：1.1.3实验作业1)根据信道参数，计算信道相干带宽和相干时间。
2)设置较长的仿真时间（例如10秒），运行链路，在运行过程中，观察并分析瑞利信道输出的信道特征图（观察Impulse Response(IR)、FrequencyResponse(FR)、IR Waterfall、Doppler Spectrum、Scattering Function）。
（配合截图来分析）3)观察并分析信号在经过瑞利衰落信道前后的星座图变化（截图并解释）。
1.2BPSK/QPSK通信链路搭建与误码性能分析1.2.1实验目的掌握基于simulink的BPSK、QPSK典型通信系统的链路实现，仿真BPSK/QPSK信号在AWGN信道、单径瑞利衰落信道下的误码性能。
1.2.2实验作业1)基于simulink搭建BPSK/QPSK通信链路，经过AWGN信道，接收端相E N为0~10dB时（间隔：干解调，仿真并绘出BPSK和QPSK信号在b1dB）误码性能曲线。
仿真参数：a)仿真点数：106b)信源比特速率：1Mbps。
2)在1的基础上，信号先经过平坦（单径）瑞利衰落，再经过AWGN信道，假设接收端通过理想信道估计获得了信道衰落值（勾选衰落信道模块的E N为“Complex path gain port”）。
main
clc;
LengthOfSignal=10240; %设置信号长度(由于最好大于两倍fc奈奎斯特采样)
fm=512; %最大多普勒频移
fc=5120; %载波频率
t=1:LengthOfSignal; % SignalInput=sin(t/100);
SignalInput=sin(t/100)+cos(t/65); %时域信号输入
delay=[0 21 62 100 150 250]; %设置不同路径的时延
power=[0 -1 -5 -11 -16 -20]; %功率衰减系数dB
y_in=[zeros(1,delay(6)) SignalInput]; %为时移补零
y_out=zeros(1,LengthOfSignal); %时域输出信号
fori=1:6
Ray;
y_out=y_out+r.*y_in(delay(6)+1-delay(i):delay(6)+LengthOfSignal-delay(i))*10^(power(i)/20); end; %进行输出信号叠加
figure(1);
subplot(2,1,1);
plot(SignalInput(delay(6)+1:LengthOfSignal),'r'); %画出时域信号输入波形
title('时域信号输入');
subplot(2,1,2);
plot(y_out(delay(6)+1:LengthOfSignal),'r'); %画出时域信号输出波形
title('时域信号输出');
figure(2);
plot(Sf1,'r');
title('多普勒滤波器的频率响应特性'); %画出多普勒滤波器的频率响应特性
Ray
f=1:2*fm-1; %设置通频带宽度
y=0.5./((1-((f-fm)/fm).^2).^(1/2))/pi; %多普勒功率谱函数(基带)
Sf=zeros(1,LengthOfSignal);
Sf1=y;%多普勒滤波器的频率响应特性
Sf(fc-fm+1:fc+fm-1)=y; %(把基带映射到载波频率)
x1=randn(1,LengthOfSignal);
x2=randn(1,LengthOfSignal);
nc=ifft(fft(x1+1i*x2).*sqrt(Sf)); %同相分量nc函数表达式
x3=randn(1,LengthOfSignal);
x4=randn(1,LengthOfSignal);
ns=ifft(fft(x3+1i*x4).*sqrt(Sf)); %正交分量ns函数表达式
r0=(real(nc)+1i*real(ns)); %瑞利衰减因子
r=abs(r0); %瑞利衰减幅值。
