XW8-11摆线针轮减速机外型安装图

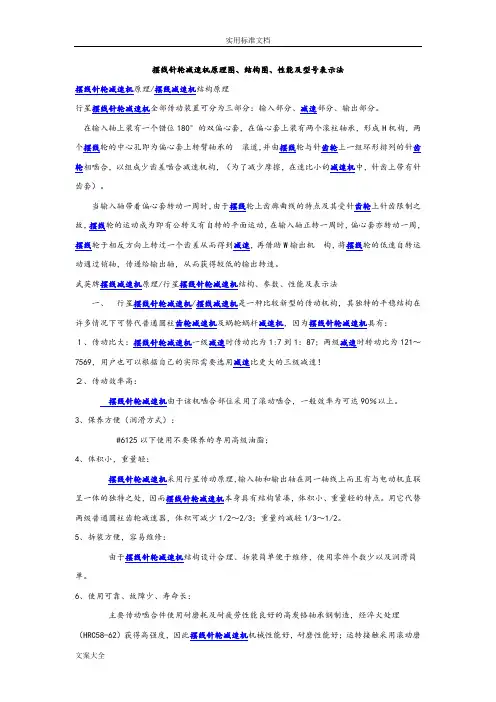

摆线针轮减速机原理图、结构图、性能及型号表示法摆线针轮减速机原理/摆线减速机结构原理行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

武英牌摆线减速机原理/行星摆线针轮减速机结构、参数、性能及表示法一、行星摆线针轮减速机/摆线减速机是一种比较新型的传动机构，其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机，因为摆线针轮减速机具有：１、传动比大：摆线针轮减速机一级减速时传动比为1:7到1：87；两级减速时转动比为121～7569，用户也可以根据自己的实际需要选用减速比更大的三级减速！２、传动效率高：摆线针轮减速机由于该机啮合部位采用了滚动啮合，一般效率为可达90％以上。

3、保养方便（润滑方式）：#6125以下使用不要保养的専用高级油脂；4、体积小，重量轻：摆线针轮减速机采用行星传动原理，输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处，因而摆线针轮减速机本身具有结构紧凑，体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器，体积可减少1/2～2/3；重量约减轻1/3～1/2。

5、拆装方便，容易维修：由于摆线针轮减速机结构设计合理、拆装简单便于维修，使用零件个数少以及润滑简单。

6、使用可靠、故障少、寿命长：主要传动啮合件使用耐磨耗及耐疲劳性能良好的高炭铬轴承钢制造，经淬火处理（HRC58-62）获得高强度，因此摆线针轮减速机机械性能好，耐磨性能好；运转接触采用滚动磨擦，基本上无磨损，故故障少、寿命长，其寿命较普通齿轮减速器可提高2-3倍。

摆线针轮减速机原理演示图及结构，维护等所有知识1.它的原理像两个银币，一个静止另一个靠在它的边上转，当转动的币从一个点转回原来的点时它已经转了两转不是一转。

2.示意图不好画，我讲解一下。

它里面是齿轮组成的，动静齿轮的结合不是像银币那样外边接合。

而是一个外边和另一个内边啮合构成一组，这样可以节省空间，即使多组结合也可以叠在一个圆筒内。

圆筒的输入和输出轴是在同一个圆心上的，但是内部的齿轮并不同心，主动轮比从动轮小沿轴摆动，同时沿边滚动。

带动从动轮滚动；从动轮又带动下一主动轮沿轴摆动···如此直到输出轴。

每组齿数和齿轮组数决定变速比。

3。

日常只要保证机油的正常就可以了。

4. 容易发生密封圈漏油现象，换密封圈就好了。

换时只要拆电机螺丝，不要拆减速机螺丝。

拆完再拆电机风叶罩。

转动风叶同时拔出电机。

换好后装电机时也要转动风叶。

还有油泵也容易出问题。

透明油管容易漏油。

拆解减速机时一定要记住每个齿轮的方向标记，以便装回。

行星齿轮减速机：主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.关于行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星摆线针轮减速机：全部传动装置可分为三部分：输入部分、减速部分、输出部分。

减速器零件、装配全图图中减速器下箱底座面是采用两块矩形加工基面。

３．减速器的附件为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应给予足够重视外，还应考虑到为减速器润滑油池注油、排油、检查油面高度、拆装时上下箱体的精确定位、吊运等辅助零部件的合理选择和设计。

1）观察孔及其盖板为了检查传动零件的啮合情况、接触斑点、侧隙，并向箱体内注入润滑油，应在箱体的上部适当位置设置观察孔。

观察孔设在上箱顶盖能够直接观察到齿轮啮合部位的地方。

平时，观察孔的盖板用螺钉固定在箱盖上。

图中检查孔为长方形，其大小应允许将手伸入箱内以便检查齿轮啮合情况。

2）通气器减速器工作时，箱体内温度升高，气体膨胀，压力增大。

为使箱内受热膨胀的空气能自由地排出以保证箱体内外压力平衡，不致使润滑油沿分箱面和轴伸出段或其他缝隙渗漏，通常在箱体顶部装设通气器。

采用的通气器是具有垂直、水平相通气孔的通气螺塞。

通气螺塞旋紧在检查孔盖板的螺孔中。

有的通气器结构装有过滤网，用于工作环境多尘的场合，防尘效果较好。

3）轴承盖和密封装置为了固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖密封。

轴承盖有凸缘式和嵌入式两种。

采用的是凸缘式轴承盖．利用六角螺钉固定在箱体上。

在轴伸处的轴承盖是透盖，透盖中装有密封装置。

凸缘式轴承盖的优点是拆装、调整轴承比较方便，但和嵌入式轴承盖相比，零件数目较多，尺寸较太，外观不够平整。

4）轴承挡油环轴承稀油润滑时和干油润滑时挡油环的功能和结构都是不同的。

轴承稀油润滑时，挡油环只安装在高速齿轮轴上，其功能是防止齿轮齿侧喷出的热油进入轴承，影响轴承寿命。

当齿根圆直径大于轴承座孔径时，也可不必安装挡油环。

当轴承干油（润滑脂）润滑时，在每个轴承的靠近箱体内壁一侧都应安装挡油环，其作用是阻止箱体内的液体润滑油稀释轴承中的润滑脂。

5）定位销为了精确地加工轴承座孔，并保证每次拆装后轴承座的上下半孔始终保持加工时的位置精度，应在精加工轴承座孔前，在上箱盖和下箱座的联接凸缘上配装定位销。

1.它的原理像两个银币，一个静止另一个靠在它的边上转，当转动的币从一个点转回原来的点时它已经转了两转不是一转。

2.示意图不好画，我讲解一下。

它里面是齿轮组成的，动静齿轮的结合不是像银币那样外边接合。

而是一个外边和另一个内边啮合构成一组，这样可以节省空间，即使多组结合也可以叠在一个圆筒内。

圆筒的输入和输出轴是在同一个圆心上的，但是内部的齿轮并不同心，主动轮比从动轮小沿轴摆动，同时沿边滚动。

带动从动轮滚动；从动轮又带动下一主动轮沿轴摆动···如此直到输出轴。

每组齿数和齿轮组数决定变速比。

3。

日常只要保证机油的正常就可以了。

4. 容易发生密封圈漏油现象，换密封圈就好了。

换时只要拆电机螺丝，不要拆减速机螺丝。

拆完再拆电机风叶罩。

转动风叶同时拔出电机。

换好后装电机时也要转动风叶。

还有油泵也容易出问题。

透明油管容易漏油。

拆解减速机时一定要记住每个齿轮的方向标记，以便装回。

5.适用垂直安装的任何机械。

如搅拌桨，耙泥机。

摆线针轮减速机原理图、结构图、性能及型号表示法摆线针轮减速机原理/摆线减速机结构原理行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

武英牌摆线减速机原理/行星摆线针轮减速机结构、参数、性能及表示法一、行星摆线针轮减速机/摆线减速机是一种比较新型的传动机构，其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机，因为摆线针轮减速机具有：１、传动比大：摆线针轮减速机一级减速时传动比为1:7到1：87；两级减速时转动比为121～7569，用户也可以根据自己的实际需要选用减速比更大的三级减速！２、传动效率高：摆线针轮减速机由于该机啮合部位采用了滚动啮合，一般效率为可达90％以上。

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。

通过变频器降低电机转速时，可以达到节能的目的。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。

动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

..二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。

现简要介绍一下减速器的构造。

1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。

这种结构用于齿轮直径和轴的直径相差不大的场合。

大齿轮装配在低速轴上，利用平键作周向固定。

轴上零件利用轴肩、轴套和轴承盖作轴向固定。

由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。

为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

图中采用接触式唇形密封圈，适用于环境多尘的场合。

２．箱体箱体是减速器的重要组成部件。

摆线针轮减速机安装方法 Prepared on 22 November 2020摆线针轮减速机的摆线轮安装技巧、安装步骤和说明首先在购买摆线轮的时候要检查两片是不是一对．摆线轮的制造是以对(即一付）为单位的．购买也是一对或者一付一付的买，每一付的单只摆线针轮不能够换用，而且摆线轮的两片轮在生产过程中是不分开的．一对的概念是两片摆线轮能完全重合（即有钢印字的一面同时向上重叠放置时），包扩轴承孔，十孔（轴销孔）和外齿型同时完全重合．正面看就像是一片．如果能完全重合，证明是一对，不能重合．说明不是一对，不能用．注意．摆线轮是有反正的．摆线轮上都有标记，安装时有标记的一面必须朝上。

每对摆线轮的标记也不同．每个厂家打字号标记的位置不同．国内厂家标记位置一般是重合位置标记，（标志位置重合），不过也有安装位置标记．无论标记在什么地方，那只是帮助检验是不是一对轮的辅助手段．第二步要将摆线轮的其中一片旋转１８０度．即当中间轴承孔和十孔完全重合时，外齿型正好错位．上片的齿跟位置正好是下片的齿顶位置．注意．这两个轮的相对位置一定要记住．最好自己画上标记．或记住轮上原来的标记的位置．（这是单齿差的摆线轮．双齿差的则不用转１８０度）第三步是．将一片摆线轮放入针齿壳．先用手转动看是否流畅．是否摆动．第四步放入偏心轴承．因为摆线轮的轴承孔相当于偏心轴承的外套．所以偏心轴承的正确位置是下片摆线轮的轴承孔正好完全含住偏心轴承的圆柱滚珠．第五步放入间隔环．就是比摆线轮小点的一个铁圈第六步再放入另一片摆线轮．放这个轮子时是最关键的．必须把这个摆线轮的钢印的字和底下那个摆线轮的字一样都要朝上，而且也必须上下两个摆线轮的钢印字正好是错开180度，而在一条直线上，而并不是上下两个摆线轮的字重合放置！这一点是要特别注意的！（注：个别厂家已经在摆线轮上面做好了安装重合标记是例外，不过所有常州产的摆线针轮减速机的上下两个摆线轮必须错开180度！）第七步，在摆线轮的孔里对应放上轴套，要用手转动，看能不能转动．检查安装是否正确．如果能平稳转动就可以装上机座部分，合成一个完整的摆线针轮减速机了.。

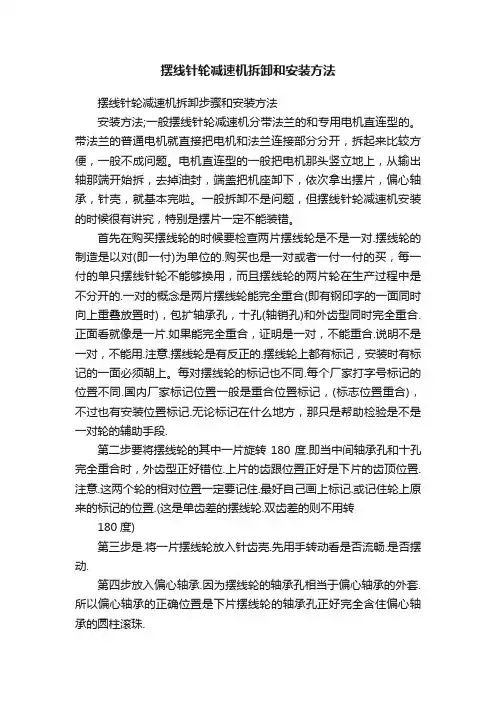

摆线针轮减速机拆卸和安装方法摆线针轮减速机拆卸步骤和安装方法安装方法;一般摆线针轮减速机分带法兰的和专用电机直连型的。

带法兰的普通电机就直接把电机和法兰连接部分分开，拆起来比较方便，一般不成问题。

电机直连型的一般把电机那头竖立地上，从输出轴那端开始拆，去掉油封，端盖把机座卸下，依次拿出摆片，偏心轴承，针壳，就基本完啦。

一般拆卸不是问题，但摆线针轮减速机安装的时候很有讲究，特别是摆片一定不能装错。

首先在购买摆线轮的时候要检查两片摆线轮是不是一对.摆线轮的制造是以对(即一付)为单位的.购买也是一对或者一付一付的买，每一付的单只摆线针轮不能够换用，而且摆线轮的两片轮在生产过程中是不分开的.一对的概念是两片摆线轮能完全重合(即有钢印字的一面同时向上重叠放置时)，包扩轴承孔，十孔(轴销孔)和外齿型同时完全重合.正面看就像是一片.如果能完全重合，证明是一对，不能重合.说明不是一对，不能用.注意.摆线轮是有反正的.摆线轮上都有标记，安装时有标记的一面必须朝上。

每对摆线轮的标记也不同.每个厂家打字号标记的位置不同.国内厂家标记位置一般是重合位置标记，(标志位置重合)，不过也有安装位置标记.无论标记在什么地方，那只是帮助检验是不是一对轮的辅助手段.第二步要将摆线轮的其中一片旋转180度.即当中间轴承孔和十孔完全重合时，外齿型正好错位.上片的齿跟位置正好是下片的齿顶位置.注意.这两个轮的相对位置一定要记住.最好自己画上标记.或记住轮上原来的标记的位置.(这是单齿差的摆线轮.双齿差的则不用转180度)第三步是.将一片摆线轮放入针齿壳.先用手转动看是否流畅.是否摆动.第四步放入偏心轴承.因为摆线轮的轴承孔相当于偏心轴承的外套.所以偏心轴承的正确位置是下片摆线轮的轴承孔正好完全含住偏心轴承的圆柱滚珠.第五步放入间隔环.就是比摆线轮小点的一个铁圈，(现在有的已经用的不是铁的了)第六步再放入另一片摆线轮.放这个轮子时是最关键的.必须把这个摆线轮的钢印的字和底下那个摆线轮的字一样都要朝上，而且也必须上下两个摆线轮的钢印字正好是错开180度，而在一条直线上，而并不是上下两个摆线轮的字重合放置!这一点是要特别注意的!(注:个别厂家已经在摆线轮上面做好了安装重合标记是例外，不过所有常州产的摆线针轮减速机的上下两个摆线轮必须错开180度!) 第七部，在摆线轮的孔里对应放上轴套，要用手转动，看能不能转动.检查安装是否正确.如果能平稳转动就可以装上机座部分，合成一个完整的摆线针轮减速机了，呵呵!到此就可以算是大功告成了。
