F5001000泥浆泵说明书

f500泥浆泵专家也对外贸顺差的持续放量表示忧虑，有关外贸出口将在明年出现“大滑坡”的种种预测纷起。

像李雨时这样持乐观看法的人并不多。

不过，身为商务部国际贸易经济合作研究院副院长，作为有机会影响国家高层外贸政策决策的智囊人物之一，李雨时的主张仍然有他的份量。

在年中的一次研讨会上，他向温家宝总理提出关于增加先进机械设备进口的建议得到了采纳。

目前他仍然与商务部合作，主持发布每年两季的《中国对外贸易形势报告》。

“中国出口绝不可能出现大幅下滑。

”9月日，李雨时在接受本报记者专访时表示，“只要今后几年国民生产总值增长能够保持在7%-8%以上，出口每年增幅保持在%以上不会有什么问题。

” 出口增幅可保持在%以上《2世纪》：我们看到8月的外贸顺差达到了88亿美元，已经是今年第四个历史新高了，这是不是说明高额外贸顺差的局势将一直持续下去呢？李：外贸顺差产生就是因为出口增长太快，而进口增长相对比较慢。

现在中国的顺差主要来源于国际产业结构的分工，有这么多的外资到中国来投资，把中国作为自己的制造基地，进行加工贸易，肯定就会产生顺差，这就是中国外贸顺差的最大来源。

这一个局面短期内是很难改变的，目前外资对中国制造业的投资也没有出现下滑。

《2世纪》：中国政府一直表示不追求高额顺差，也采取了一些措施，比如准备调低部分产品的出口退税，人民币升值的压力也很大，这些会在今后几个月对出口产生不利影响吗？李：这些影响肯定有，但是都不会太大。

因为这一次的出口退税调整只涉及很少的一部分产品，主要思路还是调整一些高耗能、高污染、资源性产品，和附加值比较低、容易引起国际贸易纠纷的产品出口，对大局不会产生太大影响。

人民币升值会同时作用于出【f500泥浆泵】产品:【f500泥浆泵】产品简介：NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。

蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。

F-1000泥浆泵操作规程1范围本操作标准适应于钻井F-1000型泥浆泵本操作规程适用钻井泵工操作岗位2、F-1000型泥浆泵使用前的准备工作2.1清理、检查随泵配套的部件、零件、专用工具是否齐全完好，有无丢失。

3、F-1000型泥浆泵运转前的检查3.1拧开并抽出油位尺，检查泥浆泵动力端的油位、油质是否符合规定要求，如不否符合要求应及时添加或更换。

（85W/90齿轮润滑油，油位必须在油位尺最底刻度线以上20mm）3.2检查空气包压表的充气压力，是否符合规定要求，（3.0~4.5Mpa）如达不到规定要求应及时向空气包充气。

空气包充气最大压力不得超过 4.5Mpa，且只能冲入氮气或空气，不可冲入氧气或易燃、易爆气体。

3.3检查保险凡尔是否灵敏可靠并按照实际工况需要的缸套直径将安全销插进相应压力读数的安全孔内，同时装好安全阀的放喷管线。

（放喷管线应采用金属管线并通到泥浆净化罐顶面用1200弯管倒入罐内，用卡子固定牢靠）3.4向喷淋泵水箱内注满清水，同时安装好灌注系统及其管线。

3.5调整好皮带、皮带轮（共面度）及相应的紧固件并安装好安全护罩。

3.6安全阀必须灵活可靠，保险凡尔销钉的耐压强度不得大于水龙允许安全压力，保险凡尔杆要有护罩。

3.7泵的皮带或传动轴护罩必须完整、紧固。

3.8压力表应保证灵敏准确，禁止使用已失灵的压力表，严禁超压运行。

3.9检查出水管阀门是否关闭，回水管阀门是否打开。

3.10该项检查工作由泵工负责执行。

4、F-1000型泥浆泵的启动与使用4.1开泵前泵工必须与司钻进行信号联系，待回信号后方可挂合泵。

4.2启动泵时，动力和液力端部位、高压管线附近和水龙带下面禁止站人。

4.3开泵挂离合器应缓慢不得猛合（柴油机转速处于低速状态800r/min），向上推动泵离合器阀杆挂合离合器约3秒钟后摘除，查看压力表变化及泥浆泵工作转向是否同设计转向一致，（不一致时应调换润滑油泵吸入、排出管线的安装位置），然后再将离合器阀杆推至挂合位置。

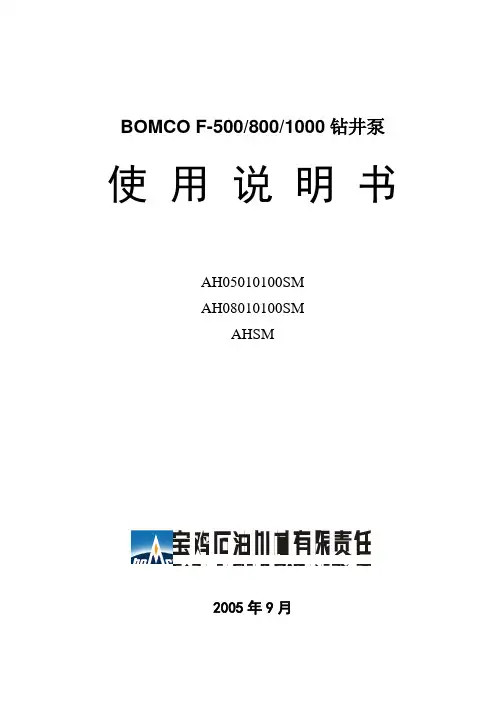

BOMCO F-500/800/1000钻井泵使用说明书AH05010100SMAH08010100SMAHSM2005年9月前言感谢您购买和使用宝鸡石油机械有限责任公司生产的F系列钻井泵。

F-500/800/1000钻井泵使用说明书是提供给用户的一套完整资料。

使用说明书中提供了大量准确而简明的数据及操作要领，供钻井泵的操作人员、现场维修人员和技术服务人员查阅。

由于篇幅限制，不可能面面俱到。

但只要严格执行F-500/800/1000钻井泵使用说明书提供的操作规范，相信可以保证钻井泵有效的工作时间，延长设备的使用寿命。

所有规范和数据都是根据工程设计编制的，应在各项维护和修理作业时严格遵守。

有关F系列泵配套厂家生产的设备，在使用和维修时则以制造厂家的资料为准。

本说明书如有不完善之处，恳请用户提出宝贵意见和建议。

目录1新泵的使用......................................... 错误!未定义书签。

技术规范及性能参数................................ 错误!未定义书签。

新泵的安装........................................ 错误!未定义书签。

对吸入系统的要求.................................. 错误!未定义书签。

动力端的准备工作.................................. 错误!未定义书签。

喷淋泵总成........................................ 错误!未定义书签。

液力端零件的装配.................................. 错误!未定义书签。

空气包总成........................................ 错误!未定义书签。

2润滑............................................. 错误!未定义书签。

泥浆泵的安全操作规程说明泥浆泵是钻井设备中的关键部件，泥浆的输送常常会造成环境污染和人身伤害。

因此，必须遵守一系列安全操作规程，确保钻井作业的安全运行。

以下是泥浆泵的安全操作规程说明。

一、泥浆泵的操作规范1.操作前必须检查泥浆泵是否处于正常状态，必要时应对其进行维修和维护。

2.在进行泥浆泵开关前，请确保在周围没有人和障碍物。

3.进行泥浆泵运行时，请确保护栏完好无缺，并且严禁越过护栏进行操作。

4.请勿使用手指触碰到正在运转的泥浆泵中的任何部位。

5.在白天操作泥浆泵时，如果周围环境光线不够，则需要补光。

在黑暗环境中操作时，必须确保泥浆泵正常运行。

6.在泥浆泵停止运行时，关闭主电源。

7.在进行泥浆泵运行前，请进行相关的安全培训和操作说明，以确保合理的操作。

二、泥浆泵的维护规范1.对泥浆泵的日常维护应该是在停机状态下进行。

2.在维护泥浆泵过程中，上述操作规范必须完全遵守。

3.在进行维护时，请确定充分的安全距离，以确保操作人员的安全。

4.如果泥浆泵出现异常，请在维护人员到达之前立即停止运行，不要随意更换部件，避免造成不必要的损失。

5.在更换泥浆泵的部件时，必须使用指定的工具和材料，并且严格按照操作规范进行操作。

维护人员必须有充分的工作经验和专业技能，以避免意外发生。

三、泥浆泵的安全管理规范1.为确保钻井作业的安全运行，对泥浆泵进行定期检查和维护。

2.在运作泥浆泵时，必须确保周围道路和设备符合作业标准。

3.在进行泥浆泵维修时，应采取必要的安全防护措施。

4.在维护泥浆泵过程中，必须紧密合作，确保各方协调配合。

5.钻井作业应采取科学合理的风险评估机制，以完全掌握泥浆泵运行的风险。

6.认真制定安全操作规程，通过培训和宣传，确保所有操作人员遵循行业安全规范和企业安全要求。

以上就是泥浆泵的安全操作规程说明，以确保泥浆泵的安全运行，这对于钻井作业是至关重要的。

我们应牢记这些操作规范，并确保在使用泥浆泵时严格遵守。

柴油机泥浆泵F500 技术方案盘锦辽河油田环利专用车制造有限公司根据辽河油田公司兴隆台工程技术处大修队配套机泵组要求，盘锦辽河油田环利专用车制造有限公司就机泵组项目提出如下方案：（一）柴油机泥浆泵的主要技术参数1.1柴油机的技术参数发动机机型号：济柴G8V190PZL-2发动机形式：V型8缸、四冲程、涡轮增压、机械式喷油泵缸径×行程：190×210mm发动机排量：47.6L额定点功率/转速：588kW/1000rpm压缩比：14:1转向：逆时针（面向输出端）燃油消耗：≤209g/kwh机油消耗：≤1.6g/kwh发动机单重：约4300Kg（湿重）1.2液力耦合器耦合器型号：YOT GC650输入输出转向：旋向相同厂家：大连液耦传动机械有限公司1.3 万向联轴器万向联轴器型号：SWC285A厂家：无锡腾达万向轴有限公司1.4 泥浆泵泥浆泵型号：F500冲次：165冲/分冲程：190.5mm齿轮传动比：4.286:1最高工作压力：34.5MPa.厂家：山东荣利中石油机械有限公司（二）、设备功能描述及要求：1发动机的起动方式为气启动和电起动，功率9.0kW。

发动机安装双线制发电机28V、35A，双线制起动机，双线制启动继电器。

2发动机润滑系统。

采用后置式油底壳，后置式短机油标尺。

机油盘高油位38L，高油位32L，系统总容量47L；发动机装标准配置机油泵，额定转速下正常的机油压力范围（345～483）KPa,机油盘最高允许机油温度121℃。

建议采用康明斯专用CF4级专用润滑油。

3采用专用SAE0#飞轮、SAE0#飞轮壳。

配置完整的进、排气系统。

增压器排气口端朝前（水箱方向），带排气弯管接头及排气锥管；配置排气波纹管；配置消声器；配置从增压器排气口到消音器之间的全部联接管道及接头等；由甲方负责组装连接。

消音器后管道由甲方负责制作布置，整个排气管路的总背压不应超过10KPa。

配置空气滤清器（上海弗列加）总成，进气阻力指示器和进气胶管及卡箍等。

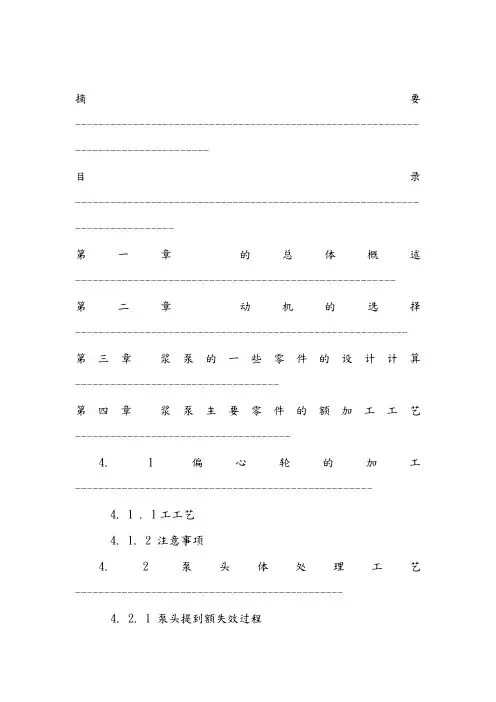

摘要----------------------------------------------------------------------------------目录----------------------------------------------------------------------------第一章的总体概述-------------------------------------------------------第二章动机的选择--------------------------------------------------------- 第三章浆泵的一些零件的设计计算-----------------------------------第四章浆泵主要零件的额加工工艺-------------------------------------4. 1 偏心轮的加工---------------------------------------------------4. 1 . 1工工艺4. 1. 2 注意事项4. 2 泵头体处理工艺----------------------------------------------4. 2. 1 泵头提到额失效过程4. 2 .2 影响泵头体服役寿命的主要因素4. 2. 3 冶金因素4. 2 .4 平面强化4. 2. 5 机加工4. 3 缸套磨损机理研究材料选择及结构设计-------------------4. 3. 1 磨损原因分析4. 4 泵轴热处理要解决的问题---------------------------------------4. 4. 1 感应器的设计4. 4. 2 保护水套的设计4.4 . 3 工艺过程的设计4. 4. 4 工艺调试4. 5 泥浆泵轴表面热处理的方法----------------------------------4. 5. 1 表面热处理方式选择4. 5. 2 火焰表面淬火工艺4. 5. 3 火焰表面淬火工艺制定4. 5. 4 注意事项4. 5 . 5 缸套磨损机理研究、结构设计及表面处理技术的应用4. 5. 6 效果分析4. 6 齿轮---------------------------------------------------------------4. 7 活塞密封圈的选择------------------------------------------------ 第五章泵的使用与维护----------------------------------------------5. 1 安装5. 2 维护5. 3正确使用与维护5. 4 泵的润滑5. 5常见故障及排除第六章柱塞泥浆泵的经济可行性分析-------------------------------第七章结论---------------------------------------------------------------参考文献----------------------------------------------------------------附录一专题------------------------------------------------------------附录二外文翻译----------------------------------------------------- 英文翻译中文翻译第一章泥浆泵泵的总体概述柱塞泥浆泵的工作原理：图1.1由图1.1解释。

操作规程编号：LX-FS-A49000 泥浆泵操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑泥浆泵操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1 .开车前的准备1.1 检查吸井水量是否足够，吸水高度是否符合要求；1.2 检查设备是否完好，轴承是否缺油，连轴节是否良好，吸排水管及底阀有无问题；1.3 盘车1－2圈，检查有无卡阻；1.4 打开灌水阀门，将水泵灌满引水。

2 .开机2.1 合上开关手把、按下启动按钮，电动机开始转动；2.2 待电动机转速达到正常后慢慢打开排水闸门；2.3 观察压力表的变化。

3 . 运行注意事项3.1 运行中司机应注意检查；3.2 水泵的转动方向，水泵的上水情况；3.3 各部有无异响和震动；3.4 轴承温度是否超限（滚动轴承温度不超过75℃，滑动轴承不超过65℃）。

3.5 查看水位是否正常，水质是否符合要求。

3.6 出现以下情况应立即停泵，进行处理：3.6.1 转向不正确，底阀或叶轮被堵塞；3.6.2 有无异响，震动；3.6.3 各部温度是否超限；3.6.4 泵体发热，或有异味；3.6.5 其它紧急故障。

目录前言 (2)第一章安装、使用、保养 (3)RS-F1600/1300钻井泵外形图 (4)1 技术规范及性能参数 (5)2 结构特点 (7)3 新泵的安装 (8)4 泵的起动及操作 (11)5 润滑 (13)6 喷淋泵装置 (14)7 保养 (15)8贮藏 (17)9日常维护保养一览表 (18)第二章维护手册 (20)1动力端的维护 (21)2 动力端零件的装配 (22)3液力端维护 (29)4液力端零件的装配 (30)5可能发生的故障和排除方法 (35)第三章零件目录 (36)1 零件目录图纸清单 (37)2 随机工具 (53)3 随机备用件 (55)前言本说明书为了帮助用户对钻井泵有所了解和给钻井泵的操作者和修理工提供指导，就RS-F1300/1600钻井泵的技术规范、结构特点、安装、使用、维护和拆卸等方面分别作较详细的介绍，正确使用本说明书将有助于保证泵的正常运行，但由于篇幅的局限，不可能把每一个一般性的技术问题都一一说明得十分清楚。

安全警示为了防止人身伤害，所有的维修及检查都应在停泵后再进行。

应将泵的发动机上的停机开关关上、安全手柄处于正确的位置再对泵进行检修。

应使用正确的方法对泵进行维修、调节、检查等操作。

在泵运行过程中，所有的安全装置如安全阀、管汇等，必须调整好并处于良好的工作状态。

第一章安装、使用、保养安装、使用、保养1 技术规范及性能参数1.1 技术规范1.2 性能参数(取机械效率η=90%，充满系数α=100%，容积效率100%)2 结构特点2.1动力端泵机架为钢板焊接结构，传动轴和曲轴轴承座系铸钢件，粗加工后与机壳组焊，在曲轴轴承座处采用筋板加强结构，焊后退火以消除内应力，钢性好强度高。

2.1.1曲轴为合金钢铸件。

曲轴上分别装有大齿圈、连杆、轴承等。

大齿圈齿形为整体人字齿，大齿圈内孔与曲轴为过盈配合，并用螺栓、防松螺母紧固。

连杆大端通过单列短圆柱滚子轴承分别安装在曲轴的三个偏心拐上，小端通过双列长圆柱滚子轴承安装在十字头销上。

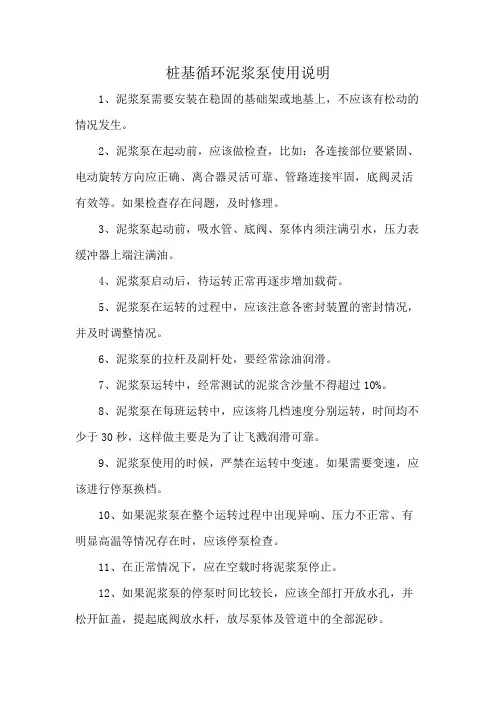

桩基循环泥浆泵使用说明
1、泥浆泵需要安装在稳固的基础架或地基上，不应该有松动的情况发生。

2、泥浆泵在起动前，应该做检查，比如：各连接部位要紧固、电动旋转方向应正确、离合器灵活可靠、管路连接牢固，底阀灵活有效等。

如果检查存在问题，及时修理。

3、泥浆泵起动前，吸水管、底阀、泵体内须注满引水，压力表缓冲器上端注满油。

4、泥浆泵启动后，待运转正常再逐步增加载荷。

5、泥浆泵在运转的过程中，应该注意各密封装置的密封情况，并及时调整情况。

6、泥浆泵的拉杆及副杆处，要经常涂油润滑。

7、泥浆泵运转中，经常测试的泥浆含沙量不得超过10%。

8、泥浆泵在每班运转中，应该将几档速度分别运转，时间均不少于30秒，这样做主要是为了让飞溅润滑可靠。

9、泥浆泵使用的时候，严禁在运转中变速。

如果需要变速，应该进行停泵换档。

10、如果泥浆泵在整个运转过程中出现异响、压力不正常、有明显高温等情况存在时，应该停泵检查。

11、在正常情况下，应在空载时将泥浆泵停止。

12、如果泥浆泵的停泵时间比较长，应该全部打开放水孔，并松开缸盖，提起底阀放水杆，放尽泵体及管道中的全部泥砂。

13、泥浆泵长期停用的时候，我们应该彻底清洗各部泥沙、油垢，将曲轴箱内润滑油放尽，并采取防锈、防腐措施。

泥浆泵操作规程一、引言泥浆泵是石油钻井过程中的重要设备之一，用于输送泥浆至井口，维持钻井液循环系统的正常运行。

为了确保泥浆泵的安全运行和操作的规范性，制定本操作规程。

二、适用范围本操作规程适用于所有使用泥浆泵进行钻井作业的工作人员。

三、泥浆泵的基本原理泥浆泵是通过驱动泵的转子，使泵腔内的泥浆产生压力，从而实现泥浆的输送。

泥浆泵由泵头、泵体、泵腔、泵轴等组成。

四、泥浆泵的操作要求1. 操作前的准备a. 检查泥浆泵的各个部件是否完好，如有损坏或松动应及时修理或固定。

b. 检查泥浆泵的润滑油是否充足，如不足应及时添加。

c. 检查泥浆泵的电气设备是否正常，如有异常应及时修理。

d. 确保泥浆泵周围环境安全，无火源和易燃物。

2. 操作过程a. 打开泥浆泵的进泥阀门和出泥阀门。

b. 启动泥浆泵的电机，使其正常运转。

c. 观察泥浆泵的进出口压力是否正常，如有异常应及时停机检修。

d. 根据需要调整泥浆泵的进出口阀门，控制泥浆的流量。

e. 定期检查泥浆泵的润滑油温度和压力，保持在正常范围内。

f. 操作结束后，关闭泥浆泵的进泥阀门和出泥阀门，停止电机运转。

五、泥浆泵的维护保养1. 定期检查泥浆泵的各个部件，如轴承、密封件等，如有磨损或损坏应及时更换。

2. 定期清洗泥浆泵的内部和外部，保持干净整洁。

3. 定期更换泥浆泵的润滑油，保持正常的润滑状态。

4. 定期进行泥浆泵的性能检测，如流量、压力等，确保其正常工作。

六、泥浆泵的安全注意事项1. 操作人员应接受相关的培训，了解泥浆泵的操作规程和安全注意事项。

2. 操作人员应穿戴个人防护装备，如安全帽、防护眼镜、防护手套等。

3. 在操作过程中，严禁将手或其他物体伸入泥浆泵内部。

4. 在操作过程中，严禁随意调整泥浆泵的进出口阀门，以免引起意外事故。

5. 在操作过程中，如发现泥浆泵有异常情况，应立即停机检修。

七、附录1. 泥浆泵的技术参数表- 型号：XYZ-123- 最大流量：1000L/min- 最大压力：10MPa- 电机功率：30kW2. 泥浆泵的故障处理方法- 故障现象：泥浆泵无法启动。

1. Semi-Open ImpellerAdjustable wear plate increases wear life when pumpage contains heavy abrasive particles.28% High Chrome 650+ Brinell hardness: assures long life of impeller, wear plate and casing.2. Slurry Mechanical SealDual Seals of Silicon Carbide vs. Silicon Carbide running without the need for flush water.The motor is further protected by a labyrinth seal and dual lip seals.3. Heavy Duty Wash–Down C Face MotorC- Face Inverter duty TEFC, Severe service, low voltage motor minimizes the cost of operation.4. No Packing or Leaking SealsMechanical seal is self-contained requiring no adjustments or flush water for lubrication.5. Save Floor Space by 50%.1.Bottom Ash / Fly Ash2.Tailings Ponds3.Sand and Gravel4.Clean Out Sumps5.Coke Pits6.Dredging7.Coal Pile Runoff 8.Slag Pits / Mill Scale 9.Boiler Blow Down 10.Lime Slurry11.Red Mud Recovery 12.Thickener Drain 13.Precipitator Thickener 14.Mill ScaleHorsepower................................................................................................15 – 200 HP 15 – 300 HP ( VCEW Series )Discharge Size............................................................................................3” – 8”3” – 20” ( VCEW Series )Performance RangeCapacity................................................................................100 – 4,500 US GPM 100 – 20,000 US GPM ( VCEW Series )Head ......................................................................................10’ – 160’ TH50’ – 350’ TH ( VCEW Series )Solids Handling..........................................................................................1-3/8” to 2-1/2” Particle Size 1” – 5” Particle Size ( VCEW Series )Motor NomenclatureType, Speed, HZ ..................................................................C-Face TEFC / 890 to 1780 RPM / 60 HZ 50 HZVoltage, Phase......................................................................480 V. / 3 Phase / 1.15 Service Factor 240 – 575 – 2400 – 4160 Volt Insulation ..............................................................................Class F Class HMaximum Water Temperature................................................................200°F. +Operation Mode ........................................................................................Manual or SnoreVariable Speed Drive / Float Controls Materials Of ConstructionCasing....................................................................................28% High Chrome 650+ Brinell Hardness 15/3 White Iron Impeller..................................................................................28% High Chrome 650+ Brinell Hardness 15/3 White Iron Wear Plate............................................................................28% High Chrome 650+ Brinell Hardness 15/3 White IronShaft ......................................................................................416 Stainless Steel Bearing Housing..................................................................Cast IronFasteners ..............................................................................316 Stainless Steel Impeller Type..............................................................................................Semi–OpenEnclosed ( VCEW Series )Mechanical SealUpper Seat............................................................................Silicon Carbide Upper Rotator ......................................................................Silicon Carbide Lower Rotator......................................................................Silicon Carbide Lower Seat............................................................................Silicon Carbide Elastomers............................................................................Viton Labyrinth Seal......................................................................Cast Steel316 Stainless Steel / Bronze Bearings......................................................................................................Permanently Lubricated DoubleAngular Contact 100,000 Hour B-10 LifeAccessories ................................................................................................Discharge Hose / Variable Speed Drives / Urethane Coating / Elbows in Steel or High Chrome / Control Panels / Moisture and Thermal Protection / Float Controls / RaftsFEATURESAPPLICATIONSSPECIFICATIONSHEAVY DUTY HIGH CHROME SLURRY PUMPSPECIFICATIONSSTANDARDOPTIONSFactory–4432VentureAvenue•Duluth,MN55811•218.722.9904•Fax218.722.2826••email:***************©GPM,INC.2002Mount vertically where space saving is requiredVERTICAL C-FACE VCLH SERIES。

F-1000泥浆泵操作规程1范围本操作标准适应于钻井F-1000型泥浆泵本操作规程适用钻井泵工操作岗位2、F-1000型泥浆泵使用前的准备工作2.1清理、检查随泵配套的部件、零件、专用工具是否齐全完好，有无丢失。

3、F-1000型泥浆泵运转前的检查3.1拧开并抽出油位尺，检查泥浆泵动力端的油位、油质是否符合规定要求，如不否符合要求应及时添加或更换。

（85W/90齿轮润滑油，油位必须在油位尺最底刻度线以上20mm）3.2检查空气包压表的充气压力，是否符合规定要求，（3.0~4.5Mpa）如达不到规定要求应及时向空气包充气。

空气包充气最大压力不得超过 4.5Mpa，且只能冲入氮气或空气，不可冲入氧气或易燃、易爆气体。

3.3检查保险凡尔是否灵敏可靠并按照实际工况需要的缸套直径将安全销插进相应压力读数的安全孔内，同时装好安全阀的放喷管线。

（放喷管线应采用金属管线并通到泥浆净化罐顶面用1200弯管倒入罐内，用卡子固定牢靠）3.4向喷淋泵水箱内注满清水，同时安装好灌注系统及其管线。

3.5调整好皮带、皮带轮（共面度）及相应的紧固件并安装好安全护罩。

3.6安全阀必须灵活可靠，保险凡尔销钉的耐压强度不得大于水龙允许安全压力，保险凡尔杆要有护罩。

3.7泵的皮带或传动轴护罩必须完整、紧固。

3.8压力表应保证灵敏准确，禁止使用已失灵的压力表，严禁超压运行。

3.9检查出水管阀门是否关闭，回水管阀门是否打开。

3.10该项检查工作由泵工负责执行。

4、F-1000型泥浆泵的启动与使用4.1开泵前泵工必须与司钻进行信号联系，待回信号后方可挂合泵。

4.2启动泵时，动力和液力端部位、高压管线附近和水龙带下面禁止站人。

4.3开泵挂离合器应缓慢不得猛合（柴油机转速处于低速状态800r/min），向上推动泵离合器阀杆挂合离合器约3秒钟后摘除，查看压力表变化及泥浆泵工作转向是否同设计转向一致，（不一致时应调换润滑油泵吸入、排出管线的安装位置），然后再将离合器阀杆推至挂合位置。

F1000泥浆泵主要技术规范及工具、备件我公司生产的F系列泵，包括泵主体、喷淋泵、空气包、安全阀、随机专用工具和易损件。

喷淋泵采用轴头皮带驱动，动力端润滑油采用内藏式结构。

在用户无要求时，泵出厂时内装φ170缸套及活塞。

F泵分公制、英制两种类型，也可将缸套及活塞至十字头连接为英制，以利这些易损件的更换。

一、其技术规范1、型式：卧式三缸单作用活塞泵2、额定输入功率：（1000马力）735千瓦3、额定冲次：140次/分4、冲程：254mm（10″）5、最大缸径：φ170mm（6 3/4″）6、齿轮速比：4.207：1（122：29）7、吸入口：12″NPT法兰（母扣）8、排出口：5 1/8″法兰5000#API9、小齿轮轴外伸部份（直径×长度）：φ196.85×336mm10、总长度：4267mm11、总宽度：包括排出滤网总成、排出空气包（即最大宽度）3183mm，不包括排出滤网总成、排出空气包2440mm。

12、总高度：2575mm13、缸径、压力及排量：14、整机尺寸：4267mm×2440mm×1873.5mm15、整机重量：18910kg16、随机专用工具和随机备件配件箱（铁箱）：长×宽×高：1400×680×1200 mm重量：300kg（其中随机82kg）二、随机专用工具（见附表1）三、随机易损备件（见附表2）兰州通用机器制造公司2007.3.14F-1000泥浆泵随机备用件装箱单Chapter 2 F-1000 Mud Pump Attachment Spare Parts (box up)F-1000泥浆泵随机工具装箱单F-1000 Mud Pump Attachment Tools (box up)F-1000泥浆泵随机文件F-1000 Mud Pump Attachment Documents【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

1000型泥浆泵操作规程1编制目的为加强安全生产工作，规范员工各项操作行为，提高员工安全操作技能，确保设备正常运转，预防各类事故的发生，结合已有规程，制定完善1000型泥浆泵操作规程。

2适用范围本规程适用于3NB-1000型泥浆泵的操作与使用，其它类似型号的泥浆泵也可参照执行。

3 设备安装3.1 安装基础要求3.1.1 泵基础应符合SY/T 5466—2004 3.6的规定。

3.1.2 基础表面应略低于或水平于泥浆罐的基础。

3.1.3 基础应水平摆放，水平度误差3 mm。

3.2 泥浆泵的安装3.2.1 通用技术要求3.2.1.1 泥浆泵基础与机房基础水平度应小于3mm。

3.2.1.2 泵护罩及所有附件无变形、缺损。

3.2.2 皮带传动泥浆泵的安装3.2.2.1 泥浆泵按设备平面布置要求就位，穿好传动皮带。

3.2.2.2 校正泥浆泵。

以带泵轴皮带轮外缘为基准校正泥浆泵，联动机皮带轮与泵皮带轮外缘面误差不大于3mm。

3.2.2.3 用顶杠将泥浆泵顶紧，安装传动护罩。

3.2.3 万向轴传动泥浆泵的安装3.2.3.1 泥浆泵按设备平面布置图的要求就位，连接好传动万向轴。

3.2.3.2 校正泥浆泵，连接法兰平行度误差不大于0.5 mm；被动机械连接盘外径与驱动轴轴心径向跳动不大于1 mm；万向联轴器花键轴间隙应为25 mm～40 mm。

3.2.3.3连接泵与底座、泵与泵之间的顶杠，并定位。

3.2.3.4 安装好万向轴护罩。

3.2.4 电传动泥浆泵的安装3.2.4.1 泥浆泵及电机安装在撬座上。

3.2.4.2 安装并校正皮带轮，安装护罩等其它附件。

3.2.4.3 按设备平面布置图位置就位。

3.3 附件安装3.3.1 吸入管线内径应等于泵连接部位外径。

安装前吸入管内清理干净，安装后吸入管连接部位不应有漏气现象。

吸入管路应减少不必要的阀和弯头，避免90°弯。

3.3.2 上水管线长度应不大于4 m，如大于4 m，应加灌注泵。
