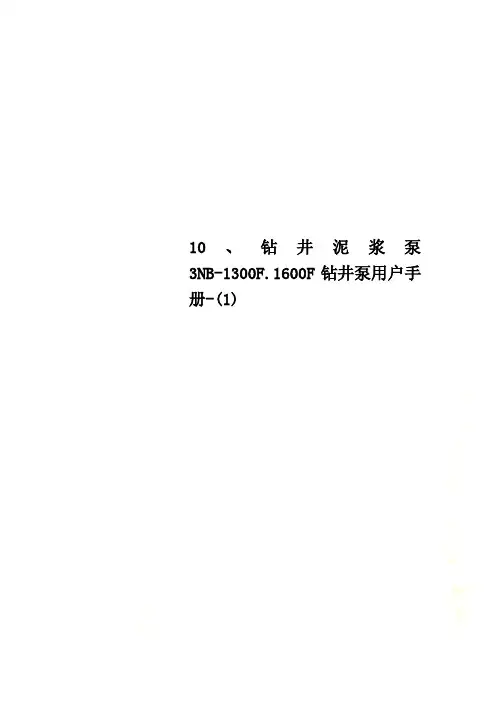

10、钻井泥浆泵3NB-1300F.1600F钻井泵用户手册-(1)_
10、钻井泥浆泵3NB-1300F.1600F钻井泵用户手册-(1)3NB-1300F/1600F钻井泵用户手册G H3131-00（G）/G H3161-00（G）-S C四川宏华石油设备有限公司编制：审核：批准：目录1 安全警示 (3)2 钻井泵说明 (3)2.1 用途及适用范围 (3)2.2 钻井泵设计、制造依据的标准 (3)2.3 简要工作原理 (3)2.4 钻井泵技术参数 (5)2.5 钻井泵性能参数 (5)3 钻井泵总体结构 (7)3.1 钻井泵的总体结构 (7)3.2 3NB-1300F/1600F钻井泵的总体尺寸 (8)4 主要零部件结构说明 (9)4.1 动力端 (9)4.2 液力端 (12)5 润滑 (14)5.1飞溅润滑 (14)5.2 压力润滑 (15)6 钻井泵装置 (18)6.1 柴油机直接驱动钻井泵装置 (18)6.2 并车装置驱动钻井泵装置 (18)6.3 电动机驱动钻井泵装置 (18)7 泥浆吸入系统 (19)7.1 吸入管线 (19)7.2 吸入空气包 (19)7.3 吸入过滤器 (19)7.4 吸入管线阀门 (19)8 泥浆排出系统 (19)8.1 排出五通 (19)8.2 安全阀 (19)8.3 卸压管线 (19)9 钻井泵安装 (20)9.1 安装基础 (20)9.2 安装 (20)10 钻井泵使用和维护 (22)10.1 钻井泵运转 (23)10.2 钻井泵的维护保养 (25)11 钻井泵可能发生的故障及排除方法 (27)11.1 液力端故障及排除方法 (27)11.2 动力端故障及排除方法 (28)12 钻井泵的检修 (28)12.1 液力端拆卸 (28)12.2 液力端主要零部件装配 (30)12.3 动力端的拆卸 (31)12.4 动力端主要零部件的装配 (32)12.5排出空气包气囊的更换 (36)13 3NB-1300F/1600F钻井泵随机工具 (37)14 3NB-1300F/1600F钻井泵随机备用件 (39)15 推荐备用件清单 (40)16 单泵出厂配套范围 (43)3NB-1300F/1600F钻井泵用户手册1 安全警示●安装、操作、维修人员应经过岗位培训并考核合格，持上岗资格证上岗。

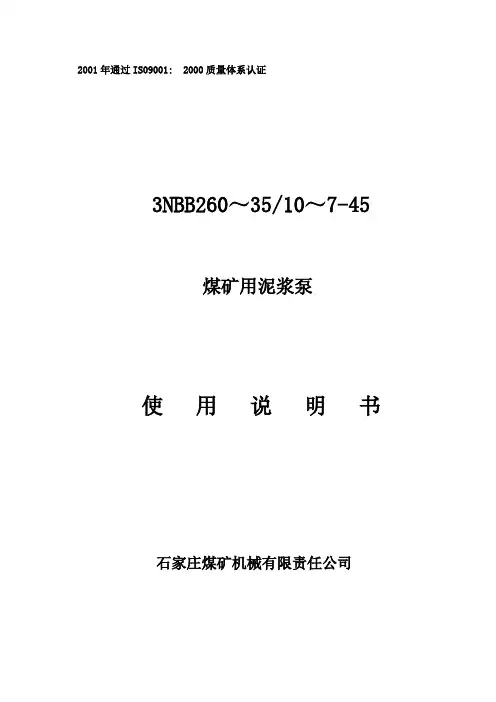

3NBB型泥浆泵说明书
2001年通过IS09001: 2000质量体系认证3NBB260～35/10～7-45煤矿用泥浆泵使用说明书石家庄煤矿机械有限责任公司安全警示1、投入使用前，请务必详细阅读本说明书。
2、操作者必须经过培训合格后，方可操作，严禁非操作者开机。
3、安标配套件不得随意更换。
4、安全阀销钉应使用随机原件，材料不得随意更换。
安全阀压力应严格按参数表中各档流量对应的压力调定，严禁随意调定。
5、安全阀卸荷管路必须保障畅通不得阻塞。
6、整机严禁带负荷启动。
7、客户应根据本说明书和使用现场条件编写安全操作规则。
8、各护罩不得随意取消或挪做他用。
注：本说明书依据GB9969.1《工业产品使用说明书总则》编写。
3NBB260～35/10～7-45型泥浆泵1、概述：3NBB260～35/10～7-45型煤矿用泥浆泵为卧式三缸单作用活塞泵。
冲洗液以泥浆为主，能够适应硬质合金及金刚石钻进。
由于增加了5挡变速装置，所以对各种不同地质条件、各种不同钻探工艺的特殊要求均能满足。
适用于各种煤田采掘工作面的地质中深孔钻探，也适用于冶金地质、水文地质等同行业钻探的需要。
2、型号说明3—缸数N—泥浆（工作介质）B—泵类B—变量260～35—额定流量范围（L/min）10～7—额定排出压力范围（MPa）45—电机功率（kw）3、型式与基本参数3.1型式三缸单作用往复式活塞泵3.2基本参数吸水管直径Φ89mm排水管直径Φ50mm三角带规格型号煤矿用阻燃抗静电V带MV-2740～15200（电机端Li=2242mm 3根）（机架端Li=2652mm 4根）高压胶管规格型号钢丝缠绕液压橡胶软管4SP-51(用户自备)配套动力型号 YBK2-225M-4配套动力功率 45 KW外形尺寸（1×b×h） 2910×1318×981 mm重量 2177 kg电机用皮带轮计算直径Φ275 mm泥浆泵容积效率应不低于85％、总效率应不小于72％4、结构介绍4.1总体介绍本泵由十个部件组成，它们是：机架组、传动装置、泵体组立、安全阀组、排水装置、吸水笼头、泵底座、电机底座、大皮带轮罩、电机皮带轮罩，其中泵底座与电机底座连接在一起，其余部件安装在其上面。
F500-1000泥浆泵说明书
ቤተ መጻሕፍቲ ባይዱ
140
316
424
30.27 26.81 23.56 20.53 17.70 15.08 12.67 10.47 480 425 373 325 280 239 201 166
130
294
394
28.11 24.90 21.88 19.06 16.44 14.00 11.77 445 394 347 302 260 222 186
3.4 曲轴总成 ...................................................... 29
3.5 将曲轴总成安装在机架上 ........................................ 32
3.6 十字头导板的安装 .............................................. 33
I
F-500/800/1000 钻井泵使用说明书
目
录
1 新泵的使用 ......................................................... 1
1.1 技术规范及性能参数 ............................................. 1
排量 L/S(GPM)
160
636
853
41.51 36.77 32.32 28.15 24.27 20.68 17.38 658 583 512 446 358 328 275
14.36 227
150
596
800
38.92 34.47 30.30 26.39 22.76 19.39 16.29 617 546 480 418 360 307 258
140
316
424
30.27 26.81 23.56 20.53 17.70 15.08 12.67 10.47 480 425 373 325 280 239 201 166
130
294
394
28.11 24.90 21.88 19.06 16.44 14.00 11.77 445 394 347 302 260 222 186
3.4 曲轴总成 ...................................................... 29
3.5 将曲轴总成安装在机架上 ........................................ 32
3.6 十字头导板的安装 .............................................. 33
I
F-500/800/1000 钻井泵使用说明书
目
录
1 新泵的使用 ......................................................... 1
1.1 技术规范及性能参数 ............................................. 1
排量 L/S(GPM)
160
636
853
41.51 36.77 32.32 28.15 24.27 20.68 17.38 658 583 512 446 358 328 275
14.36 227
150
596
800
38.92 34.47 30.30 26.39 22.76 19.39 16.29 617 546 480 418 360 307 258

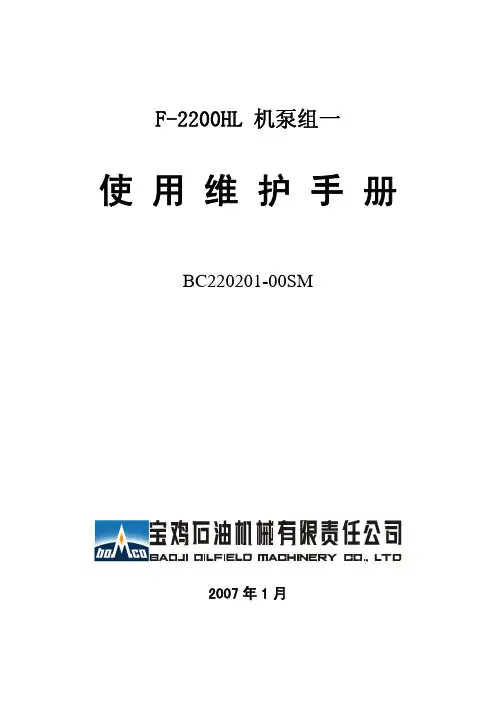

f2200HL泵组1说明书
F-2200HL 机泵组一使 用 维 护 手 册BC220201-00SM2007年1月1．概述F-2200HL机泵组一为直流电机驱动窄Ｖ皮带传动的电动泥浆泵组，用以向井底输送高压钻井泥浆，通过钻头喷射破碎岩石同时冷却钻头和携带出岩屑。
F-2200HL机泵组一 ，具有结构紧凑，功能齐全、使用可靠、检修方便的特点。
泵组底座采用撬装式，两台直流电动机及其基座分别装在大底座上与泵底座成为一个整体，便于拆卸、整体拖运和吊运。
适用于石油、天然气勘探开发等钻井作业，是大中型钻井泥浆循环的理想设备。
2．技术参数1) 窄Ｖ皮带型号： 2×4ZV25J+1×5ZV25J长度： 9000mm2) 皮带轮直径： Φ535/Φ1400mm3) 泥浆泵型号： F-2200HL额定功率 1640kW最大缸套直径 Φ220mm最高压力 51.2MPa额定冲数 105r/min冲程长度 355.6mm吸入口直径 12"法兰排出口直径 5"法兰4) 泵组外形尺寸 7750×3314×3160mm5) 泵组重量 58060kg6）直流电动机型号 YZ08 / YZ08A 各一台7）直流电动机功率 单台800kW3．结构说明F-2200HL机泵组由F-2200HL泵、窄Ｖ皮带轮、直流电动机、 底座、护罩、安全阀和电动喷淋系统等组成。
两台直流电动机分别通过2×4ZV25J+1×5ZV25J 窄Ｖ皮带驱动泥浆泵。
直流电动机底座可在泵底座上进行调整，以便张紧皮带。
泵组上还配有可旋转悬臂吊，以供更换易损件或检修泥浆泵液力端时使用。
在两侧配置全封闭的皮带护罩。
4.设备的安装调整机泵组在出厂时将电动机及其他附件拆下分别包装发运。
用户在使用前要进行安装。
4.1 传动装置的安装传动装置是泵组的核心部分，安装调整的精度直接影响泵组的使用性能和寿命。
先将直流电动机通过各自的底座与泵组的大底座连接，挂上联组窄Ｖ皮带并予紧。

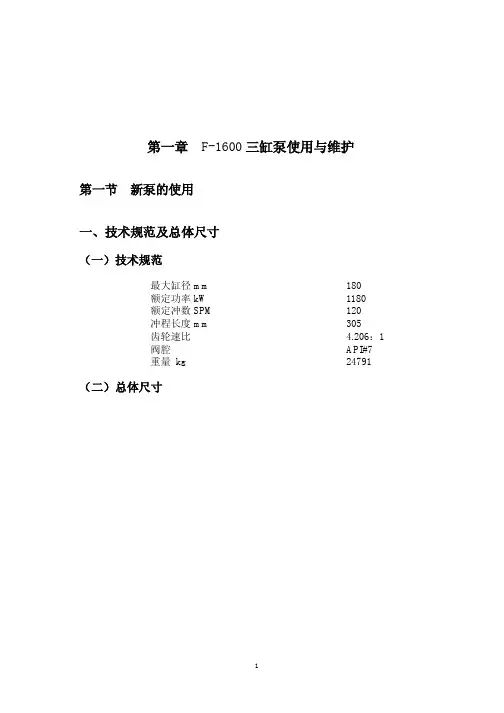

泥浆泵用户手册F-1600
（一）泵的位置
F-1600 三缸泵下面的底座可适应所有形式的安装，泵下面的支承基础必须是 水平的,并有足够强度,以便能够支持泵的自重和运转时所产生的力。
（二）地面的安
图2
当进行地面安装时，至少要用８块 76x305mm 的垫板，垫在泵 底座的长度方向上，如图 2 所示的几个位置上。垫板下的基础必须比泵的底 座滑体宽 300mm 以上，潮湿或沼泽地带，需要更稳固的基础。
（五）下部阀杆导向器和缸盖：
装上阀杆导向器⒀，并把它套在阀体杆上，通过插板⒁把阀杆导向器往下压 同时压紧阀弹簧。将定位盘⑿装进泵头孔，同时将缸盖密封圈⒂装在缸盖堵头⒃ 上。用轻质油涂抹密封圈和缸盖堵头的外圆。用一根 1 米长的管子穿入缸盖堵头 端部的带扣孔内，用管子平衡缸盖堵头，使它能直入液力端开口内。用润滑脂涂 抹缸盖螺纹上，对着缸盖堵头⒃旋入缸盖⒄，用随泵附带的加力杆和榔头上紧缸 盖。
3
二、新泵的安装
F-1600 三缸泵在发运到油田以前已完全组装好,并经过负荷运转实验,润滑油 已从动力端放出。 在泵投入使用之前,必须采取下述预防措施,进行操作和检查： 为了防止在进行维护或检查过程中发生人身事故,本设备必须关闭,停止运转,并且 在原动机和传动装置上的所有安全防护装置必须在安全位置上。
上紧扭矩 N·m 搬手长度 mm 作用于搬手上力 N
813
900
900
注：N=0.1kg
1. 三角皮带传动
（1）检查皮带轮槽状态
在安装前，检查皮带轮槽是否磨损变圆，因为这样将会使三角带很快损坏。
槽壁必须平直，槽内无污物，或挤出凸起。
（2） 调整三角皮带的预紧力
移动皮带轮中心距，以调整皮带的张紧力，直到皮带的张紧侧没有下垂，松
四、动力端的准备工作
F-1600 三缸泵下面的底座可适应所有形式的安装，泵下面的支承基础必须是 水平的,并有足够强度,以便能够支持泵的自重和运转时所产生的力。
（二）地面的安
图2
当进行地面安装时，至少要用８块 76x305mm 的垫板，垫在泵 底座的长度方向上，如图 2 所示的几个位置上。垫板下的基础必须比泵的底 座滑体宽 300mm 以上，潮湿或沼泽地带，需要更稳固的基础。
（五）下部阀杆导向器和缸盖：
装上阀杆导向器⒀，并把它套在阀体杆上，通过插板⒁把阀杆导向器往下压 同时压紧阀弹簧。将定位盘⑿装进泵头孔，同时将缸盖密封圈⒂装在缸盖堵头⒃ 上。用轻质油涂抹密封圈和缸盖堵头的外圆。用一根 1 米长的管子穿入缸盖堵头 端部的带扣孔内，用管子平衡缸盖堵头，使它能直入液力端开口内。用润滑脂涂 抹缸盖螺纹上，对着缸盖堵头⒃旋入缸盖⒄，用随泵附带的加力杆和榔头上紧缸 盖。
3
二、新泵的安装
F-1600 三缸泵在发运到油田以前已完全组装好,并经过负荷运转实验,润滑油 已从动力端放出。 在泵投入使用之前,必须采取下述预防措施,进行操作和检查： 为了防止在进行维护或检查过程中发生人身事故,本设备必须关闭,停止运转,并且 在原动机和传动装置上的所有安全防护装置必须在安全位置上。
上紧扭矩 N·m 搬手长度 mm 作用于搬手上力 N
813
900
900
注：N=0.1kg
1. 三角皮带传动
（1）检查皮带轮槽状态
在安装前，检查皮带轮槽是否磨损变圆，因为这样将会使三角带很快损坏。
槽壁必须平直，槽内无污物，或挤出凸起。
（2） 调整三角皮带的预紧力
移动皮带轮中心距，以调整皮带的张紧力，直到皮带的张紧侧没有下垂，松
四、动力端的准备工作

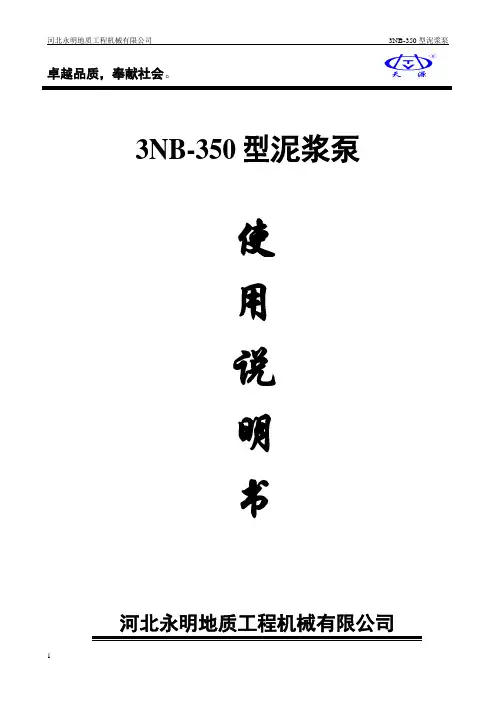

3NB-350泥浆泵说明书
3.10、泵壳
泵壳为铸钢与钢板组焊结构：焊后退火处理，消除残余应力，保证了整体刚性和结构稳定。
3.11、介杆密封与夹板总成
介杆密封采用波纹管密封来代替以往的V形圈密封，此密封方法使密封件的使用寿命长，密封效果更好。
活塞杆与介杆之间采用夹板（2112.70.00）连接，质量轻的夹板使活塞杆与介杆的连接方便可靠。
采用双金属缸套，内层材料为高铬耐磨合金，内表面光洁度为0.2，硬度≥HRC60。缸套规格Φ110-Φ160 mm，供用户选择。
3.5、活塞总成（附图五）
活塞总成由活塞芯、皮碗、压圈、卡簧等组成；符合部颁标准，是钻井泵的通用件。
活塞杆与介杆采用卡箍联接，装卸方便。
介杆密封为浮动式弹性波纹管形式，密封可靠，经久耐用。
额定冲数minˉ¹
135
冲程长度mm
180
额定输入转速r/min
605
吸入管径mm
203
排出管径mm
76
外形尺寸mm
3100×2086×2015
重量kg
8680
压力与排量关系表
冲数minˉ¹
缸套直径mm
110
120
130
140
150
160
理论排量L/s
135
11.5
13.7
16
18.7
21.5
24.4
3、客户应根据本说明书和使用现场条件编写安全操作规程；
4、本公司质量三包规定：在产品三包期内，凡因违章操作以及更换非原厂配件，或用户自行拆卸而导致的故障损害，本公司不承担三包责任；
5、说明书由河北永明地质工程机械有限公司科技中心编制，非质量保证书，对印刷错误的更正、以及产品的改进，均由本公司随时做出解释，恕不另行通知，修改内容将编入再版使用说明书，购买配件请按随机使用说明书中的图号进行定货。
泵壳为铸钢与钢板组焊结构：焊后退火处理，消除残余应力，保证了整体刚性和结构稳定。
3.11、介杆密封与夹板总成
介杆密封采用波纹管密封来代替以往的V形圈密封，此密封方法使密封件的使用寿命长，密封效果更好。
活塞杆与介杆之间采用夹板（2112.70.00）连接，质量轻的夹板使活塞杆与介杆的连接方便可靠。
采用双金属缸套，内层材料为高铬耐磨合金，内表面光洁度为0.2，硬度≥HRC60。缸套规格Φ110-Φ160 mm，供用户选择。
3.5、活塞总成（附图五）
活塞总成由活塞芯、皮碗、压圈、卡簧等组成；符合部颁标准，是钻井泵的通用件。
活塞杆与介杆采用卡箍联接，装卸方便。
介杆密封为浮动式弹性波纹管形式，密封可靠，经久耐用。
额定冲数minˉ¹
135
冲程长度mm
180
额定输入转速r/min
605
吸入管径mm
203
排出管径mm
76
外形尺寸mm
3100×2086×2015
重量kg
8680
压力与排量关系表
冲数minˉ¹
缸套直径mm
110
120
130
140
150
160
理论排量L/s
135
11.5
13.7
16
18.7
21.5
24.4
3、客户应根据本说明书和使用现场条件编写安全操作规程；
4、本公司质量三包规定：在产品三包期内，凡因违章操作以及更换非原厂配件，或用户自行拆卸而导致的故障损害，本公司不承担三包责任；
5、说明书由河北永明地质工程机械有限公司科技中心编制，非质量保证书，对印刷错误的更正、以及产品的改进，均由本公司随时做出解释，恕不另行通知，修改内容将编入再版使用说明书，购买配件请按随机使用说明书中的图号进行定货。
F500-1000泥浆泵说明书
0.2162 3.427
160 10.6 (1540)
150 12.1 (1750)
140 13.9 (2010)
130 16.1 (2335)
120 18.9 (2740)
110 22.5 (3260)
100 27.2 (3945)
冲次 r/min
排量 L/S(GPM) 32.56 516 31.60 501 28.73 455 26.81 425 24.90 394 22.98 364 21.07 334
170 746 140 254 4.207 API 6# 18790
1.1.2 性能参数 BOMCO F-500/800/1000 钻井泵的性能参数分别见表 1、2、3。当采用英制缸 套系列时，其性能参数分别见表 4、5、6。 说明：1 2 1.1.3 总体尺寸 F-500/800/1000 钻井泵的总体尺寸见图 1。 按容积效率 100%和机械效率 90%计算。 加重字体为额定冲数下的性能参数。
0.2594 4.112
36.77 583 34.47 546 32.17 510 29.88 473 27.58 437 25.28 400
0.2298 3.643
32.32 512 30.30 480 28.28 448 26.26 416 24.24 384 22.22 352
0.2020 3.202
33.66 533 31.42 498 29.13 462 26.93 427 24.93 391 22.44 355
0.2244 3.557
29.33 465 27.37 434 25.42 403 23.46 372 21.51 341 19.55 310
0.1955 3.099
160 10.6 (1540)
150 12.1 (1750)
140 13.9 (2010)
130 16.1 (2335)
120 18.9 (2740)
110 22.5 (3260)
100 27.2 (3945)
冲次 r/min
排量 L/S(GPM) 32.56 516 31.60 501 28.73 455 26.81 425 24.90 394 22.98 364 21.07 334
170 746 140 254 4.207 API 6# 18790
1.1.2 性能参数 BOMCO F-500/800/1000 钻井泵的性能参数分别见表 1、2、3。当采用英制缸 套系列时，其性能参数分别见表 4、5、6。 说明：1 2 1.1.3 总体尺寸 F-500/800/1000 钻井泵的总体尺寸见图 1。 按容积效率 100%和机械效率 90%计算。 加重字体为额定冲数下的性能参数。
0.2594 4.112
36.77 583 34.47 546 32.17 510 29.88 473 27.58 437 25.28 400
0.2298 3.643
32.32 512 30.30 480 28.28 448 26.26 416 24.24 384 22.22 352
0.2020 3.202
33.66 533 31.42 498 29.13 462 26.93 427 24.93 391 22.44 355
0.2244 3.557
29.33 465 27.37 434 25.42 403 23.46 372 21.51 341 19.55 310
0.1955 3.099
泵操作手册(F1600泥浆泵)
BOMCO F-1300/1600钻井泵操作手册AH13010100CZAH16010100CZ2005年12月前言感谢您购买和使用宝鸡石油机械有限责任公司生产的F系列钻井泵。
F-1300与 F-1600两种规格的钻井泵外形尺寸、机架和液力端相同，只是动力端的轴承和齿轮副不同。
为方便用户，本操作手册同时介绍这两种泵。
F-1300/1600钻井泵操作手册是提供给用户的一套完整资料。
书中提供了准确而简明的数据及操作要领，供钻井泵的操作人员、现场维修人员和技术服务人员查阅。
由于篇幅限制，不可能面面俱到。
但只要严格执行F-1300/1600钻井泵操作手册提供的操作规范，相信可以保证钻井泵有效的工作时间，延长设备的使用寿命。
所有规范和数据都是根据工程设计编制的，应在各项维护和修理作业时严格遵守。
有关F系列泵配套厂家生产的设备，在使用和维修时则以制造厂家的资料为准。
本操作手册如有不完善之处，恳请用户提出宝贵意见和建议。
1 安全准则以下列出了与F-1300/1600钻井泵绞车密切相关的一般安全预防措施。
这些安全预防措施与一些特殊的过程毫不相关并且在操作手册以后的章节中不再出现。
在操作该设备的过程中，操作者必须掌握和运用这些推荐的预防措施。
具体的特殊的预防措施都包含在说明书的警示中。
1.1 合格的人员只有被授权的合格人员才能操作该设备。
1.2 防护设备操作人员都必须穿戴防护服、防护帽、防护鞋及其它的防护设备等。
在钻井作业中，如遇有毒有害气体逸出，操作人员在作业时还必须配戴防毒设备。
1.3 安全习惯安装、操作、拆卸和维护该设备时，好的全面的安全习惯必须随时遵守。
该设备的拥有者/操作者的职责就是建立好的安全习惯、人员的培训和安全习惯的强制遵守。
1.4 设备的操作操作者只有通读该设备的操作手册并且完全熟悉所有操作控制、功能后才可进行操作。
1.5 未被授权人员当操作、维护或运行该设备时，未被授权的人员应当远离。
1.6 可见度当可见度不高时，不允许操作该设备。
F1300DB 泥浆泵组说明书
F1300DB MUD PUMP PACKAGE泥浆泵组操作手册Instruction manual高原石油装备有限责任公司HIGHLAND PETROLEUM EQUIPMENT CO.LTDContents1. General (1)综述2. Technical Parameters (1)技术参数3. Structure Description (1)结构描述4. Installation and Adjustment (1)安装及调节4.1 Installation of Transmission Device (2)传动装置的安装4.2 Coplanar Inspection of Belt Pulley (2)皮带轮的同平面检验4.3 Adjustment of V-belt Tension (2)V带拉紧装置的调节4.4 Tighten of Joint Bolts (3)连接螺栓的紧固4.5 Installing Charging Pump System (3)安装灌注泵系统5. Installation of other accessories (3)其他附件的安装6. About YZ08/ YZ08A DC Motor (3)YZ08/ YZ08A直流电机1．General综述F1300DB mud pump unitization can be used in oil and gas exploration and development site. It is ideal equipment for mud circulation of heavy-duty drilling rig.F1300DB泥浆泵组用于石油天然气勘探开采。
是大型钻机泥浆循环的理想设备。
The F1300DB mud pump unitization has features with simple construction, reliable performance, convenient maintenance, compact volume and easy transportation.F1300DB泥浆泵组操作简单、性能稳定、维护方便、结构紧凑，易于运输。

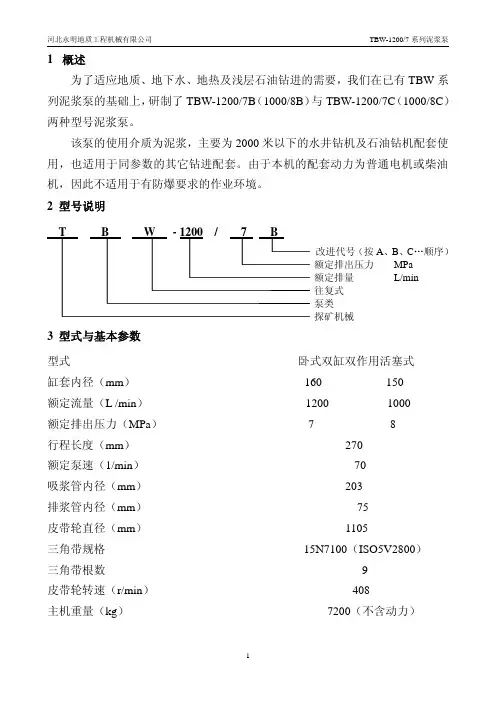

泥浆泵说明书
1概述为了适应地质、地下水、地热及浅层石油钻进的需要，我们在已有TBW系列泥浆泵的基础上，研制了TBW-1200/7B（1000/8B）与TBW-1200/7C（1000/8C）两种型号泥浆泵。
该泵的使用介质为泥浆，主要为2000米以下的水井钻机及石油钻机配套使用，也适用于同参数的其它钻进配套。
由于本机的配套动力为普通电机或柴油机，因此不适用于有防爆要求的作业环境。
2型号说明T B W-1200/7B改进代号（按A、B、C…顺序）额定排出压力MPa额定排量L/min往复式泵类探矿机械3型式与基本参数型式卧式双缸双作用活塞式缸套内径（mm）160150额定流量（L/min）12001000额定排出压力（MPa）78行程长度（mm）270额定泵速（1/min）70吸浆管内径（mm）203排浆管内径（mm）75皮带轮直径（mm）1105三角带规格15N7100（ISO5V2800）三角带根数9皮带轮转速（r/min）408主机重量（kg）7200（不含动力）外形尺寸（L×W×H mm）3045×1440×2420(TBW-1200/7B型)3300×1440×2420(TBW-1200/7C型)动力配套JS127-6电动机185k或12V135N-1柴油机176kW 本设备有φ130小缸径组立，供用户选定。
4结构简介TBW-1200/7（1000/8）系列泥浆泵（附图1）主要由离合器（5）、机架组（6）、泵体组（11或12）、空气包（14）、吸水龙头（13）及底座（4）等六部分组成。
现将各部分的结构作用及其联结关系介绍如下：1、离合器（附图2）离合器是泵的动力输入及离合器操纵装置，它安装于机架上，用两盘单列向心圆锥滚子轴承（4）支撑着主动轴（5）。
主动轴的一端通过一对单列向心球轴承（7）支撑着大皮带轮（11），大皮带轮内装有两组双面摩擦片（14），摩擦片又通过固定盘（16）的花键孔与主动轴相联接，这样大皮带轮的动力就通过摩擦片传给了主动轴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

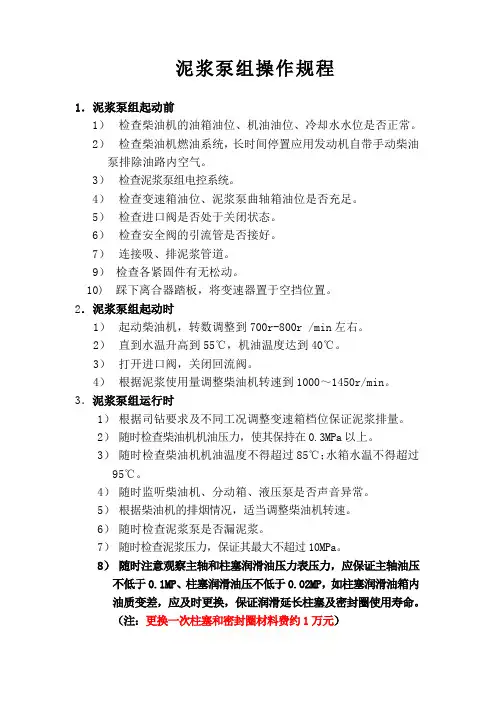

HHＦ-500泥浆泵组用户手册
BZ１24-SＣ
四川宏华石油设备有限公司
2009年12月
目录
1 安全警示ﻩ错误!未定义书签。
2.HHF-500泥浆泵组的构成及外形··········错误!未定义书签。
３.HＨＦ-5０0泥浆泵组的技术参数ﻩ错误!未定义书签。
３.1泥浆泵组总重及主要外形尺寸：·······错误!未定义书签。
3.2皮带传动技术规范:ﻩ错误!未定义书签。
3.3泥浆泵技术规范：·············错误!未定义书签。
３.4柴油机技术规范：ﻩ错误!未定义书签。
3.５喷淋泵技术规范: ·············错误!未定义书签。
3．6灌注泵技术规范：·············错误!未定义书签。
4.设备的安装调试ﻩ错误!未定义书签。
4.１皮带安装················错误!未定义书签。
5.润滑ﻩ错误!未定义书签。
6．设备的维护保养ﻩ错误!未定义书签。
6.1 传动装置的维护·············错误!未定义书签。
6．2 ＨHF-５00泥浆泵的使用维护ﻩ错误!未定义书签。
6．3柴油机的使用维护ﻩ错误!未定义书签。
6．4吸入系统的维护ﻩ错误!未定义书签。
6.5吊装运输ﻩ错误!未定义书签。
7.常见故障及排除方法ﻩ错误!未定义书签。
8.ＨHF-500泥浆泵组附图ﻩ错误!未定义书签。
1 安全警示
●安装、操作、维修人员应经过岗位培训并考核合格，持上岗资格证上岗。
●安装、操作、维修人员在安装、操作、维修钻井泵前，请详细阅读本手册,
并按手册的要求安装、操作、维修钻井泵。
●安装、操作、维修时应明确负责人,参与人员应分工明确，并制定有详细可靠
的安全措施。
●在使用过程中,应严格执行操作规程和安全技术条例。
●在拆分任何高压管线或软管时,应确保其管路压力释放为零。
在进行电器维修
作业前，应确保电源已经切断。
●在设备运转时，严禁对设备进行维护和修理。
●严禁超负荷使用设备。
2．ＨHF-500泥浆泵组的构成及外形
HＨF-500泥浆泵组(见图1）是一套单机柴油机泥浆泵组．该泥浆泵组主要由一台CAT C18（B工况）柴油机，一台HHF－５00泥浆泵及传动装置组成.其传动方式为,柴油机通过离合器、传动轴、皮带驱动泥浆泵工作. 其外形结构见图1所示。
图1
３.ＨHF－500泥浆泵组的技术参数
3.1泥浆泵组总重及主要外形尺寸:
总重2450０ kg
主要外形尺寸(长×宽×高）６600×2350×2380 (mm)
3.2皮带传动技术规范:
皮带型号２５Ｊ（4)-4060
传动比 1.71 : 1
小皮带轮有效直径45０ｍm
大皮带轮有效直径 77０mm
3.3泥浆泵技术规范：
型号: HHF－5０0
额定功率 370kW
额定冲数 1６５冲／分
冲程长度190.5mm
齿轮形式人字齿
齿轮速比 4.286 : 1
最大缸套直径 170mm
重量 9700kg
3．4柴油机技术规范:
型号 CAＴＣ18 (B工况）
额定功率 448kＷ
额定转速 21００ｒ／ｍｉn
最高工作转速（限制）１８０0 r／min
3.5喷淋泵技术规范:
型号32PL
额定功率 2.2ＫW
3．６灌注泵技术规范:
型号SＢ5６J-11.5
额定功率 30KW
4．设备的安装调试
4.1 皮带安装
检查皮带轮的对中性：（见图２）
张紧两弦线,沿两个皮带轮一侧边来检查对中情况．一根弦线在泥浆泵皮带轮中心线之上,一根在下.然后移动传动小皮带轮直至弦线接触到其轮缘上的四个点,这样就肯定带论的传动中心线是平行的，并且其端面是垂直于其轴线。
调整联组窄V带：
皮带在使用一段时间后，需要调整其预紧力，首先松开螺栓等紧固件，然后,同时拉紧调节装置(附图1序号51）。
张紧皮带的力为1６４37N,张紧皮带后，检查皮带的张紧度,皮带初次安装时,给每组皮带施加一垂直向下的力7７6N,皮带向下位移约１6.8mｍ，使用后张紧时，给每组皮带施加一垂直向下的力６7４Ｎ,皮带向下位移约16.8mｍ．请一定注意,为了保证皮带的可靠使用不要使皮带中心距的伸长量超过５0mm。
图２皮带轮对中性
5．润滑
泵组润滑主要是指联轴器和小皮带轮轴的轴承的脂润滑。
润滑脂的品种为L－ＸBCHB２（GB73２3-94)极压锂基润滑脂或FＡＧ-Aｒｃanoｌ L１35V润滑脂。
首次加入量,轴承为1．5－2Kg,联轴器为0．8-1Kｇ。
泥浆泵、柴油机、喷淋泵等的润滑见各自使用说明书。
6.设备的维护保养
6.1 传动装置的维护
每2周检查传动轴承座的紧固螺栓是否有松动。
6.2 ＨHF-５０0泥浆泵的使用维护
请参见HHF-5０0泥浆泵使用说明书。
６.3柴油机的使用维护
请参见CAＴＣ1８（B工况）柴油机使用说明书。
6.4吸入系统的维护
每周检查滤清器滤网是否干净,滤网堵塞时需清洗。
6.５吊装运输
吊装,运输时,请取下空气包.
７.常见故障及排除方法
8.HＨF-5００泥浆泵组附图
附图1
表1 BZ1２4.00明细表。
