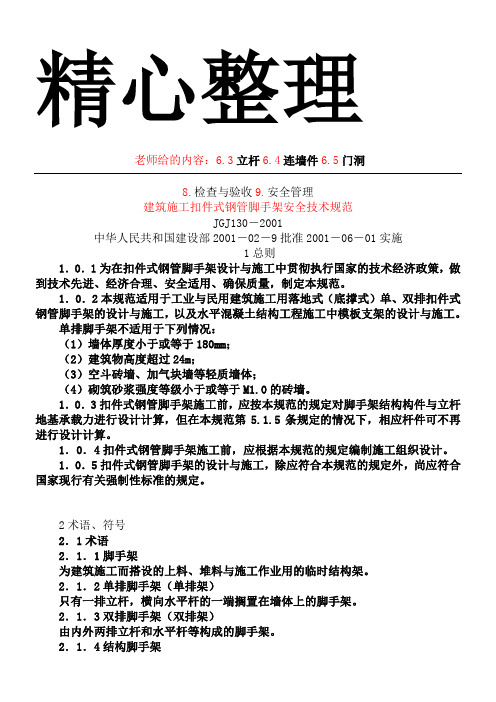

老师给的内容：6.3立杆6.4连墙件6.5门洞做2术语、符号2．1术语2．1．1脚手架为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。
2．1．2单排脚手架（单排架）只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。
2．1．3双排脚手架（双排架）由内外两排立杆和水平杆等构成的脚手架。
用于砌筑和结构工程施工作业的脚手架。
2．1．5装修脚手架用于装修工程施工作业的脚手架。
2．1．17防滑扣件根据抗滑要求增设的非连接用途扣件。
2．1．18底座设于立杆底部的垫座。
2．1．19固定底座不能调节支垫高度的底座。
2．1．20可调底座能够调节支垫高度的底座。
设于底座下的支承板。
2．1．22立杆脚手架中垂直于水平面的竖向杆件。
2．1．34横向扫地杆沿脚手架横向设置的扫地杆。
2．1．35连墙件连接脚手架与建筑物的构件。
2．1．36刚性连墙件采用钢管、扣件或预埋件组成的连墙件。
2．1．37柔性连墙件采用钢筋作拉筋构成的连墙件。
脚手架相邻连墙件之间的距离。
2．1．39连墙件竖距上下相邻连墙件之间的垂直距离。
脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离。
2．1．51主节点立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
2．1．52作业层上人作业的脚手架铺板层。
2．2符号3构配件3．1．1脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T12793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235－A级钢的规定。
25kg为Q235－A级钢的规定。
4荷载4．1荷载分类4．1．1作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。
4．1．2永久荷载（恒荷载）可分为：（1）脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜（2）构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重。
4．1．3可变荷载（活荷载）可分为：（1）施工荷载，包括作业层上的人员、器具和材料的自重；－14.2.2w k=0.7μz·μs·w0（4.2.3）式中w k——风荷载标准值（kN/m2）；μz——风压高度变化系数，按现行国家标准《建筑结构荷载规范》（GBJ9）规定采用；μs——w0——基本风压（kN/m2），按现行国家标准《建筑结构荷载规范》（GBJ9）的规定采用。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）宣讲稿一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k =0.7μz ·μs ·w 0（w 0取n =50）修改为： w k =μz ·μs ·w 0（w 0取n =10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN 改为2kN ，双排架取5kN 改为3kN ;表4.3.1 荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于la/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
9、增加了悬挑脚手架挑梁结构及其锚固的构造和计算内容。
10、补充了与满堂脚手架和满堂支撑架相关的内容。
包括结构体系、构造要求、荷载取值、设计计算等。
规范中将此类支架体系划分为满堂脚手架（顶部荷载通过纵、横向水平杆传至立杆）和满堂支撑架（顶部荷载通过立杆顶端的可调顶撑传至立杆）二种体系。
满堂支撑架根据剪刀撑的间距（5m）细分为普通型满堂支撑架和加强型满堂支撑架。
JGJ_130-2019强制性条文JGJ 130－2019建筑施工扣件式钢管脚手架安全技术规范强制性条文3．4．3 可调托撑受压承载力设计值不应小于40kN ，支托板厚不应小于5mm6．2．3 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
6．3．3 脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m 。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm （图6.3.3）。
1―横向扫地杆；2―纵向扫地杆图6.3.3 纵、横向扫地杆构造6．3．5 单、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
6．4．4 开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m 。
6．6．3 高度在24m 及以上的双排脚手架应在外侧立面连续设置剪刀撑；高度在24m 以下的单、双排脚手架，均必须在外侧两端、转角及中间不超过15m 的立面上，各设置一道剪刀撑，并应由底至顶连续设置（图6.6.3）。
1图6.6.3 高度24m 以下剪刀撑布置6．6．5 开口型双排脚手架的两端均必须设置横向斜撑。
7．4．2 单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。
7．4．5 卸料时各构配件严禁抛掷至地面。
8．1．4 扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定。
扣件使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
9．0．1 扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。
架子工应持证上岗。
9．0．4 钢管上严禁打孔。
9．0．5 作业层上的施工荷载应符合设计要求，不得超载。
不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为：w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
最新《建筑施工扣件式脚手架安全技术规范》JGJ130-20011 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1．0．2 本规范适用于工业与民用建筑施工用落地式（底撑式）单、双排扣件式钢管脚手架的设计与施工，以及水平混凝土结构工程施工中模板支架的设计与施工。
单排脚手架不适用于下列情况：（1）墙体厚度小于或等于180mm；（2）建筑物高度超过24m；（3）空斗砖墙、加气块墙等轻质墙体；（4）砌筑砂浆强度等级小于或等于M1.0的砖墙。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对脚手架结构构件与立杆地基承载力进行设计计算，但在本规范第5.1.5条规定的情况下，相应杆件可不再进行设计计算。
1．0．4 扣件式钢管脚手架施工前，应根据本规范的规定编制施工组织设计。
1．0．5 扣件式钢管脚手架的设计与施工，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 脚手架为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。
2．1．2 单排脚手架（单排架）只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。
2．1．3 双排脚手架（双排架）由内外两排立杆和水平杆等构成的脚手架。
2．1．4 结构脚手架用于砌筑和结构工程施工作业的脚手架。
2．1．5 装修脚手架用于装修工程施工作业的脚手架。
2．1．6 敞开式脚手架仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。
2．1．7 局部封闭脚手架遮挡面积小于30%的脚手架。
2．1．8 半封闭脚手架遮挡面积占30%~70%的脚手架。
2．1．9 全封闭脚手架沿脚手架外侧全长和全高封闭的脚手架。
2．1．10 模板支架用于支撑模板的、采用脚手架材料搭设的架子。
2．1．11 开口型脚手架沿建筑周边非交圈设置的脚手架。
2．1．12 封圈型脚手架沿建筑周边交圈设置的脚手架。
jgj130-2016脚手架具体新规范
1、根据本工程的设计特点和现场条件，外脚手架采用ф48钢管双排脚手架，立杆纵距1.5m，横距1.05m，内立杆距离建筑物外立面0.30m，立杆步距为1.8m ;四层屋面上立杆间距为1.5m×1.5m，在距屋面200mm处及以上每隔1.8m将所有的钢管用ф48钢管联成一整体，并采用剪刀撑加固，并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。
2、大横杆位于立杆内侧，其长度不小于3跨，外架内侧的大横杆的竖向间距为1.8m，外侧的大横杆的竖向间距为0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。
3、小横杆间距1.5m，紧靠在大横杆之下，靠墙一侧外伸长度不应大于500。
4、立杆与大横杆的连接:立杆除顶层顶步可采用搭接，且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外，其余均应采用对接扣件连接，接头应错开不在同步内，错开的距离不小于500，各接头中心至主节点的距离不宜大于600。
5、大横杆的连接宜对接扣件连接，也可采用搭接，接头应错开在不同步、不同跨内，错开的距离不小于500，各接头中心至主节点的距离不宜大于500，搭接长度不小于1米，应等间距采用3个旋转扣件予以固定，扣件端部距连接杆端不小于100。
6、落地式脚手架底部设槽钢。
立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于200，纵向扫地杆紧贴在横向扫地杆之下。
7、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45°~60°角，每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于150，剪刀撑斜杆的接长宜采用搭接连接，接头要求与立杆搭接接头要求相同，转角处和中间每6跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于150。
8、连墙点设置:从底层第一步大横杆处开始，脚手架的每步架均与原外架相连，并在原外架二步三跨设置建筑拉接点处进行直接连接。
9、此外脚手架为附属满堂架，严禁承载施工荷载。
