筑给水排水课程设计说明书要点

建筑给水排水工程课程设计指导书一、设计任务1、设计说明书设计说明（1）设计依据：建设单位提供的依据、设计图纸、各种规范（2）设计范围：给水工程、排水工程、雨水系统、（消火栓系统、自喷系统）（3）管道系统1）生活给水系统①市政管网压力为0.25~0.3MPa；②本工程采用最高日用水量、最大时用水量；③给水系统分区；④生活给水泵采用变频控制，由电节点压力表联动控制柜，设定系统压力；⑤水表设置情况；2）生活热水系统①本工程设计小时好热量约为；②本工程生活热水采用何种形式；③热水系统分区同冷水系统，热水系统补水接生活变频恒压给水设备出水；④热水系统采用全日制机械循环，共设两组热水循环泵，每组两台（一用一备）；热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制：启泵温度为45°C，停泵温度为50°C；⑤热水箱的冷水进水管上装设电子水处理仪；3）生活污水系统①污废分流，通气管形式；②生活污水须经化粪池；隔油池；4）雨水系统①暴雨强度公式及设计重现期；②采用排水型式；③室外地面雨水经雨水口，由室外雨水管汇集，排入市政管网；5）消火栓给水系统①本建筑建筑性质及室内外消防用水量；②市政管网情况；③系统设置情况（地下室设水池，稳压装置设计，屋顶水箱设置，减压阀设置等）；④水泵接合器设置；⑤消火栓系统工作原理A、稳压设备控制平时管网由稳压设备保持在1.02~1.10MPa；B、消火栓给水泵控制C、消火栓布置及消火栓箱布置6）自动喷水灭火系统①建筑性质及设计危险等级；②设置泵房及湿式自动报警装置；③自动喷水灭火系统的动作过程描述；自动喷水系统为一个供水区，平时管网压力由稳压设备结合屋顶消防水箱维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵，并向消防中心报警。

自喷水泵自控设置详水泵房大样图中水泵控制说明。

④喷头选用型式；⑤室外水泵接合器设置；7）循环冷却水①本工程循环流量及干湿球温度；②系统采用型式；8）灭火器配置①危险等级及火灾类型；②灭火器型号及配置要求；施工说明（1）管材1）生活给水管和生活热水管①生活给水管采用；生活热水管采用；连接方式有；暗埋在墙槽内的管道应作防腐处理；②与设备、阀门、水表、水嘴连接时，应采用专用管件或法兰连接；2）排水①卫生间污废水管、通气管采用管材及连接方式；②与潜水排污泵连接的管道，均采用涂塑钢管，沟槽式或法兰连接。

一、工程概况1、建筑性质：宿舍楼2、建筑规模：建筑面积2465。

75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式框架结构，耐火等级为2级，抗震设防烈度为6度;3、设计年限:50年4、现场条件：1) 该建筑西面、北面均有供水干管，管径DN150。

压力为0。

35MPa。

园区室外排水管为DN400 。

2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。

2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。

3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。

三、室内给水系统的计算（1）给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。

0—3.5.取最高日生活用水定额170，小时变化系数为3。

0。

（2)最高日用水量Q d =mq=288×170=48.96m 3/d （3)最高日最大时用水量 Q h =·K h =48。

96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s ）淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。

建筑给水排水工程设计课程设计一、课程设计背景建筑给水排水工程设计是建筑水利工程的一个重要领域，是建筑工程实施中必须要面对和解决的问题。

在建筑工程设计、建设和运营过程中，它是必不可少的一部分。

本次课程设计旨在通过实践操作，提高学生的工程实践能力，增强其对建筑给水排水工程设计理论知识的理解和掌握水平，从而为学生们未来的工作打下坚实的基础。

二、课程设计目标本次课程设计的主要目标如下：1.培养学生对建筑给水排水工程设计理论知识的掌握和运用能力。

2.通过实践操作，提高学生的工程实践能力。

3.增强学生解决实际问题的能力，培养其独立思考、解决问题的能力。

三、课程设计内容本次课程设计主要包括以下内容：1. 设计任务本次课程设计的设计任务是设计一个建筑给水排水工程方案，包括给水系统和排水系统的设计，以及计算和分析水量、水压等参数。

2. 设计流程本次课程设计分为以下几个步骤：•开始任务：学生了解设计任务的背景和目的，收集相关信息。

•收集和处理数据：学生需要收集并处理与建筑给水排水工程相关的数据，包括建筑图纸、水力参数表等。

•目标确定：学生需要确定本次设计的目标和设计范围，明确设计要求和设计标准。

•方案设计：学生按照设计标准和设计要求，设计建筑给水排水系统的方案。

•参数计算：学生需要进行水量、水压和水力损失等参数的计算，并分析得出合理的设计解决方案。

•方案评估与改进：学生需要评估设计方案并根据评估结果进行改进和调整，以得到最优的设计方案。

•设计总结：学生需要对本次设计过程进行总结和反思，汇报设计成果。

3. 总结评估学生需要在规定时间内完成本次课程设计，并提交设计方案和设计文稿。

教师将对学生的设计实践操作、方案设计、参数计算和设计方案评估、总结评估等方面进行综合评估和分数打分。

四、课程设计实施本次课程设计可以采用课堂授课和实践操作相结合的教学方式。

具体实施方案如下：1.授课方式：与课程理论知识相结合，按照设计流程逐一讲解设计步骤和计算方法。

建筑给排水课程设计说明书最终版要点北京交通大学《建筑给排水》大作业设计专业：环境工程班级：环境1101 学生姓名：沈悦学生学号： 11233017 指导教师：王锦土建学院建筑市政环境工程系二○一四年四月建筑给排水大作业设计目录第1篇设计说明书第1章设计基本内容和要求1.1 设计资料………………………………………………………………………………3 1.2 设计主要内容……………………………………………………………………………3 1.3 课程设计基本要求………………………………………………………………………3 1.4 设计重点研究问题………………………………………………………………………3 1.5 评分标准…………………………………………………………………………………3 第2章室内给水工程2.1 给水方式的选择…………………………………………………………………………4 2.2 给水管道的布置与敷设…………………………………………………………………4 2.3 管材和管件………………………………………………………………………………5 第3章建筑消防给水系统3.1 消火栓给水系统的布置…………………………………………………………………5 3.2 消火栓布置………………………………………………………………………………6 3.3 消防管道布置……………………………………………………………………………7 3.5 具体设计图样……………………………………………………………………………7 第4章建筑排水系统4.1 排水系统分类.......................................................................................7 4.2 排水系统组成.......................................................................................7 4.3 排水方式的选择....................................................................................8 4.4 排水管道的布置与敷设...........................................................................8 4.5 排水管网设计图样.................................................................................10 第5章建筑雨水系统 (11)第2篇设计计算书第1章室内生活给水系统.................................................................................11 第2章建筑消火栓给水系统设计........................................................................13 第3章建筑排水系统设计.................................................................................15 第4章建筑雨水排水系统设计...........................................................................18 第5章参考文献 (18)第3篇课程设计总结第1章心得及致谢 (19)2建筑给排水大作业设计第1篇设计说明书第一章设计基本内容和要求：1.1设计资料1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。

前言水是人类生活、工农业生产和社会经济发展的重要资源，科学给水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。

特别是建筑给水排水工程已经发展成为城市建设的重要基础设施，成为人类生命健康安全的基础保障，同时，也发展成为高等专业教育和人才培养的重要专业领域。

本次设计的建筑给水排水系统主要包括建筑内部给水系统、建筑内部排水系统和建筑消防系统。

建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内，选用适用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统。

根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素，通过综合评判法决定给水系统的布置形式采用高低压分区供水方式。

建筑内部排水系统的功能是将人们在日常生活和工业生产过程中使用过的、受到污染的水以及降落到屋面的雨水和雪水收集起来，及时排到室外。

考虑到排水系统通气的好坏和经济等各方面的因素，采用有通气的普通单立管排水系统。

按设计要求，最终收集的污水排入建筑物东面的校区污水干管，集中到校区污水处理站处理达标后统一排放。

根据使用灭火剂的种类和灭火方式，此次设计的建筑消防系统选用消火栓给水系统，即把室外给水系统提供的水量，经过加压输送到用以扑灭建筑物内的火灾而设置的固定灭火设备，是建筑物中最基本的灭火设施。

消防管网水力计算的主要目的在于确定消防给水管网的管径、计算或校核消防水箱的设置高度、选择消防水泵。

本次设计在老师的指导以及小组成员的不断讨论和改进中完成，由于设计者水平有限，文中存在不足之处，恳请老师给予批评指正。

一、设计方案概述 1、 给水工程已知该校附近有DN400mm 的市政给水干管，高峰用水时可保证最低水压为0.2Mpa 。

要充分利用市政管网直接给水是首先要考虑的，建筑内给水方案采用上下分区供水方式，将一至二层分为低压供水区，由室外校园市政给水管网直接供水；三至七层为高压供水区，由室外校园加压给水管网直接供水。

建筑给排水课程设计说明书1000字一、设计背景建筑给排水工程设计是指按照建筑物用途要求、规模和功能等要求，制定合理、安全、经济、美观的给排水系统，在建筑物内外进行给水、排水和处理污水的设备和管道布局，以保证建筑物各项功能的正常运行。

二、设计内容与要求1. 建筑物用途及规模本设计为一个普通商业综合体建筑，总建筑面积为10000平方米，建筑高度为4层，每层高度为4米，地下1层为地下车库和储藏室，无建筑面积。

2. 建筑物用水量商业综合体建筑用水主要包括生活用水、消防用水和工业用水。

生活用水主要包括饮用水、洗浴、洗涤、冲洗和绿化等，按照每人每天120L计算，加工业用水和消防用水，本次设计用水量为6000m³/d。

3. 水源及水质建筑用水源可采用公共自来水或地下水，由于人工挖井费用高昂并且存在环保问题，为方便管理，本设计选用自来水作为建筑用水源。

水质需满足《生活饮用水卫生标准》要求。

4. 污水排放及处理商业综合体建筑产生的污水主要包括生活污水和工业污水，需进行预处理后再最终排放到城市排水管网。

本设计污水预处理采用沉淀及生化处理，将初级沉淀后的污泥进行好氧和厌氧发酵，再进行离心分离和脱水处理达到无害化处理。

5. 建筑物内部给水系统设计（1）建筑物内部给水系统采用循环供水方式，并且采用分离式供水设计，用于提高水压和保证供水安全。

（2）支管、分接总管采用塑料管材，主干管采用钢筋混凝土管材。

（3）室内消防供水系统直接使用自来水供水，室外消防供水系统使用消防水池水源。

（4）建筑物内部水泵室指定在地下室。

6. 建筑物内部排水系统设计（1）建筑物内部排水系统采用重力排水和真空排水相结合的方式进行排水。

（2）室内排水采用PVC管材，室外排水采用钢筋混凝土管材。

（3）室内排水在5层水平管道与3层封管相连，最后排入主排水管。

（4）室外排水管道连接市政污水管道，污水经过预处理后再排放到城市排水管网。

三、项目专业特点本商业综合体建筑使用面积大、规模大、水量大，对于建筑的分隔、分区以及放置位置有着严格的要求。

一、概述（一）设计任务本次建筑给水排水工程课程设计是为一栋学生宿舍做给水、排水、消防三部分的设计。

根据设计任务书要求，该学生宿舍总建筑面积约７６００Ｍ２，有管理员宿舍及东西向四人学生宿舍及南北向学生宿舍。

管理员宿舍设独立卫生间，内有淋浴器喷头、洗脸盆、坐便器各一件。

四人学生宿舍设独立卫生间，内有电热水器（自备）喷头，独立卫生间内有蹲便器一件及双口水嘴盥洗槽一件。

此外门厅处布有开水房。

共计177个宿舍708个床位。

（二）原始资料建筑所在的街区位置：建筑总平面图（包括建筑费劲给水派水管道位置，窨井位置，地面标高线等）；各层平面图。

该建筑A、C、E三段，每段七层。

每层层高3.2米，均为学生宿舍。

B、D两段：每段三层，层高 3.2米，一层为门厅及管理员宿舍。

二层为活动室。

三层为学生宿舍。

没间宿舍需设分户水表。

生活水箱及消防水箱分别设于C段七层楼梯间层顶和七曾楼顶。

室外标高-0.2米，室内地面为0.0米。

该建筑的城市给水排水管道现状为：在该建筑的两侧道路有校园环状给水管道可作为建筑水源，其管径为DN200。

可靠水压为20米，非供水高峰时可达到35米。

接点埋于地面以下0.6米，需设总水表；城市排水管道在该建筑东南侧，起管径为DN300，窨井沟底标高为-2.5米。

该建筑需设化粪池。

（三）资料分析该建筑形状分为五段、形状较不规整，故给水、排水及消防方案的设置各段都不太一样。

其中B、D段同为门厅、管理员宿舍、活动室及部分学生宿舍，功能及建筑布置一致，故B、D段的给排水布置一致。

B段从C段引水，D段从E段引水。

排水方面，A、C、E三段的二---七层设伸顶通气排水管，底楼单独排放。

B、D段门厅处设干粉灭火器，其余部分可依靠A、C、E的消火栓水枪到达，故不设消防支管。

二、设计方案概述（一）给水工程根据设计资料已知室外校园给水管网可靠的工作水压为20米水柱。

故建筑内给水拟采用上下分区供水方式，即A、C、E段1---3层及B、D段由室外校园环状给水管网直接供水，采用下行上给方式；A、C、E段4---7层设水箱供水，因非用水高峰时段，校园环状给水管网供水工作压力可以达到35米水柱，故不设水泵。

（建筑给排水工程）建筑给水排水工程设计说明书2020年4月多年的企业咨询顾问经验经过实战险证可以落地施亍的卓越管理方案，值得您下载诩台:建筑给水排水工程设计说明书一、工程概况本工程为具有餐饮、住宿、办公会议功能的综合楼。

二、建筑设计资料建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。

地下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房，贮水池与水泵房也设于地下层中。

1层为大厅及餐厅，餐厅每日就餐人数200人。

2〜8层为客房，客房共有床位172 张,每间客房均带有卫生间。

9 层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。

根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供应系统,要求全天供应热水。

该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷水系统,每个消火栓内设按钮,消防时直接启动消防泵。

生活水泵要求自动启动。

管道要求全部暗敷设。

三、城市给水排水资料1 、给水水源本建筑以城市给水管网为水源,大楼西面有一条DN400 的市政给水干管,接管点比该处地面低0.5m, 常年资用水头为200Kpa, 城市管网不允许直接抽水。

本地区建有生活污水处理厂,城市排水污（废）水、雨水分流制排水系统。

本建筑东侧有DN600 的市政排水管道（管底标高：－ 1.50m ）和雨水管（管底标高：－ 2.00m ）。

3 、热源情况本地区无城市热力管网,该大楼自设集中供热机组间。

2 、排水条件4、卫生设备情况除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15% 计,另有5m 3/h 的空调冷却用水量二、设计过程说明1、给水工程根据设计资料，已知室外给水管网常年可保证的工作水压，仅为200kpa ，故室内给水拟采用上、下分区供水方式。

即1~3 层及地下室由室外给水管网直接供水，地下层和一层直接接入室给水管，2~3 层采用上行下给方式。

第一章设计任务1.1 建筑给水系统设计建筑给水系统设计的主要内容：确定生活给水设计标准与参数进行用水量计算；选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；确定管材及设备；绘制给水系统的平面图、系统图及卫生间大样图。

1.2 建筑消火栓系统设计建筑消火栓系统设计的主要内容：消防用水量计算；消防给水方式的确定；消火栓、消防管道布置；消防管道水力计算及消防水压计算；消防水泵的选择；屋顶水箱体积的确定；绘制消火栓系统的平面图及系统图。

1.3 建筑排水系统设计建筑排水系统设计包括污废水排水系统和雨水排水系统。

建筑污废水排水系统的设计主要内容：选择排水体制；确定排水系统的形式和污水处理方法；排水管道水力计算及通气系统计算；选择管材及管道安装；绘制排水系统的平面图及系统图。

建筑雨水排水系统的设计主要内容：屋面雨水排除方式的选择；雨水管道系统水力计算；选择管材；绘制雨水系统的平面图及系统图。

第二章原始资料某中学位于天津市塘沽区。

新建教学楼在校区内，占地1472m2，建筑面积5163m2,建筑总高度为17.400m,共四层,一至四层层高为4.200m，屋顶水箱间层高为4.200m。

地面和室外地面高差0.600m。

最多同时使用人数为2500余人。

1. 给水水源该建筑生活给水系统水源由校区内给水管网提供，供水压力不小于0.30MPa。

2. 排水条件根据建设单位提供市政雨污水管网的现状，学校市政排水管道为污、雨水分流制排水系统。

建筑物的生活污废水经室外化粪池一级处理后，排入学校市政污水管网。

雨水排入雨水管网。

3.消火栓系统消火栓系统采用临时高压给水系统,初期火灾由屋顶消防水箱、稳压设备满足消防水量、水压；火灾延续时间内消防水量、水压由校区消防供水管网提供。

给水、排水以及消火栓管网都位于新建教学楼的北侧。

4.气象及工程地质资料最大冻土深度69cm，最大积雪厚度20cm，降水量:平均年总量569.9mm，一小时最大92.9mm。

《建筑给水排水工程》课程设计说明书一、设计依据：（一）本工程设计任务书；（二）本工程涉及的相关市政条件（选择广州为参考地点）；（三）建筑和有关工种提供的条件图及设计资料；（四）国家颁布的现行有关设计规范及标准图。

二、设计范围：本设计承担本栋6层住宅楼的室内给水、排水系统的初步设计，室外管道定线布置等。

三、工程概况：该住宅建筑共6层，住宅楼南侧有城镇给水管道和城镇排水管道，该住宅楼每层共四户，呈对称分布，每户内设两个厕所和一个厨房，其中主卧室内有一个厕所，餐厅侧为另外一个厕所；每户设前后阳台各一个。

四、设计条件：（一）给水水源：本栋6层住宅楼以该建筑物南侧的城市给水管网为水源，据调查了解当在夏天用水高峰时外网水压为190kpa,但深夜用水低峰时可达31OkPa。

（二）排水条件：本栋6层住宅楼的南侧有城镇排水管道（分流制），环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。

（三）卫生设备：首层至六层每户都有相同的卫生设备。

每户厨房内设洗涤盆1个；厕所内设坐式大便器1个、洗脸盆1个、淋浴器1个；洗衣间里设水龙头（供洗衣机用）1个。

（四）水表设置：每户设水表1个，整幢住宅楼设总表1个。

（五）建筑图纸：建筑首层平面图、2~6层平面图、屋面平面图、厨厕大样图。

五、系统设计方案的比较及确定：（一）生活给水系统：已知市政水压在夏天用水高峰时为190kpa,但深夜用水低峰时可达3IOkpa o 根据本栋建筑为六层，估算自室外地面算起系统所需的水压H=4（n+1） =4（6+1） =28m0选择供水方式时尽量充分利用外网水压，节省能耗。

1.280kpa>190kpa,可见直接用外网供应整栋楼的用水，会在用水高峰期出现供水不足的情况，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。

2.280kpa<3IOkpa,可见外网水压在深夜可以满足本住宅估算的所需水压，则可以充分利用这一优势，设置高位水箱，在夜间储备相应楼层用户一天所需的水量, 实现能耗节省，切供水安全可靠性较好；综上所述，该工程属于室外管网水压周期性不足的多层建筑，结合实际情况进行估算，初步确定为下层直接给水，上层水箱给水方式。

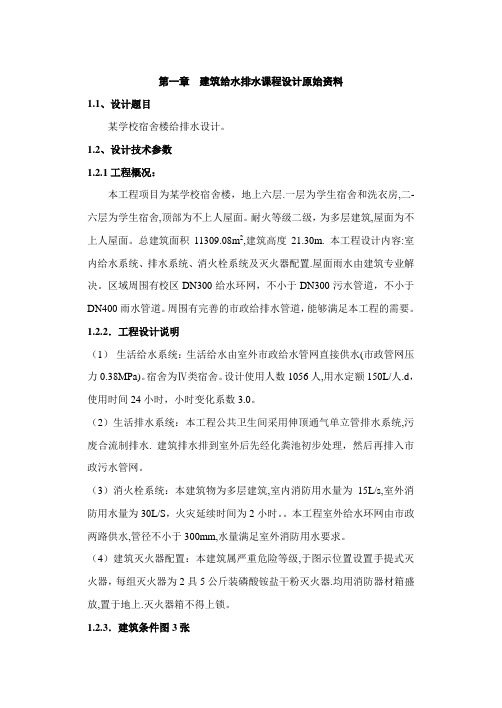

第一章建筑给水排水课程设计原始资料1.1、设计题目某学校宿舍楼给排水设计。

1.2、设计技术参数1.2.1工程概况：本工程项目为某学校宿舍楼，地上六层.一层为学生宿舍和洗衣房,二- 六层为学生宿舍,顶部为不上人屋面。

耐火等级二级，为多层建筑,屋面为不上人屋面。

总建筑面积11309.08m2,建筑高度21.30m. 本工程设计内容:室内给水系统、排水系统、消火栓系统及灭火器配置.屋面雨水由建筑专业解决。

区域周围有校区DN300给水环网，不小于DN300污水管道，不小于DN400雨水管道。

周围有完善的市政给排水管道，能够满足本工程的需要。

1.2.2．工程设计说明（1）生活给水系统：生活给水由室外市政给水管网直接供水(市政管网压力0.38MPa)。

宿舍为Ⅳ类宿舍。

设计使用人数1056人,用水定额150L/人.d，使用时间24小时，小时变化系数3.0。

（2）生活排水系统：本工程公共卫生间采用伸顶通气单立管排水系统,污废合流制排水. 建筑排水排到室外后先经化粪池初步处理，然后再排入市政污水管网。

（3）消火栓系统：本建筑物为多层建筑,室内消防用水量为15L/s,室外消防用水量为30L/S，火灾延续时间为2小时。

本工程室外给水环网由市政两路供水,管径不小于300mm,水量满足室外消防用水要求。

（4）建筑灭火器配置：本建筑属严重危险等级,于图示位置设置手提式灭火器，每组灭火器为2具5公斤装磷酸铵盐干粉灭火器.均用消防器材箱盛放,置于地上.灭火器箱不得上锁。

1.2.3．建筑条件图3张1.3、时间安排第一周（1）资料准备1天；（2）设计计算3天；（3）编制设计说明书1天。

第二周（1）绘制给排水平面图2天；（2）绘制系统图及卫生间大样图2天；（3）绘制设计总说明1天。

1.4、基本要求根据以上资料，对该宿舍楼进行给排水的施工图设计。

编写设计计算说明书，主要内容包括：（1）选择给水方式；（2）给水管网的水力计算；（3）选择排水方式；（4）排水管网的水力计算；（5）消防系统设置计算（6）给排水附件或装置的选择计算。

《建筑给水排水工程》课程设计说明书1.工程概况1.1设计任务本工程为一栋八层的住宅楼，包括地下室。

建筑面积：地下：480平方米，地上472.4平方米，建筑总高度27米，第一层6米，2至8层每层高3米，地下室层高4.8米。

地上八层，地下一层，地下一层为储藏间，地上八层为民用住宅。

设三单元，户型为两房两厅、三房两厅，一厨两卫。

卫生间设有浴盆、淋浴器、坐便器、洗手盆等卫生器具。

要求设计该大楼给水排水工程，具体项目有：①室内给水工程，②室内排水工程， 室外雨水排水工程。

1.2建筑设计资料建筑设计资料包括建筑物各层平面图。

1.3城市给水排水资料1.该楼位城区内，地形平坦。

工程地质条件良好。

室外地面标高-0.30m。

2.该楼的四周距墙3米处有小区给水管，管径DN150mm，管中心标高为-1.30m，该处最小水压为0.45MPa。

3.热水由每户的家用热水器供给。

4.室内污废水合流排出，该楼的四周距墙6米处有小区污水管，管径为300mm，最小埋深1.5米。

2.生活给水系统2.1生活给水系统给水方式据调查了解当在夏天用水高峰时水压为400kpa，而待设计建筑为八层楼住宅，采用钢筋混凝土框架结构，层高为3m，室内外高差为0.3m，所以初定本建筑住宅采用直接供水的给水方式。

一层～八层由室外给水管网直接供水，采用．．．．．．．．．．．．．．．．．．．下行上给的供水方式。

．．．．．．．．．．直接供水方式的优点：给水系统简单。

投资少，安装维修方便，充分利用室外管网水压，供水较为安全可靠。

2.2室内外管道材料、设备的选用及敷设安装方法的确定2.2.1室内外管道材料生活给水管采用塑料给水管；污水、废水排水管采用塑料排水管，雨水排水管使用PVC排水管。

2.2.2设备的选用及敷设安装方法1）管道系统中使用截止阀、闸阀、止回阀、式水表、水龙头、淋浴器、给水管道等。

2）给水管道在室内采用在地板层暗设敷设安装方法，在相应用水点设置短立管连接用水器具与给水横支管。

第一章设计任务书1.1建筑概况某城市拟建一幢多层宿舍楼，共有7层，均在地上。

建筑总高度为22.45米。

每层均为3.2米高，每层有11间宿舍，每个宿舍各有自闭式冲洗蹲便器一个，洗衣机用水管一个，淋浴器一个，盥洗槽一个，灶台一个，洗脸盆一个。

室外常年可以保证的水压为30—35米。

建筑内的供水要求保证安全和稳定。

既要有足够的水量，又要有良好的水质和稳定适宜的水压。

该宿舍楼不需设置热水供应系统。

现要求设计出该宿舍楼的给水排水以及消火栓系统。

1.2 设计任务与内容本设计包括给水、排水、消防三部分。

根据所给的建筑图做出：1、街区或庭院的管路平面图（包括建筑总平面图）1：500。

2、逐层楼的给水、排水管路平面布置图1：100。

3、管路轴测图。

包括给水及一个单元排水立管的轴测图1：100。

4、排水庭院管网纵断面图。

水平1：200、1：300、垂直1：100。

5、必要的大样图。

6、编写设计说明书一份。

1.3 设计依据1. 《建筑给排水设计规范》GB50015-20032. 《建筑设计防火规范》GB50045-95 （2005版）3. 《给排水设计手册》（第1.2.10.11分册）4. 《给水排水标准图集》04S2045. 《给水排水制图标准》 GB/T 50106-20016. 《建筑给水排水工程》（第五版）中国建筑工业出版社1.4 原始资料1、建筑所在街区位置。

2、各层楼平面图。

3、建筑层高：（见图）4、建筑层数：（见图）5、建筑总平面图（包括建筑附近给水、排水管道位置、窨井位置、地面等高线等）。

6、城市给水管道管径200mm，管顶标高－1.5 m。

7、城市排水管道管径300mm，窨井沟底标高－2.5 m。

城市给水管网的可靠水头 0.30～0.35MPa。

8、冰冻线深度无 m。

9、室内一层地面标高（见图） m。

10、地下室地面标高（见图） m。

11、室外地面标高（见图） m。

12、水箱房净空高（见图） m。

13、每户需装设水表，并装设总表。

.建筑给水排水课程设计说明书编制：宋银强第一章设计原始资料1、图纸资料建筑标准层平面图1张，比例为1：100。

2、文字资料该建筑为某市一栋8层住宅（地下一层为车库和设备用房），采用框架结构，层高3米，总共分为二个单元，每个单元的每层有二个住户，每个住户为三室二厅的一套，每套间均设有厨房与二个卫生间，厨房内设洗涤盆一只，卫生间内设大便器、浴盆、洗脸盆和地漏各一个。

该建筑周围为街坊道路，有城市给排水管道，其中给水管道DN150mm，常年水压27米，埋深0.8m，排水管道DN250mm,埋深1.1m，冻土深度为0.2m，地下水位1.5m。

该建筑室内外高差0.2m。

3、设计任务(1)建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图设计；(2)建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图设计；(3)建筑消防系统设计计算,完成该建筑的消防平面图和系统图设计；4、设计成果(1)设计说明书1份（双面打印），应包括建筑给水排水工程设计的主要原始资料、方案比较以及各系统的设备选型分析、说明、参数选择，设计计算与有关简图等，要求内容系统完整，计算正确，论述简洁明了，文理通顺，书写工整，装订整齐。

说明书一般应包括目录、前言、正文、小结及参考文献等。

(2)设计图纸应能较准确地表达设计意图，图面力求布局合理、紧凑、正确清晰，符合制图标准，专业规范及有关规定，用工程字注文。

图纸不少于 4 张。

具体图纸为：1）标准层给排水平面图 (包括室内给水、排水、消防管道的平面布置) (A2 或A3)2）地下一层给排水平面图（包括贮水池、水泵和给排水及消防管道平面布置）(A2 或A3)3）给水、排水及消防系统图任选两张(A3)(3)在平面图中，给水、排水、消防各系统管线清楚，各自立管编号。

(4)在系统图中，给水、排水系统卫生器具不同时，支管可单独绘出，标明编号；各系统一根立管各层器具相同时，只需绘制一层的支管，其余各层可不用绘出。

建筑给水排水课程设计一、课程设计概述建筑给水排水课程设计是建筑工程专业的重要课程之一，旨在培养学生对建筑物内部水的供应和排放系统进行规划、设计和施工的能力。

本课程设计主要包括以下内容：给水系统设计、排水系统设计、净化处理系统设计以及相关管道和设备的选型与布局等。

二、给水系统设计1. 给水系统概述首先，需要了解建筑物内部给水系统的概述。

给水系统主要由进水管、室内分配管道、用水设备和配件组成。

进口管道可以来自市政供水或井泉等地下水源。

室内分配管道应考虑到不同区域的用水需求，如卫生间、洗衣房等。

2. 设计流程其次，需要按照一定的流程进行给水系统的设计。

具体流程如下：（1）确定用水需求：根据建筑物类型和每个区域的用途，确定用水需求。

（2）计算总需求：根据用途和人数，计算总需求。

（3）确定供应方式：选择市政供应或地下井泉等方式供应。

（4）计算进口管径：根据总需求和供应方式，计算进口管径。

（5）设计室内分配管道：根据不同区域的用水需求，设计室内分配管道。

（6）选型与布局：根据管道材料和设备性能，选择合适的设备和布局。

三、排水系统设计1. 排水系统概述建筑物内部排水系统主要由下水管、污水处理设备和配件组成。

下水管可以连接到市政污水处理厂或自行处理。

污水处理设备包括沉淀池、生化池等。

2. 设计流程排水系统的设计流程如下：（1）确定排放方式：选择自行处理或连接市政污水处理厂。

（2）计算总需求：根据建筑物类型和每个区域的用途，计算总需求。

（3）确定下水管径：根据总需求和排放方式，计算下水管径。

（4）设计污水处理设备：根据排放标准和设备性能，设计污水处理设备。

（5）选型与布局：根据材料和性能，选择合适的设备和布局。

四、净化处理系统设计1. 净化处理系统概述净化处理系统是为了提高建筑物内部用水的质量而设置的。

主要包括软化器、过滤器、杀菌器等设备。

2. 设计流程净化处理系统的设计流程如下：（1）确定用水质量：根据建筑物类型和用途，确定用水质量。

《建筑给水排水工程》课程设计任务书及指导书一、设计资料（1）建筑资料建筑各层平面图、建筑剖面图、厨厕大样图等。

建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1M。

（2）水源资料在建筑物北面有城镇给水管道和城镇排水管道（分流制），据调查了解当在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa；环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。

每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。

每户设水表一个，整幢住宅楼设总表一个。

二、设计内容1．设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。

（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。

（3）室内外管道材料、设备的选用及敷设安装方法的确定。

（4）建筑内部给排水系统的计算。

（5）其它构筑物及计量仪表的选用、计算。

（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。

2．绘制下列图纸（1）各层给排水平面图（1:100）。

（2）系统图（3）厨厕放大图（1:50）。

（4）主要文字说明和图例等。

《建筑给水排水工程》课程设计计算说明书一、给水方式及排水体制的确定（1）给水方式的确定根据所给资料该建筑为六层建筑，层高为3m，每层4户，为普通二类建筑。

夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa，估算自室外地面算起系统所需的水压H=4（n+1）=4（6+1）=28m=280kPa，根据市政管网供水压力以及用户用水要求，进行方案比较：方案一：直接给水方式。

由于夏天用水高峰时，外网压力190kpa<280kPa，会出现供水不足的现象，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。

方案二：单设水箱给水方式。

夜间用水低峰时，外网供水压力可达310kpa>280kpa，除满足用户用水要求外还有盈余，可以设置屋面水箱，将剩余压力利用起来，在夜间储备相应楼层用户一天所需的水量，实现能耗节省，切供水安全可靠性较好。

建筑给水排水课程设计的具体要点建筑给水排水课程设计的具体要点在建筑设计中，给水排水系统是非常重要的一部分，它直接影响着建筑物的使用功能以及居民的生活质量。

为了确保建筑物的给水排水系统能够正常运行并提供高效、安全的服务，进行课程设计时需要考虑一些具体要点。

本文将深入探讨这些要点，并分享我对这个主题的观点和理解。

一、建筑的给水设计要点1. 综合布置和管道设计在进行建筑给水设计时，需要综合考虑建筑物的整体布局和结构，确定主供水管道的走向和连接方式。

还需要合理布置支管和分支管道，以满足各个用水点的需求，并确保系统的紧凑性和高效性。

2. 给水设备的选择和配备根据建筑物的用途和规模，选择合适的给水设备，如水泵、水箱、水表等。

在设备的配备上，要考虑到供水量、峰值用水量以及备用机制，以确保系统的正常运行和供水的稳定性。

3. 给水管道材料和施工质量给水管道的材料选择和施工质量对于系统的可靠性和使用寿命有着直接的影响。

应选择优质、耐用的管材，并确保施工工艺的规范性和质量控制的有效性，以减少漏水和损坏的风险。

4. 水源和水质保障给水系统的可靠和良好的水源是关键。

应从可靠的供水厂或水源获取水源，并对水源进行必要的过滤和处理，以确保水质的安全和卫生。

二、建筑的排水设计要点1. 排水系统的规划和布置排水系统的规划要考虑到建筑物的功能和布局，确定合理的排水路线和排水点位置。

各个排水管道的布置应满足排水要求，并考虑到施工和维护的方便性。

2. 排水设备的选择和配置根据建筑物的类型和需求，选择合适类型的排水设备，如地漏、下水道、马桶等。

在设备的配置上，要确保设备的防臭、防水和防堵性能，以及易于清洁和维护。

3. 排水管道的材料和施工质量排水管道的材料选择和施工质量同样重要。

应选择耐酸碱、耐腐蚀的管道材料，并采用合适的施工工艺，确保管道的连接紧密和密封性能良好，避免漏水和堵塞的问题。

4. 雨水排放和处理在建筑排水系统设计中，还需要考虑到雨水的排放和处理问题。
