直读光谱仪操作规程《直读光谱仪操作规程》一、前言直读光谱仪是一种用于分析物质成分和结构的仪器,广泛应用于化学、生物、医药等领域。
为了保证光谱仪的正常运行,保护仪器和操作人员的安全,特制定本操作规程。
二、操作前准备1. 确保光谱仪处于水平稳定的工作台上,并且周围环境无干扰光源的存在。
2. 检查电源、气源和各个连接线是否牢固,并连接好。
3. 打开仪器电源,等待充分预热。
三、样品制备1. 样品应根据具体实验要求进行制备,确保样品制备符合光谱仪的测试范围,并尽量减少杂质和干扰物质的存在。
2. 将样品放置于光谱仪透射仓内,确保样品均匀分布并与光路方向垂直。
四、操作步骤1. 打开仪器软件,设置光谱仪测试参数,如波长范围、积分时间等。
2. 确认光路调节正确,光源和检测器处于良好工作状态。
3. 确认透射仓内样品处于正确位置,关闭透射仓门。
4. 点击开始测试,观察光谱曲线是否稳定,并记录数据。
5. 测试结束后,关闭仪器电源,清理样品残留物,保持仪器干净整洁。
五、注意事项1. 操作人员应穿戴实验服和防护眼镜,确保个人安全。
2. 在操作过程中谨防样品溅射和化学品飞溅,注意操作时的安全防范。
3. 使用化学试剂时,注意防火、防爆和防腐蚀,遵守化学品安全操作规程。
4. 操作结束后,关闭仪器电源,及时清理实验台面和周围环境,保持实验室整洁。
六、运行维护1. 每次使用后及时清洁和整理仪器,避免灰尘积累和机械部件损坏。
2. 定期检查光谱仪的关键部件,如光源、检测器等,保持其正常工作状态。
3. 遵守保养计划,定期进行标准样品的校准和验证,确保测试结果准确可靠。
本规程为直读光谱仪操作规程,操作人员应严格遵守以上规程,做好操作记录和实验报告。
如有任何问题,应及时向实验室负责人或相关专业人员咨询。
直读光谱仪操作规程全(1)为保证直读光谱仪系统发挥正常功能,特制定本规范,规定了直读光谱仪的作业环境、作业过程、维护保养等具体细节。
1.直读光谱仪作业环境要求1.1直读光谱仪作业环境清洁、无尘,尽可能避免震动。
1.2作业环境温度:+18℃―+28℃;短期温度变化率不要超过±5℃/小时。
1.3作业环境最佳湿度:20~80%相对湿度。
1.4工作电压稳定:230±10%,频率:50/60HZ1.5在氩气瓶与铜管之间还需一块压力表,用于减压。
输入压力范围应在0~2.5MPA。
1.6氩气纯度必须≥99.995%;O2≤5ppm N≤20ppm H2O≤5ppm CO2+CH4≤5ppm。
2.实验过程工作2.1开、关机顺序2.4.1接通总电源,确保整个系统通电2.4.2开启电源稳压器,保证直读光谱仪作业时处于恒定电压230±10%下2.4.3开启氩气净化器,确保净化器上的两个阀门为开,温度值设定500℃。
2.4.4打开氩气瓶阀门,并调节氩气输出压力至0.7Mpa。
2.4.5打开电脑显示器、打印机、主机。
2.4.6最后开启光谱仪(欧式插板)和光源开关。
2.4.7稳定一段时间,使得仪器能量达到最佳状态。
2.4.8关机则相反电压恒定230±10%温度值设定500℃输出压力0.7Mpa输出压力调节快到一格停止使用,需更换。
光源开关地线,无伤害2.2仪器工作前状态检测2.2.1仪器工作前应该检测状态是否正常。
2.2.2双击“Spark Analyzer Vision Mx”图标,打开分析软件。
2.2.3通过软件系统|自检|设备参数2.2.4也可通过选择SSE/MID图来维护。
2.2.5将SUS样品重新磨好,放在火花台上,按F2激发,看激发点是否正常,如果不正常,充气三分钟,直到SUS样品激发点正常。
如果激发点始终不正常,是氩气不纯,应该更换氩气。
绿色为正常SSE/MID图红色为异常异常原因提示2.3仪器ICAL标准化操作2.3.1仪器经过一到三个月的时间,或者更长时间没有工作;或者仪器提示要做ICAL标准化的时候(如果是仪器提示要做,要观察激发点是否正常,不正常的话是其它原因造成的,查找相应原因)做ICAL标准化。
直读光谱仪安全操作及保养规程随着科技的不断发展,直读光谱仪作为一种精确分析仪器在实验室中得到广泛应用。
为了保证实验室工作安全、结果准确,在操作直读光谱仪时必须严格遵守相关的安全操作和保养规程。
安全操作规程1. 熟悉仪器操作原理和功能在操作直读光谱仪之前,必须对其操作原理和主要功能有所了解。
不同型号的直读光谱仪具有不同的操作方式和特点,需要认真阅读使用手册,基本掌握仪器的使用方法。
2. 做好实验室安全防护工作在使用直读光谱仪时,应首先做好实验室安全防护工作,确保仪器周围环境整洁、没有易燃易爆物品或有害物品,避免发生任何意外事故。
3. 注意对光谱仪设备的正确连接连接直读光谱仪前,需要确保接线正确、紧固可靠,不得连接错误或不稳定。
同时还要检查仪器各部分固定件、螺丝、接线、连接器及各种管路密封是否松散、漏气,确保仪器运行稳定。
4. 光谱仪使用过程中要注意细节在操作直读光谱仪过程中,需要注意以下细节:•保持仪器漏斗、瓶塞等部件清洁,防止样品受到污染。
•避免不必要的碰撞和震动,避免对仪器造成损伤。
•不得频繁启动和关闭仪器,以保持仪器正常运行状态。
•定期清洁仪器,保持仪器表面不影响测试结果。
5. 停止使用后的注意事项停止使用直读光谱仪之后,需要执行以下操作:•关闭所有开关,关闭电源和气源,并拔掉电源插头。
•清理仪器外表面,避免灰尘影响仪器表面清洁度。
•空气干燥后,封存好仪器,放置在指定位置。
保养规程1. 定期检查仪器设备为保证仪器的准确性和可靠性,需要定期检查光源、检测器、校准板等重要部件,确保各个部件正常工作。
2. 保持仪器干燥清洁直读光谱仪使用过程中需要注意保持干燥清洁,定期清洁仪器表面和各部件以避免影响测试结果。
3. 操作仪器前进行预热在使用直读光谱仪之前,需要预先进行预热操作以保证光源和检测器正常工作,避免因使用过久而导致测试结果不准确或仪器损坏。
4. 定期校准仪器为保证直读光谱仪的测量精度,需要定期校准仪器。
型全谱直读光谱仪安全操作及保养规程光谱仪是一种利用光谱分析物质物理性质的仪器,型全谱直读光谱仪是其中一种常见的类型。
为了保证实验室操作的安全和设备的正常运行,制定本安全操作及保养规程。
一、实验室安全操作1.1 实验室环境型全谱直读光谱仪在测量样品时需要特殊的环境,通常需要干净、安静、暗室。
•实验室内应保持通风良好;•实验环境中的电磁干扰应尽量降低;•实验过程中应保持安静避免干扰设备的运转;•不适宜在强光下进行测量。
1.2 操作前准备•调整并确认设备安装稳定;•确认光源、检测器、样品室、高压电源等部位连接正确且无短路;•保持沉着冷静,避免疏忽造成危险。
1.3 操作中注意事项•操作光源和检测器时,应保证手部干燥以避免触电;•清洁样品室时,使用适量的酒精注意火源安全;•避免大力振动、震动,撞击灵敏部位。
1.4 操作结束后•关闭仪器,断开电源线等连接;•将仪器控制参数设置为标准值;•将器件恢复至初始状态,保持设备干燥和通风状态;•清理工作台及仪器周边区域,保持干净整洁。
## 二、日常保养维护2.1 干燥仪器使用后应保持干燥,避免潮湿腐蚀设备。
•及时清理样品室等区域的余温和取样物;•数据输入界面应避免接触雨水,油污霉菌等不干净物质;•没用设备时应及时遮挡并保持干燥状态。
2.2 清洁•定期清洗光源、检测器、样品室及仪器周边等部位,清理积灰和附着物;•更换组件时应注意清理及消毒杀菌;2.3 维修•维修时应断开电源,防止触电伤人;•不能自行修复的设备问题需要寻求专业人士帮助;•维修前后,检查设备是否连接正常,注意防静电。
###2.4 备品备件•定期备份设备数据;•准备组件耗材等零部件以备日后更换。
三、设备保养注意事项•仪器移动、存放或使用应谨慎,防止磕碰、摔落或振动;•环境温度应选择在5℃至40℃之间,相对湿度不应大于80%;•不要让设备长时间停留在高温或低温环境下以免影响设备性能;•使用过的耗材应及时清理并存储备用。
直读光谱仪操作维护保养规程 颁布日期: 2013.04.02直读光谱仪操作维护保养规程1仪器名称设备名称:ARL3460型直读光谱分析仪2技术参数温度范围 : 环境温度16-30℃,设备温度37-39℃湿度范围 : 相对湿度20-80%电 压 : 230V(+10%/-15%)电 流 : 12A,频率50±1HZ功 率 : 3.5KVA接地电阻 : 小于3Ω3适用范围测定铁基以及铝基材料中的合金元素含量。
4操作步骤4.1仪器的启动4.1.1打开稳压电源开关,稳定2分钟。
4.1.2主电源(main),等5-10秒→真空泵(vacuum pump)→水泵)(water pump)→电子柜(electronis),等5-10秒→高压电源(HVPS)。
4.1.3打开计算机,打开OXSAS软件。
4.1.4打开氩气,分压流量控制在0.25-0.30MPa之间。
4.1.5待仪器稳定后(新开机至少5小时),按F7读取仪器状态,检查各参数,各参数在最小到最大之间方可进行下面检测工作。
4.2光谱仪描迹4.2.1准备一块各元素适中的样品,制备好待用。
4.2.2点击积分描迹,选择profile Fe.4.2.3在开始处输入85,结束处输入105,step处输入2。
直读光谱仪操作维护保养规程 颁布日期: 2013.04.024.2.4将准备好的样品放入激发台,并将刻度盘定位于开始位置(85),点击测量下一步。
4.2.5按照软件提示连续完成87,89……105位置的描迹点(注意:每一步都要准确调整刻度盘位置)。
4.2.6完成后,界面下方会出现一系列似正态分布曲线,点击峰值→选择显示峰值位置,可以看到曲线群峰顶附近出现一个平均值位置。
4.2.7在界面右上方可以看到各通道峰值位置,将峰值位置远离平均值较远的通道删除,可以看到一个新的平均值。
4.2.8将刻度盘调整到这个平均值位置处。
4.2.9存储描迹位置,关闭描迹界面。
系列全谱直读光谱仪安全操作及保养规程引言系列全谱直读光谱仪是一种常用的光学分析仪器,它通过光的传播和与物质的相互作用来获取样品的光谱信息。
为了确保光谱仪的安全操作和延长其使用寿命,本文档将介绍光谱仪的安全操作规程和保养维护规程。
一、安全操作规程1. 示波器的设置在使用光谱仪之前,首先需要正确设置示波器。
请按照以下步骤进行操作: - 将示波器开关置于关闭状态。
- 确保电源线已经连接并接通电源。
- 按厂家提供的说明书正确连接示波器和光谱仪。
2. 电源的连接光谱仪需连接电源进行工作,为了确保安全操作,请注意以下事项:- 使用正确的电源适配器,并将其连接到光谱仪的电源接口。
- 在连接电源之前,检查电源线是否完好无损,并确保插头与插座相匹配。
- 不要使用受损的电源线或适配器。
3. 样品的准备在操作光谱仪之前,需要准备和处理样品。
以下是一些建议: -样品应该干净,无尘,以避免对光谱仪的污染。
- 对于液体样品,应使用适当的容器和技术操作。
- 对于固体样品,确保样品表面光滑,无氧化和胶粘物质。
4. 光谱仪的启动和操作启动和操作光谱仪前,请参考以下步骤: - 按厂家提供的说明书正确启动光谱仪。
- 等待光谱仪的初始化完成,并确保所有指示灯正常工作。
- 选择合适的光谱测量模式和参数,如波长范围和积分时间。
- 将样品放置在光谱仪的样品槽中,并确保采集到稳定的光谱信号。
- 在测量过程中,避免强光直接照射到光谱仪。
5. 光谱仪的关闭和断电在完成光谱测量后,请按照以下步骤关闭光谱仪: - 将光谱仪传导试样品槽上的所有光谱信号归零。
- 按厂家提供的说明书,正确关闭光谱仪。
- 将光谱仪断开电源,并断开与示波器的连接。
二、保养维护规程1. 定期清洁为了保持光谱仪的良好工作状态,需要进行定期清洁。
请参考以下建议: - 使用干净、柔软的布清洁光谱仪外壳和显示屏。
- 对光谱仪的样品槽进行定期清洁,使用适当的洗涤剂和工具。

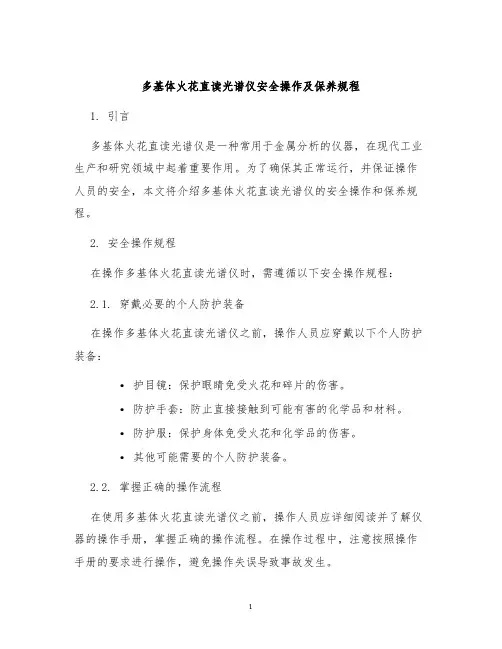

多基体火花直读光谱仪安全操作及保养规程1. 引言多基体火花直读光谱仪是一种常用于金属分析的仪器,在现代工业生产和研究领域中起着重要作用。
为了确保其正常运行,并保证操作人员的安全,本文将介绍多基体火花直读光谱仪的安全操作和保养规程。
2. 安全操作规程在操作多基体火花直读光谱仪时,需遵循以下安全操作规程:2.1. 穿戴必要的个人防护装备在操作多基体火花直读光谱仪之前,操作人员应穿戴以下个人防护装备:•护目镜:保护眼睛免受火花和碎片的伤害。
•防护手套:防止直接接触到可能有害的化学品和材料。
•防护服:保护身体免受火花和化学品的伤害。
•其他可能需要的个人防护装备。
2.2. 掌握正确的操作流程在使用多基体火花直读光谱仪之前,操作人员应详细阅读并了解仪器的操作手册,掌握正确的操作流程。
在操作过程中,注意按照操作手册的要求进行操作,避免操作失误导致事故发生。
2.3. 保持操作区域整洁在操作多基体火花直读光谱仪时,保持操作区域整洁和干净非常重要。
避免在操作区域堆放杂物,确保周围环境没有易燃、易爆和有害物质的存在。
保持操作区域整洁有助于避免意外事故的发生。
2.4. 正确使用电源及电源线在接通电源之前,操作人员应确认电源的工作状态和电源线的完整性。
确保电源线没有切割、暴露的情况。
必要时,使用绝缘套管或绝缘胶带对暴露的电源线进行绝缘处理。
2.5. 定期进行漏电检测为了确保操作环境的安全,定期进行漏电检测是必要的。
使用合适的仪器进行漏电检测,并及时修理和更换发现的问题。
避免漏电情况可能导致的电击伤害。
3. 保养规程为了延长多基体火花直读光谱仪的寿命并确保其正常运行,需要进行定期保养。
以下是多基体火花直读光谱仪的保养规程:3.1. 定期清洁仪器表面定期清洁仪器表面可以有效防止灰尘和污垢的堆积,保持仪器的运行效率。
使用干净、柔软的布清洁仪器表面,并避免使用有害的化学清洁剂。
3.2. 调校和校准定期对多基体火花直读光谱仪进行调校和校准是保证准确分析结果的关键。
直读光谱仪操作规程直读光谱仪操作规程一、概述直读光谱仪是一种光谱测量设备,用于获取样本的反射光谱或吸收光谱信息。
本操作规程旨在指导操作人员正确使用直读光谱仪,确保测量结果的准确性和可靠性。
二、操作前的准备1. 检查仪器是否处于正常工作状态,包括仪器的电源、仪表面板、传感器等部件。
2. 确保光谱仪周围环境干净,无明显的光污染。
3. 根据需要准备好样本,并确保样本表面干净、光滑,无明显污渍或损伤。
三、操作流程1. 打开光谱仪电源,待指示灯亮起后,等待仪器自检完成。
2. 按照仪器说明书正确安装和调整相关附件,如光纤头、样品架等。
3. 将样品置于光谱仪的样品台上,并调整好样品的位置,确保样品与光谱仪的探测器之间的距离适当。
4. 启动光谱仪软件,并根据软件提示进行参数设置,包括光谱范围、积分时间等。
5. 点击开始测量按钮,仪器开始进行光谱扫描。
6. 在测量过程中,确保样品不受干扰,避免移动样品或触摸样品表面。
7. 稍等片刻,待测量完成后,保存测量结果,并关闭光谱仪软件。
8. 关闭光谱仪电源,切断电源供应。
四、注意事项1. 操作人员需要具备相关的光谱仪使用知识和操作经验,才能进行正确的测量操作。
2. 在进行测量前,应检查样品的表面,确保无灰尘、指纹或其他污渍,以免影响测量结果的准确性。
3. 使用光谱仪时,应避免阳光直射或其他强光照射到样品上,以免产生背景干扰。
4. 在测量过程中,样品和光谱仪之间应保持稳定,避免移动或触摸样品,以免引起光谱波动。
5. 光谱仪应定期进行校准和维护,以保证测量结果的准确性和可靠性。
6. 在测量结束后,应及时关闭光谱仪电源,避免长时间处于开启状态,以节约能源和延长仪器寿命。
五、故障处理1. 若光谱仪无法开启或无法进行测量,可先检查电源是否连接正常,再检查仪器是否有故障提示;如无法解决问题,请及时联系维修人员。
2. 若在测量过程中出现异常波动或异常结果,可先检查样品是否有问题,如样品表面是否干净,是否存在损伤等;如问题仍存在,请检查光谱仪和相关附件是否正常,如有需要,请联系维修人员。
多基体直读光谱仪安全操作及保养规程一、前言二、安全操作规程1、操作前准备1.1操作人员应具备与光谱仪操作相关的专业知识,并熟悉仪器的操作方法。
1.2在操作前应检查仪器是否处于正常工作状态,检查电源线和连接线是否完好。
1.3准备好所需的样品和试剂,并确保其符合安全要求。
2、操作过程2.1严格按照操作手册的要求进行操作,不得随意更改仪器参数。
2.2打开光谱仪电源前,确保仪器周围环境安全,禁止在使用过程中进行其他电器操作。
2.3操作过程中应稳定仪器,避免碰撞和振动,防止对仪器造成损坏。
2.4使用样品时应注意防护措施,避免直接接触有毒、腐蚀性或易燃的物质。
2.5注意仪器的温度,避免过热对仪器和人员造成危害。
3、操作后处理3.1关闭光谱仪电源时,应先断开电源,再拔掉连接线,并确保仪器停止运行。
3.2清理工作台面和操作区域,将使用过的试剂和样品按规定处置。
3.3定期对仪器进行维护和保养,清洁光学部件,更换损坏的部件。
三、仪器保养规程1、保持周围环境清洁干燥,避免灰尘、水汽等物质进入仪器。
2、定期对仪器进行内部和外部的清洁,使用专用的清洁剂和软布擦拭仪器表面。
3、保持仪器温度适宜,不得暴露于高温或低温环境中。
4、定期检查仪器的电源线和连接线,确保其完好。
5、定期检查仪器的功能和性能,如发现异常应及时修理或更换损坏的部件。
6、仪器长时间不使用时,应进行适当的包装和贮存,避免灰尘和湿气对仪器造成损害。
7、将仪器保持在水平位置,避免倾斜和颠簸。
四、紧急措施1、发生仪器故障或意外情况时,应立即停止使用并断开电源,通知专业人员进行修理。
2、发生溢液、泄漏等情况时应立即进行紧急处理,避免对人员和仪器造成危害。
五、总结本安全操作及保养规程是为确保多基体直读光谱仪的正常运行和使用人员的安全而制定的。
在操作光谱仪时,操作人员应严格按照规程进行操作,并定期对仪器进行维护和保养,及时修理和更换损坏的部件。
此外,在遇到紧急情况时,应立即采取措施保护人员和仪器的安全。

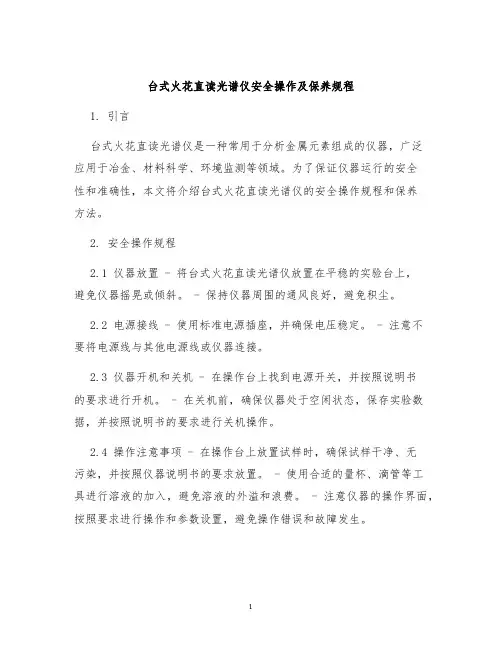

台式火花直读光谱仪安全操作及保养规程1. 引言台式火花直读光谱仪是一种常用于分析金属元素组成的仪器,广泛应用于冶金、材料科学、环境监测等领域。
为了保证仪器运行的安全性和准确性,本文将介绍台式火花直读光谱仪的安全操作规程和保养方法。
2. 安全操作规程2.1 仪器放置 - 将台式火花直读光谱仪放置在平稳的实验台上,避免仪器摇晃或倾斜。
- 保持仪器周围的通风良好,避免积尘。
2.2 电源接线 - 使用标准电源插座,并确保电压稳定。
- 注意不要将电源线与其他电源线或仪器连接。
2.3 仪器开机和关机 - 在操作台上找到电源开关,并按照说明书的要求进行开机。
- 在关机前,确保仪器处于空闲状态,保存实验数据,并按照说明书的要求进行关机操作。
2.4 操作注意事项 - 在操作台上放置试样时,确保试样干净、无污染,并按照仪器说明书的要求放置。
- 使用合适的量杯、滴管等工具进行溶液的加入,避免溶液的外溢和浪费。
- 注意仪器的操作界面,按照要求进行操作和参数设置,避免操作错误和故障发生。
2.5 个人防护措施 - 操作人员应佩戴防护眼镜、手套等个人防护装备,以防试样扩散和对身体造成伤害。
- 如实验中产生有毒气体或污染物,请及时通风处理,确保操作环境的安全和卫生。
3. 保养规程3.1 仪器日常清洁 - 使用柔软的干布或纸巾轻轻擦拭仪器表面,避免使用含有酸碱等腐蚀性物质的清洁剂。
- 定期清理仪器周围的灰尘和杂物,保持环境清洁。
3.2 仪器部件保养 - 检查并清理火花直读光谱仪的电极、玻璃窗口等关键部件。
如果有损坏或污染,及时更换或清洗。
- 定期检查光源和检测器的状态,确保其正常工作。
3.3 仪器维护与校准 - 按照仪器说明书的要求,定期进行仪器的维护和校准。
- 如出现故障,请及时联系仪器维修人员进行维护和修理,不要擅自拆卸或修复仪器。
4. 总结台式火花直读光谱仪作为一种重要的分析仪器,在使用过程中需要严格遵守安全操作规程,并进行定期的保养和维护。
ARL直读光谱仪操作与维护一.原理原理图如下。
光谱仪原理图二.操作与维护由于此设备属进口设备,价格比较贵,所以我们在使用过程中一定要正确操作,试验完毕还需要维护和保养,在此我通过自己长时间的使用和学习,将自己总结的操作与维护规程写出来,供读者参考。
1.检测准备1.1检测人员必须持有相应的技术资质证,并按标准GB/T4336-2002进行。
1.2仪器使用前,应认真阅读说明书,并检查ARL3460是否完好。
1.3检测样品表面需干净,不能带油、水、漆、锈等杂质检测。
1.4开机应先通氩气再通电:连接99.999%的高纯氩,气瓶压力不低于1MPa,输出气压为0.3MPa。
连接220V电源,置开关状态为“I”,按屏幕旁边的“ON”键开机。
1.5在开机过程中,屏幕上出现非错误性提示,直接按屏幕上按钮“YES”通过,遇到错误信息需按说明书或者技术人员指示执行操作。
1.6开机后需等待仪器稳定后方可测量(温度计不闪烁并消失),在等待仪器稳定这段时间里可以打磨试样,并通过探头上右边按钮“○←”或键盘上“Ctrl+F”键放气检查气体流量是否为4.5升/分。
2操作过程2.1开始测量:如果屏幕不在测量(Measurement)状态下则需按菜单(Menu)下选择测量(Measurement)菜单转换为测量状态,激发废样10次以上,再根据来样选择工作曲线(Select Mode),选择成分与试样成分相近的标样进行偏差检查,如果偏差比较小(一般小数点后双零)就可以测量了。
在选择检测样品名称(Select )菜单下可以对检测样品输入新名称(Enter new name)。
2.2数据处理:每个试样测量结束后需选择偏差比较小的3次或3次以上测量结果,在结果(Results)菜单下对测量平均值进行打印(Print result)。
2.3关机:关机应先关闭氩气,再在屏幕上选择“OFF”或菜单( Menu)关机(Shutdown),关机完毕后松开氩气瓶上减压阀,并将仪器电源开关置为“0”状态,断开电源,放置好工具和样品。
全谱直读光谱仪商安全操作及保养规程全谱直读光谱仪是一种常用的分析仪器,广泛应用于材料、化学、生物等领域。
为了确保安全运行以及保证测试数据的准确性,必须遵守以下操作规程和保养规程。
安全操作规程1. 前期准备在使用全谱直读光谱仪前,请先检查仪器及其周边设备是否正常。
特别注意:•电源、气源及水源是否充足,且接口清洁无水分。
•光源、检测器、光学系统及窗口是否干净。
2. 操作流程2.1 打开仪器将电源插头插入市电插座,并按下仪器面板上的电源开关。
2.2 设置实验条件根据测试要求或者已有的测试方法设置仪器工作参数。
2.3 加样品将制备好的试样注入仪器的样品室,注意容量控制及注入方法。
2.4 启动测试按下启动测试按钮,开始进行测试。
过程中请勿移动仪器。
2.5 关闭仪器测试完毕后,按下关闭按钮,待仪器自动关机后,拔下电源插头。
3. 操作注意事项在使用全谱直读光谱仪时,还需要注意以下几点:•仪器外壳不能随意拆卸或修改,如需要更换部件必须联系技术人员操作。
•仪器在运行过程中,尽可能保持平稳,避免拖动或摆放不平稳。
•操作过程中,避免身上穿着金属裤扣、手表、项链等,防止对测试结果产生影响。
•测试前后需要对仪器进行清洁、消毒并妥善保管。
保养规程1. 仪器日常保养全谱直读光谱仪需要保持良好的清洁和消毒状态,特别需要保证以下器件及周边设备的清洁:•样品室内壁及窗口;•光源、检测器及光学系统;•滤光镜和其他光学元件;•电缆连接头、盖板及接口。
清洁过程中,请使用纯水或清洗液清洁,禁止使用酸、碱等化学品。
2. 镜片维护光学系统中的各种镜片需要定期清洗和维护。
具体操作如下:•使用抹布、纱布或者化妆棉清洁镜片表面,注意擦拭时不要涂上指纹油等油脂。
•对于粘附困难的脏污,可以稍加喷雾除了后再进行擦拭。
•对于经常接触的镜片可以采用专业的抗静电保护剂进行维护。
3. 维护外观仪器的外观需要定期进行维护,特别是表面的涂层、印刷字体等。
操作过程请遵循以下原则:•使用柔软的干净布擦拭,避免使用刷子、砂纸等刮擦类器具。
直读光谱仪操作规程(总3页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--直读光谱仪操作规程一、仪器准备仪器的开启1.开机前检查主机和计算机与UPS连接是否正常,环境是否满足仪器要求:室温25±5℃,湿度≤80%,确认满足后进行下一步操作。
2.合上仪器主电源开关,再将主机上开关旋至“ON”的位置,即打开主机和电脑。
氩气的准备1.确定所使用的氩气纯度为≥%。
1.调节氩气瓶减压器至氩气压力在±范围内,流量为800L/h,并保证气瓶内氩气压力不低于1MPa。
软件的准备1.待计算机完全启动完毕后,打开oblfwin软件程序。
2.按F2查看系统参数,满足仪器分析要求的参数为:真空度>,光电倍增管温度稳定在32℃,光电倍增管上的负高压为950V,狭缝位置与仪器出厂时设定的初始位置接近。
3.一般仪器在开启1h左右系统各参数值可达到光谱仪分析要求,如果没有问题在系统达到真空度后即可进行常规分析,但漂移校正必须在仪器达到高度热稳定后才能进行。
二、样品准备1.检查光谱磨样机运行是否正常。
2.将收到的炉前高温样品进行流水冷却。
3.检查样品高度不小于20mm,直径不小于30mm,无裂缝、气孔。
4.对样品进行粗磨,粗磨采用的砂轮片的规格为41-400**32mm,磨料粒度为30.5.将粗磨磨去氧化层表面的样品在氧化铝砂纸上细磨,砂纸磨料粒度为60.6.检查细磨好的样品,样品表面平整、光滑,纹路一致,无过热现象,无缩孔、夹杂、裂纹,无表面污染。
三、试样分析日常试样分析中,一般选择材料牌号控制进行分析,依据已建立好的材料牌号对各种样品进行分析。
控制样品的激发1.在oblfwin主界面中点击“Analysis”(分析)键,选择“control Analysis”在出现的对话框中选择合金牌号进入控制分析界面。
2.在控制分析界面按F7进入控制样品激发界面。
3.将磨好的控制样品放在激发台上,按仪器上的绿色按钮开始激发,激发完毕后用钢刷清理电极,将控制样品换个位置放在激发台上重复上述工作进行第二次激发。
杰博直读光谱仪安全操作及保养规程前言直读光谱仪是一种常用的分析仪器,它能够通过对样品光谱的直接读数来获得物质成分和结构的信息。
作为常用的先进分析仪器,这种仪器具有很高的分析精度和可靠性。
然而,尽管直读光谱仪在许多领域中发挥了重要作用,但在日常使用过程中仍然存在安全隐患。
为了保障用户的人身安全、保护仪器,本文将对杰博直读光谱仪的安全操作和保养规程进行详细介绍。
一、安全操作规程1.在使用直读光谱仪的过程中,必须先紧急停止设备,在紧急停机按钮松开前,不能进行其他操作。
2.在操作前必须做好相应的准备工作。
例如,准备好样品瓶、样品袋、计算机等,保证操作区域无皮肤刺激性、可燃或易燃物品、强烈光源和吸入性物质等。
3.在进行样品测试之前,必须保证所有的所有样品都已经经过预处理,如过滤和冷却等。
尤其对于易挥发和有毒有害的物质要格外注意。
4.在进行样品测试之前,清理仪器表面,以保证样品污染的最小化。
一旦发现样品污染,立即清除并更换仪器的配件。
5.在操作过程中,必须按照仪器的说明进行操作,不得随意更改仪器的参数,如A、B或C曲线的选择、扫描范围、积分时间等,否则会影响实验结果。
6.在操作过程中,必须保证仪器稳定,不能晃动或确认设备的平衡状态,避免操作过程中发生倾倒、碰撞等情况。
7.在操作过程中,必须佩戴防护手套、眼镜,避免使用过程中发生皮肤刺激或光照射伤害。
8.在操作过程中,严禁将仪器或样品带离操作区域,否则会影响实验结果。
二、保养规程1.在平常使用过程中,必须保证仪器的干燥、清洁和无损伤,使其的技术参数恒定。
2.在仪器运作期间,必须要将样品清洗,避免样品污染。
3.在仪器运作期间,样品的处理过程中,必须要注意样品的取样方法,避免样品污染等各种不良事情发生。
4.在使用过程中,必须要使用绝缘材料和稳定性良好的材料进行保护,不可带带防尘和锐物进行保护。
5.在使用过程中,用完样品后,必须要及时清洗样品仓,避免样品污染。
6.在仪器运作过程中,必须要进行液位检查,确保液位不低于标记线,以免发生样品灼伤。
OBLF直读光谱仪操作规程及安全注意事项一、目的为保证仪器的正常使用和运行,规范检测人员的操作程序,降低检测的出错率和设备故障率,确保检测工作的顺利进行,提高工作效率,特制定本规程。
二、操作规程1、仪器的开机1.1、开机前必须先检查环境条件是否满足仪器要求,温度23±2℃,湿度≤60%,确认满足后进行下一步操作。
1.2、合上主电源开关,开启稳压电源开关,再将主机左侧开关旋至ON,即打开主机和电脑。
1.3、调节输入仪器的氩气压力和流量,一般氩气瓶减压器出口压力调节至0.35MPa,流量600L/min,且保证氩气达到检测要求所需的纯度99.999%以上。
气瓶内剩余氩气不得低于1.5Mpa,以备充气前洗瓶使用。
1.4、待计算机完全开启后,在Windows目录下用鼠标双击OBLF Win图标启动程序。
在主菜单中点System Values<F2>(系统评价<F2>)检查仪器状态。
正常情况下,(1)Vacuum Value(真空度)应大于0.8,真空泵工作时间显示应小于5% 。
(2)Temperature(温度)32±0.1℃。
(3)高压值,一般情况下在真空值达到0.8以后光电倍增管上会加上950V高压。
(4)Profiling(仿形),即描迹后狭缝的位置。
1.5、一般30分钟至1个小时左右系统值即可达到光谱分析仪特定的范围内,如果没有问题在系统达到真空度后即可进行常规分析,但仪器校正必须在仪器达到高度热稳定后才能进行。
2、试样分析2.1、供分析的样品,要求均匀,无气孔、砂眼等,样品的高度10-30mm,直径不小于30mm 。
制备后的样品应该能代表要分析测试的整体材料,表面要平整光滑、样品要均匀无夹杂和缺陷且所要分析的平面未被污染过。
2.2、试样分析一般分为日常分析和材料牌号控制分析两种:2.2.1在仪器的主操作界面上点击Analysis键,然后选择Routine Analysis(日常分析)项目,在弹出的分析基体选择窗口中选中所要分析的基体,点OK键进入选择分析程序界面,选中想要选择的分析程序,点OK键进入设定分析条件界面。
全谱直读光谱仪安全操作及保养规程一、前言全谱直读光谱仪是一种在材料科学、化学、生物学和医学等领域广泛应用的分析仪器设备。
然而,如何正确操作并且维护光谱仪是需要注意的问题。
为了确保实验室的安全和仪器的正常运行,保护实验人员和设备,下面将介绍全谱直读光谱仪的安全操作及保养规程。
二、安全操作规程1.仪器的放置。
全谱直读光谱仪通常采用台式结构,使用过程中放置在坚实、平稳、不易振动和有足够空间的实验室工作台上。
在光谱仪后方应当有足够的空间用来连接电脑和仪器主机,同时还要有足够的空间透过显示屏观察样品放置位置。
2.仪器电源的接线。
在进行任何操作之前,务必检查仪器的电源线是否插紧,电源插头是否接地。
电源必须有接地,以防止电机或设备误电击、起火风险。
3.仪器的开机和关机。
开机前,必须按照说明书的步骤操作,并确保所有设置正确。
在操作期间,不要随意中断进程,关闭软件或电脑。
关机前,确保保存数据,依照仪器说明书关闭仪器,并断开电源线。
4.仪器的清洁。
在操作期间,必须保持仪器表面干净,避免样品或材料残留。
可以用干净的布擦拭、打扫,但要避免清洁时死角或通风口覆盖霉菌或其他杂质。
5.样品的处理。
在实验中要保证样品每次放置的位置是稳定的,确保样品不偏移或扰动光谱仪的读取。
任何具有较高的辐射、火灾、毒害、爆炸等危险的样品,应严格按照标准操作程序和安全防护措施进行操作。
6.技术人员的资质和保护。
对于涉及到较高危险的实验,必须经过特定的技术人员培训认证后方可进行。
同时,在实验过程中,工作人员必须按照相关的规章制度和安全防范措施进行操作、穿戴防护装备。
三、仪器保养规范1.定期清洁光密封室。
光密封室是负责保护样品和光源的封闭金属仓,光谱仪的吸氧杠杆、夹具和运转装置也都在里面。
每个月至少应清理一次光密封室,以确保里面没有灰尘或杂质。
清理时切勿用针或抓的方式,避免损坏里面的零部件。
如果出现零部件的问题,应及时联系厂家。
2.定期清理样品盖板和样品台。
紧凑型直读光谱仪安全操作及保养规程前言紧凑型直读光谱仪是一种高精度的光谱仪,广泛应用于化学、物理、生物等领域的实验室和工业生产中。
在使用光谱仪的过程中,为确保实验人员和仪器的安全,需要遵守一系列的安全操作规程。
同时,对于仪器的保养也是非常重要的。
本文将介绍紧凑型直读光谱仪的安全操作规程和保养方法。
安全操作规程1. 准备工作在使用紧凑型直读光谱仪时,应首先进行一些准备工作,以确保实验室环境和仪器本身的安全。
1.1 实验室环境在实验室中使用光谱仪时,应遵循以下规定:•实验室应保持干燥和清洁,避免灰尘和杂质对仪器的影响。
•禁止在实验室内吸烟、进食,以及携带易燃、易爆等危险品入内。
•实验室应配备相应的消防器材和急救设备。
1.2 仪器准备在使用光谱仪时,应进行以下仪器准备:•在使用前,应检查仪器的配件是否齐全,检查电源和线路是否正常。
•首次使用时,应先进行仪器的初步调试和质量检查,确保仪器的正常工作和准确性。
•在使用前,应仔细阅读仪器的操作手册,了解仪器的基本原理和操作方法。
2. 操作规程在使用光谱仪时,应遵守以下操作规程:2.1 正确接线在操作光谱仪时,应确保正确接线。
对于不懂电器的实验人员均应避免操作电源线和电路连接,以免发生意外。
2.2 正确放置和调节在操作光谱仪时,应正确放置和调节仪器,以确保实验数据的准确性。
具体要求如下:•光源、光谱仪、取样器应分别摆放稳定,位置确定,不被外界攻击影响。
•取样器与分析样品之间应完全贴合,遮光板必须紧密贴合,以消除不必要的光线干扰。
•仪器的调节要轻微,以免损坏仪器。
2.3 正确操作在操作光谱仪时,应遵守以下原则:•操作时穿戴安全防护设备,如手套、护目镜等。
•操作时不触摸光束,避免指纹和油污污染光源、检测器和光学元件。
•操作时应按照操作手册正确地操作,不擅自拆卸仪器或进行不当维护。
3. 使用后的安全处理在完成光谱仪使用后,应按以下方法进行安全处理:3.1 仪器关闭在使用完光谱仪后,应及时关闭仪器,拔掉插头或者断开电源开关。
ARL4460/3460直读光谱仪技术操作和日常维护规程我室采用由美国Thermo集团瑞士ARL公司生产的ARL4460/3460型光电直读光谱仪来检测钢中各种合金元素及残余元素的定量分析。
主要技术参数:短期精度RSD=0.5% 长期精度RSD=1%载气使用高纯氩气≥99.996% 室温恒定±5℃电源(二相)AC220±5V 50HZ 稳压器≥5KVA其工作原理是利用电火花的高温使被测样品中各元素从固态直接激发而发射出各元素的特征谱线,每种元素发射光谱谱线强度正比于样品中该元素的含量,经光栅分光后,特征光谱线通过出射狭缝射入各自的光电倍增管后,将光信号强度转换为电信号强度并通过计算机计算出各种元素的浓度值的过程。
ARL4460/3460金属分析仪具有检出限低、分析精度高和性能稳定等特点;是一种同时式光电直读光谱仪,该仪器主要由四部分组成:(1)激发光源,为样品提供能量;(2)色散装置,分立开不同的波长;(3)电子装置,测量每一个波长的发光强度;(4)计算机,处理测量值和控制仪器。
ARL4460/3460金属金属分析仪利用先进的WinOE分析软件,在国内外用于钢铁冶金行业常用元素的定量分析仪器,其广泛用于炉前快速分析。
1操作步骤:1.1开机(开机顺序不能颠倒,必须按顺序进行,否则可能损伤仪器);1.1.1打开稳压器开关;1.1.2打开光谱仪主电源开关即 MAINS 16A;1.1.3打开真空泵电源开关即 VACUUM PUMP;1.1.4打开水泵电源开关即 WATER PUMP;1.1.5打开电子板电源开关即 ELECTRONICS;1.1.6打开负高压电源开关即 HVPS;1.1.7打开计算机。
1.2打开氩气(Ar2),控制0.3MPa>低压表压力>0.2MPa;氩气要求纯度≥99.995%,液氩效果更佳。
1.3分析步骤:1.3.1运行WinOE进入分析程序;1.3.2选择样品分析即单击Production/Analysis(或键下F2);1.3.3选择相应分析任务即单击Change Task;1.3.4放上样品,关上激发台门;1.3.5在Sample ID处输入样品编号后,点击Sample Detail OK按钮仪器开始样品分析,在分析过程中如果发现放错试样或想中断分析,可点击Abort按钮即可中断本次分析;再一次分析仅需单击Analyse Again即可;1.3.6分析过程中要经常用电极刷清理电极,用脱脂棉或软布擦去激发台上的金属粉尘和其它粉尘,以确保每次分析的准确性;1.3.7样品分析结束,打印或存储结果即单击Analysis complete;1.3.8切换分析任务或退出分析程序即单击Change Task或Exit。
1.4关机(关机顺序同样也不能颠倒,它与开机顺序相反,即遵循“先开后关,后开先关”的原则);1.4.1关闭计算机;1.4.2关闭负高压电源开关即 HVPS;1.4.3关闭电子板电源开关即 ELECTRONICS;1.4.4关闭水泵电源开关即 WATER PUMP;1.4.5关闭真空泵电源开关即 VACUUM PUMP;1.4.6关闭光谱仪主电源开关即 MAINS 16A;1.4.7关闭稳压器开关;备注说明:请严格执行开关机顺序!若无特殊情况(强雷雨天或停电),光谱仪严禁频繁开关机,在正常情况下光谱仪应处于常开状态,氩气及计算机可以关闭。
如果达一周以上不生产,则关闭仪器;得到通知准备生产时提前24小时打开仪器检测系统,氩气在1小时前打开。
2日常分析:日常分析通常是指定量分析,主要包括狭缝定位(也叫描迹)、标准化和浓度分析三部分操作, 狭缝定位、标准化是浓度分析的前期准备工作。
2.1狭缝定位(描迹)ARL直读光谱仪具有非常好的稳定性,但受环境温度的急剧变化、振动等因素的影响,狭缝位置会发生微小的变化。
因此需要根据其情况定期进行描迹检查,描迹检查所用样品要求被检查的元素含量适中。
一般每个月或更长时间进行一次描迹检查,当数据不稳定时,尤其是在刚做完标准化即漂移校正后α(Alpha)、β(Beta)系数值严重超标或者几小时之内很快又漂移的情况下,Beta值是一个接近零的正数或负数;Alpha值是一个接近1的正数,在0.5—3.0之间是可以接受的,否则就需要进行狭缝描迹,狭缝描迹后再进行标准化。
2.2标准化(漂移校正)由于仪器的电器元件、光学元件及环境的不稳定性,会造成仪器的漂移。
漂移校正使得仪器能够提供精确可靠的数据结果。
在以下情况下需要进行标准化:A、根据其工作不定期进行B、仪器搬动后C、描迹后D、更换氩气后E、仪器维护后(清洁激发室、透镜、更换真空油或磨片等)F、分析数据不理想,偏差较大总而言之,通常标准化的频率由操作者根据实际情况来掌握。
2.2.1选定标准化的曲线2.2.2进入标准化分析程序,放上标准化对应样块(备注:标准化样块千万要对应其编号);然后激发(每一标准化样块至少须激发3次以上)。
2.2.3选择所需要的分析结果(浓度值或光强值接近的),放弃偏差较大的结果,完成一次标准化。
2.3浓度分析(Concentraion Analysis)即日常分析2.3.1每个班在接班之后,首先必须进行标准样块(控样)的测试,目的是了解仪器的工作情况,标准样块测试合格后再进行未知试样的分析。
2.3.2数据传输,对来试样分析完毕后,对分析数据进行处理和认定,并准确快速地将分析数据传输到炉前操作室,同时将分析数据存盘备查。
3、仪器日常检查与维护:3.1检查仪器状态在每次开始工作之前,首先检查仪器的工作参数,确保仪器能够正常运行。
仪器的自诊断系统将提供这些参数,并对异常参数提出警告。
3.1.1、Vacuum(真空度)。
开机后两小时以后仍出现警告,请检查真空泵是否开启,光谱仪进气阀是否关闭。
3.1.2、Sptemp(光谱室温度)。
温度过低并且没有升高的趋势,检查加热系统及空调是否开启,温度过高则检查操作室温度是否过高。
3.1.3、Mains(电源)。
不正常请由电工检查稳压器是否工作正常。
3.1.4、Neg.1kv;Pos.5v;Neg.12v;Pos.24v;Neg.100v分别为-1000v、+5v、+12v、-12V、+24V、-100V电源,不正常时需维护人员检查电子系统,或与ARL工程部联系。
3.2疲劳灯与暗电流这是两项用于诊断仪器故障的试验.其试验结果可以更好的判断仪器所出现的问题。
疲劳灯试验能帮助判断仪器光学系统所出现的问题;暗电流试验能帮助判断仪器电子系统所出现的问题。
日常维护人员一般每一季度对这两项进行试验,并妥善保留数据,以便仪器出问题时进行查阅。
3.2.1疲劳灯试验和暗电流试验操作过程:在Production/Analysis__Analysis下选择ntensitymeasurement进入未知样品强度测量窗口。
单击Change Task按钮;选择LAMP(疲劳灯试验)或DARK(暗电流实验),单击OK返回。
单击Sample Details OK,进行第一次分析(该试验不需激发样品,所以无需在激发台上放置样品),单击Analysis Again,完成11次测量后,窗口下方出现下列按钮;单击Print 按钮出现提示框,单击All Runs+Average打印每次分析结果及平均值。
单击Continue按钮出现提示框后按Yes保存结果并返回。
3.2.2清理分析电极清理分析电极,一般在每次分析前。
刷电极时要避免电极刷碰到激发台孔的边缘。
3.2.3清理激发台和火花室清理激发台和火花室,每周至少一次,本项工作应由日常维护人员来进行。
注意火花室里的玻璃杯(大白杯)不要碰坏,请先用吸尘器进行清理,再可用蘸酒精的脱脂棉对玻璃杯及激发室壁等进行擦拭即可,如果玻璃杯因多次激发后留下的污垢太多而无法清理掉时或玻璃杯有损坏时需要更换,否则影响分析结果。
3.2.4清理仪器背面的换气过滤片清理仪器背面的换气过滤片,经常清理有助于降低电子柜的温度和清洁。
本项工作应由日常维护人员来进行,每月用吸尘器清理一次。
过脏时可用水洗,加适量去污剂,可上下挤压,不要揉搓或刷洗,完全晾干后使用。
3.2.5清理氩气出气口过滤器清理氩气出气口过滤器,因某些基体的粉尘可能会自燃,所以需仪器没有激发样品下待机5-10钟后进行清理。
清理时慢慢旋开过滤器,在空气中放置几分钟后再用吸尘器清理过滤器芯。
本项工作应由日常维护人员来进行,一般每周清理一次,可视工作量的大小延长或缩短清理周期。
3.2.6电子柜和光源箱根据操作室环境情况而定,定期清洁电子柜和光源箱的每一块电路板和母板上的灰尘,并检查其与母板的接镞触是否良好。
每一年进行一次,由维护人员或Thermo ARL的专业工程技术人员完成。
3.2.7真空系统ARL3460是油泵,每周至少检查一次真空泵油面高度,当油的液面高度处于最高和中间时,泵具有最佳的性能和使用寿命。
油位低于中线时要考虑补加ARL专用真空油,如果当泵噪声加大真空度读数过高或者油面比较混浊较黑时,就要考虑更换真空油。
ARL4460是膜片泵和分子泵,膜片泵一般半年至一年需要更换其膜片,(第一次更换时需要在ARL工程师的指导下进行)以后只需在我们自己的维护人员完成。
真空泵效率低会导致真空度不好,可能是分子泵和膜片泵的组合即膜片泵漏气的原因或分子泵的速度低而导致(检查分子泵控制板上的指示灯绿色亮为达指定速度)。
3.2.8日常数据的处理及备份日常分析的数据经处理存盘保存即可,这里主要是指在每次做完狭缝定位,进行曲线标准化后的数据需要进行备份,目的是如果计算机出现系统无法启动或数据丢失、病毒等问题时能在较短的时间内恢复正常工作。
本项工作由日常维护人员不定期来完成。
