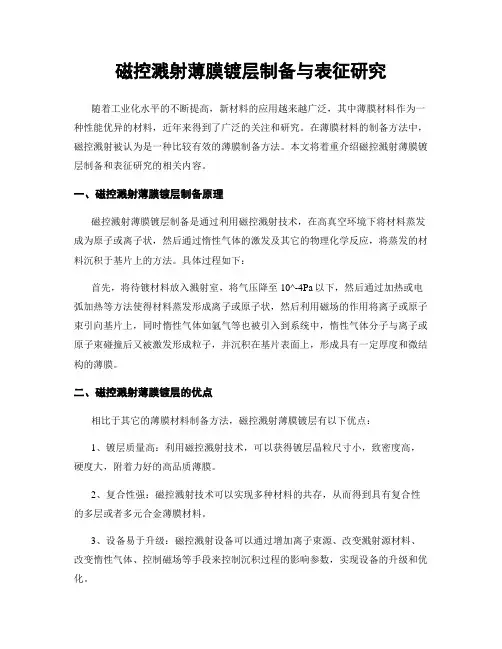

磁控溅射薄膜镀层制备与表征研究随着工业化水平的不断提高，新材料的应用越来越广泛，其中薄膜材料作为一种性能优异的材料，近年来得到了广泛的关注和研究。

在薄膜材料的制备方法中，磁控溅射被认为是一种比较有效的薄膜制备方法。

本文将着重介绍磁控溅射薄膜镀层制备和表征研究的相关内容。

一、磁控溅射薄膜镀层制备原理磁控溅射薄膜镀层制备是通过利用磁控溅射技术，在高真空环境下将材料蒸发成为原子或离子状，然后通过惰性气体的激发及其它的物理化学反应，将蒸发的材料沉积于基片上的方法。

具体过程如下：首先，将待镀材料放入溅射室，将气压降至10^-4Pa以下，然后通过加热或电弧加热等方法使得材料蒸发形成离子或原子状，然后利用磁场的作用将离子或原子束引向基片上，同时惰性气体如氩气等也被引入到系统中，惰性气体分子与离子或原子束碰撞后又被激发形成粒子，并沉积在基片表面上，形成具有一定厚度和微结构的薄膜。

二、磁控溅射薄膜镀层的优点相比于其它的薄膜材料制备方法，磁控溅射薄膜镀层有以下优点：1、镀层质量高：利用磁控溅射技术，可以获得镀层晶粒尺寸小，致密度高，硬度大，附着力好的高品质薄膜。

2、复合性强：磁控溅射技术可以实现多种材料的共存，从而得到具有复合性的多层或者多元合金薄膜材料。

3、设备易于升级：磁控溅射设备可以通过增加离子束源、改变溅射源材料、改变惰性气体、控制磁场等手段来控制沉积过程的影响参数，实现设备的升级和优化。

三、磁控溅射薄膜镀层的表征方法对磁控溅射薄膜材料的表征主要是基于以下性能指标进行的：1、厚度：利用显微镜、探针仪等手段测量薄膜材料的厚度。

2、结构：采用X射线衍射、扫描电镜等方法对薄膜材料的结构进行重点的分析。

3、物理性能：主要包括镀层抗磨性、耐腐蚀性、硬度等性能，可以通过微纳硬度测试仪、摩擦磨损试验等方法进行。

4、光学性能：包括反射率、透过率、折射率等指标，可以利用特定实验装置进行测量。

四、磁控溅射薄膜在应用领域的前景磁控溅射薄膜技术在实际应用中，可以制备出耐磨、耐腐蚀、隔热等材料，应用广泛，主要可以应用于电子、光电、医药、汽车、航空等领域，并有着广阔的发展前景。

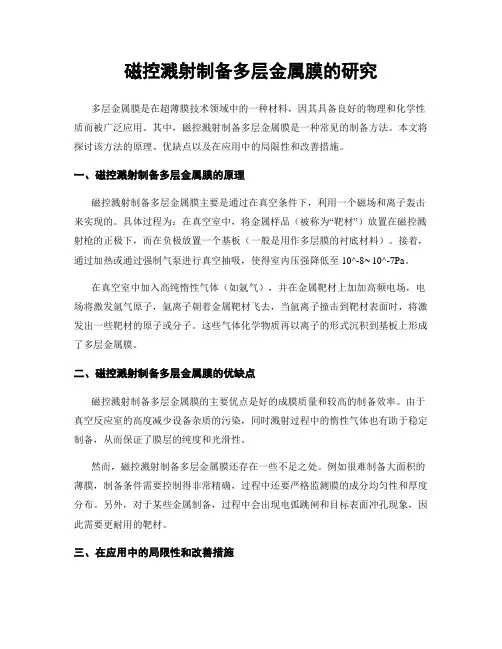

磁控溅射制备多层金属膜的研究多层金属膜是在超薄膜技术领域中的一种材料，因其具备良好的物理和化学性质而被广泛应用。

其中，磁控溅射制备多层金属膜是一种常见的制备方法。

本文将探讨该方法的原理、优缺点以及在应用中的局限性和改善措施。

一、磁控溅射制备多层金属膜的原理磁控溅射制备多层金属膜主要是通过在真空条件下，利用一个磁场和离子轰击来实现的。

具体过程为：在真空室中，将金属样品（被称为“靶材”）放置在磁控溅射枪的正极下，而在负极放置一个基板（一般是用作多层膜的衬底材料）。

接着，通过加热或通过强制气泵进行真空抽吸，使得室内压强降低至10^-8∼10^-7Pa。

在真空室中加入高纯惰性气体（如氩气），并在金属靶材上加加高频电场，电场将激发氩气原子，氩离子朝着金属靶材飞去，当氩离子撞击到靶材表面时，将激发出一些靶材的原子或分子。

这些气体化学物质再以离子的形式沉积到基板上形成了多层金属膜。

二、磁控溅射制备多层金属膜的优缺点磁控溅射制备多层金属膜的主要优点是好的成膜质量和较高的制备效率。

由于真空反应室的高度减少设备杂质的污染，同时溅射过程中的惰性气体也有助于稳定制备，从而保证了膜层的纯度和光滑性。

然而，磁控溅射制备多层金属膜还存在一些不足之处。

例如很难制备大面积的薄膜，制备条件需要控制得非常精确，过程中还要严格监测膜的成分均匀性和厚度分布。

另外，对于某些金属制备，过程中会出现电弧跳闸和目标表面冲孔现象，因此需要更耐用的靶材。

三、在应用中的局限性和改善措施磁控溅射制备多层金属膜在应用中的局限性也很明显，比如难以制备大面积薄膜和部分不能制备高沟槽纵向结构等。

在此基础上，一些晶体和热膨胀系数相差较大的金属材料制备多层膜，也存在困难。

为解决上述问题，需要对磁控溅射制备多层金属膜技术进行技术创新和改进。

例如改进靶材材料，采用更加稳定的加热条件来保持材料的稳定性；通过射流控制和微射流等技术，使流线更加均匀，提高成膜质量和成膜效率；增加气体类型和控制放电速率等措施，对制备特殊纵向结构进行研究，并提高内在紧张度控制等方面进行改进和创新。

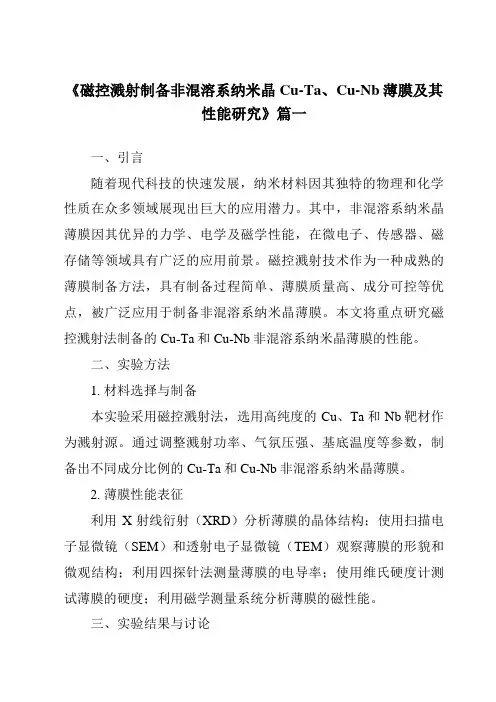

《磁控溅射制备非混溶系纳米晶Cu-Ta、Cu-Nb薄膜及其性能研究》篇一一、引言随着现代科技的快速发展，纳米材料因其独特的物理和化学性质在众多领域展现出巨大的应用潜力。

其中，非混溶系纳米晶薄膜因其优异的力学、电学及磁学性能，在微电子、传感器、磁存储等领域具有广泛的应用前景。

磁控溅射技术作为一种成熟的薄膜制备方法，具有制备过程简单、薄膜质量高、成分可控等优点，被广泛应用于制备非混溶系纳米晶薄膜。

本文将重点研究磁控溅射法制备的Cu-Ta和Cu-Nb非混溶系纳米晶薄膜的性能。

二、实验方法1. 材料选择与制备本实验采用磁控溅射法，选用高纯度的Cu、Ta和Nb靶材作为溅射源。

通过调整溅射功率、气氛压强、基底温度等参数，制备出不同成分比例的Cu-Ta和Cu-Nb非混溶系纳米晶薄膜。

2. 薄膜性能表征利用X射线衍射（XRD）分析薄膜的晶体结构；使用扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察薄膜的形貌和微观结构；利用四探针法测量薄膜的电导率；使用维氏硬度计测试薄膜的硬度；利用磁学测量系统分析薄膜的磁性能。

三、实验结果与讨论1. 薄膜结构与形貌XRD结果表明，通过磁控溅射法制备的Cu-Ta和Cu-Nb非混溶系纳米晶薄膜具有较高的结晶度。

SEM和TEM观察显示，薄膜表面平整，晶粒尺寸均匀，无明显缺陷。

2. 电学性能四探针法测量结果表明，Cu-Ta和Cu-Nb非混溶系纳米晶薄膜具有较高的电导率，且随着Ta或Nb含量的增加，电导率呈现一定的变化趋势。

这主要归因于薄膜中金属元素的电子结构和化学键合方式的改变。

3. 力学性能维氏硬度计测试结果显示，磁控溅射法制备的Cu-Ta和Cu-Nb非混溶系纳米晶薄膜具有较高的硬度，且硬度随成分比例的变化而变化。

这主要归因于薄膜中金属元素的原子间结合力和晶格结构的差异。

4. 磁学性能磁学测量系统分析表明，Cu-Ta和Cu-Nb非混溶系纳米晶薄膜在室温下具有较好的磁性能，如高饱和磁化强度、低矫顽力等。

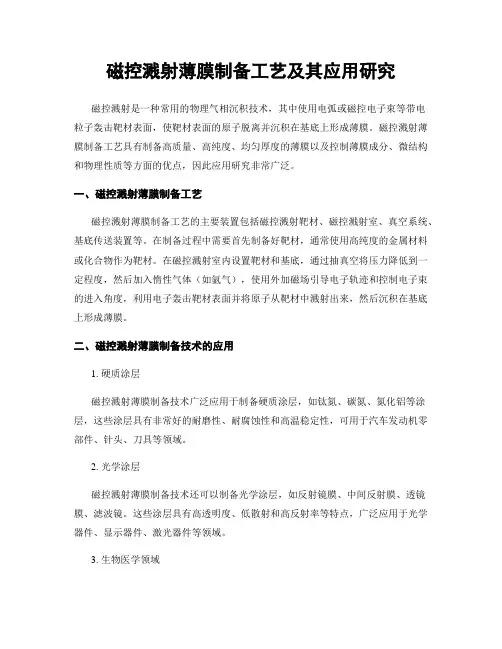

磁控溅射薄膜制备工艺及其应用研究磁控溅射是一种常用的物理气相沉积技术，其中使用电弧或磁控电子束等带电粒子轰击靶材表面，使靶材表面的原子脱离并沉积在基底上形成薄膜。

磁控溅射薄膜制备工艺具有制备高质量、高纯度、均匀厚度的薄膜以及控制薄膜成分、微结构和物理性质等方面的优点，因此应用研究非常广泛。

一、磁控溅射薄膜制备工艺磁控溅射薄膜制备工艺的主要装置包括磁控溅射靶材、磁控溅射室、真空系统、基底传送装置等。

在制备过程中需要首先制备好靶材，通常使用高纯度的金属材料或化合物作为靶材。

在磁控溅射室内设置靶材和基底，通过抽真空将压力降低到一定程度，然后加入惰性气体（如氩气），使用外加磁场引导电子轨迹和控制电子束的进入角度，利用电子轰击靶材表面并将原子从靶材中溅射出来，然后沉积在基底上形成薄膜。

二、磁控溅射薄膜制备技术的应用1. 硬质涂层磁控溅射薄膜制备技术广泛应用于制备硬质涂层，如钛氮、碳氮、氮化铝等涂层，这些涂层具有非常好的耐磨性、耐腐蚀性和高温稳定性，可用于汽车发动机零部件、针头、刀具等领域。

2. 光学涂层磁控溅射薄膜制备技术还可以制备光学涂层，如反射镜膜、中间反射膜、透镜膜、滤波镜。

这些涂层具有高透明度、低散射和高反射率等特点，广泛应用于光学器件、显示器件、激光器件等领域。

3. 生物医学领域磁控溅射薄膜制备技术还可以制备生物医学材料，如医用钢、医用钛、金属合金等薄膜，这些薄膜具有良好的生物相容性和生物可降解性，可用于人工骨骼、人工关节和牙科修补材料等方面。

4. 电子器件磁控溅射薄膜制备技术还可以制备电子器件材料，如导电膜、隔离膜、介质膜等，这些薄膜具有优良的电学性能和化学稳定性，可用于半导体器件、光电子器件等领域。

5. 其他应用除了以上应用之外，磁控溅射薄膜制备技术还可以用于制备防腐蚀、阻燃和防弹涂层，磁记忆材料、人工晶体、存储介质、光电子元器件、传感器等领域。

三、磁控溅射薄膜制备技术的优势和发展方向磁控溅射薄膜制备技术具有许多优势，如具有高质量、高可控性、高纯度、良好的附着性、高重复性等，与传统的化学气相沉积、离子束沉积、溅射沉积等技术相比具有明显的优势。

实验一磁控溅射法制备薄膜材料一、实验目的1、详细掌握磁控溅射制备薄膜的原理和实验程序；2、制备出一种金属膜，如金属铜膜；3、测量制备金属膜的电学性能和光学性能；4、掌握实验数据处理和分析方法，并能利用 Origin 绘图软件对实验数据进行处理和分析。

二、实验仪器磁控溅射镀膜机一套、万用电表一架、紫外可见分光光度计一台；玻璃基片、金属铜靶、氩气等实验耗材。

三、实验原理1、磁控溅射镀膜原理（1）辉光放电溅射是建立在气体辉光放电的基础上，辉光放电是只在真空度约为几帕的稀薄气体中，两个电极之间加上电压时产生的一种气体放电现象。

辉光放电时，两个电极间的电压和电流关系关系不能用简单的欧姆定律来描述，以气压为1.33Pa 的 Ne 为例，其关系如图 5 -1 所示。

图 5-1 气体直流辉光放电的形成当两个电极加上一个直流电压后，由于宇宙射线产生的游离离子和电子有限，开始时只有很小的溅射电流。

随着电压的升高，带电离子和电子获得足够能量，与中性气体分子碰撞产生电离，使电流逐步提高，但是电压受到电源的高输出阻抗限制而为一常数，该区域称为“汤姆森放电”区。

一旦产生了足够多的离子和电子后，放电达到自持，气体开始起辉，出现电压降低。

进一步增加电源功率，电压维持不变，电流平稳增加，该区称为“正常辉光放电”区。

当离子轰击覆盖了整个阴极表面后，继续增加电源功率，可同时提高放电区内的电压和电流密度，形成均匀稳定的“异常辉光放电”，这个放电区就是通常使用的溅射区域。

随后继续增加电压，当电流密度增加到～0.1A/cm 2时，电压开始急剧降低，出现低电压大电流的弧光放电，这在溅射中应力求避免。

（2）溅射通常溅射所用的工作气体是纯氩，辉光放电时，电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的氩离子和电子，电子飞向基片。

氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，这些被溅射出来的原子具有一定的动能，并会沿着一定的方向射向衬底，从而被吸附在衬底上沉积成膜。

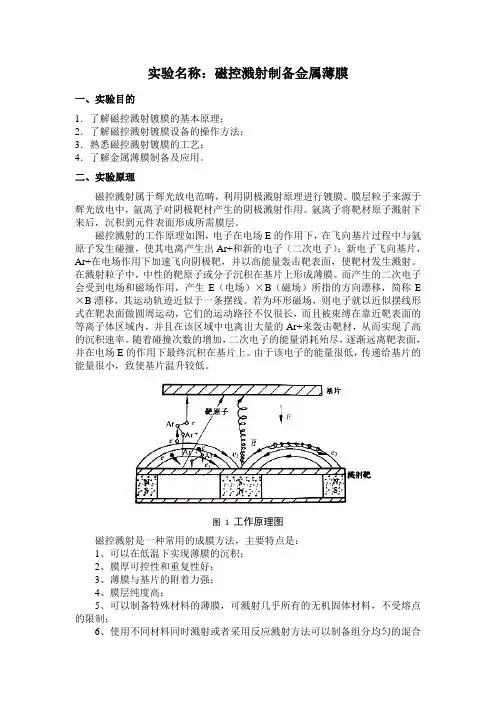

实验名称：磁控溅射制备金属薄膜一、实验目的1．了解磁控溅射镀膜的基本原理；2．了解磁控溅射镀膜设备的操作方法；3．熟悉磁控溅射镀膜的工艺；4．了解金属薄膜制备及应用。

二、实验原理磁控溅射属于辉光放电范畴，利用阴极溅射原理进行镀膜。

膜层粒子来源于辉光放电中，氩离子对阴极靶材产生的阴极溅射作用。

氩离子将靶材原子溅射下来后，沉积到元件表面形成所需膜层。

磁控溅射的工作原理如图，电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar+和新的电子（二次电子）；新电子飞向基片，Ar+在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜。

而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E ×B漂移，其运动轨迹近似于一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar+来轰击靶材，从而实现了高的沉积速率。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

图1 工作原理图磁控溅射是一种常用的成膜方法，主要特点是：1、可以在低温下实现薄膜的沉积；2、膜厚可控性和重复性好；3、薄膜与基片的附着力强；4、膜层纯度高；5、可以制备特殊材料的薄膜，可溅射几乎所有的无机固体材料，不受熔点的限制；6、使用不同材料同时溅射或者采用反应溅射方法可以制备组分均匀的混合膜、化合膜。

缺点：成膜速度比蒸发镀膜低、基片温升高、易受杂质气体影响、装置结构复杂。

按照电压信号及是否通反应气体分类，磁控溅射可分为以下三类：1．直流溅射：溅射导电性良好的材料，如金属。

2．射频溅射：溅射导电性能较差的材料，如氧化物或有机物等。
