钢筋平法讲解入门详解

  • 格式：ppt
  • 大小：1.56 MB
  • 文档页数：81

下载文档原格式

  / 81

合集下载

钢筋平法识图与钢筋算量PPT课件

钢筋平法识图与钢筋算量PPT课件
03
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。

钢筋平法知识及计算(基础

钢筋平法知识及计算(基础

04G101-3P30
基础
梁标高变化时构造节点
•1、上部第一排钢筋的锚 固为：hc+c(高差)+La，其 弯折长度为：c(高差)+ •La •2、上部第二排纵筋伸至 对边，总锚长>la,当直锚 (hc-bhc)≥la时，可不设弯 勾； •3、下部第一排纵筋应伸 至低标高较高处的梁内满 足la；其锚固长度为：hcbhc+弯折长度，弯折长度为： Lw=斜长+La
29
平板式筏型基础
基础
30
04G101-3 P10
柱下板带及跨中板带标注说明
基础
31
平板式筏形基础无外伸构造
基础
•1、上部纵筋伸至基 础边缘弯折，且总锚 长≥la,弯折长度≥15*d •2、下部纵筋伸至基 础边缘弯折，其弯折 长度max(1.7*Lae,h-
bhc)
和
04G101-3P43 P47
04G101-3
基础
1
学什么？
➢基础分类、各类基础特性 ➢基础平法标注、识读相关知识 ➢基础主梁、基础次梁节点构造
基础 ➢梁板式筏基、平板式筏基节点构造
➢基础钢筋软件计算
2
梁板式筏形基础的分类
低板位梁板式筏基(梁底与底顶一平)
梁板式筏基 高板位梁板式筏基(梁顶与板顶一平)
基础
中板位梁板式筏基(板在梁的中部)
04G101-3P39
梁板式筏形基础钢筋构造
基础
26
梁板式筏形基础外伸构造
基础
•1、基础上下部纵筋 伸至外伸边缘弯折， 其弯折长度为12*d •2、第一根受力钢筋 据基础梁角筋的距离 为S/2； •3、中间层纵筋伸至 边缘弯折12*d；
04G101-3P40

钢筋平法讲解

钢筋平法讲解
钢筋平法
2023
平法？ 1、表达方式。 设计依据。
1
制图规则标准化，结构设计图纸数字化、符号化。
2
结构构造标准化，构造详图形象化、直观化，施工易懂、易操作。
3
分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念。
4
监理方便，可以实现高效率地对所有构件逐一进行全面质量检查。
下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固LaE (且≥0.5Hc+5d)
下部不伸入支座钢筋
计算公式： 框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固+搭接
拉筋
混凝土结构的环境类别、保护层的最小厚度
梁
梁的平面注写方式
梁中常见钢筋形式
梁钢筋：
钢筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋
跨中钢筋
跨中钢筋
关于平法的识图及配筋构造
计算公式:
上部贯通筋
01
03
02
计算公式 拉筋长度＝ 梁宽-2*保护层+2*11.9d+2*d
11.9d的推导
1
2
3
4
5
6
计算公式：
吊筋和次梁加筋
01
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50
02
框梁高度>800mm a=60度
03

16G101钢筋教程讲义-第一章 平法钢筋教程

16G101钢筋教程讲义-第一章 平法钢筋教程
16G101-1 现浇混凝土框架、剪力墙、梁、板 16G101-2 现浇混凝土板式楼梯 16G101-3 独立基础、条形基础、筏形基础、桩基础
2、平面整体表示方法 概念：平法的表达形式，是把结构构件的尺寸、配筋等，按照平面整 体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上， 再与图集中标准构造详图相配合，构成一套新型完整的结构设计图纸。
2、钢筋基础知识
普通筋强度标准值（N/mm2）
牌号
HPB300-A HRB335-B HRBF335-BF HRB400-C HRBF400-CF RRB400-C
符 号
公称 直径 d(mm)
屈 强 标 值
极限强 度标值
6-22 300
420 热轧光圆筋强度300MPa
普通热轧带肋筋335MPa
6-50 335
根数 6
长度
？ 净长+支座内锚固长度
理论重量 3.85Kg/m
总重量 ？
2、系统的学习方法
16G101-1P84 计算第一跨梁下部 跨中钢筋
长度
？ 净长+支座内锚固长度
端支座：max(hc-保护层，0.4Labe)+弯钩长度15d 中间支座：max(Lae, 0.5hc+5d)
每种构件关联对照制图规则和构造详图
同一构件对比分析不同位置
2、系统的学习方法
16G101-1 P84、85 P67
同一构件、不同位置、对比分析
2、系统的学习方法
1、关联对照 (图集的两部分内容对照起来，每种构件的钢筋组成) 2、对比分析 (同种构件不同部位的构造要求进行对比，归纳总结特点进行提高)
轻松建筑，快乐生活
enjoy my job , enjoy my life

钢筋平法讲解PPT课件

钢筋平法讲解PPT课件
验收标准
钢筋安装完成后，应按照相关规范进行验收，包括外观检查、尺寸偏差检查、力学性能检测等。
钢筋平法在工程中的
05
应用实例
梁板类构件的钢筋平法应用
梁的平面表示方法
包括集中标注和原位标注两种方 式，集中标注表达梁的通用数值，
原位标注表达梁的特殊数值。
板的平面表示方法
采用平面注写方式，包括板块集 中标注和板支座原位标注两种方
包括约束边缘构件和构造边缘构件两种类型，具体构造要求根据抗震等
级和轴压比确定。
基础类构件的钢筋平法应用
独立基础的平面表示方法
01
采用平面注写方式，包括独立基础集中标注和独立基础原位标
注两种方式。
条形基础的平面表示方法
02
采用截面注写方式或列表注写方式，具体表达内容包括基础底
面标高、基础顶面标高、基础截面尺寸等。
钢筋平法讲解ppt课件
contents
目录
• 钢筋平法概述 • 钢筋平法基本原理 • 钢筋平法识图与标注 • 钢筋加工与安装工艺 • 钢筋平法在工程中的应用实例 • 钢筋平法的质量控制与安全防护措施
钢筋平法概述
01
定义与作用
定义
钢筋平法是一种简化的钢筋结构 表示方法，通过平面图纸表达钢 筋在构件中的布置、形状、数量 和规格等信息。
钢筋的剪切性能
钢筋在剪切作用下，断口呈斜截面， 剪切强度与钢筋的直径和材质有关。
钢筋与混凝土的粘结机理
化学胶结力
混凝土中的水泥凝胶与钢 筋表面的氧化物发生化学 反应，形成化学键，产生 胶结力。
摩擦力
混凝土收缩时对钢筋产生 径向压力，使钢筋与混凝 土之间产生摩擦力。
机械咬合力
钢筋表面凹凸不平，与混 凝土之间产生机械咬合作 用。

钢筋平法识图及算量入门

钢筋平法识图及算量入门

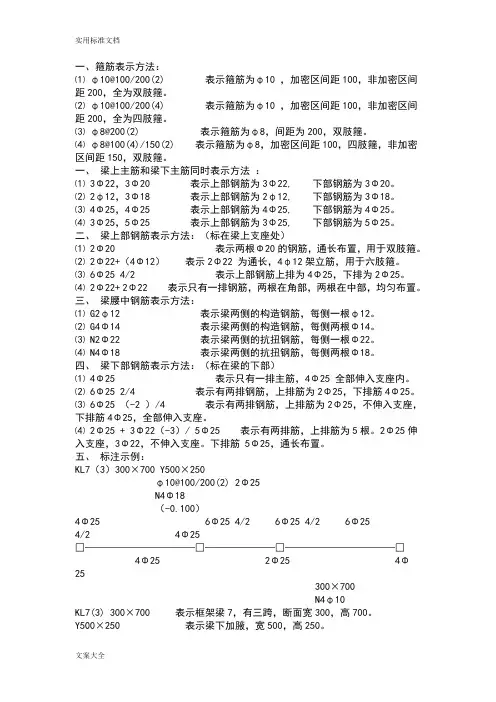

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

第一章_钢筋平法算量相关知识ppt课件

第一章_钢筋平法算量相关知识ppt课件

5 142 252 393 565 769 1005 1272 1570 1900 2454 3079 4021 5089 6283 9820
6 170 302 471 678 923 1206 1527 1884 2281 2945 3695 4826 6107 7540 11784
7 198 352 550 791 1077 1407 1781 2199 2661 3436 4310 5630 7125 8796 13748
ppt精选版
8
平法图籍的价值（二）
工
➢用较少的元素，准确的表达
程
了设计意图
生
设计
命
➢识图、记忆、查找
周
均方便
期
预算、审计
全
过
程
施工、监理
➢图纸与施工 顺序一致、对 结构易形成整 体概念
➢ 实质就是一本有构造详图的制图规则
ppt精选版
9
பைடு நூலகம்
平法给造价人员带来了什么？
识图：平法的实施给造价人员带来了很多方便，从识图，
焊接为35d且≥500
同一连接区段内纵向受拉 钢筋绑扎搭接接头
同一连接区段内纵向受拉钢 筋机械连接、焊接接头
ppt精选版
25
6、符号说明
代号
含义
代号
含义
laE 受拉钢筋抗震锚固长度
la
受拉钢筋的最小锚 固长度
l1E
纵向钢筋抗震受拉钢筋绑扎长 度
l ab 受拉钢筋基本锚固长度
C 混凝土保护层厚度
l1
ppt精选版
22
▪ 新图集中的钢筋弯钩和机械锚固的6种形式：
ppt精选版
23
5、钢筋连接 ①纵向受拉钢筋绑扎搭接长度 llE , ll ――11G101-1P55

钢筋平法(计算钢筋工程量)易怀礼PPT课件

钢筋平法(计算钢筋工程量)易怀礼PPT课件
钢筋加工过程中的损耗、 搭接长度等，也应计入工 程量中。
钢筋长度计算方法
直线长度计算
根据图纸标注的钢筋长度直接进 行计算。
弯曲长度计算
根据钢筋弯曲的角度和半径，利用 几何关系计算弯曲部分的长度。
搭接长度计算
根据搭接方式和搭接长度要求，计 算搭接部分的长度。
钢筋重量计算方法
理论重量计算
根据钢筋的直径和密度，利用公 式计算其理论重量。
水利工程中的大坝、堤防、 水闸等结构同样需要使用 钢筋平法来表示钢筋的配 置情况。
钢筋工程量计算原理
02
与方法
钢筋工程量计算基本原则
长度计量原则
钢筋工程量计算时，应按 照钢筋的实际长度进行计 算，包括直线长度、弯曲 长度等。
截面计量原则
对于不同直径的钢筋，应 按照其截面面积进行计算。
加工计量原则
板类构件钢筋工程量计算实例
板的受力钢筋
根据板的厚度和配筋图，计算受 力钢筋的长度和数量，再乘以钢 筋的单重，即可得到受力钢筋的 总重量。
板的分布钢筋
根据板的尺寸和分布钢筋的间距 ，计算分布钢筋的数量，再乘以 分布钢筋的单重，即可得到分布 钢筋的总重量。
柱类构件钢筋工程量计算实例
柱的纵向受力钢筋
根据柱的高度和配筋图，计算纵向受力钢筋的长度和数量，再乘以钢筋的单重， 即可得到纵向受力钢筋的总重量。
钢筋平法(计算钢筋工程 量)易怀礼ppt课件
目录
• 钢筋平法概述 • 钢筋工程量计算原理与方法 • 钢筋平法识图与标注规则 • 钢筋工程量计算实例分析 • 钢筋平法在工程应用中的优缺点及改进措
施 • 总结与展望
钢筋平法概述
01
钢筋平法定义及作用
定义

零基础学钢筋计算-16G系列钢筋平法工程图文详解

零基础学钢筋计算-16G系列钢筋平法工程图文详解
焊接连接(闪光对焊) 焊接连接(电渣压力焊) 机械连接(镦粗钢筋直螺纹连接) 机械连接（套筒挤压）
钢筋工程计量----结构各构件的支座关系
梁是板的支座 柱是梁的支座 基础梁是柱的支座
钢筋工程计量----框架梁钢筋设置及构造
梁加腋（边、中支座处）
钢筋工程计量----梁加腋
钢筋工程计量----主次梁交接处吊筋
11G101－3P53柱插筋构造
图2
基础插筋的计算
框架柱钢筋构造图示
－基础插筋
图一
插筋保护层度＞5d；hj＞laE(la)
插筋保护层度＞5d；hj≤laE(la)
图三
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤5d；hj≤laE(la)
注： 1.当不同直径的钢筋搭接时，Ll、LlE按直径较小的钢筋计算。 2.在任何情况下Ll不得小于300mm。 3.式中ξl为纵向受拉钢筋搭接长度修正系数，当纵向钢筋搭接接头百分率为表的中间值时，可按内插取值。
抗震
非抗震
LlE＝ξlLaE
Ll＝ξlLa
纵向受拉钢筋搭接长度修正系数ξl
纵向钢筋搭接接头面积百分率(%)
16G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯）
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
三a
严寒和寒冷地区冬季水位变动区环境； 受除冰盐影响环境 ； 海风环境。
三b
盐渍土环境 ； 受除冰盐作用环境 ； 海岸环境。
四
海水环境。
五
受人为或自然的侵蚀性物质影响的环境。

钢筋入门平法标注图解(精华)

钢筋入门平法标注图解(精华)
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。

钢筋基本知识与平法识图讲解

钢筋基本知识与平法识图讲解

钢筋基本知识
01
02
25%
50%
按直径大小
钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22m）。
按在结构中的作用
受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。
钢筋基本知识
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
钢筋基本知识
三、钢筋的机械性能
钢筋的机械性能通过试验来测定，微量钢筋质量标准的机械性能有屈服点、抗拉强度、伸长率，冷弯性能等指标。 屈服点(fy) 当钢筋的应力超过屈服点以后，拉力不增加而变形却显著增加，将产生较大的残余变形时，以这时的拉力值除以钢筋的截面积所得到的钢筋单位面积所承担的拉力值，就是屈服点σs。
钢筋基本知识
钢筋基本知识
伸长率δ值越大，表明钢材的塑性越好。伸长率与标距有关，对热轧钢筋的标距取试件直径的10倍长度作为测量的标准，其伸长率以δ10表示。对于钢丝取标距长度为100mm作为测最检验的标准，以δ100表示。对于钢绞线则为δ200。

钢筋平法学习图文演示版(上篇)PPT课件

钢筋平法学习图文演示版(上篇)PPT课件
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
钢筋涉及概念
混凝土保护层：
2、3
纵向受力钢筋的外表面到截面边缘的垂直距离。作用
有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
环境类别的规定：
柱子保护层结合软件2
❖ 1层柱子箍筋的计算2/E KZ7
做法：170=200-15-15/
200-30-30+16+16=172
370=400-15-15 400-30-30+16+16=372
2层E轴KL9箍筋
梁保护层结合软件3
170=200-15*2 200-25*2+12*2=174
450=480-15*2 480-25*2+12*2=454
锚固：为了使钢筋不被拔出就必须有一定的埋入长度
❖钢筋的基本知识了解
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
结构工程所需要计算的钢筋量

钢筋平法精讲(图文并茂)

钢筋平法精讲(图文并茂)

非加密区根数＝非加密 区长度/非加密间距-1
变截面
c/hb≤1/6情况
主筋计算同前
变截面
c/hb＞1/6情况 上筋下插1.5LaE 下筋上弯折如图
1、剪力墙钢筋计算
剪力墙中所需要计算的钢筋？ 计算剪力墙钢筋时需要考虑哪些因素？
水平筋
外侧筋 内侧筋
暗 柱 端 柱
墙身钢筋
垂直筋 拉 筋
基础层－插筋 中间层－变截面 顶层－锚固
下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（L-保护层）
Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc
下部非贯通筋（中间跨）＝ max（1/3 Lo左， 1/3 Lo右）*2
基础梁箍筋根数（梁外伸）
左边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1
右边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1 中间支座处加密箍筋根数＝支座宽/加密间距+1 柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1
-1层钢筋 计算
9号筋内外侧根数＝（窗上到层顶高度-保护层） ÷间距+1
-1层钢筋 计算
8号筋外侧＝6300-600-1800-15*2+15*12
8号筋内侧＝6300-600-1800-15*2+15*12*2
-1层钢筋 计算
8号筋内外侧根数＝（8号筋布筋范围-保护层）/间距
-1层钢筋 计算
顶层角柱主筋长度
比角柱多一面1号筋 比角柱多一面2号筋 剩余的全是4号筋
单箍筋长度计算
同时勾住主筋和箍筋
4号箍筋长度 ＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d， 75mm）*2

钢筋平法学习(107页)

钢筋平法学习(107页)
G101 系 列 图 集
03G101-1
03G101-2 04G101-3
04G101-4
XXG101-5
06G101-6
钢筋计算原理
二、柱钢筋的计算
1、框架柱的两种注写方式： 列表注写方式和截面注写方式
框架柱列表注写方式
柱
03G101 1P10
－
框架柱截面注写方式
柱
03G101 1P11
屋面
长度=L1+L2*2+L3*4
马凳筋 一字型计算
• 马凳筋一字型根数计算
间 距 间 距
根数＝排数*每排个数
总结
板中钢筋的计算
– 受力筋 – 负筋 – 分布筋 – 温度筋 – 马凳筋 – 洞口加筋 – 板角放射筋
1号纵筋长度＝顶层层高-顶层非连接区-梁高+1.5LaE 2号纵筋长度 ＝顶层层高-顶层非连接区-梁高+（梁高 -保护层+柱宽-2*保护层+8d ） 3号纵筋长度＝顶层层高-顶层非连接区-梁高+（梁 高-保护层+柱宽-2*保护层）
4号纵筋长度 ＝顶层层高-顶层非连接区-梁高+（梁高保护层+12d ） 5号纵筋长度＝顶层层高-顶层非连接区-梁高+LaE
梁
03G101-1P62 63 、
框架梁钢筋计算
吊筋的计算03G101-1P62
梁


吊筋夹角取值：梁高≤800取45度，>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度（60 度）+2*20d
框架梁钢筋计算
箍筋长度计算
梁

长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保护层 *2+d*2)*2+1.9d*2+max(10d,75mm)*2

《钢筋平法讲解》课件

《钢筋平法讲解》课件
高强度钢筋
高强度钢筋具有更高的屈服强度和抗拉强度，能够减少钢材的使用 量，降低结构自重，提高结构安全性。
耐腐蚀钢筋
通过表面处理或合金元素添加等方法，使钢筋具有更好的耐腐蚀性 能，延长使用寿命，降低维护成本。
热轧带肋钢筋
热轧带肋钢筋具有更高的粘结锚固性能，能够提高混凝土结构的承载 能力和抗震性能。
钢筋施工工艺的改进与创新
钢筋加工
01
按照图纸要求，对钢筋进行切割、弯曲、调直等加工，确保钢
筋尺寸和形状符合设计要求。
钢筋安装
02
根据施工图纸，正确安装钢筋的位置、间距和数量，确保满足
结构的承载力和稳定性要求。
钢筋焊接与连接
03
采用合适的焊接或机械连接方式，确保钢筋之间的可靠连接，
提高结构的整体性。
钢筋施工的质量检测与验收
BIM技术的应用
通过建立建筑信息模型（BIM），实现钢筋平法的数字化管理和协同设
计，提高设计效率和准确性。
02
智能化设计软件的开发
利用人工智能和机器学习技术，开发能够自动优化钢筋平法的智能化设
计软件。
03
数字化监测与控制技术的应用
利用物联网和传感器技术，对钢筋施工过程进行实时监测和智能控制，
确保施工质量。
平法钢筋图的识读方法
了解图纸目录和说明
在开始识读平法钢筋图之前，应先了解图纸的目录和说明，了解 图纸的内容和用途。
分析图纸内容
根据图纸目录和说明，分析图纸中的各个部分，包括基础、柱、梁 、板等，了解各部分的钢筋配置和构造。
结合规范和图集
在识读平法钢筋图时，应结合相关的规范和图集，了解钢筋的规格 、间距、锚固长度等参数。
04 钢筋平法计算

《平法识图与钢筋算量》课件

《平法识图与钢筋算量》课件
肋
热轧
细晶粒
HRBF400
钢筋
屈服强度标准值为400MPa
01 平法识图与钢筋算量基础知识
常见热轧带肋钢筋的符号和直径
01 平法识图与钢筋算量基础知识
混凝土钢筋结构钢筋选用规定——《混凝土结构设计规范》GB50010-2010（2015版）
（1）纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HPB300、
架立筋钢筋构造三维图
02 梁平法识图与钢筋算量
6.侧部钢筋构造——侧部构造纵筋的锚固
搭接和锚固长度
可取15d，d为侧
部钢筋直径。
侧部构造纵筋的锚固
02 梁平法识图与钢筋算量
6.侧部钢筋构造——侧部受扭纵筋的搭接
抗震搭接长度取值为 ，位置在梁中部 /3范围内。其
抗震锚固长度为 ，锚固方式同框架梁下部或上部纵筋。
30
40
小于表中数据的1.4倍；二、三类环境中，应
三b
40
50
采取专门的有效措施。
（1）构件中受力钢筋的保护层厚度不应小于
（3）混凝土强度不大于C25时，表中保护层
厚度数值应增加5mm。
（4）基础底面钢筋的保护层厚度，有混凝土
垫层时应从垫层顶面算起，且不应小于40mm。
01 平法识图与钢筋算量基础知识
2.混凝土结构的环境类别
环境类别
条 件
一
室内干燥环境；
无侵蚀性静水浸没环境
二a
室内潮湿环境；
非严寒和非寒冷地区的露天环境；
非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；
严寒和寒冷地区的冷冻线以下与无侵蚀性的水或土壤直接接触的环境

钢筋平法培训PPT课件课件

钢筋平法培训PPT课件课件

THANKS
感谢您的观看
06
接技术研究和应用前景
01
02
03
新型机械连接技术
研究高强度、高韧性、耐 腐蚀的新型钢筋连接技术， 提高连接效率和安全性。
焊接连接技术
探讨适用于不同钢筋规格 和材质的焊接方法，优化 焊接工艺参数，提高焊接 质量和效率。
粘结连接技术
研究高性能粘结剂和表面 处理技术，提高钢筋与混 凝土之间的粘结强度和耐 久性。
03
04
钢筋平法应用部位
梁、板、柱、墙等主要受力构 件
钢筋连接方式
主要采用机械连接和绑扎连接
钢筋加工与安装
采用工厂化加工和现场安装相 结合的方式
实施效果
提高了施工效率，减少了材料 浪费，保证了施工质量
经验教训分享和改进建议提
经验教训 加强与设计单位的沟通，确保钢筋平法设计的合理性和可行性。
加强施工现场管理，确保钢筋加工和安装的精度和质量。
关键部位细节处理技巧
梁柱节点处理
注意加密箍筋、吊筋等设 置，确保节点连接牢固。
剪力墙连梁处理
关注连梁纵筋、箍筋等配 置，满足抗震要求。
板式楼梯处理
注意梯板厚度、配筋等设 计，确保楼梯安全稳定。
实例分析：典型结构类型施工图解读
1 2
框架结构施工图解读
重点讲解框架梁、柱的配筋及连接方式。
剪力墙结构施工图解读
详细分析剪力墙身、边缘构件等部位的配筋特点。
3
框架-剪力墙结构施工图解读
综合阐述框架与剪力墙协同工作的原理及施工注 意事项。
Part
04
钢筋平法施工质量控制要点
材料验收与存放管理规范
钢筋材料应符合国家相关标准， 具备出厂合格证和质量保证书。

22g101 钢筋平法表达式详解

22g101 钢筋平法表达式详解

22g101 钢筋平法表达式详解22g101钢筋平法表达式是指一种用来计算钢筋平法的表达式，其中22g101是指该钢筋的规格型号。

钢筋平法是指将钢筋按照一定的规格和数量进行平放的工艺。

钢筋平法是在建筑施工中常见的一项工艺，它的作用是使钢筋能够更好地发挥其加固作用，并保证施工的质量和安全。

钢筋平法表达式是计算钢筋平放所需的长度和数量的关键工具。

在钢筋平法表达式中，22g101表示钢筋的规格型号，它是根据钢筋的直径、形状和强度等参数确定的。

不同规格的钢筋在平放时所需的长度和数量也会有所不同，因此需要根据具体规格来确定钢筋平法表达式。

钢筋平法表达式的详解可以分为以下几个方面：1. 钢筋平法长度的计算：钢筋平法的长度是根据建筑设计中的要求来确定的。

一般情况下，钢筋平法的长度是根据构件的尺寸和要求的钢筋保护层厚度来确定的。

钢筋平法长度的计算可以根据构件的平面尺寸和横截面形状来进行，一般是根据构件的周长和横截面面积来计算。

2. 钢筋平法数量的计算：钢筋平法的数量是根据建筑设计中的要求和施工的需要来确定的。

钢筋平法的数量一般是根据构件的尺寸、受力情况和钢筋的间距要求来确定的。

钢筋平法数量的计算可以根据构件的长度、宽度和钢筋的间距来进行，一般是根据构件的面积和钢筋的间距要求来计算。

3. 钢筋平法的布置要求：钢筋平法的布置要求是根据建筑设计和施工的需要来确定的。

钢筋平法的布置要求一般包括钢筋的间距、钢筋的保护层厚度和钢筋的连接方式等。

钢筋平法的布置要求可以根据构件的受力情况、钢筋的直径和钢筋的强度等参数来确定。

4. 钢筋平法的施工方法：钢筋平法的施工方法是根据施工的需要和施工的环境来确定的。

钢筋平法的施工方法一般包括钢筋的切割、连接和固定等。

钢筋平法的施工方法可以根据施工的顺序和要求来确定。

总结起来，22g101钢筋平法表达式是一种用来计算钢筋平放所需的长度和数量的表达式。

它的详解包括钢筋平法长度的计算、钢筋平法数量的计算、钢筋平法的布置要求和钢筋平法的施工方法等。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

b a
L=10d+b+3/8*3.14*R =10d+(a-d-1.25d)+4.13d =a+11钢.筋9平d法讲解入门详解
吊筋和次梁加筋
计算公式： 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 框梁高度>800mm a=60度
<=800mm a=45度 次梁加筋按根数计算 长度同箍筋长度
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700 2 22
8-100/200(2)
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
KL4(/4
250 150 6 22 4/2
中间支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接（现在软件中是150MM） 平法中规定，当贯通筋和架立筋同时存在时，取150MM
下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D)
抗震KZ,QZ,LZ的箍 筋的加密区范围
1、基础中布箍筋 2根
2、节点内箍筋加 密
3、梁下，板上的 加密范围满足以 下三个条件：
a、>=柱长边尺寸； b、 >= Hn/6; c、 >= 500
柱中的箍筋
钢筋平法讲解入门详解
• 在首层下部 的箍筋加密 区长度取 Hn/3
• 上部取
1、500
2、柱长边尺寸
钢筋平法讲解入门详解
平法？
• 1、表达方式。 • 2、设计依据。
钢筋平法讲解入门详解
平法（03G101）
➢ 制图规则标准化，结构设计图纸数字化、符号化
结构构造标准化，构造详图形象化、直观化，施工易懂、易操作 分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、 记忆、查找均方便，施工工程师对结构易形成整体概念 监理方便，可以实现高效率地对所有构件逐一进行全面质量检查
根数计算＝（L-2*50）/箍筋间距+1 箍筋全长加密
悬臂梁钢筋
上部上排钢筋＝Ln/3+支座宽+L-25+Hb-2*25（>=12d） 上部下排钢筋＝Ln/4+支座宽+0.75L 下部钢筋＝12d+XL-25(圆钢15D)
柱
• 基础部位 • 中间层 • 顶层 • 变截面
钢筋平法讲解入门详解
基础插筋的算法
钢筋平法讲解入门详解
框架柱基础中的钢筋计算
一、二级抗震 等级
基础插筋长度 ＝基础高度保护层+弯 折+伸出地 面长度
基础中的附加箍筋
• 基础插筋的箍 筋的作用仅起 一个稳固作用， 也可以说是防 止钢筋在浇注 时受到挠动。 一般是按2根 进行计算
钢筋平法讲解入门详解
框架柱中间层的 纵向钢筋
手工计算长度＝层高-当前层伸 出地面的高度+上一层伸出楼 地面的高度
1、下层钢筋锚固 =Hb-保护层 +C+200
2、>=Lae 取大值
下部不伸入支座钢筋
计算公式： 框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固+搭接
钢筋平法讲解入门详解
钢筋平法讲解入门详解
拉筋
计算公式 拉筋长度＝ 梁宽-2*保护层
+2*11.9d+2*d
11.9D的推导
d
1.25d
3、Hn/6三者取 大值
搭接 范 围 内 加
钢筋平法讲解入门详解
• 柱与梁相 交的节点 内要进行 加密
• 上下加密 区长度均 按三个条 件进行判 断
钢筋平法讲解入门详解
• 外侧 =1.5lae
• 内侧 =梁高-
保护 层 +12D
1、梁高-保护层+12D 2、LAE
钢筋平法讲解入门详解
钢筋平法讲解入门详解
钢筋平法讲解入门详解
结构说明
• 抗震等级
• 搭接、锚固、保护层
• 构件说明
梁 ： 吊筋、加筋、拉筋 柱 ： 接头形式 板 ： 分布筋、板洞加筋 剪力墙：洞口加筋，加暗柱，暗梁 构造筋：砌体加筋，砌块墙中构造柱，
现浇带
钢筋平法讲解入门详解
受力钢筋的混凝土保护层最小厚度（mm）
梁
钢筋平法讲解入门详解
钢筋平法讲解入门详解
影响钢筋计算的因素
• 抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二级抗震 >=1.5Hb且>=500mm）
• 决定抗震等级的三个因素（1.结构类型；2.设防 烈度；3.檐高）
• 保护层的厚度 • 混凝土标号 如C30 影响钢筋的锚固长度，搭接
长度(详细情况见图集25页) • 搭接形式（影响柱的箍筋根数及纵向钢筋长度
怎样算好钢筋量
• 识图能力
图纸 图集
结构说明 配筋图
制图规则
图纸规范化
构造详图 增加识图难度
钢筋平法讲解入门详解
平法适用范围： 1、现浇钢筋砼梁 2、现浇钢筋砼柱 3、现浇钢筋砼剪力墙 4、现浇钢筋砼楼梯 5、筏形基础 6、板
03G101-1
03G101-2 04G101-3 04G101-4
平法构成： 1、制图规则 2、构造详图
钢筋平法讲解入门详解
箍筋
计算公式：
箍筋长度＝
2*（H-2*25+B-2*25） +（11.9*2+8）d
根数计算＝2*【（加密 区长度-50）/加密间 距+1】+（非加密区 长度/非加密间距-1）
分析8*D的来历
钢筋平法讲解入门详解
悬臂梁箍筋
计算公式： 箍筋长度＝
2*【（H+Hb）/2-2*25+B-2*25】+（11.9*2+8）d
梁的平面注写方式
钢筋平法讲解入门详解
梁中常见钢筋形式
钢筋平法讲解入门详解
梁钢筋： 钢筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋
钢筋平法讲解入门详解
关于平法的识图及配筋构造
✓ 跨中钢筋
2400
150 6 22 4/2
D
跨中钢筋
钢筋平法讲解入门详解
6
上部贯通筋
计算公式:
＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度 端支座锚固长度的判别条件： 1、锚固 2、支座宽度－保护层＋15*d
端支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固 （锚固同梁上部贯通筋端锚固）
