下载文档原格式
一、保温鸡舍如何解决返卤泛霜？现在市面上流通的保温鸡舍板很多存在返卤的现象，在鸡舍内高温高湿的环境下，鸡舍板内过量的游离氯化镁或碱金属杂质离子，被水蒸气迁移到鸡舍板表面，由于强吸潮性形成水珠。
鸡舍板一旦返卤对其使用寿命会大大降低。
解决办法如下：1、控制原料质量，使用前一定要化验掌握原材料中活性氧化镁和有效氯化镁的真实含量，不具有化验条件的也要通过原料供应厂商详细了解其真实含量；2、科学的动态配比，可根据实际的生产环境适当调节配比，切忌同一配比一年四季不变；3、必须且行之有效的改性；4、正确规范的工艺流程，配料流程要清楚，严格遵照操作顺序生产，在产品的养护期间要注意湿度和温度，让后期的固化反应顺利进行，已达到产品的物理性能和化学性能。
泛霜：通常我们所指的泛霜是菱镁制品表面早期出现的白霜现象，主要指氧化镁随水分的蒸发析出在制品表面形成一种白色粉状物，这种白霜对制品性能影响不大。
当然,有些制品在使用两到三年以后，由于在这期间不断泛霜和返卤，在制品表面形成明显的盐霜层，这种情形将会严重影响产品使用寿命。
二、保温鸡舍板生产时泡沫板被烫坏了怎么回事？在生产当中出现烧板，若烧板严重，那么这些板就是废品了，不要再继续使用了，因为这些板十有八九会吸潮返卤。
烧板的情形有以下几种：1、生产过程中的烧板多是由于夏季温度较高时生产、养护不当造成的，可使用高温缓凝剂，如济南镁嘉图生产的GX-1#菱镁改性剂，它可延缓镁水泥的反应速度，进而控制反应热，避免出现烧板开裂现象；2、同时生产养护过程中要切忌太阳直射；3、存放当中要板与板之间留有空隙，以便及时散热。
三、保温鸡舍都需要什么原材料？原材料的最低要求是多少、什么标准？原材料：胶凝材料氧化镁、调和剂氯化镁、增强材料、保温鸡舍专用添加剂、无机填充料（石粉、细河沙等）、功能材料泡沫板。
标准：菱镁制品用轻烧氧化镁标准WB/T1019—2002；调和剂氯化镁的标准WB/T1018—2002；增强材料玻璃纤维的标准GB/T18370—2001；改性材料：保温板专用添加剂四、保温鸡舍怎么建保温效果好，而且美观？保温鸡舍保温功能主要是靠泡沫板来保温，所以要想建的鸡舍保温效果好，就要用密度大的泡沫板，另外要增加鸡舍的密闭性，在建设的时候可以选用三通道的建设方法，在鸡舍两侧靠墙的地方来做通道，这样可以缓冲冷气的进入，从而提高保温效果，更多详情请登录济南镁嘉图网站：。

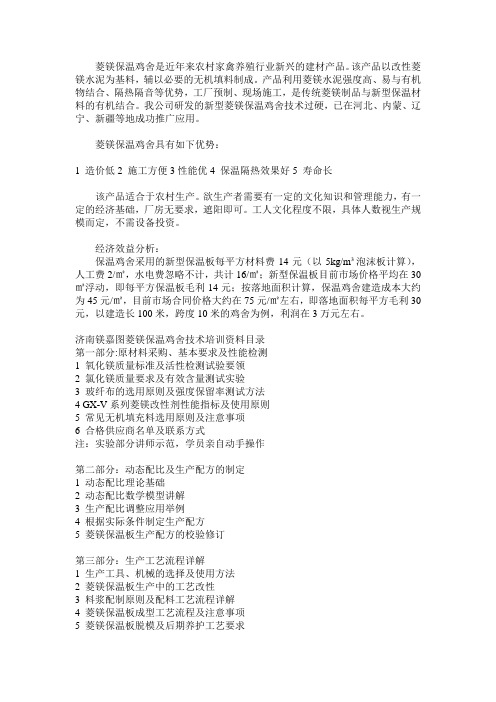

菱镁保温鸡舍是近年来农村家禽养殖行业新兴的建材产品。
该产品以改性菱镁水泥为基料，辅以必要的无机填料制成。
产品利用菱镁水泥强度高、易与有机物结合、隔热隔音等优势，工厂预制、现场施工，是传统菱镁制品与新型保温材料的有机结合。
我公司研发的新型菱镁保温鸡舍技术过硬，已在河北、内蒙、辽宁、新疆等地成功推广应用。
菱镁保温鸡舍具有如下优势：1 造价低2 施工方便3性能优4 保温隔热效果好5 寿命长该产品适合于农村生产。
欲生产者需要有一定的文化知识和管理能力，有一定的经济基础，厂房无要求，遮阳即可。
工人文化程度不限，具体人数视生产规模而定，不需设备投资。
经济效益分析：保温鸡舍采用的新型保温板每平方材料费14元（以5kg/m³泡沫板计算），人工费2/㎡，水电费忽略不计，共计16/㎡；新型保温板目前市场价格平均在30㎡浮动，即每平方保温板毛利14元；按落地面积计算，保温鸡舍建造成本大约为45元/㎡，目前市场合同价格大约在75元/㎡左右，即落地面积每平方毛利30元，以建造长100米，跨度10米的鸡舍为例，利润在3万元左右。
济南镁嘉图菱镁保温鸡舍技术培训资料目录第一部分:原材料采购、基本要求及性能检测1 氧化镁质量标准及活性检测试验要领2 氯化镁质量要求及有效含量测试实验3 玻纤布的选用原则及强度保留率测试方法4 GX-V系列菱镁改性剂性能指标及使用原则5 常见无机填充料选用原则及注意事项6 合格供应商名单及联系方式注：实验部分讲师示范，学员亲自动手操作第二部分：动态配比及生产配方的制定1 动态配比理论基础2 动态配比数学模型讲解3 生产配比调整应用举例4 根据实际条件制定生产配方5 菱镁保温板生产配方的校验修订第三部分：生产工艺流程详解1 生产工具、机械的选择及使用方法2 菱镁保温板生产中的工艺改性3 料浆配制原则及配料工艺流程详解4 菱镁保温板成型工艺流程及注意事项5 菱镁保温板脱模及后期养护工艺要求注：生产工艺部分讲师示范，学员亲自动手操作第四部分：产品后处理及性能检测1 产品修补及后期处理2 菱镁保温畜禽舍常见问题------返卤、“烧板”、开裂3 菱镁保温板吸潮返卤的检测方法及补救办法4 菱镁保温板耐水性能（软化系数）的测试5 菱镁保温畜禽舍的现场安装及防水处理保温鸡舍板设备无机玻璃钢保温板设备的领先设计原理主要体现在以下几方面：1. 一机多用，可生产5公分、10公分、15公分等多种厚度的轻质保温复合平板、轻质保温复合瓦楞板、楼房隔断墙、各种尺寸大幅面彩色波形瓦、建筑模板、新型防火板、无机玻璃钢保温鸡舍板。

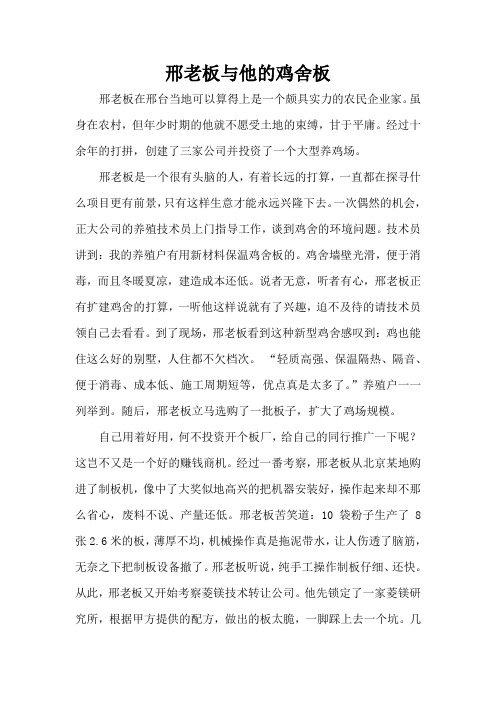

邢老板与他的鸡舍板邢老板在邢台当地可以算得上是一个颇具实力的农民企业家。
虽身在农村，但年少时期的他就不愿受土地的束缚，甘于平庸。
经过十余年的打拼，创建了三家公司并投资了一个大型养鸡场。
邢老板是一个很有头脑的人，有着长远的打算，一直都在探寻什么项目更有前景，只有这样生意才能永远兴隆下去。
一次偶然的机会，正大公司的养殖技术员上门指导工作，谈到鸡舍的环境问题。
技术员讲到：我的养殖户有用新材料保温鸡舍板的。
鸡舍墙壁光滑，便于消毒，而且冬暖夏凉，建造成本还低。
说者无意，听者有心，邢老板正有扩建鸡舍的打算，一听他这样说就有了兴趣，迫不及待的请技术员领自己去看看。
到了现场，邢老板看到这种新型鸡舍感叹到：鸡也能住这么好的别墅，人住都不欠档次。
“轻质高强、保温隔热、隔音、便于消毒、成本低、施工周期短等，优点真是太多了。
”养殖户一一列举到。
随后，邢老板立马选购了一批板子，扩大了鸡场规模。
自己用着好用，何不投资开个板厂，给自己的同行推广一下呢？这岂不又是一个好的赚钱商机。
经过一番考察，邢老板从北京某地购进了制板机，像中了大奖似地高兴的把机器安装好，操作起来却不那么省心，废料不说、产量还低。
邢老板苦笑道：10袋粉子生产了8张2.6米的板，薄厚不均，机械操作真是拖泥带水，让人伤透了脑筋，无奈之下把制板设备撤了。
邢老板听说，纯手工操作制板仔细、还快。
从此，邢老板又开始考察菱镁技术转让公司。
他先锁定了一家菱镁研究所，根据甲方提供的配方，做出的板太脆，一脚踩上去一个坑。
几番调试，还是不尽人意。
失望过后，邢老板又亲自去了一家赫赫有名的研究院，把希望全寄托在了那里。
博士专家把他的原料测定了一下，过几天派专家亲自上门指导。
邢老板这下又看到了希望，天天盼着专家来。
没几天，专家气场的驱车来到，经过专家一番调整，差不多到验收的时间了。
村支书说：只要能经得起我一拳，就成功了。
专家说：你放心试试吧。
村支书用足七分力，一拳把板打了个洞。
专家目瞪口呆，登门指导的服务费因为这一拳也泡了汤。
一、菱镁新型保温鸡舍新型菱镁保温鸡舍具有造价低、施工方便、便于消毒、保温隔热效果好、防火隔音、轻质抗震、使用寿命长、环保节能等优点，不仅适用于做鸡舍，也可以作为鸭舍、猪舍、牛舍等禽舍及厂房、仓库。
1、价格低廉，新型无机玻璃钢保温鸡舍与砖瓦结构的鸡舍相比，每平方米节约成本100-140元，在面积相同的情况下，保温鸡舍的投入要少很多，是养殖业或临时住房、厂房、仓库的理想选择。
2、保温隔热效果好，其保温性能高于砖体墙（10公分保温墙体可达到50公分砖墙保温性能），冬季降低取暖成本，冬季用煤量可节省三分之一，夏季减少辐射，利于防暑降温，大幅度的减少了养殖成本。
3、本材质便于消毒，而且还能抑制细菌生存，另外，鸡舍墙体防水，防潮，表面光滑如镜，利于冲洗，提高了消毒的效果，十分有利于鸡舍防疫和鸡群的疾病防控。
4、施工方便，新型无机玻璃钢保温鸡舍可工厂预制，现场施工，安装便捷。
5、性能优，新型无机玻璃钢保温鸡舍耐腐蚀、耐酸碱、耐老化，耐压性能远远优于传统材料，同时此产品具有相当好的弹性和抗拉伸性，不会被冻土挤裂，适宜北方寒冷地区使用。
6、经久耐用，新型无机玻璃钢材料表面强硬坚固，每平方承重高达350公斤以上，使用寿命可达三十年以上。
7、轻质抗震，单位面积重量仅为红砖墙体的1/10，具有良好的抗震性能——无论是低层、还是高层建筑均可使用，更适用于钢架结构的厂房，来代替彩钢瓦，性能更优越。
8、防火性能好，菱镁复合胶凝材料是无机胶凝材料当中防火性能最优越的一种，能达到国家A级不燃的防火性能要求。
9、节能环保，生产过程无需高温，高压；产品无毒、无害、无污染、无放射性，属绿色环保新型节能建材。
二、菱镁新型骗炮鞭炮固引剂鞭炮固引剂是在鞭炮成型过程中起固引封口作用的干粉剂。
传统的鞭炮固引剂多采用土粉、卤精、硅砂等原料制成，物理、化学安定性差、易出现松散现象且固化时间长，不仅生产效率低，而且容易损伤引线、降低鞭炮质量。
镁嘉图新型菱镁鞭炮固引剂可完全克服上述不足，具体优势如下：1、固化快，新型菱镁鞭炮固引剂采用氧化镁、氯化镁为主要原料，回潮均匀、固化快，可有效提高鞭炮生产效率；2、性能稳定，新型菱镁鞭炮固引剂强度高、稳定性好、不吸潮返卤、不会出现松散现象，使用效果好；3、使用方便，新型菱镁鞭炮固引剂封口使用时工人操作方便，且不易损坏引线，可实现鞭炮的大批量加工生产。

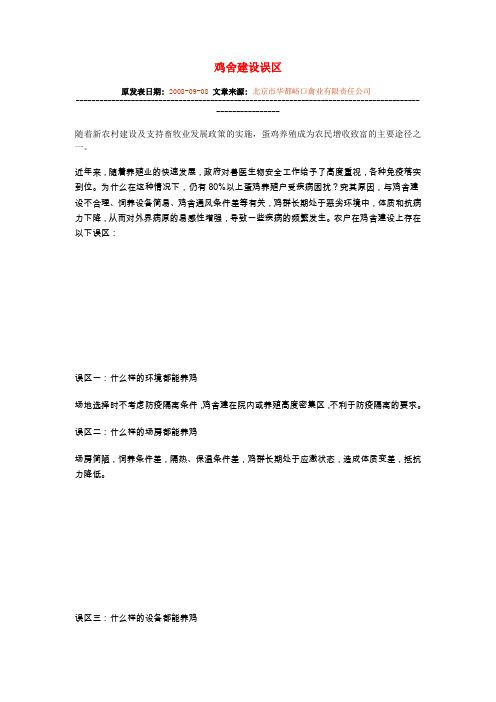

鸡舍建设误区
原发表日期: 2008-09-08文章来源:北京市华都峪口禽业有限责任公司
---------------------------------------------------------------------------------------
----------------
随着新农村建设及支持畜牧业发展政策的实施，蛋鸡养殖成为农民增收致富的主要途径之一。
近年来，随着养殖业的快速发展，政府对兽医生物安全工作给予了高度重视，各种免疫落实到位。
为什么在这种情况下，仍有80%以上蛋鸡养殖户受疾病困扰？究其原因，与鸡舍建设不合理、饲养设备简易、鸡舍通风条件差等有关，鸡群长期处于恶劣环境中，体质和抗病力下降，从而对外界病原的易感性增强，导致一些疾病的频繁发生。
农户在鸡舍建设上存在以下误区：
误区一：什么样的环境都能养鸡
场地选择时不考虑防疫隔离条件，鸡舍建在院内或养殖高度密集区，不利于防疫隔离的要求。
误区二：什么样的场房都能养鸡
场房简陋，饲养条件差，隔热、保温条件差，鸡群长期处于应激状态，造成体质变差，抵抗力降低。
误区三：什么样的设备都能养鸡
鸡只占笼面积小，采食、饮水空间不能保证，造成鸡群发育不均匀，营养摄取不够，体质差，容易感染疾病。
误区四：什么样的通风条件都能养鸡
鸡舍设计不合理，通风与保温矛盾突出。
特别在冬季，冬春、秋冬季节转化时表现更明显，是这些季节鸡群容易发生传染病的主要原因。
外墙保温施工常见八大问题与对策在引起外保温工程的质量因素中因施工操作员因而产生的质量问题是相当普遍的、因此规范外保温工程施工操作、加强施工过程中的严格质量监控、厂家根据自己的产品特点进行专业化的服务指导等，都是保证外保温工程质量的重要控制手段。
施工中容易出现的问题主要有以下几个方面：1、施工中的环境条件不得在冬季低温情况下施工，施工温度不低于5℃，5级以上大风和雨雾天不得施工，否则不仅养生时间发生变化，材料受到冻结后也会破坏产品品质，从而出现龟裂，耐水性下降，严重影响了整个系统的质量。
禁止在雨天施工，待表面完全干燥后施工方可进行。
2、基层处理基层表面不宜过于干燥，清除基层表面的油污、脱模剂等妨碍粘结的附着物，凸起、空鼓和疏松部位应剔除并找平，不得有脱层、空鼓、裂缝。
面层不得有粉化、起皮、爆灰、返碱现象。
在旧楼改造时，彻底清除原基层的涂膜，原饰面砖的虚粘空鼓部分，过于光滑部位做打磨处理。
3、水泥的混合比例不当产生的现象胶粘剂混合水泥的基本作用是缩短胶粘剂的固化时间，因为树脂乳液达到安全固化需要较长的养生时间，水泥只起固化剂的作用。
能增加附着力的说法是毫无相关的。
胶粘剂的主要成分是纯度100%的丙烯酸树脂乳液，渗入于EPS板融合的颗粒缝隙中，使其具有卓越的柔韧性和附着力，达到养生期需要相对较长的固化时间。
所以胶粘剂加入水泥，是缩短养生时间，作为养生促进剂的作用。
如超过正常的配比，树脂乳液成分浓度的降低，造成胶粘剂附着力下降会产生疏松及脱落的现象。
4、外保温系统的脱落1）所用的胶粘剂中所含的纯丙树脂乳液和不含铁分子的硅砂达不到外保温专用技术对产品的质量、性能要求或采用机械固定时锚固件的埋设深度不够和锚固数量过多，板缝间设置锚栓，锚栓分布尺寸不正确。
2）粘结胶浆配比不准确或选用的水泥不符合外保温的技术要求而导致外保温系统的脱落。
3）基层表面的平整度不符合外保温工程对基层的允许偏差项目的质量要求、平整度偏差过大。
炎热高湿的夏季到了，菱镁制品最大的技术问题返卤也越来越明显。
如何有效解决返卤问题是一个老生常谈但同时也是一直困扰菱镁同仁的问题。
菱镁制品返卤表现为空气湿度较大（70%以上）的时候，产品表面有水珠出现，严重的出现流淌。
原因是制品中残留的氯化镁随水蒸气迁移到表面，然后吸潮造成的。
氯化镁是强吸潮剂，粗盐易潮解就是因为氯化镁的原因。
具体解决办法应该从以下4个方面着手：1 原材料质量氧化镁的质量至关重要。
在氯氧镁体系中，氧化镁为胶凝材料，氯化镁为调和剂。
在这首先要明确一个概念，即活性含量。
通常所说得80粉、85粉指的是氧化镁的有效含量，但并不是所有的氧化镁都参加反应的，参加反应的那部分氧化镁占得比重称为活性含量。
活性含量是一个很重要的技术参数。
通常辽宁海城的85粉活性在65%以上。
一般活性含量要求在55%以上为宜。
如果氧化镁活性含量过低，就造成氯化镁不能被充分反应，大量剩余的氯化镁则是后期返卤的最大隐患。
这是目前国内大部分生产厂家产品返卤的最主要原因。
很多生产厂家贪图便宜，使用一些低档次的“苦土”生产，个别活性含量仅有30%，可以说这种原材料想解决返卤根本无从谈起。
当然目前很多新介入的生产者对由于对菱镁材料的认识不足，购买原料过程中，部分经销商受利益驱动，以次充好，更有甚者竟然在氧化镁中添加滑石粉出售！严重扰乱市场，阻碍了菱镁行业的发展。
另外氧化镁存放的环境应尽量干燥。
潮湿环境中活性氧化镁与水反应造成活性含量降低，严重时出现结块的现象（结块后的镁粉不能使用）。
这种情况在南方较为严重，一般活性含量65%的镁粉存放一个月活性量降到50%。
应对办法：一是到规模较大信用度高的厂家直接购买，二是购买的产品可以到当地质检部门进行检测，或是采用水合法进行简单测试（具体操作步骤见笔者《水合法测试氧化镁活性的实验方法》一文）。
氯化镁要求杂质离子尽量少。
通常氯化镁中含有很多可溶性碱金属盐类如氯化钾、氯化钠等。
如果这些杂质过多，在水化过程中随水蒸气迁移到制品表面，干燥后易形成白霜。
一个合理的鸡舍布局结构，可以为鸡提供一个良好的生存环境，使其充分发挥生产潜力，所以在了解鸡本身的生理特点以外，还必须合理地规划和建造鸡舍。
一、鸡布局注意事项1. 场址要选在远离居民区、交通方便、远离道路2. 要地势高燥，阳光充足。
尽可能做到冬季不遮光，夏季不挡风，雨后不积水。
面积较大，留有发展余地3. 水资源丰富无污染，便于取用，电力充足有保障4. 房舍结构实用、经济，既省资金，又省能源，其朝向符合当地自然和生理条件，采光好，易于通风，便于操作，做到夏季有利于防暑降温，冬季有利于保温防寒5. 房舍布局要合理，做到生产区与非生产区分开，非生产区和水源处于鸡场的上风向，脏道和净道分开，不交叉，粪场位于鸡场的下风向，育雏舍与育成舍分开，育雏舍位于鸡场的上风向6. 了解当地禽病流行的情况，尽量避开疫区或曾发生过疫情的地区7. 避开城市污染区，采取适当的环保措施，尽量减少对环境的污染二、房舍设计1．鸡舍建筑的总体要求满足肉鸡饲养的需要留有技术改造的余地，便于扩大再生产。
施工，厉行节约资金和能源符合鸡场总布局要求2、鸡舍建设的方式鸡舍的建筑类型分封闭式和开放式，封闭式鸡舍四周无窗，采用人工光照，机械通风，为耗能型鸡舍，小气候环境易控制，易管理。
开放式鸡舍即有窗鸡舍，是利用外界自然资源的节能鸡舍。
一般无需动力通风，充分采用人工照明。
缺点是受外界影响大。
房舍结构的设计是建立在鸡最佳环境的理性指标和建筑造价经济指标二者兼顾的基础上的，主要涉及到鸡舍的通风换气、保暖、降温、给排水、采光等因素。
3、通风换气通风换气的目的是尽可能排除舍内污浊空气：引进新鲜空气，保持舍内空气清新，降温、散湿，降低鸡的体感温度，这是衡量鸡舍环境的第一要素。
参数：换气量以夏季最大需要量计算，每公斤体重每小时4～5立方米，有害气体浓度不超过氨气20ppm，硫化氢l0ppm，二氧化碳0．15％。
通风方式有自然通风和机械通风两种。
A.自然通风。
不需动力，仅依靠自然界的风压和热压，产生空气流动，一般通过窗户、气窗和封闭不严的缝隙形空气交换。
保温鸡舍菱镁保温鸡舍是近年来农村家禽养殖行业新兴的建材产品。
该产品以改性菱镁水泥为基料，辅以必要的无机填料制成。
产品利用菱镁水泥强度高、易与有机物结合、隔热隔音等优势，工厂预制、现场施工，是传统菱镁制品与新型保温材料的有机结合。
我公司研发的新型菱镁保温鸡舍技术过硬，已在河北、内蒙、辽宁、XX等地成功推广应用。
菱镁保温鸡舍具有如下优势：1 造价低2 施工方便3性能优4 保温隔热效果好5 寿命长该产品适合于农村生产。
欲生产者需要有一定的文化知识和管理能力，有一定的经济基础，厂房无要求，遮阳即可。
工人文化程度不限，具体人数视生产规模而定，不需设备投资。
菱镁发泡外墙保温板菱镁发泡外墙保温板由发泡镁水泥和EPS颗粒复合而成，既继承了菱镁水泥优良的防火性能又保留了ＥＰＳ颗粒良好的保温特性。
适用于民用建筑（特别适用高层）、工业厂房墙体、冷库等的外墙保温系统。
目前生产企业生产的菱镁发泡外墙保温板普遍存在吸水率高、强度低、容重高等问题。
我公司自行开发研制的第五代菱镁发泡外墙保温板不仅克服了以上技术难题，还具有以下优势：1、防火性能好：该产品主要是无机材料，属A级不燃材料，能满足外墙外保温及防火隔离带高耐火性的要求。
2、保温效果好:菱镁发泡外墙保温板导热系数低，保温效果突出。
3、轻质高强：密度为150 kg/m3的菱镁发泡外墙保温板抗压强度达到0.2MPa以上，满足了运输与工程应用过程中对强度的高要求。
4、节能环保：无刺激性和有害气体释放，产烟毒性为安全级（AQ），生产过程无有害气体和废物排放。
5、抗冻性好：经过连续25次的冻融试验，性能降低率＜5%，这使得菱镁发泡外墙保温板耐候性佳，在复杂的天气变化中仍能保持自身物理化学性能稳定。
6、耐老化性好: 菱镁发泡外墙外保温板寿命大于50年，能与建筑的寿命保持同步。
7、隔音性好: 菱镁发泡外墙保温板中包含大量独立气泡，吸音能力是普通混凝土的5—7倍。
外墙保温岩棉复合板外墙保温岩棉复合板是以菱镁防火板为面层、以岩棉为芯层复合而成的新型外墙保温材料。
无机玻璃钢保温鸡舍是近年来农村家禽养殖行业新兴的建材产品。
该产品以阻燃型EPS为夹芯保温材料，面层以菱镁水泥为基料，辅以必要的无机填料及改性材料制成。
该产品充分利用菱镁水泥强度高、易与有机物结合、隔热隔音等优势，工厂预制、现场施工，是传统菱镁制品与新型保温材料的有机结合，是传统鸡舍的理想替代品。
早于2004年，无机玻璃钢保温鸡舍就开始在河北廊坊、沧州等地大面积推广，目前正快速在国内普及应用。
由于泡沫板容重很低，所以制成的无机玻璃钢保温板质地轻盈，但这同时给产品的远程销售带来了问题：长途运输成本较高，即该产品存在一定的“销售半径”。
所以该项目更适合本地生产，实现“本土化”。
目前已在河南、内蒙、辽宁、山东等地涌现出了一大批保温板生产厂家。
通过长时间的调查跟踪发现，很多厂家均采用粗放型的生产方式，根本不讲科学配比，产品质量参差不齐，前景令人担忧。
在此，笔者结合目前部分厂家的生产现状，向大家讲述一些生产中经常遇到的、同时应当引起足够注意的问题，希望引起足够的重视，以免该项目再次陷入“菱镁怪圈”的恶性循环。
一：原材料质量必须严格控制
目前，绝大多数生产者对自己所使用的原材料质量没有客观正确的认识，轻信一些厂家提供的所谓的一纸检测报告！好的原材料是生产合格产品的前提条件，如果这一关没有把好，想做出合格产品就很难！其中比较重要的像氧化镁的活性含量、氯化镁的含盐量、玻纤布的含碱量等概念一定要弄清楚，基本的检测手段也应该掌握。
目前在河北文安等地，由于激烈的市场竞争，同行之间互相压价，导致相当一部分的生产厂家偷工减料，甚至采购苦土粉作为胶凝材料，盐场排出的盐卤废液为调和剂，土锅拉丝的高碱布为增强材料，生产出的保温板保护层只有2mm都不到！这种只顾眼前利益、对产品内在质量置若罔闻的做法是万万不可取的！
二：原材料配比应当适时调整
目前相当一部分生产厂家都是粗放型生产，根本不讲究什么配比，简单的将氧化镁与卤水混合，调成适宜程度的料浆（稠了加卤水，稀了加粉子），然后在泡沫板表面涂抹铺布，制成保温舍板。
这种做法既不能保证产品的质量，同时生产成本比较高（摩尔比偏高）。
好的技术必须建立在产品性价比最大化的基础上，即最低的成本作出最好的产品！通常我们不推荐这种“稀料生产”，应当因地制宜的选择一些合适的无机或有机的填充料，既能够降低成本，又能够在一定程度上提高产品性能。
由于氧化镁容易与空气中的水蒸气反应，导致活性降低，同时生产环境中的温湿度条件也在变化，所以生产过程中的配方也不是一成不变的，应当根据实际条件适时调整卤水的波美度及各种原材料的配比。
很多厂家一个方子抓药，一年四季一个配方的做法是不科学的，也是不可取的。
三：改性问题很重要
菱镁水泥为三元反应体系，即MgO 、MgCl
2、H
2
O 。
主要生成产物为Mg（OH）
2、5Mg（OH）
2
·MgCl
2
·8H
2
O（5·1·8相）。
生成的晶体形态为针状结构，
互相搭接而成。
这种结构不够密实，不够稳定，所以菱镁制品的改性问题不容忽视的。
通过添加菱镁改性剂等手段，可以有效地控制料浆的固化时间、放热速度、优化晶体结构、提高化学稳定性等，从而从根本上提高产品的抗风化能力，延长使用寿命。
我公司生产的GX-Ⅲ系列菱镁改性剂种类齐全，性能稳定，可根据实际要求选择使用，具体可参考《GX-Ⅲ系列菱镁改性剂性能详解一文》，在此不再赘述。
当前部分保温板厂家采用单纯的化工小料进行改性，常用的七水硫酸亚铁、明矾、磷酸三钠、草酸、脲醛树脂、氯化铁、六偏磷酸钠等等。
这些化工小料具有一定的改性效果，改性原理以“堵”为主，由于工业级化工原料杂质含量较高，同时自身含有较高量的杂质离子，如SO
4
2-、Na+、K+等等，所以改性效果往往不够彻底，引入的杂质离子反而增加产品吸潮返卤的机率，所以这种落后的改性技术应予以淘汰。
四：工艺问题不容忽视
生产过程中的工艺分为三部分：配料工艺、成型工艺以及养护工艺。
生产工艺中有很多细节问题，很多直接与产品的质量挂钩。
工艺细节是目前大部分生产厂家容易忽视的问题。
比如配料工艺，原材料的加入是有顺序的，搅拌时间是有要求的，先加什么后加什么，搅拌多长时间，都有它的内在道理。
成型工艺中底料下多少，玻纤布铺在什么位置等等，这些都有一定的讲究。
在这儿笔者主要强调一下养护工艺。
第三部分改性问题当中谈到了，菱镁水泥固化是一个三元体系反应的过程，其中需要水的参与，同时反应伴随着一个较长、较大量的放热过程。
这个反应需要一定时间才能够完成，时间长短跟反应环境温度有关。
所以这就需要一个保温保湿的养护环境以保证固化反应的充分程度。
菱镁水泥固化是要释放出很高的热量，大体在1000~1350J/gMgO，并且放热速度很快，最高反应体系的中心温度可达150℃！普通硅酸盐水泥的水化热仅为300~400J/g，可以看出菱镁水泥是普通水泥水化热的3~4倍。
由以上数据可以看出，尤其是在夏季高温生产，必须严格控制菱镁水泥固化时的放热过程。
目前在河北文安、沧州一带，为了节约生产空间，通常是作完一张板子，然后依这张板子为操作平台在上面再做4~6张，大家知道，泡沫材料导热性能很差，而菱镁水泥固化又是一个快速高放热的过程，所以生产中经常遇到由于放热过高而出现烧坏泡沫板的情况，即出现“烧板”、“空鼓”的现象。
使用无水氯化镁的朋友更应该注意！
还有部分厂家直接露天生产，脱模后的产品直接放在露天地暴晒，导致反应因缺水而中断，作出的产品强度低、脆性大，普遍存在返卤泛霜的情况，同时表面出现干裂，这些做法都是错误的。
所以生产中必须有一个能够保温保湿的养护环境！
由以上可以看出，如果想生产出完全合格的产品，有四方面要素需要掌握：原材料质量控制是前提，动态配比调整是关键，改性技术是核心，生产工艺不容忽视！而目前大部分厂家粗放型的生产很难保证产品的质量。
经过长时间的调查走访发现，目前市场上一半以上的产品返卤试验不合格。
这种产品在大气当中的水与二氧化碳复合交替作用下，一般在2~3年后表面即出现粉化、露布、开裂等现象，逐渐丧失使用性能，而厂家承诺的最低15年的使用寿命更无从谈起！
无机玻璃钢制品存在一个迷惑性很强的短暂的假象：不管怎么生产，产品都具有很好的强度与韧性。
生产者往往只注重产品的这些物理性能，以为生产成功了，没有技术问题了。
实则不然，他们忽视了无机玻璃钢材料属化学建材这个事实，产品内在的化学稳定性才是最关键的质量要素！在此提醒准备上马的朋友应当引起足够的重视，以免盲目投资，害人害己！。
