785G超频教程AMI BIOS篇

  • 格式：doc
  • 大小：1.49 MB
  • 文档页数：13

【硬件玩家】手把手教你打自己人785G超频教程AMI BIOS篇
中关村在线★硬件论坛★硬件玩家
换马甲你不认识我
相关篇章：【硬件玩家】打自己人！785G 890GX游戏大乱斗
看过的都对这两款产品有了一个大概了解，如何达到那种频率的详细步骤，虽说是大同小异，但还是很有必要分享一下
硬件环境：
AMD AthlonII X2 215 2.7G @ 3.37G
昂达785G+魔笛集成HD4200图形核心，40spu，板载128M 32bit显存，核心设定为900Mhz、(板载默认为500Mhz) ；板载显存不可设定，缺省值为500Mhz @ DDR3 1000
金士顿2GB DDR3 1333 @ 833Mhz DDR3 1666
西部数据500G单碟蓝盘
超频三青鸟3 09版
AOC 2430V @ 1920*1080、60Hz、32bit Desktop
催化剂版本10.3 For WinXP-32
WindowsXP SP3，DirectX 9.0c Redist (February 2010)
3DMARK06 Professional Edition 1.2.0
先看效果：
图片可以点击放大
CPU 3.37G、内存设定为DDR3 1666 @ 833Mhz 、GPU设定为900Mhz 【890GX】SM2.0 779 、SM3.0 891 、CPU 2808 、总分2334
CPU 3.37G、内存设定为DDR3 1666 @ 833Mhz 、GPU设定为900Mhz 【785G】GPU-Z的667是BIOS设定的系统内存初始值，与890GX单独设定板载显存的V BIOS还是有区别的
SM2.0 754 、SM3.0 889 、CPU 2819 、总分2299
Advanced - NorthBridge Chipset Configuration
UMA+SIDEPORT是系统内存+板载显存工作模式，显存划分128M
GFX Engine Clock Override设定为Enabled（开启）才可以进行集显频率超频
GFX Engine Clock是集显核心频率设定值，默认500，这里设定为900
OverDrive 可以直接看到内存SPD
通常Auto可以解决很多麻烦，追求更好需要手动，但非常繁琐
集显从500超频到900，体质不好会点不亮，我的就是这样，加压0.080V不能通过3D MARK06，+0.160V可以稳定过06
NB2 Voltage Control里面可以调节，在稳定工作的前提下，电压值越小越好
DRAM Timing Configuration
设定Memorty Clock Mode为【Manual】手动
内存频率设定为667 @ DDR3 1333Mhz，这不是跟SPD一样么? 因为K10超频存在变量，不能认为设定值就是最终数值
进入AMD Ovverclocking Configuration
设定CPU-NB HT Lin Speed为x8 1600Mhz （200Mhz*8=1600Mhz)
下面的Advanced Clock Calibration就是传说中的ACC了，由于我的CPU不具备开核条件，所以这个不需要开启
CPU/HT Reference Clock 设定CPU/HT总线工作频率，这里设定为250，发生变量
CPU变量频率/原始频率=变量值
设定频率要*变量值=最终频率
250/200=1.25
CPU-NB HT Link Speed 为CPU与北桥互联速度，1600*1.25=2000 为这款CPU官方标注的最大支持范围
内存667*1.25=833 默认SPD不设定的话，经过测试这条内存可以稳定工作在这个频率上，为DDR3 1666
进入变量选项，各自的主板和BIOS都略有不同，原理是一样的
设定Custom P-States为（Enabled）开启
看过暗圣堂K10教程的朋友都对这些乱码天书有一个大致了解
FID设定为2700Mhz，这是变量值要相乘的频率
VID为电压值，自己酌情设定，一般默认电压即可，降压超频可以稳定就更好
NB FID默认为00 （200*4），只需要按4下键盘+号即可，04(200*8=1600) HT和MCH频率安全范围这款CPU标注的是2000Mhz
NB FID按照天书灰色提示输入即可
下面总结一下变量值
2700Mhz*1.25=3375Mhz
1600Mhz*1.25=2000Mhz (HT+MCH)
667Mhz*1.25=833Mhz
风扇有点吵，支持3PIN变频的主板不是太多，手工处理之
今天的室温
超频成功截图，点击放大
我的电脑，系统，属性显示的频率为查看瞬间监测值，为Cool'n'quiet(冷又静）节能技术原因
CPU-Z为即时检测，图中负载很低，工作频率和电压值都得到了降低
这个截图的时候刚换上10.4催化剂，特此说明
祝大家超频愉快。

合集下载

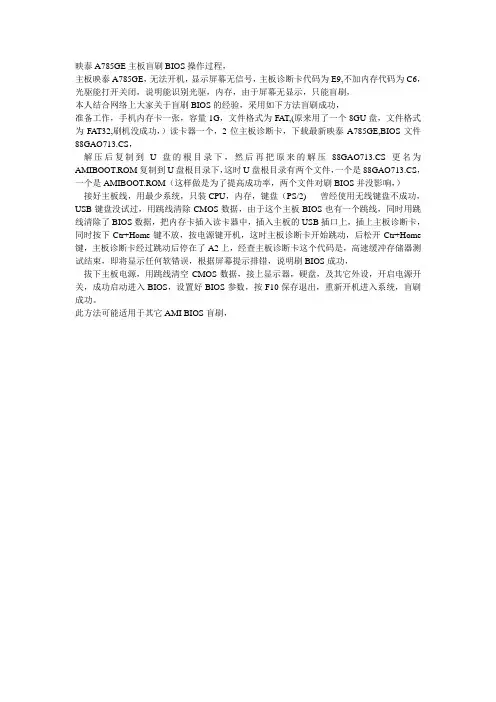

映泰A785GE主板盲刷BIOS操作过程

映泰A785GE主板盲刷BIOS操作过程

映泰A785GE主板盲刷BIOS操作过程，
主板映泰A785GE，无法开机，显示屏幕无信号，主板诊断卡代码为E9,不加内存代码为C6，光驱能打开关闭，说明能识别光驱，内存，由于屏幕无显示，只能盲刷，
本人结合网络上大家关于盲刷BIOS的经验，采用如下方法盲刷成功，
准备工作，手机内存卡一张，容量1G，文件格式为FAT,(原来用了一个8GU盘，文件格式为FAT32,刷机没成功，）读卡器一个，2位主板诊断卡，下载最新映泰A785GE,BIOS文件88GAO713.CS，
解压后复制到U盘的根目录下，然后再把原来的解压88GAO713.CS更名为AMIBOOT.ROM复制到U盘根目录下，这时U盘根目录有两个文件，一个是88GAO713.CS，一个是AMIBOOT.ROM（这样做是为了提高成功率，两个文件对刷BIOS并没影响，）
接好主板线，用最少系统，只装CPU，内存，键盘（PS/2) 曾经使用无线键盘不成功，USB键盘没试过，用跳线清除CMOS数据，由于这个主板BIOS也有一个跳线，同时用跳线清除了BIOS数据，把内存卡插入读卡器中，插入主板的USB插口上，插上主板诊断卡，同时按下Ctr+Home键不放，按电源键开机，这时主板诊断卡开始跳动，后松开Ctr+Home 键，主板诊断卡经过跳动后停在了A2上，经查主板诊断卡这个代码是，高速缓冲存储器测试结束，即将显示任何软错误，根据屏幕提示排错，说明刷BIOS成功，
拔下主板电源，用跳线清空CMOS数据，接上显示器，硬盘，及其它外设，开启电源开关，成功启动进入BIOS，设置好BIOS参数，按F10保存退出，重新开机进入系统，盲刷成功。

此方法可能适用于其它AMI BIOS盲刷，。

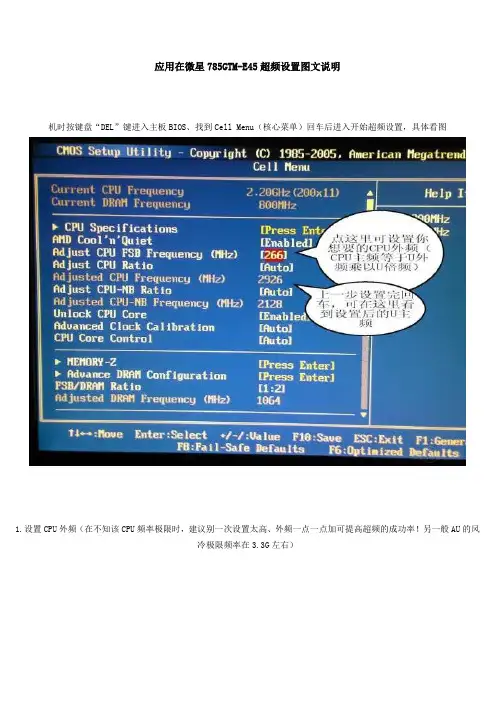

微星785GTM-E45超频设置图文说明

微星785GTM-E45超频设置图文说明

应用在微星785GTM-E45超频设置图文说明
机时按键盘“DEL”键进入主板BIOS、找到Cell Menu（核心菜单）回车后进入开始超频设置，具体看图
1.设置CPU外频（在不知该CPU频率极限时，建议别一次设置太高、外频一点一点加可提高超频的成功率！另一般AU的风
冷极限频率在3.3G左右）
2.设置NB频率（过高的NB频率会影响到超频的成功率！不过在找出CPU极限频率后、可试着调高NB频率来再次提升性能）
3.设置HT频率（过高的HT频率同样会影响到超频成功率！不过要注意HT频率的高低、对性能的影响并没NB那么明显，
也就是说不必像NB频率那样刻意去提升）
4.设置内存比率（无论你的内存体质如何、在未试出CPU极限频率前都建议你别将内存频率调置过高！因你同时提升U和内存频率时、如超频失败会让你无法判断是那个导致的！正确做法是在找出U极限后将U频率调低点，再通过设置内存比
率去找出内存的极限频率）
5.设置CPU等电压（适当给CPU、内存加压可提高超频成功率！不过强烈建议在试出CPU和内存极限后将电压调回默认或
调得比默认更低！因过高电压会带来高温和加速配件老化）。

映泰A785GE主板bois设置图解

映泰A785GE主板bois设置图解

F_COM1: 串行端口BIOS UpdateBios Update 是在Windows 系统下更新主板BIOS 的便捷工具。

<刷新BIOS> 操作前，请从我们网站下载正确的BIOS 文件(website: )。

更新BIOS 程序将运行清空CMOS 功能，所以请务必先检查此功能。

点击更新BIOS 按钮，打开询问是否备份当前BIOS 的对话框。

点击Yes 备份BIOS ，并进入备份BIOS 程序。

点击No 跳过程序。

BIOS 备份后，弹出需更新的BIOS 文件请求对话框。

请选择正确的BIOS 文件更新，然后点击Open 。

运用正确的BIOS 文件，此工具将更新BIOS ，更新过程需要一段时间，在此期间，不得打开任何运用程序。

BIOS 更新后，点击OK 重启系统。

系统引导并出现相关标识信息时，按<删除>键进入BIOS 设置。

在BIOS 设置里，使用Load Optimized Defaults 功能，然后选择Save and Exit Setup 退出BIOS 设置程序，完成BIOS 更新。

BIO-FlasherBIO-Flasher 是一个通过U-盘或软盘升级BIOS 的简易工具。

BIO-Flasher 内置于BIOS 芯片。

系统开机自检时，按<F12>键进入。

使用BIO-Flasher 升级BIOS 1. 进入网站下载与主板相匹配的最新BIOS 文件。

2. 然后保存BIOS 文件到U-盘或软盘。

3. 插入包含BIOS 文件的U-盘或软盘到USB 接口或软驱。

4. 开机或重启后，在自检过程中按<F12>键， 出现如右图所示的选择对话框。

选择包含BIOS 文件的设备，并按<Enter> 进入。

5. 此工具将会显示BIOS 文件及其相关信息。

选择正确的BIOS 文件并按<Enter>键，然后按<Y>执行BIOS 升级程序。

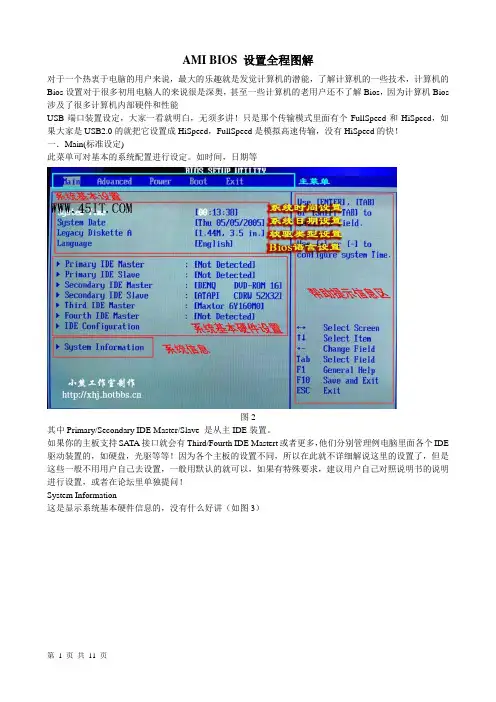

AMI BIOS 设置全程图解

AMI BIOS 设置全程图解

AMI BIOS 设置全程图解对于一个热衷于电脑的用户来说，最大的乐趣就是发觉计算机的潜能，了解计算机的一些技术，计算机的Bios设置对于很多初用电脑人的来说很是深奥，甚至一些计算机的老用户还不了解Bios，因为计算机Bios 涉及了很多计算机内部硬件和性能USB端口装置设定，大家一看就明白，无须多讲！只是那个传输模式里面有个FullSpeed和HiSpeed，如果大家是USB2.0的就把它设置成HiSpeed，FullSpeed是模拟高速传输，没有HiSpeed的快！一．Main(标准设定)此菜单可对基本的系统配置进行设定。

如时间，日期等图2其中Primary/Secondary IDE Master/Slave 是从主IDE装置。

如果你的主板支持SA TA接口就会有Third/Fourth IDE Mastert或者更多，他们分别管理例电脑里面各个IDE 驱动装置的，如硬盘，光驱等等！因为各个主板的设置不同，所以在此就不详细解说这里的设置了，但是这些一般不用用户自己去设置，一般用默认的就可以，如果有特殊要求，建议用户自己对照说明书的说明进行设置，或者在论坛里单独提问！System Information这是显示系统基本硬件信息的，没有什么好讲（如图3）图3基本设置了解后就进入高级设置了！二．Advanced（进阶设置）如图4：图4这里就是Bios的核心设置了,新手一定要小心的设置，因为其直接关系系统的稳定和硬件的安全，千万不可以盲目乱设！1.大家先看到的是“JumperFree Configuration”（不同品牌的主板有可能不同，也可能没有）再这里可以设置CPU的一些参数，对于喜欢超频的朋友来说这里就是主攻地！(如图)键，选择后会看到如下图：对于CPU超频爱好者这些东西应该了如指掌，CPU的外频设置（CPU External Frequency）是超频的关键之一，CPU的主频（即我们平时所说的P4 3.0G等等之内的频率）是由外频和倍频相乘所得的值，比如一颗3.0G的CPU在外频为200的时候他的倍频就是15,(200MHz*15＝3000MHz)。
