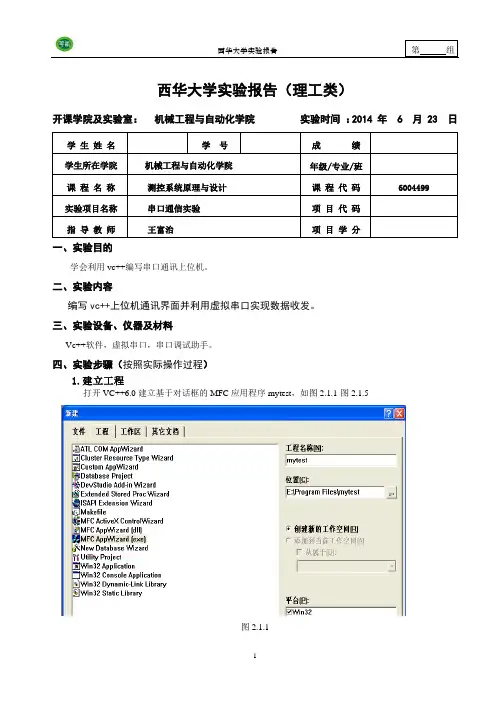

西华大学实验报告（理工类）开课学院及实验室： 机械工程与自动化学院 实验时间 ：2014 年 6 月 23 日一、实验目的学会利用vc++编写串口通讯上位机。
二、实验内容编写vc++上位机通讯界面并利用虚拟串口实现数据收发。
三、实验设备、仪器及材料Vc++软件，虚拟串口，串口调试助手。
四、实验步骤（按照实际操作过程）1.建立工程打开VC++6.0建立基于对话框的MFC 应用程序mytest ，如图2.1.1-图2.1.5图2.1.1图2.1.2图2.1.3图2.1.4图2.1.52.在项目中插入MSComm控件工程->增加到工程->Components and Controls->双击Registered ActiveX Controls->选择Microsoft Communications Control, version 6.0->Insert，按默认值添加，多了个电话图标，这是增加后串口通信控件。
如图2.2.1-图2.2.3图2.2.1图2.2.2图2.2.33. 布局删除确认、取消和提示框，添加“电话”、静态文本、按钮、编辑框，拖动添加的控件，根据喜好布局。
图2.34.初始化串口：设置MSComm控件的属性查看->建立类向导MFC ClassWizard->Member Viariable，选择ClassName为CmytestDlg的类，Control ID 为MSCOMM1，双击它，为它添加控制变量m_ctrlComm类似的，选择其它项修改，改后如图2.4。
图2.45.添加串口事件消息处理函数OnComm()查看->建立类向导MFC ClassWizard->Message Maps,在Class Name中选择类CmytestDlg，再在Object IDs 中选择IDC_MSCOMM1,然后在Message中双击消息OnCom,在弹出的对话框中将函数名改为OnComm(好记)，单击“OK”,就加入了串口事件的消息处理函数，如图2.5:图2.56.发送数据先为发送按添加一个单击消息，即BN_CLICKED处理函数，打开ClassWizard->Message Maps,选择类CMytestDlg,选中IDC_BUTTON_MANUALSEND,双击BN_CLICKED添加OnButtonManualsend（）函数，如图2.6:图2.67.安装虚拟串口8.串口通讯检验五、实验数据记录1.代码如下：#include "stdafx.h"#include "mytest.h"#include "mytestDlg.h"#ifdef _DEBUG#define new DEBUG_NEW#undef THIS_FILEstatic char THIS_FILE[] = __FILE__;#endif/////////////////////////////////////////////////////////////////////////////// CMytestDlg dialogCMytestDlg::CMytestDlg(CWnd* pParent /*=NULL*/): CDialog(CMytestDlg::IDD, pParent){//{{AFX_DATA_INIT(CMytestDlg)m_strEditRXData = _T("");m_strEditTXData = _T("");//}}AFX_DATA_INIT// Note that LoadIcon does not require a subsequent DestroyIcon in Win32 m_hIcon = AfxGetApp()->LoadIcon(IDR_MAINFRAME);}void CMytestDlg::DoDataExchange(CDataExchange* pDX){CDialog::DoDataExchange(pDX);//{{AFX_DATA_MAP(CMytestDlg)DDX_Text(pDX, IDC_EDIT1, m_strEditRXData);DDX_Text(pDX, IDC_EDIT2, m_strEditTXData);DDX_Control(pDX, IDC_MSCOMM1, m_ctrlComm);//}}AFX_DATA_MAP}BEGIN_MESSAGE_MAP(CMytestDlg, CDialog)//{{AFX_MSG_MAP(CMytestDlg)ON_WM_PAINT()ON_WM_QUERYDRAGICON()ON_BN_CLICKED(IDC_BUTTON1, OnButtonManualsend)//}}AFX_MSG_MAPEND_MESSAGE_MAP()/////////////////////////////////////////////////////////////////////////////// CMytestDlg message handlersBOOL CMytestDlg::OnInitDialog(){CDialog::OnInitDialog();// Set the icon for this dialog. The framework does this automatically// when the application's main window is not a dialogSetIcon(m_hIcon, TRUE); // Set big iconSetIcon(m_hIcon, FALSE); // Set small icon// TODO: Add extra initialization herem_ctrlComm.SetCommPort(4); //选择COM4m_ctrlComm.SetInputMode(1); //输入方式为二进制方式m_ctrlComm.SetInBufferSize(1024); //设置输入缓冲区大小m_ctrlComm.SetOutBufferSize(512); //设置输出缓冲区大小//波特率9600，无校验，8个数据位，1个停止位m_ctrlComm.SetSettings("9600,n,8,1");if(!m_ctrlComm.GetPortOpen())m_ctrlComm.SetPortOpen(TRUE);//打开串口m_ctrlComm.SetRThreshold(1); //参数1表示每当串口接收缓冲区中有多于//或等于1个字符时将引发一个接收数据的OnComm事件m_ctrlComm.SetInputLen(0); //设置当前接收区数据长度为0m_ctrlComm.GetInput(); //先预读缓冲区以清除残留数据return TRUE; // return TRUE unless you set the focus to a control}// If you add a minimize button to your dialog, you will need the code below// to draw the icon. For MFC applications using the document/view model,// this is automatically done for you by the framework.void CMytestDlg::OnPaint(){if (IsIconic()){CPaintDC dc(this); // device context for paintingSendMessage(WM_ICONERASEBKGND, (WPARAM) dc.GetSafeHdc(), 0);// Center icon in client rectangleint cxIcon = GetSystemMetrics(SM_CXICON);int cyIcon = GetSystemMetrics(SM_CYICON);CRect rect;GetClientRect(&rect);int x = (rect.Width() - cxIcon + 1) / 2;int y = (rect.Height() - cyIcon + 1) / 2;// Draw the icondc.DrawIcon(x, y, m_hIcon);}else{CDialog::OnPaint();}}// The system calls this to obtain the cursor to display while the user drags// the minimized window.HCURSOR CMytestDlg::OnQueryDragIcon(){return (HCURSOR) m_hIcon;}BEGIN_EVENTSINK_MAP(CMytestDlg, CDialog)//{{AFX_EVENTSINK_MAP(CMytestDlg)ON_EVENT(CMytestDlg, IDC_MSCOMM1, 1 /* OnComm */, OnComm, VTS_NONE) //}}AFX_EVENTSINK_MAPEND_EVENTSINK_MAP()void CMytestDlg::OnComm(){// TODO: Add your control notification handler code hereV ARIANT variant_inp;COleSafeArray safearray_inp;LONG len,k;BYTE rxdata[2048]; //设置BYTE数组CString strtemp;if(m_ctrlComm.GetCommEvent()==2) //事件值为2表示接收缓冲区内有字符{variant_inp=m_ctrlComm.GetInput(); //读缓冲区safearray_inp=variant_inp; //V ARIANT型变量转换为ColeSafeArray型变量len=safearray_inp.GetOneDimSize(); //得到有效数据长度for(k=0;k<len;k++)safearray_inp.GetElement(&k,rxdata+k);//转换为BYTE型数组for(k=0;k<len;k++) //将数组转换为Cstring型变量{ BYTE bt=*(char*)(rxdata+k); //字符型strtemp.Format("%c",bt); //将字符送入临时变量strtemp存放m_strEditRXData+=strtemp; //加入接收编辑框对应字符串}}UpdateData(FALSE); //更新编辑框内容}void CMytestDlg::OnButtonManualsend(){// TODO: Add your control notification handler code hereUpdateData(TRUE); //读取编辑框内容m_ctrlComm.SetOutput(COleVariant(m_strEditTXData));//发送数据西华大学实验报告11 }2.仿真结果如下：运行VC6.0中的mytest 文件，打开COM4，输入要写的信息，就可以实现串口通信了，如图5.2：图5.1。
