数码相机液晶显示屏维修实例

液晶显示器的维修方法和举例很多人对液晶屏都不太想弄，觉得它脆弱，维修风险高。

其实不然。

液晶屏产生的故障大致有这样几种：白屏、花屏、黑屏、屏暗、发黄、白斑、亮线、亮带、暗线、暗带、外膜刮伤等。

这些故障中相对而言较容易维修的是屏喑、发黄、白斑、外膜刮伤。

屏暗其实就是灯管老化了，直接更换就行。

发黄和白斑均是背光源的问题，通过更换相应背光片或导光板均可解决。

外膜刮伤是指液晶玻璃表面所覆的偏光片受损，同样人工就可以很好的进行更换了。

当然这些通过更换就可以解决的故障实施时也是有很多注意事项的，换灯管要注意安装到位，避免漏光；处理背光，要注意防尘，否则屏点亮后就会看到灰尘的斑点了；更换偏光膜要避免撕膜的时候把屏压伤，灰尘更是大忌，一旦在覆膜时有灰尘进入，则会产生气泡，基本就要报废一张膜重新再来了。

白屏、花屏、黑屏基本均是由于电路故障产生的。

首先应该排除屏线的断裂，而后看3.3V是否已经加到屏上，再依次检查后级是否有高压及负压输出、主控制芯片是否有输出等。

有相当一部分花屏是由于行驱动没有工作，简单到飞几根线就可以解决问题的。

少部分的花屏是由于行或列的第一片驱动模块损坏。

难度最大、维修成本最高的是有线屏的维修。

这些故障的产生原因大多是相应的驱动模块虚焊或是损坏造成的，大家都知道在屏的玻璃和PCB板之间是用一些驱动模块连接。

模块无论是和PCB板还是和玻璃都是有极细的焊脚一一对应相连。

这种焊脚凭肉眼是无法分清的，也不是我们用烙印或是风枪所能焊接的了，要在高倍放大镜下，将焊脚对应后利用专门的设备进行热压。

这其间所用的一些辅助材料，比如ACF胶和ACF清洗液均非常昂贵，而且操作环境的洁净度也直接影响到修复的成功率。

这一项操作机器因素和人的经验因素差不多各占五成。

但在一个经验丰富、技术熟练的维修工程师手中修复的成功率基本在90%以上。

液晶显示器维修资料一、电源由于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。

液晶维修液晶维修：常见问题与解决方法引言随着技术的不断发展，液晶显示器已经成为我们日常生活中最常见的显示设备之一。

然而，由于长期使用或意外损坏，液晶显示器可能会出现各种问题，例如无显示、显示模糊、色彩不准确等。

本文将介绍液晶维修中常见的问题以及相应的解决方法，帮助读者更好地了解和解决液晶显示器的故障。

一、无显示问题1. 检查电源线和电源开关当液晶显示器无法正常显示时，首先需要检查电源线是否插紧，电源开关是否打开。

有时候，电源线可能会松动或脱落，导致显示器无法获取到电源信号。

此时，只需将电源线重新插入，并确保电源开关处于打开状态。

2. 检查连接线另一个常见的原因是连接线的问题。

请检查液晶显示器与计算机或其他设备之间的连接线是否正确连接，是否有损坏。

如果连接线出现问题，可以尝试更换新的连接线来解决无显示问题。

3. 调整亮度和对比度有时候，液晶显示器的亮度和对比度设置不正确，导致屏幕无显示。

在这种情况下，可以尝试调整亮度和对比度设置，通常可以通过显示器上的菜单键进行设置。

二、显示模糊问题1. 清洁显示屏显示屏上的灰尘和污渍可能会导致显示模糊。

为了解决这个问题，可以使用柔软的布料轻轻擦拭屏幕。

请注意，不要使用有腐蚀性的清洁剂，以防止损坏显示屏。

2. 调整分辨率显示器的分辨率设置不正确也可能导致模糊显示。

在计算机的显示设置中，可以尝试调整分辨率以获得更清晰的显示效果。

3. 检查图形驱动程序图形驱动程序的问题也可能导致显示模糊。

请确保计算机的图形驱动程序是最新的，并根据需要进行更新。

如果问题仍然存在，可以尝试卸载并重新安装图形驱动程序。

三、色彩不准确问题1. 调整色彩设置液晶显示器具有不同的色彩设置选项，包括亮度、对比度、饱和度等。

如果色彩不准确，可以尝试调整这些设置以获得更准确的色彩显示。

2. 校准显示器对于需要更专业色彩表现的用户，可以使用专业的显示器校准工具进行校准。

这些工具可以帮助您调整显示器的颜色和色彩准确度，以满足特定需求。

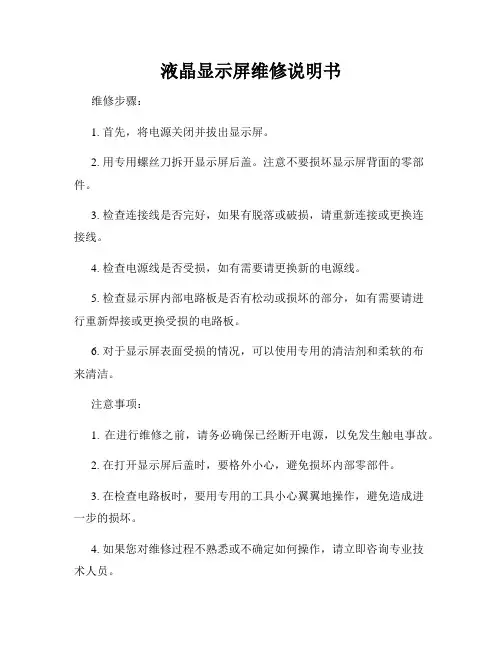

液晶显示屏维修说明书维修步骤：1. 首先，将电源关闭并拔出显示屏。

2. 用专用螺丝刀拆开显示屏后盖。

注意不要损坏显示屏背面的零部件。

3. 检查连接线是否完好，如果有脱落或破损，请重新连接或更换连接线。

4. 检查电源线是否受损，如有需要请更换新的电源线。

5. 检查显示屏内部电路板是否有松动或损坏的部分，如有需要请进行重新焊接或更换受损的电路板。

6. 对于显示屏表面受损的情况，可以使用专用的清洁剂和柔软的布来清洁。

注意事项：1. 在进行维修之前，请务必确保已经断开电源，以免发生触电事故。

2. 在打开显示屏后盖时，要格外小心，避免损坏内部零部件。

3. 在检查电路板时，要用专用的工具小心翼翼地操作，避免造成进一步的损坏。

4. 如果您对维修过程不熟悉或不确定如何操作，请立即咨询专业技术人员。

5. 使用清洁剂清洁显示屏时，务必避免液体进入显示屏内部，以免造成更严重的故障。

常见问题及解决方案：1. 现象：显示屏无法开机、无信号显示。

解决方案：首先检查电源线是否连接正确，若连接正常，则检查电源线是否受损，如有需要请更换新的电源线。

如果问题仍然存在，可能是电路板出现故障，建议寻求专业维修人员的帮助。

2. 现象：显示屏有亮点、暗点、线条、色彩失真等问题。

解决方案：通常这些问题是由于显示屏内部电路板损坏或连接线松动引起的。

可以打开显示屏后盖进行检查，重新连接或更换电路板或连接线。

3. 现象：显示屏出现闪烁、模糊、抖动等问题。

解决方案：这些问题通常是由于电源线接触不良或连接线损坏引起的。

可以检查电源线和连接线是否完好，并进行必要的更换。

维修注意事项：1. 维修时请务必遵循相关安全操作规程，确保自身安全和设备的安全。

2. 如果在维修过程中遇到问题或不确定如何操作，请及时咨询专业技术人员或寻求专业维修服务。

总结：本维修说明书提供了液晶显示屏维修的基本步骤和常见问题的解决方案。

在进行维修时，请务必小心操作，避免进一步损坏设备。

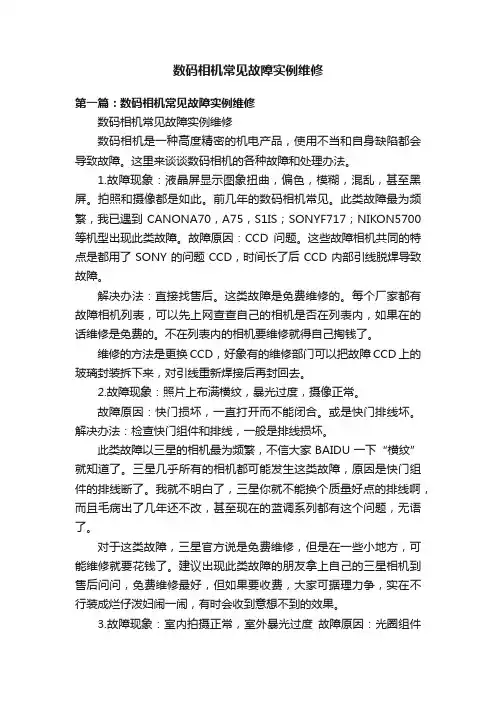

数码相机常见故障实例维修第一篇：数码相机常见故障实例维修数码相机常见故障实例维修数码相机是一种高度精密的机电产品，使用不当和自身缺陷都会导致故障。

这里来谈谈数码相机的各种故障和处理办法。

1.故障现象：液晶屏显示图象扭曲，偏色，模糊，混乱，甚至黑屏。

拍照和摄像都是如此。

前几年的数码相机常见。

此类故障最为频繁，我已遇到CANONA70，A75，S1IS；SONYF717；NIKON5700等机型出现此类故障。

故障原因：CCD问题。

这些故障相机共同的特点是都用了SONY的问题CCD，时间长了后CCD内部引线脱焊导致故障。

解决办法：直接找售后。

这类故障是免费维修的。

每个厂家都有故障相机列表，可以先上网查查自己的相机是否在列表内，如果在的话维修是免费的。

不在列表内的相机要维修就得自己掏钱了。

维修的方法是更换CCD，好象有的维修部门可以把故障CCD上的玻璃封装拆下来，对引线重新焊接后再封回去。

2.故障现象：照片上布满横纹，暴光过度，摄像正常。

故障原因：快门损坏，一直打开而不能闭合。

或是快门排线坏。

解决办法：检查快门组件和排线，一般是排线损坏。

此类故障以三星的相机最为频繁，不信大家BAIDU一下“横纹”就知道了。

三星几乎所有的相机都可能发生这类故障，原因是快门组件的排线断了。

我就不明白了，三星你就不能换个质量好点的排线啊，而且毛病出了几年还不改，甚至现在的蓝调系列都有这个问题，无语了。

对于这类故障，三星官方说是免费维修，但是在一些小地方，可能维修就要花钱了。

建议出现此类故障的朋友拿上自己的三星相机到售后问问，免费维修最好，但如果要收费，大家可据理力争，实在不行装成烂仔泼妇闹一闹，有时会收到意想不到的效果。

3.故障现象：室内拍摄正常，室外暴光过度故障原因：光圈组件损坏，或排线坏解决办法：更换相应配件4.故障现象：相机操作一切正常，但取景和拍摄照片全黑解决办法：拆开相机检查镜头内部。

此类故障的严重程度可大可小。

运气好的话可能就是镜头的滑轨错位，拆下装好就行了。

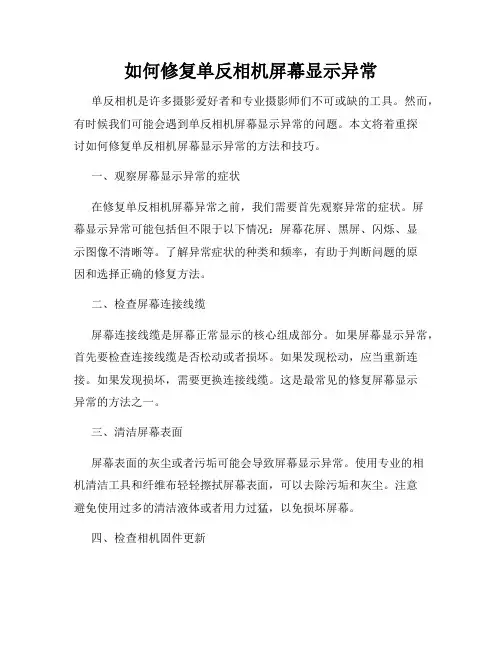

如何修复单反相机屏幕显示异常单反相机是许多摄影爱好者和专业摄影师们不可或缺的工具。

然而，有时候我们可能会遇到单反相机屏幕显示异常的问题。

本文将着重探讨如何修复单反相机屏幕显示异常的方法和技巧。

一、观察屏幕显示异常的症状在修复单反相机屏幕异常之前，我们需要首先观察异常的症状。

屏幕显示异常可能包括但不限于以下情况：屏幕花屏、黑屏、闪烁、显示图像不清晰等。

了解异常症状的种类和频率，有助于判断问题的原因和选择正确的修复方法。

二、检查屏幕连接线缆屏幕连接线缆是屏幕正常显示的核心组成部分。

如果屏幕显示异常，首先要检查连接线缆是否松动或者损坏。

如果发现松动，应当重新连接。

如果发现损坏，需要更换连接线缆。

这是最常见的修复屏幕显示异常的方法之一。

三、清洁屏幕表面屏幕表面的灰尘或者污垢可能会导致屏幕显示异常。

使用专业的相机清洁工具和纤维布轻轻擦拭屏幕表面，可以去除污垢和灰尘。

注意避免使用过多的清洁液体或者用力过猛，以免损坏屏幕。

四、检查相机固件更新有时，单反相机屏幕显示异常可能与相机固件有关。

更新相机固件可能会解决某些问题。

首先，在相机制造商的官方网站上查找最新的固件版本，并按照指示进行更新。

强烈建议在更新相机固件之前备份重要的数据，以免出现意外情况。

五、调整相机设置和参数有时，屏幕显示异常可能是由于不正确的相机设置或参数导致的。

尝试恢复相机默认设置，或者逐一检查各项设置，并进行适当的调整。

另外，还可以尝试重新设置亮度、对比度和色彩设置，以获得更好的屏幕显示效果。

六、寻求专业维修帮助如果以上方法无法修复屏幕显示异常问题，建议寻求专业维修帮助。

联系相机制造商或授权维修中心，并提供详细的问题描述。

专业维修师傅会帮助您进行更深入的诊断和修复。

总结：修复单反相机屏幕显示异常可能需要根据具体情况采取不同的方法。

我们可以通过观察症状、检查连接线缆、清洁屏幕表面、更新相机固件、调整相机设置和参数等方式来尝试修复。

如果以上方法都无法解决问题，寻求专业维修帮助是一个明智的选择。

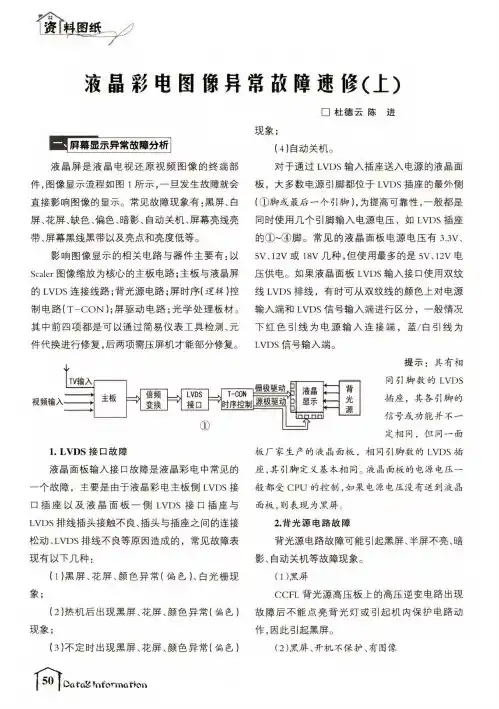

液晶彩电图像异常故障速修（上）口屛幕血奈鼻詹敌険丽液晶屏是液晶电视还原视频图像的终端部件，图像显示流程如图1所示，一旦发生故障就会 直接影响图像的显示。

常见故障现象有:黑屏、白屏、花屏、缺色、偏色、暗影、自动关机、屏幕亮线亮 带、屏幕黑线黑带以及亮点和亮度低等。

影响图像显ZF 的相关电路与器件主要有:以 Scaler 图像缩放为核心的主板电路;主板与液晶屏的LVDS 连接线路;背光源电路;屏时序（逻辑）控制电路（T-CON ）;屏驱动电路；光学处理板材。

其中前四项都是可以通过简易仪表工具检测、元 件代换进行修复，后两项需压屏机才能部分修复。

、fTV 输入视频输入-------主板倍频 变换LVDS 接口—K T-CON时序控制①1. LVDS 接口故障液晶面板输入接口故障是液晶彩电中常见的一个故障，主要是由于液晶彩电主板侧LVDS 接 口插座以及液晶面板一侧LVDS 接口插座与LVDS 排线插头接触不良、插头与插座之间的连接松动、LVDS 排线不良等原因造成的，常见故障表 现有以下几种：（1） 黑屏、花屏、颜色异常（偏色）、白光栅现象；（2） 热机后出现黑屏、花屏、颜色异常（偏色）现象；（3） 不定时出现黑屏、花屏、颜色异常（偏色）□杜德云陈进现象；（4）自动关机。

对于通过LVDS 输入插座送入电源的液晶面板，大多数电源引脚都位于LVDS 插座的最外侧 （①脚或最后一个引脚），为提高可靠性，一般都是 同时使用几个引脚输入电源电压，如LVDS 插座 的①~④脚。

常见的液晶面板电源电压有3.3V 、5V.12V 或18V 几种，但使用最多的是5V.12V 电压供电。

如果液晶面板LVDS 输入接口使用双纹 线LVDS 排线，有时可从双纹线的颜色上对电源输入端和LVDS 信号输入端进行区分，一般情况下红色引线为电源输入连接端，蓝/白引线为提示：具有相同引脚数的LVDS 插座，其各引脚的 信号或功能并不一定相同，但同一面板厂家生产的液晶面板，相同引脚数的LVDS 插座，其引脚定义基本相同。

数码相机常见故障检修方法数码相机常见故障检修方法导语：数码相机常见故障检修方法。

数码相机的历史可以追溯到上个世纪四五十年代，1951年宾·克罗司比实验室发明了录像机(VTR)，这种新机器可以将电视转播中的电流脉冲记录到磁带上。

到了1956年，录像机开始大量生产。

它被视为电子成像技术产生。

数码相机常见故障检修方法故障1：不闪光。

检修方法：这种故障依照检修传统电子相机的办法检修，思路大致为：供电-振荡-整流-高压充电-触发-闪光。

开机检查，若主电容上不高压，则故障在发光部分，反之，则查振荡电路部分。

故障2：不能存储图像。

检修方法：一般为存储卡损坏或存储卡与相机接触不良。

存储卡可用其他相机或者读卡器检测;接触点可用清洁剂洁净，最好采用修手机的方法，用橡皮擦，认真擦去触点的污物，保持触点的良好性能。

故障3：不能对焦。

检修方法：可能是对焦机构卡住或对焦机构驱动电路损坏。

比较常见的是对焦机构卡住错位造成，因为数码相机镜筒较短，内对焦机构比较脆弱。

解决的办法是小心拆开对焦机构，仔细研究内部机构，再对故障处进行维修处理后重新装配调试。

故障4：不开机。

检修方法：这种故障最常见，是数码相机维修中的“重头戏”。

由于数码相机电路密集，结构紧凑，常工作在电流状态，机内又有高压部分器件，因而不开机的故障，一般为电子元件烧毁所致。

我的经验是：先开机拆开线路板，看看有无元件烧焦，有无异味，有些电路板的集成块等元件烧毁后，连器件上的字符都没了颜色，机内散发浓重的烧焦味，这种状况可以肯定电板报废，需要更换整块电路板。

在确定没有烧焦现象后，按以下思路检修：(1)先检查各功能开关是否正常，操作是否到位。

笔者维修过一台柯达3600数码相机，该机送到店里时，已经死机，开机通电指示闪亮一下随即熄灭。

因该机通电反应，就把检查重点放在电板部分，但没有发现问题，查到最后才发现是镜头盖开启微动开关坏了。

(2)在确定各功能开关正常后，按供电电路的正常与否来查。

数码相机维修手册之屏幕显示故障修复一、故障现象描述在使用数码相机的过程中，屏幕显示出现异常，可能有以下几种情况：1. 屏幕无法正常显示图像，出现黑屏或白屏；2. 屏幕上出现模糊、扭曲、颜色失真等现象；3. 屏幕上出现闪烁、跳动或出现噪点；4. 屏幕上出现残影或反应迟钝。

二、故障原因分析1. 运输或摔落导致屏幕内部连接松动或损坏；2. 长时间使用导致屏幕老化或损坏；3. 液晶屏幕面板受潮或遭受高温环境影响；4. 电池电量不足或电池接触不良。

三、故障修复方法1. 检查连接首先，关闭相机电源，拆卸相机背部的屏幕保护罩。

检查屏幕连接线是否松动或损坏，若发现问题，可尝试重新连接或更换连接线。

注意操作时要轻柔，避免进一步损坏屏幕。

2. 重启相机有时候，屏幕显示异常可能是由于相机系统出现故障导致的。

尝试按下相机的重启按钮或者长按电源按钮进行重启。

如果问题仍然存在，可以尝试将相机恢复出厂设置。

3. 清洁屏幕屏幕表面的灰尘或污渍可能会导致显示异常。

使用柔软的布料轻轻擦拭屏幕，避免使用刷子或者化学溶剂，以免刮伤或损坏屏幕。

4. 调整屏幕设置有时候，屏幕显示异常可能是由于设置问题导致的。

进入相机菜单，找到屏幕设置选项，尝试调整亮度、对比度、色彩等参数，看是否能够解决问题。

5. 更换电池电池电量不足或电池接触不良可能会导致屏幕显示异常。

尝试更换电池，并确保电池与相机接触良好。

6. 寻求专业维修如果以上方法均无效，建议寻求专业数码相机维修服务。

请联系数码相机厂商或者授权维修中心，咨询并寻求专业的维修帮助。

四、故障预防措施为了避免屏幕显示故障的发生，我们可以采取以下预防措施：1. 注意相机使用环境，避免长时间暴露在高温、潮湿或者极寒的环境中；2. 使用相机时要轻拿轻放，避免摔落或碰撞；3. 定期清洁相机，特别是屏幕表面，避免灰尘或污渍积累；4. 储存相机时，注意避免与硬物直接接触，使用相机专用的保护套或包装盒。

五、总结屏幕显示故障是数码相机使用过程中常见的问题之一，但通过适当的修复方法和预防措施，我们可以解决这些问题。

LCD显示屏电路分析与检修数码相机的LCD显示屏主要用来取景、设置功能菜单、浏览照片、播放视频等，一般由背光灯、液晶面板等组成。

LCD显示屏背光电路分析由于液晶本身不会发光，LCD显示屏需要专用的背光灯为其提供背光，因此就需要专用的背光电路来控制背光灯的亮度。

LCD显示屏的背光方式主要有两种。

早期的数码相机一般采用高压驱动氖管作为数码相机的背光光源。

因为高压氖管的背光驱动线路复杂，要求驱动电压高，背光不均匀，已基本被淘汰。

另一种背光光源为高亮度发光二极管（LED）。

半导体LED，尤其是氮化物白光发光二极管，具有体积小、电压低、寿命长、回应快、无频闪、耗能少、发热少等优点，因此目前的数码相机液晶背光源一般都采用LED背光光源。

数码相机背光驱动电路主要有两种方式：一种是背光电流驱动方式，一种是背光恒流驱动方式。

背光电流驱动方式背光电流驱动方式主要是由微处理器发出控制信号，然后通过软件调节改变控制信号占空比，从而控制单位时间内流过发光二极管的电流，来改变LCD显示屏的亮度。

背光电流驱动方式电路如图所示。

图中三极管Q5、Q6组成一个恒流源电路。

Q5、Q6工作在放大状态，当Q5工作时，调节B极电阻R23，使Q5的C 极电流达到额定电流值。

因为LED发光二极管导通后，内阻会变小，电流会逐渐增大，增加Q6的目的是分流Q5的B极电流，调节反馈电阻R205就可以控制流过背光发光二极管的电流并通过Q6使电流达到稳定。

工作时，微处理器的LCD_BKLT_ON引脚发出控制信号，此信号为方波，信号频率是固定的，例如7.5KHZ。

通过软件调节改变信号占空比，控制Q5的导通时间，可控制单位时间内流过发光二极管的电流，改变LCD显示屏的亮度。

从图中可以看出，背光电流驱动方式线路简单，软件调整方便。

但由于背光LED差异，很难确保LCD显示屏亮度控制的一致性，因此实际效果不理想。

背光恒流驱动方式背光恒流驱动方式主要为了保证驱动电流的可靠性，使驱动LED的电流低于LED额定值。

数码相机黑屏现象判断与维修方法对于普通家庭用户来说，因为数码相机的使用频率不高，出现黑屏故障的机率比较小，但对于每天工作中需要用到数码相机的用户来说黑屏现象有可能遇到过很多次。

取景时出现黑屏现象有些是机器设置问题，自己可以解决，有些是机器出现故障，需要送去数码相机维修站维修，不管是什么情况，清楚的了解出现黑色屏的原因是什么、是哪里出现问题、哪里损坏都是有必要的。

下面跟大家一起来分享一下数码相机出现黑屏故障的几种可能性和相应的解决办法，依照以下几个办法，一般情况下能很快判断你的数码相机是属于哪种情况，感谢广州南方数码相机维修中心的胡先生提供技术支持，希望本文能够帮到大家。

取景黑屏故障可能性之一——设置问题目前市场上大部分数码相机都具备两个取景器，一个是显示屏(LCD)，一个EVF或者光学取景器。

对于普通用户来说，平时使用最多是肯定是显示屏，相信很多用了多年相机的人从未用evf取过景，而在相机机身上都会设置有一个按键控制LCD与EVF两种取景方式的切换，佳能是用“disp”键来控制，按一下隐藏显示屏上的显示参数，按二下显示屏继续显示但取景是全黑的了，按三下显示屏完全不显示，此时只能用EVF取景。

正因为我们大多数用户平时不用EVF取景，所以“disp”键也没怎么用过，一旦自己不小心或者他人按到“disp”键出现黑屏或者不显示现象就不知所措以为相机出现故障了，南方数码相机维修中心胡先生告诉笔者这种情况下相机拍照功能是正常的，其实你只要按多几下“disp”键就恢复正常的LCD取景了。

佳能大部分机型的显示方式切换健是“disp”键，其它品牌或机型的取景方式切换键用其它字符表示，像索尼、尼康等则用一个类似于显示屏的标志标识。

不管相机的切换键用什么字符表示，只要知道问题所在，相机要认出一个按键应该不难。

取景黑屏故障可能性之二——传感器(CCD)损坏传感器(CCD)元件损坏导致取景黑屏(或伴有杂色)，这种情况多发生于五年前生产的机器上，起因是索尼公司某个时间段供应的CCD元件存在质量问题，导致了多个品牌多款机型出现取景黑屏或花屏现象。

柯达DV8900医用干式激光相机非典型故障维修
柯达DV8900医用干式激光相机是一款广泛应用于医学影像学诊断的高性能数字化影像设备。

然而，任何数字化设备都有可能发生故障。

下面将介绍柯达DV8900医用干式激光相机中的一个非典型故障，并提供维修方案。

故障现象：设备正常预热后，通过软件连接硬件调用拍照时，出现弹窗提示“无法取得图片”或出现黑屏。

故障定位：检查设备硬件正常，预热正常，控制板绿灯亮，无异常报警。

通过计算机软件连接显示设备，显示器显示正常，预热通过。

通过测量设备各传感器电压、连接线路正常。

故障分析：设备出现“无法取得图片”或“黑屏”现象，可能是控制板和硬件之间的通讯故障，或控制板内部器件损坏，或者是输入设备（如鼠标、键盘等）故障。

解决方案：先确认输入设备（如鼠标、键盘等）是否正常，重新插拔连接线路，并进行测试确认。

若仍然存在问题，则需要进一步检查控制板是否存在损坏或通讯故障。

步骤如下：
1. 将相机设备关机，并断开电源线路。

2. 移除相机设备壳体，确认主板是否有物理损伤，并检查电源线路、控制板通讯线路是否正常。

3. 测量控制板各供电线路的电压是否正常，并检查控制板内部器件是否正常，如发现故障部件，逐一更换并测试确认。

4. 如确认控制板和硬件之间的通讯故障，可尝试将控制板和硬件重新连接，检查通讯线路是否正常，并更换连接线路。

5. 如以上方法均未能解决问题，可考虑更换控制板或相机硬件。

维修结束后将相机设备重新组装，开机测试确认设备正常工作。
