(完整版)专升本《数字电子技术》考试答案

数字电子技术基础试卷试题答案汇总一、填空题（每空1分，共20分）1、逻辑代数中3种基本运算是 ， ， 。

2、逻辑代数中三个基本运算规则 ， ， 。

3、逻辑函数的化简有 ， 两种方法。

4、A+B+C= 。

5、TTL 及非门的u I ≤U OFF 时，及非门 ，输出 ，u I ≥U ON 时，及非门 ，输出 。

6、组合逻辑电路没有 功能。

7、竞争冒险的判断方法 ， 。

8、触发器它有 稳态。

主从RS 触发器的特性方程 ， 主从JK 触发器的特性方程 ，D 触发器的特性方程 。

二、 选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是 （ ） A 、或逻辑 B 、及逻辑 C 、异或逻辑2、Y （A ，B ，C ，）=∑m （0，1，2，3）逻辑函数的化简式 （ ） A 、Y=AB+BC+ABC B 、Y=A+B C 、Y=A3、 A 、Y=AB B 、Y 处于悬浮状态 C 、Y=B A +4、下列图中的逻辑关系正确的是 （ ） A.Y=B A + B.Y=B A + C.Y=AB5、下列说法正确的是 （ ） A 、主从JK 触发器没有空翻现象 B 、JK 之间有约束 C 、主从JK 触发器的特性方程是CP 上升沿有效。

6、下列说法正确的是 （ ）A 、同步触发器没有空翻现象B 、同步触发器能用于组成计数器、移位寄存器。

C 、同步触发器不能用于组成计数器、移位寄存器。

7、下列说法是正确的是 （ ）A 、异步计数器的计数脉冲只加到部分触发器上B 、异步计数器的计数脉冲同时加到所有触发器上 C 、异步计数器不需要计数脉冲的控制8、下列说法是正确的是 （ ）A 、施密特触发器的回差电压ΔU=U T+-U T-B 、施密特触发器的回差电压越大，电路的抗干扰能力越弱 C 、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B （）2、当输入9个信号时，需要3位的二进制代码输出。

数字电子技术试卷（1）参考答案一．填空1． 1111011，7B2． 8613． 与，或，非 4． 0，1，高阻5． 真值表，逻辑图，逻辑表达式，卡诺图，波形图（时序图） 6． 波形的整形 7． 20伏8． 并行A/D ，串并行A/D ，逐次比较A/D ，双积分A/D （写出三种） 二．判断题1．× 2．√ 3．× 4．√ 5．√三．化简逻辑函数1．D B A Y +=-2．--+=D B A Y四．C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．AQ Q Qn +=-+1，A Q n =+1六．采用D 触发器，-=122Q Q D ，--=231Q Q D ，1230Q Q Q D -+=电路图略。

将非工作状态101，110，111带入方程得次态，101→001，110→101→001， 111→001，电路可以自启动。

七．f =65Hz数字电子技术（2）参考答案 一．填空题（16）1． 100011.110，23.C 2． 0，13． 当前输入，原状态4． 0，1，高阻；任何时候，只能有1个三态门被选通。

5． 有两个稳态，在触发信号作用下状态可相互转变，有记忆功能 6． 延时 7． 5.5v 8． 13二．判断题（10）1．√ 2．× 3．×4．√ 5．√三．化简题（14）1． B Y =2． -++=D A C B Y 四．（15）CD A B A Y --+= 五．（15）--+=B A Qn 11， Q B Q A Qn ---++=21六．（15）驱动方程：1,121=⊕=-K Q X J ，1,212=⊕=K Q X J逻辑功能：X=0时，同步三进制计数器；X ＝1时，同步三进制减法计数器。

该电路为同步三进制可逆计数器，并且能自启动。

七．(15)数字电子答案3 一．填空题（16）1． 1010110，100001102． 7 3． 16，64． 状态转换表，状态转换图，特性方程5． 06． 256×4bit 7． 5.275伏8． 转换精度，转换速度二．回答问题（10）1． 不正确。

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。

8．实现A/D 转换的主要方法有 ， ， 。

三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)二．填空（16）1．十进制数的二进制数是；十六进制数是。

2．逻辑代数中逻辑变量得取值为 0、1 。

3．组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。

4．三态门的输出有0、1、高阻，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意只能有1个三态门被选通。

5．触发器的基本性质有有两个稳态，在触发信号作用下状态可相互转变，有记忆功能6．单稳态触发器的主要应用是延时。

数字电子技术考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电子技术中的基本逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：C2. 在数字电路中，一个触发器的稳定状态是指：A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案：C3. 以下哪个不是数字电子技术中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案：D4. 在数字电路设计中，以下哪个不是常用的时序逻辑元件？A. 寄存器B. 计数器C. 译码器D. 触发器答案：C5. 以下哪个不是数字电路的分类？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案：C6. 一个简单的数字电子系统通常包括哪些基本部分？A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案：D7. 以下哪个不是数字电子技术中常用的存储元件？A. 触发器B. 寄存器C. 锁存器D. 放大器答案：D8. 在数字电子技术中，一个信号的上升时间是指：A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案：A9. 以下哪个是数字电子技术中的同步电路的特点？A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案：B10. 在数字电子技术中，以下哪个不是布尔代数的基本运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 除（DIV）答案：D二、填空题（每空2分，共20分）11. 在数字电路中，逻辑“1”通常表示电压为______，逻辑“0”通常表示电压为______。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

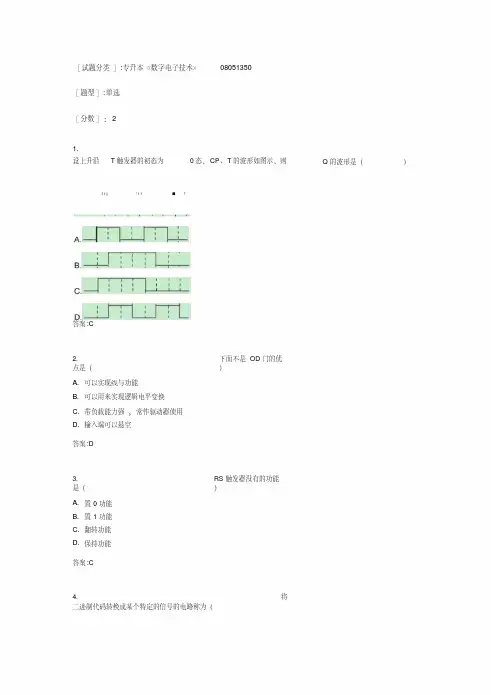

［题型］:单选［分数］：21.设上升沿T触发器的初态为0态，CP、T的波形如图示，则Q的波形是（）I I || * I 1 ■?答案:C2. 下面不是OD门的优点是（）A. 可以实现线与功能B. 可以用来实现逻辑电平变换C. 带负载能力强，常作驱动器使用D. 输入端可以悬空答案:D3. RS触发器没有的功能是（）A. 置0功能B. 置1功能C. 翻转功能D. 保持功能答案:C4. 将二进制代码转换成某个特定的信号的电路称为（）A. 编码器B. 译码器C. 数值比较器8.D.计数器答案:B5. 已知AB+C=AB+D ，若C 、D 为任意值，则等式成立的条件是（A. A=1，B=0B. A=1，B=1C. A=0，B=1D. A=0.B=0答案:B6.下图实现的逻辑表达式是（A.F=A+ B+ AB.F=ABCC.F=AB+ BC+ ACD.F A B C答案:C7.下列各电路中，不属于时序逻辑电路的是（）A. 移位寄存器B. 数值比较器C.二进制计数器D.同步计数器答案:BA B —A —&I 31C ——B —>1C）□—Io—i下图是某计数器的状态转换图，正确的说法是（100 飞）118.A. M=1时为六进制计数器B. M=0时为三进制计数器C. M=0时六进制计数器D. M=1时为三进制计数器、M=0时为六进制计数器答案:C9.逻辑函数丫 AB AC ABC ACD的最简与或表达式是（)A.Y BB.Y=AC.Y=BD.Y C答案:B10.对于TTL门电路，正常工作情况下，下面4种说法中正确的是（）A. 当输岀端为低电平时，电流从门电路输岀端流岀。

B. 无论输岀端为高、低电平，电流都从门电路输岀端流入。

C. 当输岀端为高电平时，电流从门电路输岀端流岀。

D. 无论输岀端为高、低电平，门电路输岀端都没有电流。

答案:C11.图示三极管电路中，当输入电平为0.3V时，三极管的工作状态为（A. 截止状态B. 放大状态C. 饱和状态D. 不确定答案:A12.U DD图示CMOS 传输门组成的电路的逻辑表达式是（A.Y 小B.Y A BC. Y A BD .Y A B答案:A13.逻辑函数的卡诺图如下图示，为将该函数化为最简与或式，题中给岀了4种画包围圈的方法,其中正确的是（）、CDAB 、00 0111 10CTT ——151厂TGA—4一］!■TG JB A.00：1---01X 11X10"11B.C.D.00卫01X11X10■　11茁CD 0001111000 1 ■[|01X11；x ；10fi弋0001111000:1:01:X ：11!x：10■■1,111J 00 01 11 10U DD 答案:C14.下面4种触发器中功能最多的触发器是（)答案:DA. D 触发器B. T 触发器C. JK 触发器D. RS 触发器答案:C15.由555定时器构成的单稳态触发器如图所示，增大C 的容量和R 的阻值，则输岀脉冲宽度twU I84632555715A. 不变B. 变窄C. 以上说法都不对D. 变宽答案:D16.面给岀的4个逻辑图中，不能实现y =A运算的是（）U O-JO-OI |FC 丰士+U CC RQA. F A BCB. F ABC ABCC. F AC BCD. F A ABC答案:A18?用四个触发器组成计数器时，有效状态=16的计数器是（）A. 扭环形计数器B. 二进制计数器C. 环形计数器D. 十进制计数器答案:B19. 在时钟脉冲作用下，每次不可能有多个触发器改变状态的计数器是（）。

第1章 数制和码制 一、填空题1．数制转换：（011010）2 =（ ）10 =（ ）8 =（ ）16。

2．数制转换：（35）10 =（ ）2 =（ ）8 =（ ）16。

3．数制转换：（251）8 =（ ）2 =（ ）16 =（ ）10。

4．数制转换：（4B ）16 =（ ）2 =（ ）8 =（ ）10。

5．数制转换：（69）10 =（ ）2 =（ ）16 =（ ）8。

6．将二进制数转换为等值的八进制和十六进制数 （10011011001）2 =（ ）8 =（ ）16。

7．将二进制数转换为等值的八进制和十六进制数 （1001010.011001）2 =（ ）8 =（ ）16。

一、填空题答案： 1．26、32、1A ； 2．100011、43、 23； 3．10101001、A9、169； 4．1001011、113、75； 5．1000101、45、105； 6．2331、4D9； 7．112.31、4A.64。

第2章 逻辑代数基础 一、填空题1．逻辑函数Y AB A B ''=+，将其变换为与非-与非形式为 。

2．逻辑函数Y A B AB C ''=+，将其变换为与非-与非形式为 。

3. 将逻辑函数AC BC AB Y ++=化为与非-与非的形式，为 。

4．逻辑函数Y A A BC '''=+，化简后的最简表达式为 。

5．逻辑函数Y A B A B ''=++，化简后的最简表达式为 。

6．逻辑函数()()Y A BC AB ''''=+，化简后的最简表达式为 。

7. 逻辑函数Y AB AB A B ''=++，化简后的最简表达式为 。

一、填空题答案1．()()()Y AB A B '''''= ； 2．()()()Y A B AB C '''''=； 3． ()()()()Y AB BC AC ''''=； 4． Y A '=； 5．1Y =； 6．1Y =； 7．Y A B =+。

数字电子技术试卷和答案(总59页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD码，其十进制为861 。

3．逻辑代数的三种基本运算是与，或和非。

4．三态门的工作状态是0 ， 1 ，高阻。

5．描述触发器逻辑功能的方法有真值表，逻辑图，逻辑表达式，卡诺图，波形图。

6．施密特触发器的主要应用是波形的整形。

7．设4位D/A转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为。

8．实现A/D转换的主要方法有，，。

二．判断题（10）1．BCD码即8421码（错）2.八位二进制数可以表示256种不同状态。

（对）3．TTL与非门与CMOS与非门的逻辑功能不一样。

（）4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。

（对）5．计数器可作分频器。

（对）三．化简逻辑函数（14）1．用公式法化简--+++=ADDCEBDBAY，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15） 解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15) 解；（1）AQ Q Qn +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

专升本《数字电子技术》一、（共75题,共150分）1. （10001100）BCD码表示的数是（）。

（2分）A.二进制数B.八进制数C.十进制数D.十六进制数标准答案：C2. 下面4种逻辑关系中符合与非逻辑关系的是（）。

（2分）A.输入不同，输出为0B.输入有0，输出为0C.输入全1，输出为1D.输入全0，输出为1标准答案：D3. 下面各最小项中,与最小项ABC相邻的最小项是（）。

（2分）A.B.C.D.标准答案：A4. 逻辑函数F (X，Y，Z ) =(2，3，6，7)的最简与或表达式是（）。

（2分）A.F=XB.F=YC.F=ZD.F=XY标准答案：B5. 逻辑函数，约束条件:。

其最简与或表达式是（）。

（2分）A.B.C.D.标准答案：D6. 电路及有关波形如下图所示，输出Q 的波形是（）。

（2分）A.B.C.D.标准答案：A7. 下面给出的4个CMOS逻辑门中,输出为高电平的是（）。

（2分）A.B.C.D.标准答案：B8. 对于CMOS门电路,下面4种说法中正确的是（）。

（2分）A.输入端悬空将造成门电路损坏。

B.输入端悬空时相当于接低电平。

C.输入端悬空时相当于接高电平。

D.输入端悬空对门电路工作无影响。

标准答案：A9. 图示电路的逻辑表达式是（）。

（2分）A.B.C.D.标准答案：C10. 下面各门电路中,输出端Y=0的是（）。

（2分）A.B.C.D.标准答案：C11. 图示三态门组成的电路中,保证电路正常工作的条件是（）。

（2分）A.任何时刻,中最多只能有2个为低电平B.任何时刻，不能同时为低电平C.任何时刻,均可同时为低电平D.任何时刻,均不能为高电平标准答案：B12. 优先编码器正常工作时（）。

（2分）A.要求任何时刻至多只能出现1个输入信号B.任何时刻允许出现多个信号,但只对任意一个信号编码C.任何时刻允许出现多个信号,但根据优先级别只对一个信号编码D.任何时刻允许出现多个信号,并对每个信号同时编码标准答案：C13. 译码器的功能是（）。

专升本《数字电⼦技术》_试卷_答案专升本《数字电⼦技术》⼀、（共75题,共150分）1. “1+A=1”表⽰（）。

（2分）A.算术运算B.代数运算C.逻辑运算D.错误运算标准答案：C2. 已知逻辑函数Y=AB，则它的反函数的表达式为（）。

（2分）A.B.C.D.标准答案：A3.逻辑函数的最简与或表达式是（）。

（2分）A.Y=AB+AC+CDB.Y=BD+AD+CDC.Y=AD+CDD.Y=D+AC标准答案：C4.逻辑函数的标准表达式是（）。

（2分）A.B.C.D.标准答案：D5. 已知逻辑函数的输⼊A、B和输出Y的波形如下图所⽰，下⾯列出了4个真值表，其中与图中波形对应的是（）。

（2分）A.B.C.D.标准答案：B6. 图⽰CMOS传输门组成的电路的逻辑表达式是（）。

（2分）A.B.C.D.标准答案：C7. 图⽰三态门组成的电路中，保证电路输出端Y有正常输出的条件是（）。

（2分）A.任何时刻，C1、C3有1个为低电平，C2为低电平B.任何时刻，C1、C3有1个为⾼电平，C2为⾼电平C.任何时刻，C1、C2、C3均可同时为低电平D.任何时刻，C1、C2、C3不可同时为⾼电平标准答案：A8. 对于CMOS门电路，易造成门电路损坏的情况是（）。

（2分）A.输⼊端接⾼电平。

B.输⼊端接低电平。

C.输⼊端接地。

D.输⼊端悬空。

标准答案：D9. 将输⼊信号转换为⼆进制代码输出，这种电路称为（）。

（2分）A.编码器B.数据选择器C.译码器D.时序逻辑电路标准答案：A10. 当组合逻辑电路中存在竞争冒险时，说明电路输出信号中（）。

（2分）A.⼀定会出现⼲扰脉冲B.不⼀定会出现⼲扰脉冲C.⼀定不会出现⼲扰脉冲D.以上3种说法都不正确标准答案：B11. 下⾯列举的各触发器的输⼊信号中，没有同步输⼊信号的是（）。

（2分）A.JK触发器B.D触发器C.T触发器D.基本RS触发器标准答案：D12. 下列各种门电路中，对任意⾼、低电平输⼊信号能将输出端并联使⽤的是（）。

数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。

数字电子技术基础试题一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

专升本数电试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个选项不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 以下哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. T触发器答案：A3. 在数字电路中，二进制数“1011”对应的十进制数是多少？A. 10B. 11C. 12D. 13答案：B4. 以下哪个选项不是数字电路的特点？A. 抗干扰能力强B. 运算速度快C. 功耗高D. 便于集成答案：C5. 以下哪种逻辑关系是正确的？A. A AND B = A OR BB. A AND NOT B = A XOR BC. A OR B = A AND NOT BD. A XOR B = A AND B答案：B6. 在数字电路中，以下哪个选项不是组合逻辑电路的特点？A. 无记忆功能B. 输出只依赖于当前输入C. 有记忆功能D. 逻辑关系固定答案：C7. 以下哪个选项不是时序逻辑电路的特点？A. 有记忆功能B. 输出依赖于当前输入和过去状态C. 无记忆功能D. 逻辑关系随时间变化答案：C8. 在数字电路中，以下哪个选项不是同步电路的特点？A. 所有触发器的时钟输入端都连接到同一个时钟源B. 所有触发器的时钟输入端都连接到不同的时钟源C. 电路的操作是同步的D. 电路的操作是连续的答案：B9. 在数字电路中，以下哪个选项不是计数器的功能？A. 计数B. 分频C. 存储D. 译码答案：D10. 以下哪个选项不是译码器的功能？A. 将二进制数转换为十进制数B. 将二进制数转换为七段显示码C. 将二进制数转换为BCD码D. 将二进制数转换为格雷码答案：A二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以输出______种不同的状态。

答案：82. 如果一个D触发器的D输入端为1，时钟信号为高电平，则输出Q的状态为______。

数字电子技术试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有存储功能D. 电路结构简单答案：B3. 在数字电路中，一个D触发器的初始状态为Q=0，当输入D=1时，触发器的输出Q变为：A. 0B. 1C. 保持不变D. 无法确定答案：B4. 以下哪个不是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 在数字电路中，一个JK触发器的J=0，K=1时，触发器的状态会发生：A. 保持不变B. 翻转C. 置0D. 置1答案：B6. 下列哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码C. 十进制编码D. 奇偶校验码答案：C7. 在数字电路中，一个计数器的计数范围是2^n，那么该计数器的位数是：A. nB. n-1C. n+1D. 2n答案：A8. 一个4位的二进制计数器，从0000开始计数，当计数到1111时，下一个状态是：A. 0000B. 1000C. 0001答案：A9. 在数字电路中，一个移位寄存器的移位方向是：A. 左移B. 右移C. 双向移位D. 随机移位答案：C10. 以下哪个不是数字电路中的触发器类型？A. SR触发器B. JK触发器C. D触发器D. 与非门答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3输入的或门，当输入为100时，输出为________。

答案：12. 如果一个触发器的Q输出为0，那么它的非Q输出为________。

答案：13. 在数字电路中，一个T触发器的T输入为1时，触发器的状态会________。

答案：翻转4. 在数字电路中，一个同步计数器的计数速度比异步计数器的计数速度________。

数字电子技术试题及答案### 数字电子技术试题及答案#### 一、选择题1. 数字电路中，最基本的逻辑关系是：- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑答案： A2. 以下哪个不是数字电子技术中的逻辑门：- A. AND门- B. OR门- C. NOT门- D. ADD门答案： D3. 在数字电路中，触发器的主要用途是：- A. 存储信息- B. 放大信号- C. 转换信号- D. 滤波答案： A4. 以下哪个是组合逻辑电路的特点：- A. 有记忆功能- B. 无记忆功能- C. 需要时钟信号- D. 需要电源答案： B5. 在数字电路中，一个二进制数“1010”转换为十进制数是：- A. 8- B. 10- C. 14- D. 16答案： C#### 二、简答题1. 简述数字电路与模拟电路的区别。

- 数字电路主要处理数字信号，以二进制形式表示，具有离散性、抗干扰性强、易于集成等特点。

模拟电路则处理模拟信号，以连续变化的电压或电流表示，适合处理连续变化的物理量。

2. 解释什么是二进制数，并给出一个例子。

- 二进制数是一种数制，使用两个数字0和1来表示所有数值。

例如，二进制数“1101”表示十进制数13。

3. 描述一个基本的逻辑门如何工作。

- 一个基本的逻辑门，如AND门，接收两个或多个输入信号，并根据其逻辑功能产生一个输出信号。

例如，AND门只有在所有输入都为高电平时才输出高电平。

#### 三、计算题1. 给定逻辑表达式 Y = A'B + AB'，求当A=0, B=1时的Y值。

- 首先计算A'和B'的值，A' = 1，B' = 0。

然后将这些值代入表达式，Y = 1*1 + 0*0 = 1。

2. 一个4位二进制计数器从0000开始计数，求它第10次计数后的二进制状态。

- 4位二进制计数器的计数序列是0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000, 1001。

一、单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

1．一位十六进制数可以用多少位二进制数来表示？（ C ）A . １B . ２C . ４D . 162．以下电路中常用于总线应用的是（ A ）A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是（ D ）A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是（ D ）A ． 翻转、置“0” B. 保持、置“1” C. 置“1”、置“0” D. 翻转、保持 5. 存储8位二进制信息要多少个触发器（D ）A.2B.3C.4D.8 6．多谐振荡器可产生的波形是（ B ）A.正弦波B.矩形脉冲C.三角波D.锯齿波 7．一个16选一的数据选择器，其地址输入（选择控制输入）端的个 数是（ C ）A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是（ C ）A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。

9．同步计数器和异步计数器比较，同步计数器的最显著优点是（ A ） A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能寄存多少位二进制数码的寄存器？（ B ） A.N -1 B.N C.N +1 D.2N11．若用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为（ B ）A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是（ C ）A.4B.10C.1024D.100 13．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？（ D ）A.2B.4C.8D.32 14．随机存取存储器R A M 中的内容，当电源断掉后又接通，则存储器中的内容将如何变换？（ C ）A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为（ B ）A.0.7RC ；B.1.1RC ；C.1.4RC ；D.1.8RC ；二、多项选择题（每小题1分，共5分）在下列每小题的四个备选答案中有二至四个正确答案，请将正确答案全部选出并将其字母标号填入题干的括号内；少选错选都不得分。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

专升本《数字电子技术》考试答案————————————————————————————————作者：————————————————————————————————日期：专升本《数字电子技术》一、（共75题,共150分）1. （10001100）BCD码表示的数是（）。

（2分）A.二进制数B.八进制数C.十进制数D.十六进制数标准答案：C2. 下面4种逻辑关系中符合与非逻辑关系的是（）。

（2分）A.输入不同，输出为0B.输入有0，输出为0C.输入全1，输出为1D.输入全0，输出为1标准答案：D3. 下面各最小项中,与最小项ABC相邻的最小项是（）。

（2分）A.B.C.D.标准答案：A4. 逻辑函数F (X ，Y，Z ) =(2，3，6，7)的最简与或表达式是（）。

（2分）A.F=XB.F=YC.F=ZD.F=XY标准答案：B5. 逻辑函数，约束条件:。

其最简与或表达式是（）。

（2分）A.B.C.D.标准答案：D6. 电路及有关波形如下图所示，输出Q的波形是（）。

（2分）A.B.C.D.标准答案：A7. 下面给出的4个CMOS逻辑门中,输出为高电平的是（）。

（2分）A.B.C.D.标准答案：B8. 对于CMOS门电路,下面4种说法中正确的是（）。

（2分）A.输入端悬空将造成门电路损坏。

B.输入端悬空时相当于接低电平。

C.输入端悬空时相当于接高电平。

D.输入端悬空对门电路工作无影响。

标准答案：A9. 图示电路的逻辑表达式是（）。

（2分）A.B.C.D.标准答案：C10. 下面各门电路中,输出端Y=0的是（）。

（2分）A.B.C.D.标准答案：C11. 图示三态门组成的电路中,保证电路正常工作的条件是（）。

（2分）A.任何时刻,中最多只能有2个为低电平B.任何时刻，不能同时为低电平C.任何时刻,均可同时为低电平D.任何时刻,均不能为高电平标准答案：B12. 优先编码器正常工作时（）。

（2分）A.要求任何时刻至多只能出现1个输入信号B.任何时刻允许出现多个信号,但只对任意一个信号编码C.任何时刻允许出现多个信号,但根据优先级别只对一个信号编码D.任何时刻允许出现多个信号,并对每个信号同时编码标准答案：C13. 译码器的功能是（）。

数字电子技术基础试题及答案1. 第一题题目：简述数字电子技术的基本概念和应用领域。

答案：数字电子技术是指利用离散的数值来表示和处理信息的技术。

它基于二进制数制，利用逻辑门电路和触发器等组件构成各种数字电路，用于实现逻辑运算、控制电路和数据处理等功能。

数字电子技术广泛应用于计算机、通信、嵌入式系统、数字信号处理等领域。

2. 第二题题目：简述数字电路系统的设计与分析方法。

答案：数字电路系统的设计与分析涉及到多个步骤。

首先，根据系统需求和功能，确定电路的输入输出关系和逻辑功能。

然后，根据逻辑功能，设计电路的逻辑结构，选择适当的逻辑门电路和触发器等组件。

接下来，进行电路的布局与连接设计，确定电路的输入输出接口和信号线的连接方式。

最后，进行电路的仿真与测试，验证电路的功能和性能。

3. 第三题题目：简述数字电子技术中的编码与解码原理及应用。

答案：编码与解码是数字电子技术中常用的方法，用于将不同形式的数据转换为二进制数或将二进制数转换为其他形式的数据。

常见的编码与解码方式包括BCD码、格雷码、ASCII码等。

编码与解码在数字通信、计算机存储与传输、显示器控制等场景中具有重要应用。

4. 第四题题目：简述数字电子技术中的时序电路和控制电路。

答案：时序电路是数字电子技术中用于控制和同步各个组件工作时间序列的电路。

它包括时钟信号发生、计数器、触发器、寄存器等组件。

控制电路是数字电子技术中用于实现逻辑控制和决策的电路。

它通过逻辑门电路、电平转换电路等实现数据的选择与控制。

时序电路和控制电路在数字系统中起着重要的作用，决定了系统的功能和性能。

5. 第五题题目：简述数字电子技术中的记忆器件和处理器。

答案：记忆器件是数字电子技术中用于存储数据和程序的组件。

常见的记忆器件包括随机存储器（RAM）、只读存储器（ROM）、闪存等。

处理器是数字电子技术中用于执行指令和运算的核心组件。

处理器包括算数逻辑单元（ALU）、控制单元（CU）等部分，通过指令和数据交互实现数据处理和运算。
