智能仪器原理与设计智能仪器是指具有自动感知、自主学习、自主决策和自主执行功能的仪器。
它们能够通过传感器感知外部环境的变化,通过内部的处理器进行数据分析和学习,最终实现自主决策和执行。
智能仪器的设计涉及到多个领域的知识,包括传感技术、数据处理、人工智能算法等。
本文将从智能仪器的原理和设计两个方面进行探讨。
首先,智能仪器的原理包括传感技术、数据处理和人工智能算法。
传感技术是智能仪器的基础,通过传感器可以获取到各种环境参数的数据,比如温度、湿度、光照等。
传感器可以将这些数据转化为电信号,然后通过模数转换器转化为数字信号,再经过数据处理器进行数字信号的处理和分析。
数据处理是智能仪器实现智能化的关键,它可以对传感器获取的数据进行处理和分析,提取出有用的信息,比如环境的变化趋势、异常情况等。
人工智能算法是智能仪器实现自主学习和决策的重要手段,它可以通过机器学习算法对数据进行分析和学习,最终实现智能决策和执行。
其次,智能仪器的设计需要考虑多个方面的因素。
首先是传感器的选择和布局,不同的应用场景需要选择不同类型的传感器,并且需要合理布局传感器以获取全面的环境数据。
其次是数据处理器和人工智能算法的设计,数据处理器需要具有较强的数据处理能力和计算能力,人工智能算法需要根据具体的应用场景选择合适的算法,并且需要进行模型训练和优化。
最后是执行器的设计,执行器需要根据智能仪器的具体功能进行设计,比如控制执行器、执行动作等。
在实际的智能仪器设计中,需要综合考虑以上因素,并且根据具体的应用场景进行定制化设计。
比如在智能家居领域,智能仪器可以通过传感器感知家庭环境的变化,通过数据处理和人工智能算法实现智能控制,比如智能照明、智能空调等。
在工业自动化领域,智能仪器可以通过传感器感知生产环境的变化,通过数据处理和人工智能算法实现智能监控和控制,提高生产效率和质量。
总之,智能仪器的原理和设计涉及到传感技术、数据处理和人工智能算法等多个领域的知识,需要综合考虑多个因素,并且根据具体的应用场景进行定制化设计。
1.什么是智能仪器?其主要特点是什么?智能仪器是计算机技术和测试技术相结合的产物,是含有微计算机或微处理器的测量仪器。
由于它拥有对数据的存储、运算、逻辑判断及自动化操作等功能,具有一定智能的作用,因而被称为智能仪器。
特点:1操作自动化2具有自测功能3具有数据分析和处理能力4具有友好的人机对话功能5具有可程控操作能力。
简述内嵌式智能仪器的基本组成和各部分功能由硬件和软件组成。
硬件包括微处理器,存储器,输入/出通道,人机接口电路,通信接口电路等。
功能:微处理器仪器核心,存储器包括数据存储器和程序存储器,用来存储程序和数据。
输入通道主要包括传感器、信号调理电路和A/D转换器等,完成信号的滤波,放大,模数转换。
输出通道主要包括D/A转换器、放大驱动电路和模拟执行器等,将处理后的数字信号转换为模拟信号。
人机接口电路主要包括键盘和显示器,是操作者和仪器的通信桥梁。
操作者可通过键盘向仪器发出控制命令,仪器可通过显示器将处理结果显示出来。
通信接口可实现仪器与计算机和其它仪器的通信。
智能仪器常用放大器的种类和特点?程控放大器:为适应不同的工作条件,在整个测量范围内获得合适的分辨率,提高测量精度。
仪用放大器:输入阻抗和共模抑制比高、误差小、稳定性好。
隔离放大器:输入端和输出端各有不同的参考点。
可保护电子仪器设备和人生安全,提高共模抑制比,获得较精确的测量结果。
常见的A/D转换器有哪几种类型?其特点是什么?工作原理⑴并联比较型A/D转换器:转换速度快,但是随着输出位数的增加所需器件数增加速度很快⑵逐次逼近型A/D转换器:抗干扰能力差,所以在A/D转换器之前一般要加采样/保持器锁定电压。
⑶双积分型A/D转换器:能起到滤波作用提高了抗干扰能力。
由于转换速度依赖于积分时间,所以转换速度慢。
⑷Σ-△调制型A/D转换器:制作成本低,提高有效分辨率.采用逐次逼近法的A/D转换器是由一个比较器、D/A转换器、缓冲寄存器及控制逻辑电路组成,基本原理是从高位到低位逐位试探比较,好像用天平称物体,从重到轻逐级增减砝码进行试探。
第一章 智能仪表原理与设计基础Microprocessor-Based InstrumentsSmart InstrumentsIntelligent Instruments1.1 智能仪表与常规仪表对比一、 常规仪表传感器:被测量Æ相应电信号(物理、化学方法)信号变换及运算:放大、滤波、线性化、归一化、远传、各种运算(信号处理、控制算法)显示器:显示被测量数值•模拟指示式(如指针位置):简单、直观、精度差•数码显示式:精度高、不直观执行器:将控制信号转换为控制动作二、智能仪表•以 MPU实现信号变换及运算;•以 MPU 为主体,以软件代替硬件,优化功能,提高性能及灵活性,改善人机界面;•引入一定的人工智能:如专家系统、神经网络等。
•仪表网络化智能仪表可实现的功能:1.自动调整与自校准:如自调零、自校正、自动变量程、补偿漂移、测量结果校正(如流量的温、压校正)、自检、自诊断等。
2.测量数据处理:如线性化、数字滤波、误差修正、曲线拟合、变换(如FFT,小波变换)、相关分析与统计处理、预测(如化工产品质量)、参数估计、模式识别(如成分分析)、故障诊断(如旋转机械)等。
3.改善人-机界面:如CRT显示:可模拟式、数字式、图形式,可显示多个参数、工艺流程图、历史数据、曲线、直方图、Pie Chart、立体图、动画等。
4.改善控制质量:控制功能为软件模块、软接线组态。
有多种PID、+、-、*、/、√、….可实现参数自整定、自适应控制、模糊控制、多变量控制、神经网络控制等。
5.测量过程的软件控制:功能控制、测量流程控制、人机对话、自动检测等。
6.提高灵活性与可靠性:以软代硬、容错技术、自诊断、软硬件冗余等。
7.通信与网络化:现场总线,ASI总线,I2C,单总线,传感器网络等。
8.虚拟仪器:用计算机+接口+软件实现仪表功能。
1.2 智能仪表设计过程一、功能需求分析1.功能要求测量功能:被测量、传感器情况,输出要求(显示、打印、传输等);控制功能:控制对象,对象模型,控制种类(随动控制,恒值控制,变化曲线控制等);管理功能:操作要求,数据库要求,报表与决策,统计分析等功能。
全智能光学仪器原理
全智能光学仪器原理是通过激光束穿过待测物体,利用光学原理进行测量和分析的一种仪器。
该仪器利用光的传播速度较快的特点,能够快速、精确地获取待测物体的相关信息。
以下是全智能光学仪器的工作原理和主要应用介绍。
全智能光学仪器的工作原理主要包括激光发射、光束传输、物体测量和数据处理等几个步骤。
首先,激光器发射出一束单色、单向、高亮度的激光束,该激光束穿过光学传输系统,经过透镜的聚焦使其能量集中在一个小的点上。
然后,激光束照射到待测物体上,根据物体对激光束的散射、折射等现象,测量出物体的形貌、轮廓、表面粗糙度等参数。
最后,通过光电探测器将激光束的反射信号转化为电信号,并经过数据处理与分析,得到最终的测量结果。
全智能光学仪器具有广泛的应用领域。
例如在制造业中,它可以用于测量和检测物体的尺寸、形状、形态等;在医学领域,可以用于眼科、牙科等领域的测量和检查;在地质勘探中,可以用于获取地下岩石和矿物的信息等。
此外,全智能光学仪器还可以应用于科学研究、环境保护、安防等领域,发挥着重要的作用。
总之,全智能光学仪器通过激光束的传播和物体的光学反射等现象,实现了对待测物体的快速、精确测量。
其工作原理简单明了,应用领域广泛,可以有效地满足不同领域的测量需求。
智能仪器设备的设计与开发智能仪器设备的设计与开发已经成为现代科技领域中的热门研究课题。
随着信息技术的快速发展和人工智能的兴起,智能仪器设备具备了更高的智能化水平和功能拓展性,成功地应用于各个行业和领域,极大地提高了生产效率、降低了成本,推动了科技创新的进程。
一、智能仪器设备的定义智能仪器设备是指集传感器、控制单元、数据处理单元和执行器等功能于一体的高科技仪器设备。
通过传感器采集数据,经过控制单元进行处理分析,并通过数据处理单元运算得出结果,最终通过执行器实现对物理环境的控制和反馈。
智能仪器设备具备自主学习能力和适应性,能够自动感知和反应环境的变化,并作出相应的决策,实现智能化操作和控制。
二、智能仪器设备的设计要点1. 系统集成设计:智能仪器设备的设计需要考虑各个功能模块的集成,以尽可能减小设备的体积和重量,并提高整体性能和可靠性。
2. 传感器选择与优化:合理选择传感器种类和参数,根据应用场景对传感器进行优化设计,以确保测量精度和稳定性。
3. 控制算法设计:根据系统需求,设计合适的控制算法,包括数据采集、信号处理、决策判断和反馈控制等步骤,以实现智能化的操作。
4. 数据处理与分析:采用合适的数据处理和分析方法,对采集到的大量数据进行处理和提取有用信息,为后续的决策和控制提供支持。
5. 人机交互设计:为用户提供友好的人机交互界面,使其能够方便地操作和监控智能仪器设备,提供良好的用户体验。
三、智能仪器设备的开发流程智能仪器设备的开发流程一般包括需求分析、系统设计、硬件开发、软件开发、调试测试和产品发布等多个阶段。
1. 需求分析:明确智能仪器设备的功能需求和性能要求,包括测量范围、测量精度、响应速度等方面。
2. 系统设计:根据需求分析结果进行系统整体设计,包括硬件设计、软件设计和算法设计等。
3. 硬件开发:根据系统设计要求,进行电路设计和电路板布局,选取合适的元器件进行组装和连接。
4. 软件开发:实现系统的控制和数据处理等功能,编写相应的程序代码,确保系统的稳定运行。

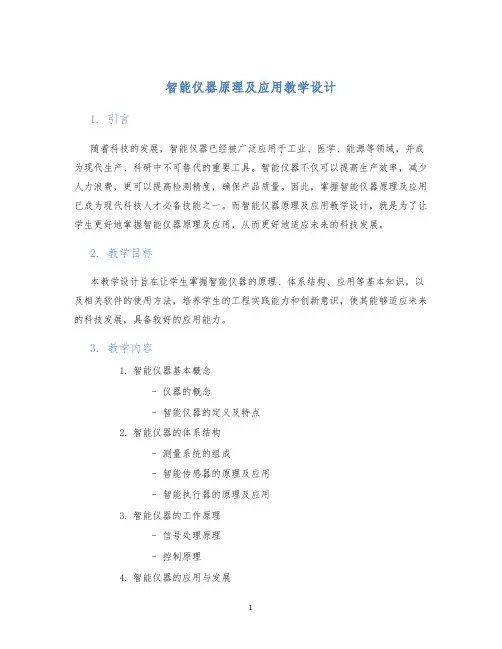

智能仪器原理及应用教学设计1. 引言随着科技的发展,智能仪器已经被广泛应用于工业、医学、能源等领域,并成为现代生产、科研中不可替代的重要工具。
智能仪器不仅可以提高生产效率,减少人力浪费,更可以提高检测精度,确保产品质量。
因此,掌握智能仪器原理及应用已成为现代科技人才必备技能之一。
而智能仪器原理及应用教学设计,就是为了让学生更好地掌握智能仪器原理及应用,从而更好地适应未来的科技发展。
2. 教学目标本教学设计旨在让学生掌握智能仪器的原理、体系结构、应用等基本知识,以及相关软件的使用方法,培养学生的工程实践能力和创新意识,使其能够适应未来的科技发展,具备较好的应用能力。
3. 教学内容1.智能仪器基本概念–仪器的概念–智能仪器的定义及特点2.智能仪器的体系结构–测量系统的组成–智能传感器的原理及应用–智能执行器的原理及应用3.智能仪器的工作原理–信号处理原理–控制原理4.智能仪器的应用与发展–智能仪器在工业上的应用–智能仪器在医学上的应用–智能仪器在能源上的应用5.相关软件的使用方法–Matlab的基本操作–LabVIEW的基本操作–Python的基本操作4. 教学方法1.课堂讲授:通过讲解基本理论及实际应用案例,传授智能仪器的基本概念、体系结构、工作原理、应用等相关知识。
2.实验操作:通过实际操作智能仪器及相关软件,让学生对仪器的工作原理有更深入的了解,同时培养学生的实践能力。
3.讨论交流:在课堂上组织学生进行讨论及交流,引导学生自主思考,提高学生的创新意识。
4.课堂练习:通过课堂练习,检验学生对课程内容的掌握情况,提高学生的学习积极性。
5. 教学评估针对本课程的教学评估,将分为以下三个方面:1.学生课前管理情况评估:通过查看学生的课前学习情况,了解学生对课程内容的掌握程度。
2.学生日常表现评估:通过学生的实验操作、课堂讨论、课堂练习等进行评估,了解学生的学习态度、学习效果等。
3.学生成果评估:通过学生独立完成实验报告等进行评估,了解学生的实践能力和掌握情况。
智能仪器智能温度测试仪的设计智能仪器智能温度测试仪的设计1.引言1.1 目的本文档旨在介绍智能仪器智能温度测试仪的设计。
该仪器采用智能化技术,能够准确测量温度并进行数据分析和记录,以满足各种温度测试需求。
1.2 背景随着科技的发展,温度测试在工业、医疗、农业等领域中的重要性越来越被重视。
传统的温度测试仪器存在准确性、操作复杂等问题。
为了解决这些问题,本设计旨在开发一款智能化的温度测试仪器。
2.系统设计2.1 系统概述智能温度测试仪由硬件模块和软件模块组成。
硬件模块包括传感器、数据采集模块、数据分析处理模块和显示屏等部分;软件模块包括数据管理系统、用户界面和远程控制等部分。
2.2 硬件设计①传感器本设计采用高精度温度传感器,能够实时测量温度,并输出数字信号给数据采集模块。
②数据采集模块数据采集模块负责采集传感器输出的温度数据,并进行模数转换。
采集的数据将通过总线传输给数据处理模块。
③数据处理模块数据处理模块对采集到的温度数据进行处理和分析,并将结果保存到内部存储器中,以备后续查询和分析。
④显示屏显示屏用于展示实时温度、历史数据以及系统状态等信息,并提供用户操作界面。
2.3 软件设计①数据管理系统数据管理系统用于存储、查询和管理温度测试仪采集到的数据。
它提供了数据导入、导出、删除、备份等功能。
②用户界面用户界面提供给用户进行温度测试的操作界面和数据展示界面。
用户可以通过界面设定温度范围、采样频率等参数。
③远程控制远程控制功能使用户可以通过远程连接的方式,对温度测试仪进行远程控制和数据查询。
3.性能要求3.1 测量精度温度测试仪的测量精度要达到±0.1℃以内,以满足不同行业对温度测试的精度要求。
3.2 响应时间温度测试仪的响应时间应小于1秒,以便快速响应用户的操作并实现实时数据显示。
3.3 数据存储容量温度测试仪的数据存储容量应达到最少1000条数据,以满足长时间的数据记录需求。
4.法律名词及注释●智能温度测试仪: 一种具备智能化功能的温度测试设备,能够准确测量温度并进行数据分析和记录。
