光纤放大器的原理与工作方式光纤放大器（Optical Fiber Amplifier，简称OFA）是一种能够放大光信号的设备，广泛应用于光通信和光传感等领域。
它以光纤作为增益介质，通过激光激发得到的光子与光纤中的掺杂物相互作用，实现对信号的放大。
本文将详细介绍光纤放大器的工作原理与工作方式。
光纤放大器的工作原理主要基于光的受激辐射放大（Stimulated Emission Amplification）效应。
核心原理是掺杂物与光子相互作用，将外界输入的信号光能量传递给掺杂物中的电子，使电子激发跃迁并发射与信号光同相位的光子，达到对信号光的放大。
光纤放大器通常采用掺镱、掺铒等掺杂物，其中掺镱光纤放大器（Ytterbium-Doped Fiber Amplifier，简称YDFA）和掺铒光纤放大器（Erbium-Doped Fiber Amplifier，简称EDFA）是应用最为广泛的两种类型。
对于YDFA，其工作原理是通过电光调制激光器发出的激光通过耦合光栅器件耦合入掺镱光纤中，而掺镱离子在光纤中吸收激光的能量，使得其能级上的电子被激发，通过受激辐射的过程发射出同相位、同频率的光子。
这些发射的光子与通过掺镱光纤传输的信号光相互作用，使信号光得到放大。
而掺镱离子的浓度以及掺镱光纤中的光的波长都会影响光纤放大器的性能。
而EDFA是一种掺杂了铒离子的光纤放大器，工作在通信波长范围内。
EDFA 的工作原理是通过激光器产生铒离子的激发能级，然后电光调制器将输入的信号光和激光进行耦合，使得信号光能量被传输到掺铒光纤中。
当信号光与激光在掺铒光纤中相互作用时，铒离子的激发能级的电子会发生受激辐射，产生同相位的发射光子，从而实现对信号光的放大。
光纤放大器的工作方式通常分为均匀增益放大和分布式反馈放大两种方式。
在均匀增益放大方式中，掺镱离子或铒离子的浓度会随光纤纵向长度的变化而变化。
激光和信号光共同通过光纤，放大器中的光功率增益在整个光纤中是均匀的。
光纖放大器原理及調試設置方法光纖放大器是一種能夠增強光信號強度的設備，它在光纖通信中起著至關重要的作用。
本文將通過介紹光纖放大器的原理和調試設置方法來詳細解釋其工作原理和使用方法。
一、光纖放大器的工作原理光纖放大器是利用光纖中的特殊材料（通常為稀土離子摻雜的光纖）對光信號進行放大的設備。
它主要由控制電路、泵浦光源、光放大介質和光偵測器組成。
光信號的放大過程是通過能量轉移的方式實現的。
當泵浦光源輸入光纖放大器時，泵浦光會被光放大介質吸收，並轉移能量給光信號。
光信號在通過光放大介質時會不斷受到能量的補充，從而達到放大的效果。
最終，光信號的強度得到增強。
光纖放大器根據放大介質的不同可以分為不同的類型，如Erbium-doped光纖放大器（EDFA）、Raman光纖放大器（RFA）和Semiconductor光纖放大器（SOA）等。
不同的光纖放大器在工作原理上有所差異，但基本的放大過程是相似的。
二、光纖放大器的調試設置方法1. 泵浦光源的選擇：泵浦光源是光纖放大器的核心部件之一，其功率和波長的選擇對放大器的性能有著重要的影響。
在選擇泵浦光源時，需要考慮泵浦光源的功率是否足夠大，波長是否與光纖放大器的工作波長匹配等因素。
2. 光纖放大介質的選擇：光纖放大器的放大介質可以是掺饋稀土離子的光纖，也可以是其他材料。
不同的放大介質對光信號的放大效果有所不同。
在選擇放大介質時，需要考慮其放大效率、光纖的長度等因素。
3. 光纖放大器的連接配置：光纖放大器在系統中的連接配置也是調試的重要步驟。
需要確保光纖放大器的輸入和輸出接口與其他設備的接口匹配，並注意光纖的清潔和連接的可靠性。
4. 光纖放大器的功率控制：光纖放大器的功率控制是調試中需要重點關注的問題。
需要通過調整泵浦光源的功率、放大介質的長度等參數來控制光纖放大器的輸出功率，以確保系統的穩定性和可靠性。
5. 光纖放大器的保護措施：在使用光纖放大器時，需要注意其保護措施，以防止光纖放大器受到損壞。
光纤放大器的工作原理
光纤放大器是一种能够增强光信号强度的装置，它是光通信系统中的重要组成部分。
光纤放大器的工作原理主要基于光放大效应。
光放大效应基于掺杂光纤材料中的掺杂离子的作用。
光纤放大器通常使用掺铥或掺镱的光纤作为放大介质。
这些掺杂离子能够有效地吸收入射光信号，并将其激发为高能态。
当入射光信号和激发态之间的能级差与入射光信号的能量匹配时，能量将在掺杂离子之间传递。
掺杂离子的能级下降时，能量将以放大的形式传递给入射光信号，从而增加了光信号的强度。
光纤放大器通常由两个主要组件组成：掺杂光纤和泵浦光源。
泵浦光源产生具有高能量的光束，其能级足够高以激发光纤中的掺杂离子。
这些泵浦光通过耦合器将其注入到掺杂光纤中。
掺杂光纤由掺杂离子构成，这些离子将吸收泵浦光能量并转换为激发态。
入射光信号通过耦合器注入掺杂光纤中，与激发态的掺杂离子相互作用，然后被能级下降的掺杂离子传输并放大。
最后，放大的光信号从光纤放大器的输出端口输出。
光纤放大器的性能取决于多个因素，如泵浦光源的功率、波长以及掺杂光纤的长度和掺杂浓度。
通过调整这些参数，可以实现所需的光信号放大效果。
总的来说，光纤放大器的工作原理是基于光放大效应的，通过掺杂光纤中的掺杂离子吸收泵浦光源的能量并传递给入射光信号，从而实现光信号的放大。

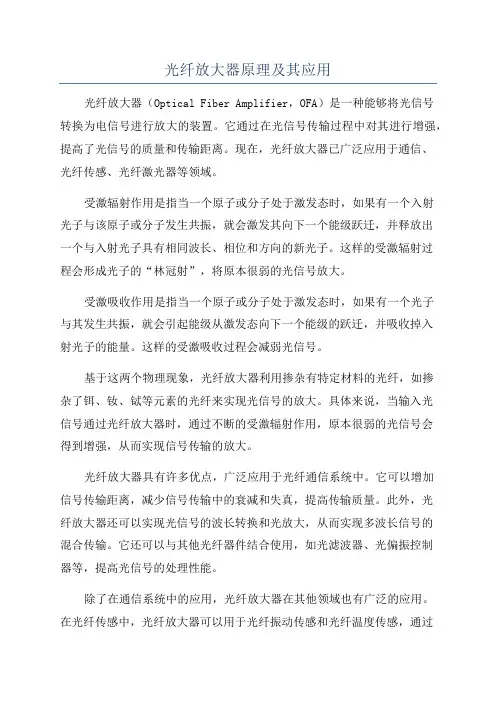

光纤放大器原理及其应用光纤放大器（Optical Fiber Amplifier，OFA）是一种能够将光信号转换为电信号进行放大的装置。
它通过在光信号传输过程中对其进行增强，提高了光信号的质量和传输距离。
现在，光纤放大器已广泛应用于通信、光纤传感、光纤激光器等领域。
受激辐射作用是指当一个原子或分子处于激发态时，如果有一个入射光子与该原子或分子发生共振，就会激发其向下一个能级跃迁，并释放出一个与入射光子具有相同波长、相位和方向的新光子。
这样的受激辐射过程会形成光子的“林冠射”，将原本很弱的光信号放大。
受激吸收作用是指当一个原子或分子处于激发态时，如果有一个光子与其发生共振，就会引起能级从激发态向下一个能级的跃迁，并吸收掉入射光子的能量。
这样的受激吸收过程会减弱光信号。
基于这两个物理现象，光纤放大器利用掺杂有特定材料的光纤，如掺杂了铒、钕、铽等元素的光纤来实现光信号的放大。
具体来说，当输入光信号通过光纤放大器时，通过不断的受激辐射作用，原本很弱的光信号会得到增强，从而实现信号传输的放大。
光纤放大器具有许多优点，广泛应用于光纤通信系统中。
它可以增加信号传输距离，减少信号传输中的衰减和失真，提高传输质量。
此外，光纤放大器还可以实现光信号的波长转换和光放大，从而实现多波长信号的混合传输。
它还可以与其他光纤器件结合使用，如光滤波器、光偏振控制器等，提高光信号的处理性能。
除了在通信系统中的应用，光纤放大器在其他领域也有广泛的应用。
在光纤传感中，光纤放大器可以用于光纤振动传感和光纤温度传感，通过对光信号进行放大和检测，从而获得有关振动和温度的信息。
在光纤激光器中，光纤放大器可以用作光子衍生器，在通过激光器产生的光束中注入光子，从而增强激光器的输出功率。
总之，光纤放大器是一种重要的光纤器件，它通过受激辐射和受激吸收的作用，将光信号进行放大，并广泛应用于通信、光纤传感、光纤激光器等领域。
随着科技的不断进步，光纤放大器的性能将进一步提高，为人们提供更好的通信和传感体验。
