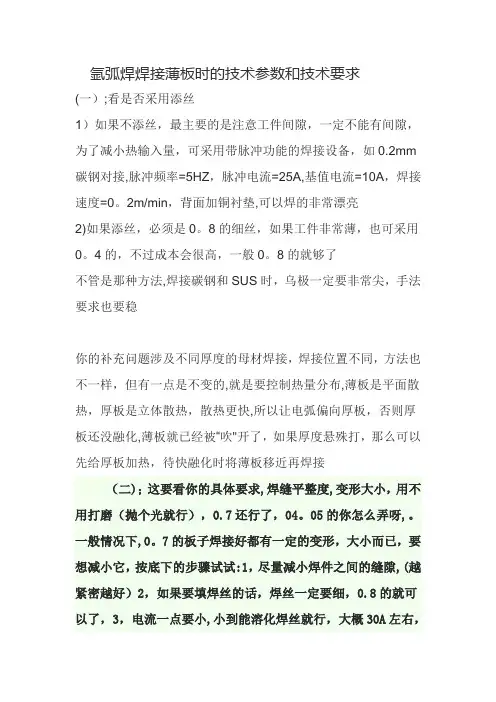

氩弧焊焊接薄板时的技术参数和技术要求
（一）；看是否采用添丝
1）如果不添丝，最主要的是注意工件间隙，一定不能有间隙，为了减小热输入量，可采用带脉冲功能的焊接设备，如0.2mm 碳钢对接，脉冲频率=5HZ，脉冲电流=25A，基值电流=10A，焊接速度=0.2m/min,背面加铜衬垫，可以焊的非常漂亮
2）如果添丝，必须是0.8的细丝，如果工件非常薄，也可采用0.4的，不过成本会很高，一般0.8的就够了
不管是那种方法，焊接碳钢和SUS时，乌极一定要非常尖，手法要求也要稳
你的补充问题涉及不同厚度的母材焊接，焊接位置不同，方法也不一样，但有一点是不变的，就是要控制热量分布，薄板是平面散热，厚板是立体散热，散热更快，所以让电弧偏向厚板，否则厚板还没融化，薄板就已经被“吹”开了，如果厚度悬殊打，那么可以先给厚板加热，待快融化时将薄板移近再焊接
（二）;这要看你的具体要求，焊缝平整度，变形大小，用不用打磨（抛个光就行），0.7还行了，04.05的你怎么弄呀，。一般情况下，0.7的板子焊接好都有一定的变形，大小而已，要想减小它，按底下的步骤试试：1，尽量减小焊件之间的缝隙，（越紧密越好）2，如果要填焊丝的话，焊丝一定要细，0.8的就可以了，3，电流一点要小，小到能溶化焊丝就行，大概30A
左右，焊机不同，根据各焊机而定，4，焊接速度一定要快，越快越好，变形也就越小，焊缝也就越漂亮，如果有水冷却就更好了。5，焊机也有讲究，一般选用逆变式交直流焊机，电流比较稳定。这种焊机会稍许贵一点。都是手法问题，多练就行！控制好热输入就行了，也就是电流电压，太高容易烧穿了
(三)；电流不宜过大20~30A即可，电压12~15v，钨级伸出长度为钨棒直径的2~4倍，氩气流量12~18L\min，组队时尽量采取无缝对接，缝大的情况可以在背面加垫板，控制好焊接速度，同时与焊工水平也有很
焊接时不能偏重焊高出的部分，而是焊极对准接缝中间。焊接过程中要不停地点加焊丝。而且选择焊丝的规格很关键，焊丝直径过大，会在尚未熔化焊丝之时先把焊件熔穿。焊丝直径以0．8至1．2毫米为宜，1．5毫米以上的最好别用。
氩弧焊的焊接技术 摘要：氩弧焊是以惰性气体“氩气”作为保护气体的一种电弧焊方法,氩气从喷嘴中喷出,在焊接区形成惰性气体保护层,隔绝了空气的侵入,从而对电弧及熔池进行保护。氩弧焊焊接具有许多普通电弧焊所不具有的优点。焊前工件表面的清洁度、焊接过程的良好环境控制及合理参数选择等因素是保证氩弧焊焊接质量的重要条件。选择合理的焊接规范是保证焊接质量的重要措施。手工钨极氩弧焊的规范参数主要有：焊接电流、焊接电压、氩气流量、喷嘴直径、电极伸出长度、填充焊丝直径、钨极直径、接头破口形式、焊接层数以及预热温度、焊接规范主要是根据不同的被焊金属、工件厚度以及结构形式而进行合理的选择。平时多用的钍钨极在磨削时，所产生的粉末进入人体是不利的，所以在沙轮机上磨削时，必须注意防护。 关键词：氩弧焊非熔化极直流反接直流正接 1、氩弧焊的基本原理及优缺点 1.1、氩弧焊就是在电弧焊的周围通上氩弧保护性气体,将空气隔离在焊区之外，防止焊区 的氧化。氩弧焊按照电极的不同分为熔化极氩弧焊和非熔化极氩弧焊两种，通常作业过程中手工焊接采用非熔化极氩弧焊。 1.2、非熔化极氩弧焊的工作原理及特点： 非熔化极氩弧焊是电弧在非熔化极(通常是钨极)和工件之间燃烧，在焊接电弧周围流过一种不和金属起化学反应的惰性气体(常常用氩气)，形成一个保护气罩，使钨极端头，电弧和熔池及已处于高温的金属不与空气接触，能防止氧化和吸收有害气体。从而形成致密的焊接接头，其力学性能非常好。氩气是一种比较理想的保护气体，比空气密度大25％，在平焊时有利于对焊接电弧进行保护，降低了保护气体的消耗。氩气是一种化学性质非常不活泼的气体，即使在高温下也不和金属发生化学反应，从而没有了合金元素氧化烧损及由此带来的一系列问题。氩气也不溶于液态的金属，因而不会引起气孔。氩是一种单原子气体，以原子状态存在，在高温下没有分子分解或原子吸热的现象。氩气的比热容和热传导能力小，即本身吸收量小，向外传热也少，电弧中的热量不易散失，使焊接电弧燃烧稳定，热量集中，有利于焊接的进行。氩气的缺点是电离势较高。当电弧空间充满氩气时，电弧的引燃较为困难，但电弧一旦引燃后就非常稳定。 1.3、氩弧焊的优缺点 1.3.1、氩弧焊的优点：氩气保护可隔绝空气中氧气、氮气、氢气等对电弧和熔池产生的不良影响，减少合金元素的烧损，以得到致密、无飞溅、质量高的焊接接头。氩弧焊的电弧燃烧稳定，热量集中，弧柱温度高，焊接生产效率高，热影响区窄，所焊的焊件应力、变形、裂纹倾向小；氩弧焊为明弧施焊，操作、观察方便；电极损耗小，弧长容易保持。氩弧焊几乎能焊接所有金属，特别是一些难熔金属、易氧化金属，如镁、钛、钼、锆、铝等及其合金1.3.2、氩弧焊的缺点：氩弧焊因为热影响区域大，工件在修补后常常会造成变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等缺点。尤其在精密铸造件细小缺陷的修补过程在表面突出。在精密铸件缺陷的修补领域可以使用冷焊机来替代氩弧焊，由于冷焊机放热量小，较好的克服了氩弧焊的缺点，弥补了精密铸件修复难题。 2、焊接程序及技术控制 2.1、焊前准备检查电源线路、气路等是否正常。钨极氩弧焊通常采用直径0.5~ 3.0毫米的钍钨极，顶部磨成圆锥形，其顶部稍留0.~1.0毫米直径的小圆台为宜。电极的外伸长度约为3~5毫米左右，工件的被焊处应按规定开成坡口。两侧距坡口边缘25~30毫米处及焊丝用丙
氩弧焊焊接工艺参数 一、电特性参数 1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。 2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。 3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。 二、其它参数 1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。因此，通常使用的喷嘴直径一般取8mm～20mm为宜。 2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。 3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。 4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。 焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。氩气和氦气是所有材料焊接时，背部充气最安全的气体。而氮气是不锈钢和铜合金焊接时，背部充气保护最安全的气体。一般惰性气体背部充气保护的气体流量范围为0.5～42L／min。当喷嘴直径、钨极伸出长度增加时，气体流量也应相应增加。若气流量过小，保护气流软弱无力，保护效果不好，易产生气孔和焊缝被氧化等缺陷；若气流量过大，容易产生紊流，保护效果也不好，还会影响电弧的稳定燃烧。 对管件内充气时，应留适当的气体出口，防止焊接时管内气体压力过大。在根部焊道焊接结束前的25～50毫米时，要保证管内内充气体压力不能过大，以便防止焊接熔池吹出或根部内凹。当采用氩气进行管件焊接背面保护时，最好从下部进入，使空气向上排出，并且使气体出口远离焊缝。
氩弧焊的焊接方法 ?教学目的：掌握好手工钨极氩弧焊的焊前准备、运焊把、送丝、引弧、焊接、收弧的技巧 ?具体要求： ?1、了解焊弧焊的原理、特点和分类 ?2、掌握好氩弧焊焊前准备和焊接方法 ?3、掌握好氩焊在焊接过程中产的缺陷和解决的办法 ?4、适用于有接焊接基础人员，其焊件需要进行无损检测、内部和外观要求有较高要求的标准焊件。 ?1、氩弧焊的原理： ?氩弧焊是使用惰性气体氩气作为保护气体的一种气电保护焊的焊接方法。 ?2、氩弧的特点： ?（1）焊缝质量高，由于氩气是一种惰性气体，不与金属起化学反应，合金元素不会被烧损，而氩气也不熔于金属，焊接过程基本上是金属熔化和 结晶的过程，因此，保护较果好，能获得较为纯净及高质量的焊缝 ?（2）焊接变形应力小，由于电弧受氩气流的压缩和冷却作用，电弧热量集中，且氩弧的温度又很高，故热影响区小，故焊接时应力与变形小，特 别造用于薄件焊接和管道打底焊。 ?（3）焊接范围广，几乎可以焊接所有金属材料，特别适宜焊接化学成份活泼的金属和合金。 ?3、氩弧焊的分类： ?氩弧焊根据电极材料的不同可分为钨极氩弧焊（不熔化极）和熔化极氩弧焊。根据其操作方法可分为手工、半自动和自动氩弧焊。根据电源又可以 分为直流氩弧焊、交流氩弧焊和脉冲氩弧焊。 ?4、焊前准备： ?（1）阅读焊接工艺卡，了解施焊工件的材质、所需要的设备、工具和相关工艺参数，其中包括选用正确的焊机，（如焊接铝合金则需要用交流焊 机），正确的选用钨极和气体流量， ?首先，要从焊接工艺卡上得知焊接电流的大小等工艺参数。然后选用钨
极（一般来说直径2.4mm用的比较多，它的电流造应范围是150A—250A，铝例外）。 ?再根据钨极的直径选用多大的喷嘴，钨极直径的2.5—3.5倍是喷嘴的内径D=（2.5—3.5）dw其中D表示喷嘴内径（mm），dw表示钨极直径（mm）。 ?最后根据喷嘴的内径选用气体流量，喷嘴内径的0.8—1.2倍是气的流量。 Q=(0.8—1.2)D，其中Q表示气体流量（L/min）钨极的申出长度不可超过其喷嘴的内径直径，否则容易产生气孔。 ?（2）检查焊机、供气系统、供水系统、接地是否完好。 ?（3）检查工件是否合格：1.是否有油、锈等脏物（焊缝20mm内必须干净、干燥）2.坡口角度、间隙、钝边是否合适。坡口角度、间隙大、则曾大焊接量大，易产生焊瘤。坡口角度小、间隙小、钝边厚则容易产生未熔合和焊不透。一般来说坡口角度为30—32度，间隙为0—4mm，钝边为0—1mm。3.错边不能过大，一般在1mm内。4.定位焊的长度、点数是否达到要求，定位焊本身要没有缺陷。 ?5、氩弧焊的操作手法：氩弧是一种左右手同时动作的操作，与我们平时生活中的左手画圆右手画方相同，所以建议在刚开始学习氩弧焊的人员进行类似的训练，对学习氩弧焊有一定的帮助。 ?（1）送丝：分内填丝和外填丝。 ?外填丝可以用于打底和填充，是用较大的电流，其焊丝头在坡口正面，左手捏焊丝，不断送进熔池进行焊接，其坡口间隙要求较小或没有间隙。 ?其优点因为电流大、和间隙小，所以生产效率高，操作技能容易掌握。其缺点是用于打底的话因为操作者看不到钝边熔化和反面余高情况，所以容易产生未熔合和得不到理想的反面成形。 ?内填丝只能用于打底焊，是用左手拇指、食指或中指配合送丝动作，小指和无名指夹住焊丝控制方向，其焊丝则紧贴坡口内侧钝边处，与钝边一起熔化进行焊接，要求坡口间隙大于焊丝直径，是板材的话可以将焊丝弯成弧形。 ?其优点因为焊丝在坡口的反面，可以清晰地看清钝边和焊丝的熔化情况，眼睛的余光也可以看见反面余高的情况，所以焊缝熔合好好，反面
氩弧焊焊接薄板时的技术参数和技术要求 （一）；看是否采用添丝 1）如果不添丝，最主要的是注意工件间隙，一定不能有间隙，为了减小热输入量，可采用带脉冲功能的焊接设备，如碳钢对接，脉冲频率=5HZ，脉冲电流=2 5A，基值电流=10A，焊接速度=min,背面加铜衬垫，可以焊的非常漂亮 2）如果添丝，必须是的细丝，如果工件非常薄，也可采用的，不过成本会很高，一般的就够了 不管是那种方法，焊接碳钢和SUS时，乌极一定要非常尖，手法要求也要稳 你的补充问题涉及不同厚度的母材焊接，焊接位置不同，方法也不一样，但有一点是不变的，就是要控制热量分布，薄板是平面散热，厚板是立体散热，散热更快，所以让电弧偏向厚板，否则厚板还没融化，薄板就已经被“吹”开了，如果厚度悬殊打，那么可以先给厚板加热，待快融化时将薄板移近再焊接（二）;这要看你的具体要求，焊缝平整度，变形大小，用不用打磨（抛个光就行），还行了，的你怎么弄呀，。一般情况下，的板子焊接好都有一定的变形，大小而已，要想减小它，按底下的步骤试试：1，尽量减小焊件之间的缝隙，（越紧密越好）2，如果要填焊丝的话，焊丝一定要细，的就可以了，3，电流一点要小，小到能溶化焊丝就行，大概30A左右，焊机不同，根据各焊机而定，4，焊接速度一定要快，越快越好，变形也就越小，焊缝也就越漂亮，如果有水冷却就更好了。5，焊机也有讲究，一般选用逆变式交直流焊机，电流比较稳定。这种焊机会稍许贵一点。都是手法问题，多练就行！控制好热输入就行了，也就是电流电压，太高容易烧穿了
(三)；电流不宜过大20~30A即可，电压12~15v，钨级伸出长度为钨棒直径的2~4倍，氩气流量12~18L\min，组队时尽量采取无缝对接，缝大的情况可以在背面加垫板，控制好焊接速度，同时与焊工水平也有很 焊接时不能偏重焊高出的部分，而是焊极对准接缝中间。焊接过程中要不停地点加焊丝。而且选择焊丝的规格很关键，焊丝直径过大，会在尚未熔化焊丝之时先把焊件熔穿。焊丝直径以0．8至1．2毫米为宜，1．5毫米以上的最好别用。
氩弧焊的焊接方法 ? 教学目的:掌握好手工钨极氩弧焊的焊前准备、运焊把、送丝、 引弧、焊接、收弧的技巧 ? 具体要求: ? 1、了解焊弧焊的原理、特点和分类 ? 2、掌握好氩弧焊焊前准备和焊接方法 ? 3、掌握好氩焊在焊接过程中产的缺陷和解决的办法 ? 4、适用于有接焊接基础人员，其焊件需要进行无损检测、内部和外观要求有较高要求的标准焊件。 ? 1、氩弧焊的原理: ? 氩弧焊是使用惰性气体氩气作为保护气体的一种气电保护焊的焊接方法。? 2、氩弧的特点: ? (1)焊缝质量高，由于氩气是一种惰性气体，不与金属起化学反应，合 金元素不会被烧损，而氩气也不熔于金属，焊接过程基本上是金属熔化和 结晶的过程，因此，保护较果好，能获得较为纯净及高质量的焊缝? (2)焊接变形应力小，由于电弧受氩气流的压缩和冷却作用，电弧热量 集中，且氩弧的温度又很高，故热影响区小，故焊接时应力与变形小，特 别造用于薄件焊接和管道打底焊。 ? (3)焊接范围广，几乎可以焊接所有金属材料，特别适宜焊接化学成份 活泼的金属和合金。 ? 3、氩弧焊的分类: ? 氩弧焊根据电极材料的不同可分为钨极氩弧焊(不熔化极)和熔化极氩弧 焊。根据其操作方法可分为手工、半自动和自动氩弧焊。根据电源又可以
分为直流氩弧焊、交流氩弧焊和脉冲氩弧焊。 ? 4、焊前准备: ? (1)阅读焊接工艺卡，了解施焊工件的材质、所需要的设备、工具和相 关工艺参数，其中包括选用正确的焊机，(如焊接铝合金则需要用交流焊 机)，正确的选用钨极和气体流量， ? 首先，要从焊接工艺卡上得知焊接电流的大小等工艺参数。然后选用钨 极(一般来说直径2.4mm用的比较多，它的电流造应范围是150A—250A， 铝例外)。 ? 再根据钨极的直径选用多大的喷嘴，钨极直径的2.5—3.5倍是喷嘴的内径D=(2.5—3.5)dw其中D表示喷嘴内径(mm)，dw表示钨极直径(mm)。? 最后根据喷嘴的内径选用气体流量，喷嘴内径的0.8—1.2倍是气的流量。 Q=(0.8—1.2)D，其中Q表示气体流量(L/min)钨极的申出长度不可超过 其喷嘴的内径直径，否则容易产生气孔。 ? (2)检查焊机、供气系统、供水系统、接地是否完好。? (3)检查工件是否合格:1.是否有油、锈等脏物(焊缝20mm内必须干 净、干燥)2.坡口角度、间隙、钝边是否合适。坡口角度、间隙大、则曾 大焊接量大，易产生焊瘤。坡口角度小、间隙小、钝边厚则容易产生未熔 合和焊不透。一般来说坡口角度为30—32度，间隙为0—4mm，钝边为 0—1mm。3.错边不能过大，一般在1mm内。4.定位焊的长度、点数是否 达到要求，定位焊本身要没有缺陷。 ? 5、氩弧焊的操作手法:氩弧是一种左右手同时动作的操作，与我们 平时生活中的左手画圆右手画方相同，所以建议在刚开始学习氩弧焊的人 员进行类似的训练，对学习氩弧焊有一定的帮助。 ? (1)送丝:分内填丝和外填丝。
氩弧焊焊接工艺参数一、电特性参数 1. 焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。 2. 电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。 3. 焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。 二、其它参数 1?喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。因此，通常使用的喷嘴直径一般取8mm ~20mm为宜 2. 喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm ~ 15mm。 3. 钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。 钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件
间距离越近，保护效果越好，但过小会妨碍观察熔池。通常焊对接缝时，钨极伸出长度为5mm ~6mm较好；焊角焊缝时，钨极伸出长度为7mm ~8mm较好。4. 气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状(如窄间隙钨极氩弧焊)或其他形状。焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。 氩气和氦气是所有材料焊接时，背部充气最安全的气体。而氮气是不锈钢和铜合金焊接时，背部充气保护最安全的气体。一般惰性气体背部充气保护的气体流量范围为0.5?42L /min。当喷嘴直径、钨极伸出长度增加时，气体流量也应相应增加。若气流量过小，保护气流软弱无力，保护效果不好，易产生气孔和焊缝被氧化等缺陷；若气流量过大，容易产生紊流，保护效果也不好，还会影响电弧的稳定燃烧。对管件内充气时，应留适当的气体出口，防止焊接时 管内气体压力过大。在根部焊道焊接结束前的25?50毫米时，要保证管内内充气体压力不能过大，以便防止焊接熔池吹出或根部内凹。当采用氩气进行管件焊接背面保护时，最好从下部进入，使空气向上排出，并且使气体出口远离焊缝。请教不锈钢304的焊接工艺 理论：对304不锈钢结构进行焊接的要点：由于不锈钢本身所具有的特性，与普碳钢相比不锈钢的焊接有着其特殊性，更易在其焊接接头及其热影响区 (HAZ)产生各种缺陷。焊接时要特别注意不锈钢的物理性质。例如304不锈钢的热膨胀系数是低碳钢和高铬系不锈钢的 1.5 倍;导热系数约是低碳钢的 1/3 ,而高铬系不锈钢的导热系数约是低碳钢的1/2 ;比电阻是低碳钢的4倍以
脉冲熔化极氩弧焊焊接奥氏体型不锈钢角焊缝的焊接参数
脉冲熔化极氩弧焊焊接奥氏体型不锈钢角焊缝的焊接参数 板厚mm 焊脚 mm 位置 焊丝直径 mm 焊丝伸出长度 mm 焊接平均电流 A 电弧电压 V 氩气流量 L/min 焊接方向 1.5～ 2.0 2～3 平焊 1.2 8～12 65～130 18～20.5 10～12 自上向下立焊 1.2 8～12 60～100 18～19.0 10～12 自上向下仰焊 1.2 8～12 60～120 18～19.0 10～12 自上向下 3 3～ 4 平焊 1.2～1.6 10～14 90～140 19.0～21. 5 12～14 自上向下立焊 1.2～1. 6 10～14 80～110 18.5～19.5 12～14 自上向下仰焊 1.2～1.6 10～14 90～130 18.5～19.5 12～14 自上向下 4 4 平焊 1.6 14～17 130～170 19.6～22 14～16 自上向下立焊 1.6 14～17 120～140 19～20 14～16 自上向下仰焊 1.6 14～17 130～160 19～20 14～16 自上向下 5～6 5 平焊 1.6～2.0 16～20 160～210 20.0～22.5 16～18 自下向上立焊 1.6～2.0 16～20 140～160 19.0～20.5 16～18 自下向上仰焊 1.6～2.0 16～20 140～160 19.0～20.5 16～18 自下向上 7～8 5～6 平焊 2.0 18～22 200～280 20.5～23 18～20 自下向上立焊 2.0 18～22 150～180 20.0～21 18～20 自下向上仰焊 2.0 18～20 180～250 19.5～20.5 18～20 自下向上
氩弧焊通用焊接工艺 Modified by JACK on the afternoon of December 26, 2020
手工钨极氩弧焊 通 用 焊 接 工 艺 目录 1、一般要求 2、应用范围 3、焊接准备 4、操作技术 5、焊接 6、氩气焊丝和焊条 7、焊接工艺
8、质量记录 9、焊接及注意事项 10、钨极氩弧焊安全规程 11、焊接危险点危险源辩识、评价及控制对策表 一、一般要求 1、焊接材料 焊丝：用于GB的焊丝应符合GB/T8110的有关规定,对于入库时间长而有锈斑，影响使用的应予报废。 保护气体的种类和质量：采用纯度大于%纯氩。 钨极的种类：采用钍钨极或铈钨电极，其端头的几何形状应根据电流的大小选择，采用小电流时，端头夹角为30度。 焊接设备：氩弧焊机。 焊接辅助装备：安全防护用品、手锤、角向砂轮等。 焊工资格：焊工必须经过南昌市技术质量监督局培训，并且取得相应的合格项目，方可从事相关焊接工作。 焊接工作必须按照技要、技术标准进行。 焊接环境：当风速大于2m/s、相对湿度大于90%、雨、雪环境、焊件温度低于0℃时，均应采取相应的措施来保证焊接质量。当焊件温度在-18~0℃之间时，应将始焊点周围100mm的母材预热到约15℃再开始焊接。否则禁止施焊。 焊接极性：直流正接既焊枪接负极，工件接正极。 在操作过程中若有个人无法解决的问题，应立即与班组长、检验员或焊接工程师联系。
根据焊接位置、持证项目、接头形式和作业情况等选择合适的焊接辅助装置。 去除坡口内、外20mm范围内的水、锈、油污等杂质。 根据图纸、工艺要求核对坡口形式及角度、材质、坡口尺寸及装配质量。 如需要标记移植，检查标记移植情况。 检查所用设备是否完好情况。 不锈钢管焊接的接头，应内部充氩保护，保护时，管子两头和管子四周的孔应该用美纹纸或铁板封住，以增强保护效果。 试焊，根据表1调节焊接参数。 表1焊接参数 二、应用范围 不同直径的钢管及耐热合金钢管子一般采用钨极氩弧焊打底，手工电弧焊填充及盖面层焊接，小直径管子可用手工钨极氩弧焊打底及盖面层焊接。 采用手工钨极氩弧焊打底的焊接工艺，具有很多优越性，它不仅能充分保证母材根部的良好熔透，焊缝具有良好的成型，同时可提高根部焊缝的塑性和韧性，减少焊接应力，从而可以避免产生根部裂纹，施焊中也不易出现未焊透、夹渣、气孔等缺陷。所以，已广泛用于一般重要设备，如承压管道、高压容器和高温高压锅炉中管子的焊接。 钨极氩弧焊焊接管子，主要有两种形式，一种是水平钨极自动氩弧焊(管子转动)，主要用于可转动的直管子对接焊缝，另一种是全位置自动钨极氩弧焊(焊枪或机头围绕管子转动)，主要用于焊接不可转动的弯管，这种焊接方法多采用程控脉冲电源。
主要还是熟能手巧，板的厚度和点击的时间，还有电流都是相连系的，要配合的很好。省气谈不上，只要不要过余的开的太大就行。还有钨针的最好尖一点，在焊接时，不要一开始就把针尖对着焊接处，先空打一下，将管子里的空气排出，这样焊就不会炸不会有黑斑，在点击完毕后不要马上拿开焊枪，等几秒，这样不锈钢在冷却时受氩气的保护，就样不会黑，连洗钢水和抛光片都省了。这只能针对点焊，如果长距离的拖焊就没办法了，板肯定要变色的，只有等抛光和清洗了。 氩弧焊打底,电弧焊盖面算什么焊接方法？ 钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（ 在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受 氩气流的保护而不被大气污染。氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍钨电极直径。 停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。 1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。 3.氩气纯度氩弧焊时材质对氩气纯度的 要求金属材料铬镍不锈钢太难熔金属氩气纯度（%）≥99.7 ≥99.98 4. 钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径。 喷嘴大小等则在焊接电流值确定后再选定。 焊接区的通风。在不能进行通风的局部空间施焊时，应戴供给新鲜空气面罩或防毒面具 壁厚δ在3＜δ≤16mm 时，选用V 形坡口，其坡口形式 图3 3＜δ≤16mm 时， V 形坡口坡口形式 壁厚δ在δ＞16mm 时，选用U 形或V 形坡口，坡口形 δ＞16mm 时， U 形或V 形坡口的坡口形式 13. 对口质量要求内壁齐平，如有错口，其错口值应符合下列要求：对接单面焊的局部错口值不应超过壁厚 的10%，且不大于1mm。 14. 对口应将焊口表面及面侧15mm 母材内，外壁的油、漆、垢、及氧化层等清理干净，直至露出金属光泽，
氩弧焊的焊接方法与工艺 The latest revision on November 22, 2020
氩弧焊的焊接方法 ?教学目的：掌握好手工钨极氩弧焊的焊前准备、运焊把、送丝、引弧、焊接、收弧的技巧 ?具体要求： ?1、了解焊弧焊的原理、特点和分类 ?2、掌握好氩弧焊焊前准备和焊接方法 ?3、掌握好氩焊在焊接过程中产的缺陷和解决的办法 ?4、适用于有接焊接基础人员，其焊件需要进行无损检测、内部和外观要求有较高要求的标准焊件。 ?1、氩弧焊的原理： ?氩弧焊是使用惰性气体氩气作为保护气体的一种气电保护焊的焊接方法。?2、氩弧的特点： ?（1）焊缝质量高，由于氩气是一种惰性气体，不与金属起化学反应，合金元素不会被烧损，而氩气也不熔于金属，焊接过程基本上是金属熔化和结晶的过程，因此，保护较果好，能获得较为纯净及高质量的焊缝 ?（2）焊接变形应力小，由于电弧受氩气流的压缩和冷却作用，电弧热量集中，且氩弧的温度又很高，故热影响区小，故焊接时应力与变形小，特别造用于薄件焊接和管道打底焊。 ?（3）焊接范围广，几乎可以焊接所有金属材料，特别适宜焊接化学成份活泼的金属和合金。 ?3、氩弧焊的分类： ?氩弧焊根据电极材料的不同可分为钨极氩弧焊（不熔化极）和熔化极氩弧焊。 根据其操作方法可分为手工、半自动和自动氩弧焊。根据电源又可以分为直流氩弧焊、交流氩弧焊和脉冲氩弧焊。 ?4、焊前准备： ?（1）阅读焊接工艺卡，了解施焊工件的材质、所需要的设备、工具和相关工艺参数，其中包括选用正确的焊机，（如焊接铝合金则需要用交流焊机），正确的选用钨极和气体流量， ?首先，要从焊接工艺卡上得知焊接电流的大小等工艺参数。然后选用钨极（一般来说直径2.4mm用的比较多，它的电流造应范围是150A—250A，铝例外）。
氩弧焊工艺基础知识 一.钨极氩弧焊(氩弧焊工艺基础知识) 以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。 钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。 氩弧焊时,焊炬、填充金属及焊件的相对位置如下图： 弧长一般取1-1.5倍钨电极直径。 停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。 1.焊枪（焊炬） 钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此，焊枪的正确使用及保护是相当重要的。 钨电极负载电流能力（A)
2.气路 气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。减压阀用以减压和调节保护气体的压力。流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。 3.氩气纯度 氩弧焊时材质对氩气纯度的要求 4.规范参数 钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。一般不锈钢氩弧焊规范如下：
焊缝表面颜色与气体保护效果 5.钨极氩弧焊特有的工艺缺陷及防止措施
以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。 6.焊前清理 钨极氩弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。 7.安全技术 钨极氩弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以避免电弧光中的紫外线和红外线灼伤。 斯泰尔钨极氩弧焊机均装有高频引弧器，小功率的高频高压电虽不会电击操作者，但当绝缘性能不良时，高频电会灼伤操作者手的表皮，且很难治愈，所以焊接手把的绝缘性能一定要经常检查。 钨极氩弧焊接时，应加强焊接区的通风。在不能进行通风的局部空间施焊时，应戴供给新鲜空气面罩或防毒面具。
不锈钢和铝合金的氩弧焊 护，通过高电流使焊材在被焊基材上融化成液态形成溶池，使被焊金属和焊材达 和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接铜、铝、合金钢等有色金属。 氩弧焊的分类：氩弧焊按照电极的不同分为熔化极氩弧焊和非熔化极氩弧焊两种。 1．非熔化极氩弧焊 工作原理及特点：非熔化极氩弧焊是电弧在非熔化极(通常是钨极)和工件之间燃烧，在焊接电弧周围流过一种不和金属起化学反应的惰性气体(常用氩气)，形成一个保护气罩，使钨极端头，电弧和熔池及已处于高温的金属不与空气接触，能防止氧化和吸收有害气体。从而形成致密的焊接接头，其力学性能非常好。2．熔化极氩弧焊 工作原理及特点：焊丝通过丝轮送进，导电嘴导电，在母材与焊丝之间产生电弧，使焊丝和母材熔化，并用惰性气体氩气保护电弧和熔融金属来进行焊接的。它和钨极氩弧焊的区别：一个是焊丝作电极，并被不断熔化填入熔池，冷凝后形成焊缝；另一个是采用保护气体，随着熔化极氩弧焊的技术应用，保护气体已由
单一的氩气发展出多种混合气体的广泛应用，如以氩气或氦气为保护气时称为熔化极惰性气体保护电弧焊（在国际上简称为MIG焊）；以惰性气体与氧化性气体(O2,CO2)混合气为保护气体时，或以CO2气体或CO2+O2混合气为保护气时，统称为熔化极活性气体保护电弧焊（在国际上简称为MAG焊）。从其操作方式看，目前应用最广的是半自动熔化极氩弧焊和富氩混合气保护焊，其次是自动熔化极氩弧焊。熔化极氩弧焊适用于中、厚板的焊接，如化工容器筒体的焊接。焊接厚度为3mm以上的金属。焊接易氧化的有色金属（如铝、镁及其合金）、稀有金属（如钼、钛及其合金）、高强度合金钢及一些特殊用途的高合金钢（如不锈钢、耐热钢）。 氩弧焊的特点：熔化极氩弧焊与钨极氩弧焊相比的特点 1、优点：(1)效率高因为它电流密度大，热量集中，熔敷率高，焊接速度快。另外，容易引弧。 氩弧焊 (2)需加强防护因弧光强烈，烟气大，所以要加强防护。 缺点：1）氩弧焊因为热影响区域大，工件在修补后常常会造成变形、硬度
氩弧焊焊接工艺规程 1、焊接方法： 手工钨极氩弧焊 2、焊接材料： 不锈钢药芯焊丝不锈钢实心焊丝 3、焊接工艺参数：见焊接工艺卡 4、焊前准备： （1）检查焊接设备，按焊接工艺卡调整电弧电压、焊接电流、钨极等焊接工艺参数。（2）焊前100-150℃烘干不锈钢药芯焊丝。 5、焊接工艺： （1）清理焊件坡口及其两侧各宽20mm范围内的油、污、锈等杂质，直至露出金属光泽。 清理不锈钢焊丝表面油污等赃物。 （2）组对焊接接头，注意按图纸及工艺卡要求留出间隙。 （3）使用焊接活性剂时，将活性剂与丁酮以1：1的比例混合，然后均匀涂抹在坡口面内，待丁酮挥发后再施焊。渗透剂的用量要适当，若太少，熔池粘度降低不多，流动性改善不明显；若太多，熔池粘度降低太多，流动性变差。 （4）定位焊采用与打底焊相同的焊丝和工艺，定位焊缝长10~15mm，定位点固2—3处。（5）第一层氩弧焊打底焊焊接，使用不锈钢药芯焊丝，打底焊应一次连续完成，避免停弧以减少接头，焊接时发现有缺陷，如夹钨、气孔等应将缺陷清除，不允许通过重复熔化的方法来消除缺陷。电弧熄灭后，焊枪喷嘴仍要对准熔池，以延续氩气保护，防止氧化。 （6）使用不锈钢实心焊丝进行第二层以后的层焊和罩面
射线检测工艺规程 1.主题内容与适用范围 本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。 本规程依据JB/T4730-2005的要求编写。适用于本公司P≥10Mpa产品的对接焊接接头的X 射线AB级检测技术。满足《压力容器安全技术监察规程》、 GB150的要求。检测工艺卡内容是本规程的补充,由Ⅱ级人员按本规程等要求编写,其参数规定的更具体。 2.引用标准、法规 JB/T4730－2005《承压设备无损检测》 GB150-1998《钢制压力容器》 GB18871－2002《电离辐射防护及辐射源安全基本标准》 GB16357-1996《工业X射线探伤放射卫生放护标准》 JB/T7902《线型象质计》 《特种设备无损检测人员考核与监督管理规则》 《压力容器安全技术监察规程》. 3.一般要求 3.1射线检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》考核并取得与其工作相适应的资格证书。 3.1.1检测人员应每年检查一次视力，校正视力≮1.0。评片人员还应辨别出400mm距离处高0.5mm、间距0.5mm的一组印刷字母。 3.2辐射防护 射线防护应符合GB18871、GB16357的有关规定。 3.3胶片和增感屏 3.3.1胶片：在满足灵敏度要求的情况下，一般X射线选用T3或T2型胶片。 3.3.2 增感屏：采用前屏为0.03mm、后屏为0.03～0.10mm的铅箔增感屏。. 3.3.3 胶片和增感屏在透照过程中应始终紧密接触。 3.4象质计
手工钨极氩弧焊 通 用 焊
接 工 艺 目录 1、一般要求 2、应用范围 3、焊接准备 4、操作技术
5、焊接 6、氩气焊丝和焊条 7、焊接工艺 8、质量记录 9、焊接及注意事项 10、钨极氩弧焊安全规程 11、焊接危险点危险源辩识、评价及控制对策表 一、一般要求 1、焊接材料 1.1焊丝：用于GB的焊丝应符合GB/T8110的有关规定,对于入库时间长而有锈斑，影响使用的应予报废。 1.2保护气体的种类和质量：采用纯度大于99.99%纯氩。 1.3钨极的种类：采用钍钨极或铈钨电极，其端头的几何形状应根据电流的大小选择，采用小电流时，端头夹角为30度。 1.4焊接设备：氩弧焊机。
1.5焊接辅助装备：安全防护用品、手锤、角向砂轮等。 1.6焊工资格：焊工必须经过南昌市技术质量监督局培训，并且取得相应的合格项目，方可从事相关焊接工作。 1.7焊接工作必须按照技要、技术标准进行。 1.8焊接环境：当风速大于2m/s、相对湿度大于90%、雨、雪环境、焊件温度低于0℃时，均应采取相应的措施来保证焊接质量。当焊件温度在-18~0℃之间时，应将始焊点周围100mm 的母材预热到约15℃再开始焊接。否则禁止施焊。 1.9焊接极性：直流正接既焊枪接负极，工件接正极。 1.10在操作过程中若有个人无法解决的问题，应立即与班组长、检验员或焊接工程师联系。 2、焊前准备 2.1 根据焊接位置、持证项目、接头形式和作业情况等选择合适的焊接辅助装置。 2.2去除坡口内、外20mm范围内的水、锈、油污等杂质。 2.3根据图纸、工艺要求核对坡口形式及角度、材质、坡口尺寸及装配质量。 2.4如需要标记移植，检查标记移植情况。 2.5检查所用设备是否完好情况。 2.6不锈钢管焊接的接头，应内部充氩保护，保护时，管子两头和管子四周的孔应该用美纹纸或铁板封住，以增强保护效果。 2.7试焊，根据表1调节焊接参数。 表1焊接参数 二、应用范围 不同直径的钢管及耐热合金钢管子一般采用钨极氩弧焊打底，手工电弧焊填充及盖面层焊接，小直径管子可用手工钨极氩弧焊打底及盖面层焊接。 采用手工钨极氩弧焊打底的焊接工艺，具有很多优越性，它不仅能充分保证母材根部的良好熔透，焊缝具有良好的成型，同时可提高根部焊缝的塑性和韧性，减少焊接应力，从而可以避免产生根部裂纹，施焊中也不易出现未焊透、夹渣、气孔等缺陷。所以，已广泛用于一般重要设备，如承压管道、高压容器和高温高压锅炉中管子的焊接。 钨极氩弧焊焊接管子，主要有两种形式，一种是水平钨极自动氩弧焊(管子转动)，主要
氩弧焊机操作说明 一、氩弧焊 氩弧焊按照电极的不同分为熔化极氩弧焊和非熔化极氩弧焊两种。 1．非熔化极氩弧焊的工作原理及特点 非熔化极氩弧焊是电弧在非熔化极(通常是钨极)和工件之间燃烧，在焊接电弧周围流过一种不和金属起化学反应的惰性气体(常常用氩气)，形成一个保护气罩，使钨极端头，电弧和熔池及已处于高温的金属不与空气接触，能防止氧化和吸收有害气体。从而形成致密的焊接接头，其力学性能非常好。如图3-9所示。 2008-05-23 19:57 一、适用范围 WSE-400交直流氩弧焊机是一种多用途的焊机，具有结构简单、性能可靠、引弧容易、电流稳定、维修简便等一系列优点。 本焊机具有四种用途：交流手工焊、直流手工焊、直流钨极氩弧焊、交流钨极氩弧焊。当采用直流钨极氩弧焊时，适用于焊接不锈钢、合金钢、铜、钛合金等薄板、中厚板材料；当采用交流钨极氩弧焊时，
适用于焊接铝、镁及其合材料。 二、技术参数 输入电源电压 380V 额定输出电流 400A 相数 1 空载电压 78V 频率 50Hz 额定负载持续率 60% 额定输入容量 35kV.A 重量 200kg 输入电流 92A 体积（长×宽×高）840×550×1020 输出电流调节范围 40A~400A 三、工作原理 焊机电源为动铁式主变压器，通过调节动芯获得所需要的焊接电流。直流电压通过二极管桥式整流获得。 当采用交流钨极氩弧焊时，焊机内部的隔直电感消除直流分量，从而达到消除铝、镁及其合金的表面致密氧化膜的作用，效果显著。 控制原理：直流钨极氩弧焊时，按焊枪开关，继电器KA1通电，工作指示灯亮，电磁阀DF通气，交流接触器KM吸合，接通主电路，输出主电流，同时接通高频高压引弧电路打火，从而击穿气间隙起弧。引弧电路通过控制变压器——交流接触器副接头KM4——继电器常闭触
氩弧焊焊接工艺参数的选择 钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速 度。 脉冲钨极氩弧焊主要参数有 Ip 、 tp 、 Ib 、 tb 、 fa 脉幅比 RA = Ip / Ib 、脉冲电流占空比 Rw ＝ tp / tb+ tp (1) 钨极氩弧焊工艺参数 1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平 ( 钨极氩弧时 ) 等因素选择。 2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。 钨极端部形状是一个重要工艺参数。根据所用焊接电流种类，选用不同的端部形状。尖端角度α 的大小会影响钨极的许用电流、引弧及稳弧性能。表1 列出了钨极不同尖端尺寸推荐的电流范围。小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。 表1 钨极尖端形状和电流范围（直流正接）
钨极尖端角度对焊缝熔深和熔宽也有一定影响。减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。 3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。所以，气体流量和喷嘴直径要有一定配合。一般手工氩弧焊喷嘴孔径和保护气流量的选用见表 2。 表 2 喷嘴孔径与保护气流量选用范围
手工钨极氩弧焊焊接作业指导书 一、焊接接头及坡口形式 焊接接头主要有对接接头、角接接头两种型式。 为保证对接接头的焊件能够焊透，常将焊件接头边缘加工成V型坡口。坡口除保证焊透外，还能起到调节母材金属和填充金属比例的作用，由此可以调整焊缝的性能。 二、管道焊前准备 1、焊接工艺评定及焊工考试 焊接工艺评定试验时制定合理工艺的基础，是指导生产的依据，压力管道焊接前必须进行焊接工艺评定。从事压力管道氩弧焊的焊工，必须按《特种设备焊接操作人员考核细则》进行考试，取得焊工合格证后，方能在有效期内担任合格项目范围内的压力管道焊接工作。 2、压力管道的焊接全过程，均在焊接责任工程师的指导下进行，焊接责任工程师和其他焊接技术人员，应承担管道工程的总体计划、管理和技术指导 3、坡口制备及焊前清理：对于对接接头的管道，坡口形式如图1所示；管道组对时，对坡口及其内表面进行清理，将表面上的氧化膜或锈斑、油脂、水分除净，使之呈金属光泽。可用机械法，化学法等办法清理，焊前再用丙酮去油。焊丝和焊件清理后最好立即施焊。清理范围及要求如表1所示。 图1
表1：坡口及其内表面进行清理要求 4、定位焊：定位焊应采用手工钨极氩弧焊工艺，采用与根部焊道相同牌号的焊丝，并具有相应资格的合格焊工施焊。定位焊焊缝应直接焊在坡口内，公称直径不大于100mm的管道对接口，可用定位焊焊接两处。定位焊缝的长度、厚度，应能保证焊缝在正式焊接过程中不致开裂。定位焊缝不得有裂纹、气孔等缺陷，否则应清除缺陷后重焊。 5、管内充氩气保护：奥氏体不锈钢管道手工钨极氩弧焊时，管内应充氩气保护，以防止管内侧焊缝金属氧化，保证管内侧焊缝的质量。 三、焊接参数规范 1、焊接电流 这是钨极氩弧焊的主要规范参数，它可根据焊件厚度选定。随着电流的增大（或减小），熔深和熔宽相应增大（减小），而加强高减小（或增大）。当焊接电流过大时，容易产生烧穿、焊缝下陷和咬边等缺陷，而且还会导致钨极烧损，造成电弧和夹钨缺陷。反之，当电流过小时，会使电弧燃烧不稳和偏吹，还容易产生未焊透和气孔等缺陷。 2、电弧电压 随着电弧电压的增加（或减小）,焊缝宽度将会稍有增加（或减小）而熔深有所下降（或稍微增加）。电弧电压太大时，由于气体保护不好，会使焊缝氧化和产生未焊透缺陷。所以应尽量采用短弧焊接，这样气体保护效果好，热量集
氩弧焊焊接工艺参数 Revised as of 23 November 2020
氩弧焊焊接工艺参数 一、电特性参数 1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。 2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。 3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。 二、其它参数 1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。因此，通常使用的喷嘴直径一般取8mm～20mm为宜。 2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。 4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。 焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。氩气和氦气是所有材料焊接时，背部充气最安全的气体。而氮气是不锈钢和铜合金焊接时，背部充气保护最安全的气体。一般惰性气体背部充气保护的气体流量范围为～42L／min。当喷嘴直径、钨极伸出长度增加时，气体流量也应相应增加。若气流量过小，保护气流软弱无力，保护效果不好，易产生气孔和焊缝被氧化等缺陷；若气流量过大，容易产生紊流，保护效果也不好，还会影响电弧的稳定燃烧。对管件内充气时，应留适当的气体出口，防止焊接时管内气体压力过大。在根部焊道焊接结束前的25～50毫米时，要保证管内内充气体压力不能过大，以便防止焊接熔池吹出或根部内凹。当采用氩气进行管件焊接背面保护时，最好从下部进入，使空气向上排出，并且使气体出口远离焊缝。
