{最新文档}钢结构中的一些符号

钢结构符号表示大全是对钢结构中常用符号及其含义的总结，以下是一些常见的符号：
1. H型钢：HW、HM、HN
2. 工字钢：I
3. 槽钢：C
4. 角钢：L
5. 等边角钢：∠
6. 不等边角钢：∟
7. 圆钢：Φ
8. 方钢：□
9. 六角钢：H
10. 八角钢：O
11. 钢板：δ
12. 钢管：Φ
13. 焊接工字钢：HW
14. 焊接H型钢：HH
15. 矩形管：矩
16. 椭圆管：椭
17. 钢筋混凝土用钢：HRB、RRB、CRB
18. 不锈钢：S
19. 铝型材：AL
20. 铜型材：Cu
21. 铸铁：QT、KTH、HT
22. 球墨铸铁：QT
23. 铸钢：ZG
24. 热轧型钢：HR
25. 冷轧型钢：CR
26. 挤压型钢：EX
27. 型材：M
这些符号在钢结构设计、施工和制造过程中具有重要作用，了解这些符号的含义有助于更有效地进行钢结构工程的各项工作。

钢结构中各种符号大全钢结构图纸中的符号种类繁多，涵盖了钢材类型、连接方式、构件类型等多个方面。

以下是一些常见的钢结构符号及其含义：1. 钢材类型符号：* Q235：普通碳素结构钢* Q345：低合金结构钢* Q390：高强度低合金结构钢* Q420：高强度结构钢2. 连接方式符号：* M：普通螺栓* M16：16mm螺栓* M10：10mm螺栓* G：高强度螺栓* G16：16mm高强度螺栓* G10：10mm高强度螺栓3. 构件类型符号：* GJ：钢架* GL：钢架梁* GZ：钢架柱* XG：系杆* SC：水平支撑* YC：隅撑* ZC：柱间支撑* LT：檩条* TL：托梁* QL：墙梁* GLT：刚性檩条* WLT：屋脊檩条4. 其他符号：* GXG：刚性系杆* YXB：压型金属板* SQZ：山墙柱* XT：斜拉条* MZ：门边柱* ML：门上梁* T：拉条* CG：撑杆* HJ：桁架* FHB：复合板5. 特殊符号及意义：* G30-1：跨度为30m的门式刚架，编号为1号。

6. 材质符号及意义（举例）：* Q235A·F表示屈服点大于235A的Q235号沸腾钢。

A·B表示屈服点等级为A，沸腾钢。

沸腾钢是一种炼钢炉料，沸腾钢的成分主要是硅、锰，还含有其他元素。

沸腾是在碳钢液中的氧与其相互作用产生大量气泡而使钢液沸腾。

沸腾钢是一种炼钢炉料，沸腾钢的成分主要是硅、锰，还含有其他元素。

沸腾是在碳钢液中的氧与其相互作用产生大量气泡而使钢液沸腾。

沸腾钢是一种炼钢炉料，沸腾钢的成分主要是硅、锰，还含有其他元素。

沸腾是在碳钢液中的氧与其相互作用产生大量气泡而使钢液沸腾。

钢结构工程图形符号大全1.引言钢结构工程是一种广泛应用于现代建筑、桥梁及其他工程领域的建造技术。

在钢结构工程图纸中，使用适当的符号来表示各个构件和特殊要求，可以提高图纸的可读性和准确性。

本文档将介绍一系列用于表示钢结构工程的图形符号。

2.钢结构符号分类钢结构符号可以分为以下几类：2.1 构件符号直角钢：⊥单角钢：∠外板半封闭边：┌内板半封闭边：└外板全封闭边：┬内板全封闭边：┴筋板连接：⊓2.2 螺栓符号高强度螺栓：⊕普通螺栓：⊛铆钉：⊙紧固件组：▲2.3 焊接符号焊缝：▬焊缝线：→焊缝长度：↔多道焊缝：╬2.4 特殊符号轴线：||比例尺：1:100钢结构示意图标记：X3.使用示例在钢结构工程图纸中，示例如下：3.1 构件示例直角钢示例：⊥单角钢示例：∠外板半封闭边示例：┌内板半封闭边示例：└外板全封闭边示例：┬内板全封闭边示例：┴筋板连接示例：⊓3.2 螺栓示例高强度螺栓示例：⊕普通螺栓示例：⊛铆钉示例：⊙紧固件组示例：▲3.3 焊接示例焊缝示例：▬焊缝线示例：→焊缝长度示例：↔多道焊缝示例：╬3.4 特殊符号示例轴线示例：||比例尺示例：1:100钢结构示意图标记示例：X4.结论钢结构工程图形符号在图纸中的使用至关重要，它们能帮助读者更快速、准确地理解和解读图纸。

本文档介绍了一系列钢结构工程图形符号，并提供了示例，希望可以对工程师们在钢结构工程图纸设计中起到一定的指导作用。

提示：此文档可根据实际需求进行扩展，添加更多的图形符号并给出相应示例。

同时，为了提高可读性，可以在符号之后加入文字说明，以便读者更好地理解图形符号的含义。

钢结构制图中常用的代表符号截面高度H=mm；截面宽度B=mm；翼缘厚度tf=mm；腹板厚度tw=mm；圆角r=mm；截面面积A=mm2；惯性矩Ix=mm4；惯性矩Iy=mm4；截面模量Wx=mm3；截面模量Wy=mm3；回转半径ix=mm；回转半径iy=mm；单位重量:Kg/m；2．1术语2．1．1零件 part组成部件或构件的最小单元，如节点板、翼缘板等。

2．1．2部件 component由若干零件组成的单元，如焊接H型钢、牛腿等。

2．1．3构件 element由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。

2．1．4小拼单元 the smallest assembled rigid unit钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。

2．1．5中拼单元 intermediate assembled structure钢网架结构安装工程中，由散件之外的最小安装单元组成的安装单元，一般分条状和块状两种类型。

2．1．6高强度螺栓连接副 set of high strength bolt高强度螺栓和与之配套的螺母、垫圈的总称。

2．1．7抗滑移系数 slip coefficent of faying surface高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。

2．1．8预拼装 test assembling为检验构件是否满足安装质量要求而进行的拼装。

2．1．9空间刚度单元 space rigid unit由构件构成的基本的稳定空间的体系。

2．1．10焊钉（栓钉）焊接 stud welding将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。

2．1．11环境温度 ambient temperature制作或安装时现场的温度。

说明：2．1术语本规范给出了11个有关钢结构工程施工质量验收方面的特定术语，再加上现行国家标准《建筑工程施工质量验收统一标准》GB50300中给出了18个术语，以上术语都是从钢结构工程施工质量验收的角度赋予其涵义的，但涵义不一定是术语的定义。

钢结构中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。

W-GSC-1即屋面水平支撑(钢)编号是1.在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。

GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。

GXG：刚性系杆总之：1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。

如GKL表示钢框梁，GCL表示钢次梁等等。

2、G（）Z，表示钢柱，中间修饰的意义如上。

3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。

如WHJ：外伸桁架；DHJ：带状桁架等等。

4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢也称钢梁，是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。

经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。

H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。

钢结构符号表示图解法（钢结构符号表示大全）导读您好,小编飞渡就为大家解答关于钢结构符号表示图解法，钢结构符号表示大全相信很多小伙伴还不知道,现在让我们一起来看看吧！1、GJ您好,小编飞渡就为大家解答关于钢结构符号表示图解法，钢结构符号表示大全相信很多小伙伴还不知道,现在让我们一起来看看吧！1、GJ 钢架 XG 系杆 SQZ 山墙柱 QCG 墙撑管 GL 钢梁 XT 斜拉条 MZ 门边柱 QLG 墙拉管 GJL 钢架梁 SC 水平支撑 ML 门上梁GZ 钢柱 YC 隅撑 T 拉条 GJZ 钢架柱 ZC 柱间支撑 CG 撑杆 GLT 刚性檩条 LT 檩条 HJ 桁架 GXG 刚性系杆 WLT 屋脊檩条 FHB 复合板 GZL 直拉条 TL 托梁 YG 压杆或圆管 GXL 斜拉条 QL 墙梁 LG 拉管 GJ30-1 跨度为30m的门式刚架，编号为1号 YXB 压型金属板 B 板 TGB 天沟板 TJ 托架 SC 水平支撑 WB 屋面板 L 梁 CJ 天窗架 T 梯 KB 空心板 WL 屋面梁 KJ 框架 YP 雨蓬 CB 槽形板 DL 吊车梁 GJ 钢架 YT 阳台 ZB 折板 QL 圈梁 ZJ 支架 LD 梁垫 MB 密肋板 GL 过梁 Z 柱 M 预埋件 TB 楼梯板 LL 连系梁 J 基础 GB 盖板或沟盖板 JL 基础梁 SJ 设备基础 YB 挡雨板或檐口板 TL 楼梯梁 ZH 桩 DB 吊车安全走道板 LT 檩条 ZC 柱间支撑 QB 墙板 WJ 屋架 CC 垂直支撑扩展资料：特点：材料强度高，自身重量轻钢材强度较高，弹性模量也高。

2、与混凝土和木材相比，其密度与屈服强度的比值相对较低，因而在同样受力条件下钢结构的构件截面小，自重轻，便于运输和安装，适于跨度大，高度高，承载重的结构。

3、2、钢材韧性，塑性好，材质均匀，结构可靠性高适于承受冲击和动力荷载，具有良好的抗震性能。

4、钢材内部组织结构均匀，近于各向同性匀质体。

钢结构的符号大全1 .碳素结构钢①由 Q+ 数字 + 质量等级符号 + 脱氧方法符号组成。

它的钢号冠以“ Q ”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 MPa 例如 Q235 表示屈服点(σ s )为 235 MPa 的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为 A 、 B 、 C 、 D 。

脱氧方法符号： F 表示沸腾钢;b 表示半镇静钢： Z 表示镇静钢; TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。

例如 Q235-AF 表示 A 级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2 .优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45% 的钢，钢号为“ 45 ” ，它不是顺序号，所以不能读成 45 号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如 50Mn 。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1% 的半镇静钢，其钢号为 10b 。

3 .碳素工具钢①钢号冠以“ T ”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“ T 8 ” 表示平均碳含量为 0.8% 。

③锰含量较高者，在钢号最后标出“ Mn ”，例如“ T8Mn ”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A ”，以示区别，例如“ T8MnA ”。

4 .易切削钢①钢号冠以“ Y ”，以区别于优质碳素结构钢。

②字母“Y ”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3% 的易切削钢，其钢号为“ Y 30 ” 。

③锰含量较高者，亦在钢号后标出“ Mn ”，例如“ Y40Mn ”。

5 .合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如 40Cr 。

常用钢结构符号范文钢结构是一种常用的建筑结构，在设计和施工过程中，使用了许多符号来表示不同的构件、连接和细节。

以下是一些常用的钢结构符号：1.构件和构件符号：-I：表示普通型钢，如I型钢梁和柱。

-H：表示H型钢，如H型钢梁和柱。

-C：表示C型钢，如C型钢梁和柱。

-T：表示T型钢，如T型梁和柱。

-L：表示L型钢，如L型角钢。

-R：表示圆钢，如圆柱和圆杆。

-Cb：表示圆柱形连接板，如圆形剪切连接板。

-Pl：表示钢板，如钢板梁和柱标记。

-Tr：表示梯形钢件，如梯形钢梁和柱。

2.连接符号：-Φ：表示焊缝的符号，如Φ10表示的是直径为10的焊缝。

-+：表示钢结构连接点的位置，如A+表示连接点A。

-∠：表示角焊缝，如∠75表示一个75度的角焊缝。

-×：表示螺栓连接，如4×M12表示使用四个M12螺栓进行连接。

-‖：表示螺栓排列，如4‖20×25表示使用四个20×25螺栓排成一行进行连接。

-⚫：表示螺母，如M16⚫表示M16螺母使用在连接中。

3.直线和尺寸符号：- ━：表示直线，如 I-Beam上的斜线表示 I型钢梁的中轴线。

-－：表示尺寸线，标记构件的尺寸。

-┗：表示悬臂尺寸线，标记悬挑构件的尺寸。

-↘：表示斜线，标记两个构件之间的夹角。

4.施工符号：-N：表示铆接点，如N10表示铆钉的直径为10。

-A、B、C：表示工序顺序，如A表示第一道焊缝。

-__，__：表示断面的符号，如钢梁或柱子的截面。

5.填充和切割符号：-Sx：表示填充符号，如S1填充符号表示用焊条填充。

-II：表示切割符号，如II表示切割线。

这些是一些常见的钢结构符号，用于表示构件、连接、尺寸和施工细节等。

对于设计师、工程师和工人来说，了解和使用这些符号是非常重要的，可以帮助他们更好地理解和沟通钢结构的设计和施工要求。

钢结构字母代号大全（最新版）目录一、钢结构字母代号的意义二、钢结构字母代号的分类1.构件类型代号2.构件形状代号3.构件连接方式代号4.构件材料代号5.构件功能代号三、钢结构字母代号的应用四、钢结构字母代号的发展趋势正文一、钢结构字母代号的意义钢结构字母代号是钢结构设计、制造、施工及验收过程中表示构件属性的重要标识。

通过字母代号，可以简洁明了地表达钢结构构件的类型、形状、连接方式、材料、功能等信息，为钢结构工程的顺利进行提供保障。

二、钢结构字母代号的分类1.构件类型代号钢结构构件类型代号主要有：A（轴心受压构件）、B（偏心受压构件）、C（受弯构件）、D（受扭构件）、E（压弯构件）、F（弯扭构件）等。

2.构件形状代号钢结构构件形状代号主要有：H（H 型钢）、I（I 型钢）、L（L 型钢）、T（T 型钢）、U（U 型钢）、Z（Z 型钢）等。

3.构件连接方式代号钢结构构件连接方式代号主要有：B（螺栓连接）、C（焊接连接）、D （铆接连接）、E（粘结连接）、F（榫接连接）等。

4.构件材料代号钢结构构件材料代号主要有：Q（普通碳素钢）、Q235（优质碳素钢）、Q345（高质碳素钢）、Q390（特级碳素钢）、Q420（高强度碳素钢）等。

5.构件功能代号钢结构构件功能代号主要有：G（板件）、H（桁架）、K（柱）、L（梁）、M（门式框架）、N（节点）等。

三、钢结构字母代号的应用钢结构字母代号在钢结构设计、制造、施工及验收过程中具有重要作用。

设计人员可以根据字母代号快速准确地表达构件的属性，制造人员可以根据字母代号选择合适的材料和加工工艺，施工人员可以根据字母代号进行构件的组装和连接，验收人员可以根据字母代号检查构件是否符合设计要求。

四、钢结构字母代号的发展趋势随着钢结构行业的不断发展，钢结构字母代号也在不断完善和丰富。

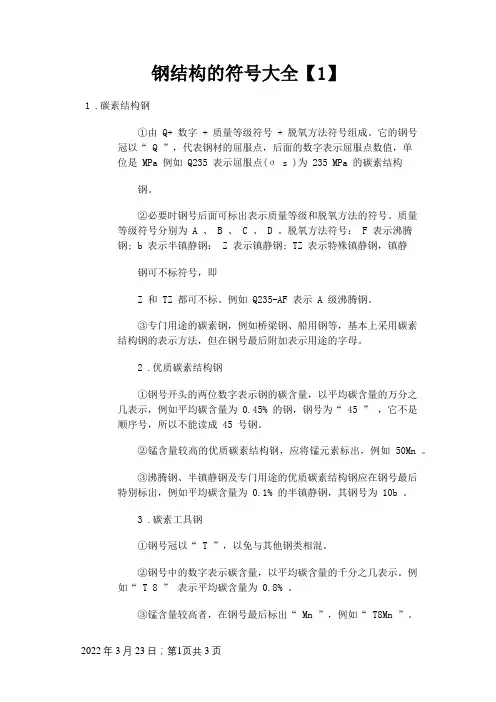

钢结构的符号大全【1】1 .碳素结构钢①由 Q+ 数字 + 质量等级符号 + 脱氧方法符号组成。

它的钢号冠以“ Q ”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 MPa 例如 Q235 表示屈服点(σ s )为 235 MPa 的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为 A 、 B 、 C 、 D 。

脱氧方法符号： F 表示沸腾钢; b 表示半镇静钢： Z 表示镇静钢; TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。

例如 Q235-AF 表示 A 级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2 .优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45% 的钢，钢号为“ 45 ” ，它不是顺序号，所以不能读成 45 号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如 50Mn 。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1% 的半镇静钢，其钢号为 10b 。

3 .碳素工具钢①钢号冠以“ T ”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“ T 8 ” 表示平均碳含量为 0.8% 。

③锰含量较高者，在钢号最后标出“ Mn ”，例如“ T8Mn ”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A ”，以示区别，例如“ T8MnA ”。

4 .易切削钢①钢号冠以“ Y ”，以区别于优质碳素结构钢。

②字母“ Y ”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3% 的易切削钢，其钢号为“ Y 30 ” 。

③锰含量较高者，亦在钢号后标出“ Mn ”，例如“ Y40Mn ”。

钢结构的符号大全1.钢柱：在绘图中用“C”表示，后面跟着该钢柱的编号，例如C1，C22.钢梁：在绘图中用“L”表示，后面跟着该钢梁的编号，例如L1，L23.钢板：在绘图中用“P”表示，后面跟着该钢板的编号，例如P1，P24.钢桁架：用“桁”表示。

5.钢桩：用“桩”表示。

6.抗拔钢板：用“抗”表示。

7.钢梯：用“梯”表示。

8.钢楼梯井：用“井”表示。

9.钢轴承：用“轴承”表示。

10.钢结构支撑：用“支撑”表示。

11.钢悬挂：用“悬挂”表示。

12.钢墙：用“墙”表示。

13.钢柱通过板单拦节点固定：用“P”表示。

14.钢柱通过实脛固定：用“S”表示。

15.钢柱通过角铁固定：用“J”表示。

16.钢梁通过螺栓固定：用“B”表示。

17.钢梁通过焊缝固定：用“W”表示。

18.钢板通过焊缝固定：用“W”表示。

19.钢板通过螺栓固定：用“B”表示。

20.圆形钢管：用“O”表示。

21.方形钢管：用“□”表示。

22.矩形钢管：用“□”表示。

23.钢梁上的楼梯：用“★”表示。

24.钢板上的楼梯：用“▲”表示。

25.钢板上的平台：用“■”表示。

26.钢板上的起重机：用“□”表示。

27.钢构件的连接孔：用“●”表示。

28.钢构件的焊缝：用“▽”表示。

29.简化的钢柱标志：用“，”表示。

30.简化的钢梁标志：用“┈”表示。

31.简化的钢板标志：用“─”表示。

32.简化的钢桁架标志：用“#”表示。

33.简化的钢墙标志：用“，”表示。

以上是钢结构的一些常用符号，但并不是所有的符号都适用于所有的设计和施工情况。

在实际绘图过程中，应根据项目需求和绘图标准来选择适当的符号。

此外，还应与设计团队和施工团队进行沟通，确保他们理解和接受所用的符号，以确保施工进展顺利。

钢结构中的一些符号钢结构是一种用于建筑、桥梁和其他工程中的结构形式。

在钢结构设计和施工中，使用了许多符号来标识不同的元素、构件和连接方式。

下面是一些常见的钢结构中使用的符号及其解释：1.H-代表热轧钢。

H型钢是一种常见的结构钢材，其断面形状可以是H形，用于制作梁和柱。

2.I-代表普通热轧I型钢。

I型钢也常用于制作梁和柱，其断面形状呈I形。

3.W-代表宽翼型钢。

宽翼型钢也是一种常见的结构钢材，其断面形状更宽，用于制作较大跨度的梁和柱。

4.C-代表冷轧型钢。

冷轧型钢是通过冷轧加工制成的型钢，通常用于制作薄壁构件和轻型结构。

5.L-代表角钢。

角钢是具有"L"形断面的钢材，常用于制作角柱、支撑和连接件。

6.T-代表T型钢。

T型钢是具有T形断面的钢材，通常用于制作横梁、门式框架和其他支撑构件。

7.U-代表U型钢。

U型钢是具有U形断面的钢材，通常用于制作支撑、构件连接和挡土墙等。

8.R-代表圆钢。

圆钢是具有圆形断面的钢材，常用于制作钢筋和柱子的纵向加固。

9.Φ-代表钢管。

钢管常用于制作柱子、横梁和桥梁等大型结构。

10.α-代表倾斜角度。

在斜撑和斜柱的设计中，倾斜角度是一个重要参数。

11.d-代表直径。

当需要标识钢材的直径时，通常使用"d"或符号"Ø"。

12.h-代表高度。

在标示梁或柱的高度时，通常使用"h"。

13.L-代表长度。

在标示构件的长度时，通常使用"L"。

14.b-代表宽度。

在标示梁或柱的宽度时，通常使用"b"。

15.t-代表厚度。

在标示构件的厚度时，通常使用"t"。

16.S-代表间距。

在标示构件之间的间距时，通常使用"S"。

以上这些符号只是钢结构中常见的一部分，实际上在设计和施工中还有许多其他的符号和缩写。

这些符号在绘图和文件中的使用可以提高沟通效率，确保各方对于所指代的构件和参数有一致的理解。

钢结构常用的一些符号1.材料标识符号-Q：表示普通碳素结构钢-Q345：表示低合金高强度结构钢-Q390：表示高强度结构钢-Q420：表示高强度结构钢-Q690：表示高强度结构钢-G：表示容器钢-H：表示钢单向拉力-B：表示钢单向压力2.构件标识符号- H：表示梁（Beam）- C：表示柱（Column）- P：表示桩（Pile）- F：表示屈曲构件（Flange）- W：表示楼梯梁（Web）-G：表示楼梯踏板3.连接及节点标识符号-⊥：表示钢桥悬索起重机的钢索接近于悬臂定距摆锤-∥：表示单摆式桥架屈曲节点-[—]：表示屈曲节点及杂乱节点-[]：表示受单向剪切刚度限制的剪力链接布置-↖：表示垂直于结构平面外部等效力链接-√：表示冲击力链接及冲击力瞬时变量的简化模型-→：表示切割力矩的简化模型-⨂：表示简化耦合过程4.钢材标识符号-H：表示热轧工字钢-C：表示热轧角钢-L：表示热轧槽钢-I：表示热轧普通型钢-T：表示热轧槽钢-Z：表示热轧方钢5.加工工艺符号-(m+m)：表示碳弗素构件端部切割工艺符号- (m+m ≥150mm)：表示碳弗素构件端部切割工艺符号及切割长度的限制条件-(M-M)：表示密闭构件切割工艺符号-∧：表示水、电工艺管穿孔- ∨：表示钢板壁厚大于40mm的切缝-↑：表示切割工艺符号（非平网板）-↓：表示钢板拉伸加工工艺符号-○：表示冷压弯曲工艺符号这些符号在设计和施工过程中起到了标识和表示的作用，能够便于工程师和施工人员理解和操作。

在实际应用中，还可以根据需要进行适当的修改和拓展，以满足具体的工程要求。

引言钢结构是现代建筑工程中重要的一部分，广泛应用于桥梁、建筑物和其他重要的基础设施工程中。

在进行钢结构设计和施工过程中，需要使用一些特定的符号和标记来表示不同的构件、连接方式以及其他相关信息。

在本文中，我们将继续介绍一些在钢结构中常见的符号，以帮助读者更好地理解和应用于实际工程中。

概述在钢结构中使用的符号有助于准确和清晰地传达信息，使得设计师、工程师和建筑师能够更好地理解和应用指导文件和图纸。

这些符号通常用于表示构件类型、尺寸、截面形状、连接方式等。

在接下来的正文中，我们将详细介绍一些常见的钢结构符号。

正文1.结构材料符号1.1.S：表示结构钢材料。

这个符号常见于结构设计和细部设计图纸中，用于标识使用的钢材料。

1.2.Q：表示薄板材料。

在一些特定的结构应用中，如钢板支撑系统中，薄板材料经常使用，并用Q符号表示。

2.构件符号2.1.H：表示钢梁。

这个符号通常用于标识钢结构中的横梁、悬挑梁等构件。

2.2.C：表示钢柱。

这个符号用于标识钢结构中的立柱、支撑柱等构件。

2.3.T：表示槽钢。

槽钢是一种常用的钢结构构件，用于支撑和连接其他构件。

2.4.I：表示工字钢。

工字钢是一种常见的截面形状，用于制造钢结构的主要构件。

3.截面形状符号3.1.□：表示方形截面。

方形截面在一些特定的结构应用中常用，如柱、托座等。

3.2.○：表示圆形截面。

圆形截面在一些特定的结构应用中常用，如管道、支撑柱等。

3.3.∪：表示U形截面。

U形截面在一些特定的结构应用中常用，如悬挑梁的截面形状。

3.4.║：表示平行四边形截面。

平行四边形截面在一些特定的结构应用中常用，如钢梁的截面形状。

4.连接方式符号4.1.⊥：表示直接连接。

这个符号通常用于表示两个构件之间的直接接触和连接方式。

4.2.∠：表示角连接。

角连接是一种常见的连接方式，用于将两个构件固定在一起。

4.3.+：表示焊接连接。

焊接连接是一种常用的钢结构连接方式，用于增加结构的强度和稳定性。

钢结构常用的一些符号 GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱 XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG:系杆 LG:拉管 QLG:墙拉管QCG：墙撑管 GZL直拉条 GXL斜拉条序号代号名称 1 B板 2 WB屋面板 3 KB空心板 4 CB槽形板 5 ZB折板 6 MB密肋板 7 TB楼梯板 8 GB盖板或沟盖板 9 YB挡雨板或檐口板 10 DB吊车安全走道板 11 QB墙板 12 TGB天沟板 13 L梁 14 WL屋面梁 15 DL吊车梁 16 QL圈梁 17 GL过梁 18 LL连系梁 19 JL 基础梁 20 TL楼梯梁 21 LT檩条 22 WJ屋架 23 TJ托架 24 CJ天窗架 25 KJ框架26 GJ钢架 27 ZJ支架 28 Z柱 29 J基础 30 SJ设备基础 31 ZH 桩 32 ZC柱间支撑33 CC垂直支撑 34 SC水平支撑 35 T梯 36 YP雨蓬 37 YT阳台 38 LD梁垫 39 M预埋件 40 TD天窗端壁 41 W钢筋网 42 G钢筋骨架1、GJ:刚架、又称钢架剖面图2、GL：钢梁3、CL：次梁4、SC：水平支撑、又称刚性支撑和剪刀支撑5、XG：水平系统、梁（柱）间系杆6、ZC：柱间支撑7、PL：钢板、PL2也就是代表2mm厚钢板8、TL:托梁、刚性托梁9、LT：檩条/ GLT 刚性檩条10、PIP：管材11、GTG：檐沟（天沟）水沟12、LaT：C型钢拉条、檩条间圆钢拉条13、门窗符号的含义14、DK1512表示洞口宽度1500毫米，高度1200毫米15、MK1927表示门口宽度1900毫米，高度2700毫米16、MZ 门边柱17、ML 门上梁18、GM：彩钢门19、GMF：钢木门、钢门YC代表檩条与梁柱间的隅撑。

钢结构常用的一些符号 GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱 XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管〔从材料表中分别〕 XG：系杆 LG：拉管 QLG：墙拉管QCG：墙撑管 GZL直拉条 GXL斜拉条序号代号名称 1 B板 2 WB屋面板 3 KB空心板 4 CB槽形板 5 ZB折板 6 MB密肋板 7 TB楼梯板 8 GB盖板或沟盖板 9 YB挡雨板或檐口板 10 DB吊车平安走道板 11 QB墙板 12 TGB天沟板 13 L梁 14 WL屋面梁 15 DL吊车梁 16 QL圈梁 17 GL过梁 18 LL连系梁 19 JL 根底梁 20 TL楼梯梁 21 LT檩条 22 WJ屋架 23 TJ托架 24 CJ天窗架 25 KJ框架26 GJ钢架 27 ZJ支架 28 Z柱 29 J根底 30 SJ设备根底 31 ZH 桩 32 ZC柱间支撑33 CC垂直支撑 34 SC水平支撑 35 T梯 36 YP雨蓬 37 YT阳台 38 LD梁垫 39 M预埋件 40 TD天窗端壁 41 W钢筋网 42 G钢筋骨架1、GJ：刚架、又称钢架剖面图2、GL：钢梁3、CL：次梁4、SC：水平支撑、又称刚性支撑和剪刀支撑5、XG：水平系统、梁〔柱〕间系杆6、ZC：柱间支撑7、PL：钢板、PL2也就是代表2mm厚钢板8、TL：托梁、刚性托梁9、LT：檩条/ GLT 刚性檩条10、PIP：管材11、GTG：檐沟〔天沟〕水沟12、LaT：C型钢拉条、檩条间圆钢拉条13、门窗符号的含义14、DK1512表示洞口宽度1500毫米，高度1200毫米15、MK1927表示门口宽度1900毫米，高度2700毫米16、MZ 门边柱17、ML 门上梁18、GM：彩钢门19、GMF：钢木门、钢门YC代表檩条与梁柱间的隅撑。
