90度角度头程式范例说明

固定切削循环-定位平面和鑚孔轴定义：G-Code 选择平面鑚孔轴平面 Zp G17 Xp-YpG18 Zp-Xp平面 YpG19 Yp-Zp平面 Xp 加工平面说明(1) G18 (Z-X)平面以立式切削加工机而言，由Y轴正向往负向平视，与其垂直之平面即为" Z-X "平面。

(2) G19 (Y-Z)平面以立式切削加工机而言，由X轴正向往负向平视，与其垂直之平面即为" Y-Z "平面。

G18、G19加工坐标系设定(1) G18：(2) G19：刀具长度补正量设定：一、以刀具刀尖接触加工平面方式(1) G19 (Y-Z)G19平面示意图(2) G18设定方式与G19相同，唯一不同之处，刀具长度补正轴由X轴(G19)改变成Y轴(G18)。

程序范例：(使用G18或G19指令)( G18加工平面"Y+" )O1611 (G18) ;G00 G40 G49 G80 ;G18 ;G90 G54 X-100.0 Z-25.0 ;S1000 M03 ;Y25.0 ;Y15.0 ;G98 G83 Y-22.5 R2.5 Q2.5 F200 ; X100.0 ;Z-75.0 ;X-100.0 ;G80 ;M05 ;G91 G28 Z0 ;M30 ; ( G18加工平面"Y-" )O1612 (G18) ;G00 G40 G49 G80 ;G18 ;G90 G54 X-100.0 Z-25.0 ;S1000 M03;Y-25.0 ;Y-15.0 ;G98 G83 Y22.5 R-2.5 Q2.5 F200 ; X100.0 ;Z-75.0 ;X-100.0 ;G80 ;M05 ;G91 G28 Z0 ;M30 ;( G19加工平面"X+" )O1614 (G19) ;G00 G40 G49 G80 ;G19 ;G90 G55 Y-92.5 Z-25.0 ;S1000 M03 ;X25.0 ;X15.0 ;G98 G83 X-22.5 R2.5 Q2.5 F200 ; Y92.5 ;Z-75.0 ;Y-92.5 ;G80 ;M05 ;G91 G28 Z0 ;M30 ; ( G19加工平面"X-" )O1613 (G19) ;G00 G40 G49 G80 ;G19 ;G90 G55 Y-92.5 Z-25.0 ;S1000 M03 ;X-25.0 ;X-15.0 ;G98 G83 X22.5 R-2.5 Q2.5 F200 ; Y92.5 ;Z-75.0 ;Y-92.5 ;G80 ;M05 ;G91 G28 Z0 ;M30 ;二、使用"亚崴"自行开发M58 (3D程序坐标转换)指令：指令格式：M58 W## C## H_ X_ Y_ Z_ ;Code 意义说明M58 程序坐标转换.------W## 指定加工坐标系.未指定工件坐标系时，则以MACRO程序内定值使用G54 .(例：W54就是G54)C x x. 附加头几何值补偿计算.如果没有指定，则以目前C轴之机械坐标值为"内定值".H_ 刀具长度补正号码.如果没有指定补正号码，则表示不执行刀具长度补正.X_Y_Z_ 以程序值偏移方式，定义加工原点.(卧式)依指定之立式加工坐标系，将工件原点平移X_ Y_ Z_距离.(以G17状态判定)注：M57与M58必须搭配使用.3D程序坐标转换指令取消指令格式：M57 ;使用附加头加工时，C轴加工角度的定义依工件加工面来决定。

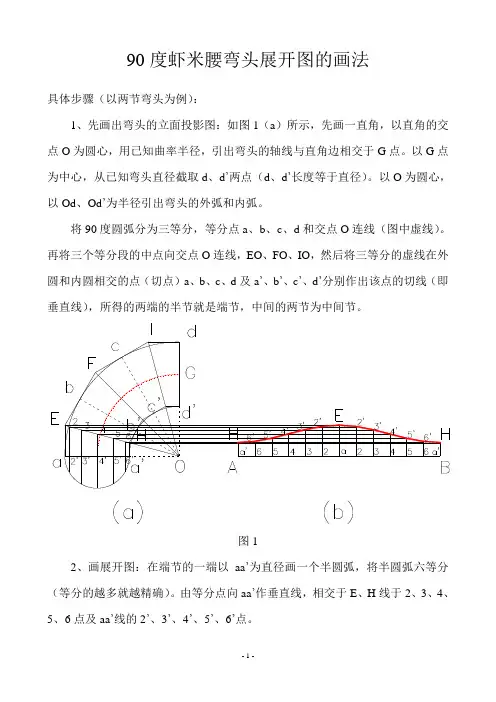

90度虾米腰弯头展开图的画法
具体步骤（以两节弯头为例）：
1、先画出弯头的立面投影图：如图1（a）所示，先画一直角，以直角的交点O为圆心，用已知曲率半径，引出弯头的轴线与直角边相交于G点。

以G点为中心，从已知弯头直径截取d、d’两点（d、d’长度等于直径）。

以O为圆心，以Od、Od’为半径引出弯头的外弧和内弧。

将90度圆弧分为三等分，等分点a、b、c、d和交点O连线（图中虚线）。

再将三个等分段的中点向交点O连线，EO、FO、IO，然后将三等分的虚线在外圆和内圆相交的点（切点）a、b、c、d及a’、b’、c’、d’分别作出该点的切线（即垂直线），所得的两端的半节就是端节，中间的两节为中间节。

图1
2、画展开图：在端节的一端以aa’为直径画一个半圆弧，将半圆弧六等分（等分的越多就越精确）。

由等分点向aa’作垂直线，相交于E、H线于2、
3、
4、
5、6点及aa’线的2’、3’、4’、5’、6’点。

作一条直线AB，见图1（b）所示，其长为管道外径周长，将AB线12等分（是半圆等分倍数），通过等分点作垂线，量取a’H、66’……aE线长，并在AB线的各个垂线按相应的顺序截取，得出H、6’、5’……E点及2’、3’……H 点，通过各点连接成的曲线即为端节的展开图。

因端节是中间节的一半，故端节的样板做出后，用两个端节的样板拼到一起即为一个中间节。

九十度弯头桥架公式九十度弯头桥架是一种常见的管道支架结构，它可以在管道运输过程中实现方向转换，使得管道可以顺利穿越垂直方向的障碍物。

在实际工程中，九十度弯头桥架的设计非常重要，因为它直接影响到管道的稳定性和安全性。

本文将介绍九十度弯头桥架的基本公式，并详细讨论其设计要点。

首先，我们来看九十度弯头桥架的基本结构。

它由两个垂直方向的管道支架组成，中间通过一个九十度弯头连接起来。

在设计九十度弯头桥架时，需要考虑以下几个关键因素：管道直径、弯头半径、弯头角度、支架间距和支架高度。

九十度弯头桥架的设计公式主要有以下几个：弯头半径计算公式：弯头半径 = 管道直径 / 2弯头半径是九十度弯头的曲率半径，它决定了管道的弯曲程度。

一般来说，弯头半径越大，管道的弯曲程度越小，对管道的阻力也越小。

但是，弯头半径过大可能会导致管道支架结构过于复杂，增加了工程的难度和成本。

弯头角度计算公式：弯头角度 = 90度弯头角度是九十度弯头的转角度数，是固定的。

它决定了管道在转角处的转向情况，因此在设计九十度弯头桥架时需要准确确定弯头角度。

支架间距计算公式：支架间距 = 弯头半径 * 弯头角度 / 180度支架间距是九十度弯头桥架中两个支架之间的水平距离。

它决定了支架结构的稳定性和安全性。

一般来说，支架间距越小，支架结构越稳定，但是也会增加支架的数量和工程的成本。

支架高度计算公式：支架高度 = 弯头半径 * sin(弯头角度 / 2)支架高度是九十度弯头桥架中支架的高度。

它决定了管道的高度差和水平位置。

一般来说，支架高度越小，管道的高度差越小，对管道的运输和维护更加方便。

在进行九十度弯头桥架的设计时，需要综合考虑以上几个公式来确定最佳的设计方案。

同时，还需要根据具体的工程要求和实际情况进行调整和优化。

总结起来，九十度弯头桥架的设计公式包括弯头半径计算公式、弯头角度计算公式、支架间距计算公式和支架高度计算公式。

这些公式可以帮助工程师准确地设计九十度弯头桥架，确保管道的稳定运输和安全性。

项目七 四节等径90°弯头的展开一、任务布置在放样纸作出如图所示四节等径90°弯头中的一个端节的展开图：并用1mm 铁皮作出此样品。

二、 任务分析2.1四节（多节）等径90°弯头的特点:四节等径90°弯头其形状如图7-2，它和三节等径90°弯头和特点一样，端节起始节（第一节）和末节（第四节）相同，中间节为第二、三节，也是相同的。

中间节是端节的两倍，标准多节等径90°弯头的特点也跟四节等径90°弯头一样，端节相同，中间节相同。

中间节是端节的两倍。

我们来计算出其端节角度α和中间节角度β，根据前面公式6-1、6-2，代入有图7-2 四节等径90°弯头中间节角度β: β=901N -，N 为4，即是β=901N -=9041-=300 端节角度α：α=()9021N -=()90241-=1502.2四节等径90°弯头视图的画法 1）按图中所要求的尺寸，1:1画出主视图的水平线，垂直线和三个角度线，弯曲半径R=150。

两个端节，交150角平分线于A 、B 。

过弯曲半径终点作垂线，交150角平分线于O 点。

如图7-3。

图7-3 图7-42）过O 点作弯曲半径的切线，如图7-4。

3）过A 、B 点作切线的平行线，与300角度线相交，再把各交点连接起来就可以了，如图7-5。

这样，就完成了主视图。

4）第一个端节也就是一个150角的上口斜截圆柱管的展开，第二节也是两个第一节的展开。

第三节与第二节一样，第四节与第一节一样。

这样，就可以全部展开了。

5）整过全部的展开如图7-6，；为了省料与画图方便 ，我们把它展在一张图上。

2.3铁皮上放样及制作1）在放样纸上作好放样图后，用铁皮下料，注意节约下料。

2）在铁皮上用画规再画一次展开图，各曲线间留5mm 间隙，曲线交点打洋冲眼，便于后面切开和曲线锉修。

图7-53）在曲线间隙间用錾子把铁皮切开，并用锉刀等工具沿曲线修好。
