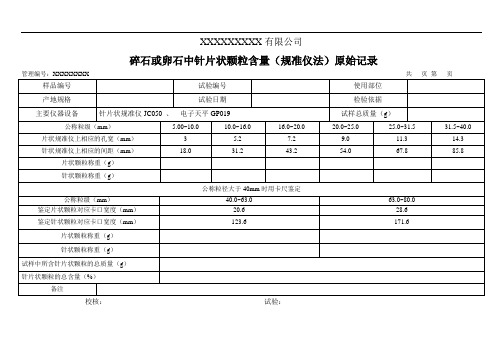

碎石或卵石中针状和片状颗粒的总含量试验记录表

建筑用碎石、卵石检验指导书1.适用范围：本指导书适用于建筑工程中水泥混凝土及其制品用卵石和碎石。

2.引用标准:(GB/T 14685-2001) 《建筑用卵石、碎石》3、试验项目和质量要求:3.1 试验项目：颗粒级配、含泥量、泥块含量，针片状颗粒含量、坚固性、压碎指标值、表观密度，堆积密度与空隙率。

3.2 质量要求:3.2.1 卵石和碎石的颗粒级配应符合表3.2.1的规定。

3.2.2 卵石、碎石的含泥量应符合表3.2.2的规定。

含泥量表3.2.23.2.3 卵石、碎石的泥块含量应符合表3.2.3的规定。

泥块含量表3.2.33.2.4 卵石和碎石的针片状颗粒含量应符合表3.2.4的规定。

针片状颗粒含量表3.2.43.2.5 坚固性采用硫酸钠溶液法进行试验，卵石和碎石经5次循环后，其质量损失应符合表3.2.5的规定。

坚固性指标表3.2.5压碎指标表3.2.64、取样与缩分4.1 取样4.1.1 按同产地同规格分批验收，用大型工具运输的,以400m3或600t为一验收批；用小型工具运输的,以200m3或300t为一验收批,不足上述数量者以一验收批论。

4.1.2 每验收批取样方法应按下列规定执行：在料堆上取样时，取样部位应均匀分布。

取样前先将取样部位表面铲除，然后从不同部位抽取大致相等的石子15份(在料堆的顶部、中部和底部各由均匀分布的15个不同部位取得)组成一组样品。

从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致相等的石子8份，组成一组样品。

从火车、汽车、货船上取样时，从不同部位和深度抽取大致等量的石子16份，组成一组样品。

4.1.3 若检验不合格，应重新取样，对不合格进行加倍复验，若仍不能满足标准要求，应按不合格品处理。

4.1.4 单项试验的最少取样数量应符合表4.1.4的规定。

做几项试验时，如确能保证试样经一项试验后不致影响另一项试验的结果，可用同一试样进行几项不同的试验。

4.2 样品的缩分4.2.1 将所取样品置于平板上，在自然状态下拌和均匀，并堆成堆体，然后沿互相垂直的两条直径把堆体分成大致相等的四份，取其中对角线的两份重新拌匀，再堆成堆体，重复上述过程，直至把样品缩分到试验所必需量为止。

《建设用卵石、碎石》修订说明建设用石占混凝土质量近1/2，其使用遍及建筑、交通、铁路等众多行业。

据测算，现全国每年仅建设用石量约为40 多亿吨，是消耗自然资源最大的材料。

如产品标准的管理和要求不能与生产和使用相协调，建设用石的生产不仅会影响山体及河堤安全，破坏鱼类生存环境，污染水质，影响景观，破坏农田或植被，威胁铁路、桥梁与电力设施，严重污染空气和环境；而且由于石子质量的控制不够，直接带来结构耐久性不够等工程质量问题。

随着工程建设对石的消耗不断增加，石的来源趋于复杂；同时随着工程技术的不断进步，对混凝土质量要求的提高，对石的质量要求也不断提高。

标准只有根据社会发展和技术的进步不断修订，才能跟得上工程技术发展的需求，保证建设工程的质量；而且能利用废弃资源，落实科学发展观、建设循环经济、保护资源与环境。

2001 年对《建筑用卵石、碎石》的修订及实施，初步实现了上述的目的和意义。

经过7 年的实施，紧跟社会发展和工程技术的进步，进行本次修订，完善技术指标的控制，进一步实现上述的目的。

本次修订任务来源：国家标准化管理委员会下达的国标委综合【2008】168号文件《关于下达2008 年资源节约与综合利用、安全生产等国家标准制修计划的通知》。

国家标准《建设用卵石、碎石》列入此修订计划。

标准归口管理单位为中国建材联合会，负责起草单位为中国砂石协会、北京建筑工程学院、建筑材料工业技术监督研究中心，参编单位包括上海市建筑科学研究院(集团)有限公司、北京市建筑材料质量监督检验站、西安公路研究院、辽宁省建筑材料科学研究所、北京恒坤混凝土有限公司等16 家来自不同地区的企事业单位。

《建设用卵石、碎石》在修订中深入落实《关于进一步加强国家标准制修订管理确保国家标准质量的意见》，保证标准修订的质量，关注节材方面的要求。

在标准修订中本着有利于建设用石行业的进步，有利于促进混凝土质量的提高，有利于贯彻实施国家节能减排的政策的原则进行；同时充分考虑建筑、水利、公路、铁道等行业用石的不同，提高标准的可执行性。

碎石中的针片状颗粒含量1.试验目的：测定碎石和卵石中粒径≤37.5mm的针状和片状颗粒的总含量，评定石料质量。

2.试验依据：GB/T14685-2001《建筑用卵石、碎石》。

3.仪器设备：a.针状规准仪与片状规准仪；b.台秤：称量10kg,感冒1g；c.方孔筛：孔径为4.75mm,9.50mm,16.0m0m,19.0mm,26.5mm,31.5mm及37.5mm的筛各一个。

4．试验步骤：4.1按规定取样，并将试样缩分至略大于表1规定的数量，烘干或风干后备用。

最大粒径mm 9.516.019.0 26.531.537.5 63.5 75.0最少试样质量kg0.3 1.0 2.0 3.0 5.0 10.010.010.0表1 针、片状颗粒含量试验所需试样数量4.2称取按表1规定数量的试样一份，精确到1g。

然后按表2规定的粒级按规定进行筛分。

表2 针、片状颗粒含量试验的粒级划分及其相应的规准仪孔宽或间距 mm石子粒级 4.75-9.50 9.50-16.0 16.0-19.0 19.0-26.5 26.5-31.5 31.5-37.5片状规准仪相对应孔宽 2.8 5.1 7.0 9.1 11.6 13.8针状规准仪相对应间距 17.1 30.6 42.0 54.6 69.6 82.84.3按表2规定的粒级分别用规准仪逐粒检验，凡颗粒长度大于针状规准仪上相应距者，为针状颗粒；颗粒厚度小于片状规准仪上相应孔宽者，为片状颗粒。

称出其总质量，精确至1g。

4.4石子粒径大于37.5mm的碎石或卵石可用卡尺检验针片状颗粒，卡尺卡口的设定宽度应符合表3的规定。

表3大于37.5mm颗粒针、片状颗粒含量试验的粒级划分及其相应的卡尺设定宽度 mm石子粒级 37.5-53.0 53.0-63.0 63.0-75.0 75.0-90.0检验片状颗粒的卡尺设定宽度 18.1 23.2 27.6 33.0检验针状颗粒的卡尺设定长度 108.6 139.2 165.6 198.05.结果计算：针片状颗粒含量按下式计算：精确至1%：Qc= G2 G1 ×100式中：Qc—针、片状颗粒含量，%；G1—试样的质量，g；G2—试样中所含针片状颗粒的总质量，g。

普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）中华人民共和国行业标中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年９月１日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔１９９２〕９３１号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５３—９２，自１９９３年９月１日起施行。

原部标准《普通混凝土用碎石和卵石质量标准及检验方法》（ＪＧＪ５３—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。

由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１碎石或卵石的筛分析试验６．２碎石或卵石的表观密度试验（标准方法）６．３碎石或卵石的表观密度试验（简易方法）６．４碎石或卵石的含水率试验６．５碎石或卵石的吸水率试验６．６碎石或卵石的堆积密度和紧密密度试验６．７碎石或卵石的含泥量试验６．８碎石或卵石的泥块含量试验６．９碎石或卵石中针状和片状题粒的总含量试验６．１０卵石中有机物含量试验６．１１碎石或卵石的坚固性试验６．１２岩石的抗压强度试验６．１３碎石或卵石的压碎指标值试验６．１４碎石或卵石中硫化物和硫酸盐含量试验６．１５碎石或卵石的碱活性试验（岩相方法）６．１６碎石或卵石的碱活性试验（化学方法）６．１７碎石或卵石的碱活性试验（砂浆长度方法）６．１８碳酸盐集料的碱活性试验（岩石柱方法）附录Ａ碎石或卵石检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。

碎石或卵石石针片状颗粒含量检验细则
一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。

二、仪器设备：1、针状规准仪和片状规准仪，或游标卡尺；
2、天平称量2kg，感量2g；
3、案秤称量20kg，感量20g；
4、试验筛筛孔公称直径分别为5.00mm、
10.0mm、20.0mm、25.0mm、31.5mm、40.0mm、
63.0mm、80.0mm的方孔筛各一只，根据需
要选用；
5、卡尺。

三、试样制备：参照《碎石或卵石取样及试样准备方法》，将样品在室内风干至表面干燥，并缩分至表1规定的量，称量（m0），然后筛分成表2所规定的粒级备用。

针片状试验所需的试样最少重量（表1）：
针、片状试验的粒级划分及其相应的规准仪孔宽或间距（表2）：
四、试验步骤：
1、按表2所规定的粒级用规准仪逐粒对试样进行鉴定，凡颗粒长大于针状规准仪上相对应间距者，为针状颗粒。

厚度小于片状规准仪上相应孔宽者，为片状颗粒。

2、公称粒径大于40mm的可用卡尺鉴定其针片状颗粒，卡尺卡口的设定宽度应符合表3的规定。

3、称取由各粒级挑出的针状和片状颗粒的总质量（m1）。

大于40mm粒级颗粒卡尺卡口的设定宽度（表3）：
碎石或卵石中针、片状颗粒含量Wp应按下式计算（精确至0.1％）；
Wp＝m1/m0×100（％）
式中：Wp――针状和片状颗粒的总含量（%）；
m1――试样中所含针状和片状颗粒的总质量（g）；
m0――试样总质量（g）。

建筑用卵石或碎石检测作业规程（ISO9001-2015）(一) 检测标准：GB/T14685-2001建筑用卵石或碎石（二）取样：在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表面铲除，然后由各部位抽取大致相等的试样15份（在料堆的顶部、中部、底部各由均匀分布的五个不同部位取得）组成一组试样。

每组试样的取样数量，对每一单项试验，应不小于表1-1中最少取样重量，需作几项试验时，如确能保证试样经一项试验后不致影响另一项试验结果，可用同一组试样进行几项不同试验。

（三）类别:（按技术要求分为三类）I类：宜用于强度等级大于C60的砼。

II类：宜用于强度等级C30-C60及抗冻、抗渗或其他要求的砼。

III类：宜用于强度等级小于C30的砼。

(四) 技术指标1、碎石或卵石的颗粒级配范围级配情况公称粒级（mm）累计筛余按重量计（%）筛孔尺寸（圆孔筛）（mm）2.5 5.0 10 16 20 25 31.5 40 50 63 80连续粒级5-1095-1080-100-15 0 - - - - - - - 5-1695-1085-1030-60 0-10 0 - - - - - -5-20 95-1090-1040-80 -0-10 - - - - -5-25 95-1090-10- 30-70 -0-50 - - - -5-31. 5 95-1090-1070-90 -15-45- 0-5 -5-40 - 95-1070-90 -30-65- - 0-5 0 - -单粒级10-20 -95-1085-10-0-150 - - - - - 16-31.5-95-10-85-10- - 0-10 0 - - - 20-40 - -95-10-80-100- - 0-10 0 - - 31.5-63- - -95-10- -75-1045-75-0-100 40-80 - - - -95-100- -70-100-30-60-1-以下试验项目所需碎石或卵石的最少取样数量（kg）表1-1 试验项目最大粒径（mm）9.5 16 19 26.5 31.5 37.5 63筛分析9.5 16 19 25 31.5 40 63表观密度8 8 8 8 12 16 24堆积密度40 40 40 40 80 80 120含泥量8 8 24 24 40 40 80泥块含量8 8 24 24 40 40 80针片状含量 1.2 4 8 12 20 40 402、项目指标I类II类III类针、片状含量按重量计（%）＜5 ＜15 ＜25含泥量按重量计（%）＜0.5 ＜1.0 ＜1.5泥块含量按重量计（%）＜0 ＜0.5 ＜0.7(五)常规试验步骤: (试验前应填写仪器设备使用记录)一、碎石或卵石的筛分析试验1、本方法适用于测定碎石或卵石的颗粒级配。

普通混凝土用石子的强度、针片状颗粒含量、含泥量和泥块含量的检测方法一、石子的颗粒级配检测一、试样制备试验前，根据石子的最大粒径不同，将样品缩分至表4.4所规定的试样最少用量，并烘干或风干后备用。

表4.4筛分析所需试样的最少用量二、试验步骤（1）按表4.4的规定称取试样，精确至1g。

将试样倒入按筛孔大小从上到下放置的套筛上。

（2）将套筛在摇筛机上筛10min，取下套筛，按筛孔大小顺序再逐个用手筛，当每只筛上的筛余层厚度大于试样的最大粒径值时，应将该筛上的筛余试样分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%。

（3）称取各筛筛余的质量，精确至试样总质量的0.1%各筛的分计筛余量和筛底剩余量的总和与筛分前测定的试样总量相比，其相差不得超过1%。

三、数据处理与分析（1）计算分计筛余（各筛上筛余量除以试样的百分率），精确至0.1%。

（2）计算累计筛余（该筛的分计筛余与筛孔大于该筛的各筛的分计筛余百分率总和），精确至1%。

（3）根据各筛的累计筛余，评定该试样的颗粒级配。

二、石子的针片状颗粒含量检测一、试样制备按规定取样，将试样缩分至略大于表4.5规定的数量，称量（m0），烘干或风干后备用。

按表4.5的规定称取试样一份，然后按表4.6规定的粒级对石子进行筛分。

表4.5针状和片状颗粒总含量检测所需试样最少质量表4.6针状和片状颗粒总含量检测的粒径划分及相应的规准仪孔宽或间距二、检测步骤（1）按表4.6规定的粒级用规准仪逐粒对试样进行鉴定，凡颗粒长度大于针状规准仪相应间距者，为针状颗粒。

厚度小于片状规准仪上相对应孔宽的，为片状颗粒。

（2）公称粒径大于37.5mm的碎石或卵石可用卡尺鉴定其针、片状颗粒，卡尺卡口的设定宽度符合表4.7规定。

表4.7公称粒径大于37.5mm用卡尺卡口的设定宽度（3）称量由各粒级挑出的针状和片状颗粒的总重量（m1）。

三、数据处理与分析针、片状颗粒含量ωp按式（4-2）计算（精确至0.1%）：式中：ωp为针、片状颗粒的总含量，%；m1为试样中针、片状颗粒的总含量，g；m0为试样总质量，g。

普通混凝土用碎石或卵石质量标准及检验方法第一章总则第1条适用范围本标准适用于普通混凝土用的碎石(包括碎卵石，下同)或卵石的生产、供应和使用。

一般工业与民用建筑和构筑物中的混凝土、钢筋混凝土和预应力混凝土用碎石或卵石的质量，应符合本标准的规定。

水利、港口及道路工程混凝土用碎石或卵石的质量检验，可参照本标准执行。

第2条定义由天然岩石或卵石经破碎、筛分而得的，粒径大于5毫米的岩石颗粒，称为碎石或碎卵石。

岩石由于自然条件作用而形成的，粒径大于5毫米的颗粒，称为卵石。

第3条当碎石或卵石的质量不能符合本标准规定时，应根据混凝土工程的质量要求，结合本地区的具体情况，采取相应措施，经过试验证实能确保工程质量，且经济又较合理时，方允许采用。

第4条碎石或卵石的取样和试验，应按本标准第四章的规定进行。

第二章质量要求第5条颗粒级配碎石或卵石的颗粒级配，一般应符合表1的要求。

注：①公称粒级的上限为该粒级的量大粒径。

单粒级一般用于组合成具有要求级配的连续粒级。

它也可与连续粒级的碎石或卵石混合使用，以改善它们的级配或配成较大粒度的连续粒级。

②根据混凝土工程和资源的具体情况，进行综合技术经济分析后，在特殊情况下允许直接采用单粒级，但必须避免混凝土发生离析。

第6条针、片状颗粒含量碎石或卵石中针、片状颗粒含量，应符合表2的要求。

针、片状颗粒的含量表2注：①针、片状颗粒的定义是：凡颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者称为针状颗粒；厚度小于平均粒径0.4倍者称为片状颗粒；平增粒径是指该粒级上下限粒径的平均值。

②对100号及100号以下的混凝土，其粗骨料中的针、片状颗粒含量可放宽到40%。

第7条含泥量碎石或卵石中的含泥量(即颗粒小于0.080毫米的尘屑、淤泥和粘土的总含量，下同)应符合表3的规定，但不宜含有块状粘土。

碎石或卵石中的含泥量表3注：①对有抗冻、抗渗或其它特殊要求的混凝土，其所用碎石或卵石的含泥量不应大于1%。

②如含泥基本上是非粘土质的石粉时，其总含量可由1.0%及2.0%分别提高到1.5%和3.0%。
