VPD
VANTAGE Plant Design System
工厂三维布置设计管理系统
PDMS基础
培训手册
PDMS基础
VANTAGE PDMS培训手册 2
PDMS基础
数据中心
独立的数据库结构,不依赖第三方数据库。
3D
walk-through visualisationtextreports
PDMS
Databaseengineeringdrawings
主要优点
１． 三维实体建模。
２． 专业多用户的工厂设计系统。
３． 一个设计模型(数据库)可以输出多种设计图纸，报告。
４． 等级驱动。
５． 交互设计过程中,实时三维碰撞检查。
６． 精确标注。模型修改后，标注自动更新。
７．能强大的可编程宏语言-PML。
主要模块(Module)
１．DESIGN-三维模型设计
DESIGN中又包括以下几部分： 1) Equipment 2) Pipework 3) Structure 4) Cable trays 5) HVAC 6) Hanger&Support ２．DRAFT-平竖面图生成
３．ADMINISTRATION-项目用户管理
４．ISODRAFT-轴测图生成
５．PARAGON-构造元件库
PDMS数据库层次(Database hierarchy)
隐藏在PDMS强大功能后面的是简单和具有逻辑性的数据库结构，实际上PDMS数据
库是专门为工厂设计定制的，它基于严格的层次和树状结构搭建。 PDMS基础
VANTAGE PDMS培训手册 3WORLD
SITE/STABILIZERZONEZONEZONE
EQUIEQUIPIPEPIPE/C1101/100-B-2
CYLIDISHNOZZ
NBOXNCYLELBOFLANVALVBRANBRAN
/100-B-2-B
1/C1101-N1SUBE /STRUCTURE /EQUIPMENT /PIPES
WORLD—建立数据库时，自动生成一个WORLD。在导航器中只能看到一个

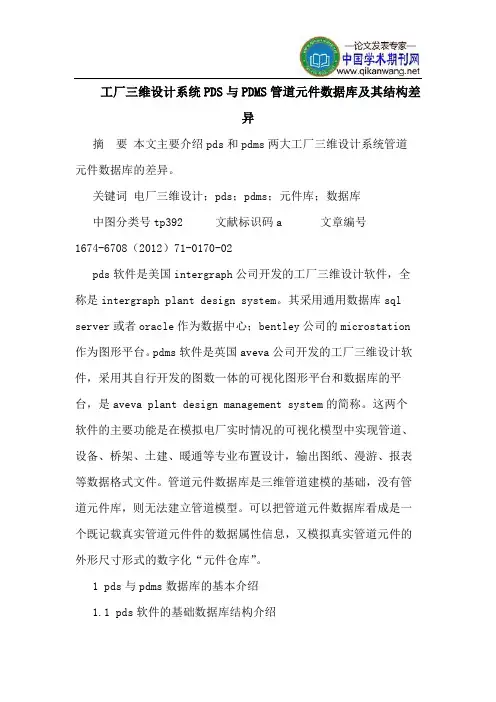

工厂三维设计系统PDS与PDMS管道元件数据库及其结构差异
摘 要 本文主要介绍pds和pdms两大工厂三维设计系统管道元件数据库的差异。
关键词 电厂三维设计；pds；pdms；元件库；数据库
中图分类号tp392 文献标识码a 文章编号
1674-6708（2012）71-0170-02
pds软件是美国intergraph公司开发的工厂三维设计软件，全称是intergraph plant design system。其采用通用数据库sql
server或者oracle作为数据中心；bentley公司的microstation作为图形平台。pdms软件是英国aveva公司开发的工厂三维设计软件，采用其自行开发的图数一体的可视化图形平台和数据库的平台，是aveva plant design management system的简称。这两个软件的主要功能是在模拟电厂实时情况的可视化模型中实现管道、设备、桥架、土建、暖通等专业布置设计，输出图纸、漫游、报表等数据格式文件。管道元件数据库是三维管道建模的基础，没有管道元件库，则无法建立管道模型。可以把管道元件数据库看成是一个既记载真实管道元件件的数据属性信息，又模拟真实管道元件的外形尺寸形式的数字化“元件仓库”。
1 pds与pdms数据库的基本介绍
1.1 pds软件的基础数据库结构介绍
1.1.1 综述
pds软件的管道基础数据库主要包括piping materials class
data（管道材料等级表即201表）、piping commodity data（管道部件数据表即202表）、temperature and pressure service limits
table (温度压力限定表)、nominal piping diameters table（通径表）、thickness data tables（壁厚数据表）、materials data
VPD VANTAGE Plant Design System 工厂三维布置设计管理系统 PDMS基础 培训手册 PDMS基础
VANTAGE PDMS培训手册 2 １ ＰＤＭＳ简介 Ｐｌａｎｔ Ｄｅｓｉｇｎ Ｍａｎａｇｅｍｅｎｔ Ｓｙｓｔｅｍ简称ＰＤＭＳ，是由英国ＡＶＥＶＡ公司开发的三维工厂设计系统，它有独立的数据库结构,不依赖第三方数据库，所有设计信息被保存在该据库，如下图： 3Dwalk-through visualisationtextreportsPDMSDatabaseengineeringdrawings ＰＤＭＳ的主要优点体现在： l 三维实体建模。 l 专业多用户的工厂设计系统。 l 一个设计模型(数据库)可以输出多种设计图纸，报告。 l 等级驱动。 l 交互设计过程中,实时三维碰撞检查。 l 平面图自动生成并标注，当模型修改后，标注自动更新。 l 能强大的可编程宏语言－ＰＭＬ。 ２ 主要模块（Ｍｏｄｕｌｅ） PDMS包含许多程序模块，以完成不同的功能。 l DESIGN 三维模型设计模块。该模块用于建立新的设计模型或增加实体、生成材料报告或用户定义需求、动行碰撞检查。DESIGN模块又包括以下几部分： Ø Ｅｑｕｉｐｍｅｎｔ 设备建模 Ø Ｐｉｐｅｗｏｒｋ 管道建模 PDMS基础
VANTAGE PDMS培训手册 3Ø Ｓｔｒｕｃｔｕｒｅ 结构建模 Ø Ｃａｂｌｅ ｔｒａｙｓ 电缆桥架建模 Ø ＨＶＡＣ 暖通 Ø Ｈａｎｇｅｒ＆Ｓｕｐｐｏｒｔ 支吊架建模 l ＤＲＡＦＴ 平竖面图生成模块 l ＡＤＭＩＮＩＳＴＲＡＴＩＯＮ 项目用户及数据库管理模块 l ＩＳＯＤＲＡＦＴ 单管图生成模块 l ＰＡＲＡＧＯＮ 构造元件库 ３ ＰＤＭＳ数据库层次（Ｄａｔａｂａｓｅ ｈｉｅｒａｒｃｈｙ） 隐藏在PDMS强大功能后面的是简单和具有逻辑性的数据库结构，实际上PDMS数据库是专门为工厂设计定制的，它基于严格的层次和树状结构搭建。 WORLDSITE/STABILIZERZONEZONEZONEEQUIEQUIPIPEPIPE/C1101/100-B-2CYLIDISHNOZZNBOXNCYLELBOFLANVALVBRANBRAN/100-B-2-B1/C1101-N1SUBE /STRUCTURE /EQUIPMENT /PIPES WORLD 建立数据库时，自动生成一个ＷＯＲＬＤ。在导航器中只能看到一个ＷＯＲＬＤ。 SITE 可以是整个工厂，也可以是一个单元或一个区。在一个ＰＤＭＳ项目中可以有多个ＳＩＴＥ。 PDMS基础
PDMS芯片制作
PDMS（聚二甲基硅氧烷）芯片是一种常用于微流控芯片制作的材料，具有一种弹性透明的特性，可以用于制作各种形状和尺寸的微型结构。PDMS芯片制作的过程包括模具制备、PDMS预聚体混合、芯片制作和封闭，下面将详细介绍PDMS芯片制作的步骤。
首先，PDMS芯片的制备需要一个具有所需形状和尺寸的模具。模具可以通过光刻技术、立体微影技术或3D打印等方式制备。在模具制备之前，需要确定所需的芯片形状、尺寸和通道结构，并根据这些要求设计制备模具。
接下来，需要准备PDMS预聚体。PDMS预聚体由两种组分组成，即硅烷预聚体和交联剂。在制备PDMS预聚体时，根据所需的硬度和弹性调整硅烷预聚体和交联剂的比例。通常，当硅烷预聚体和交联剂的体积比为10：1时，得到的PDMS芯片具有适当的硬度和弹性。
然后，将硅烷预聚体和交联剂混合均匀。在混合过程中，应尽量减少空气泡的产生。可以使用超声波处理器或橡皮动力工具来促进混合，并避免过度搅拌导致过多的空气泡。
混合后的PDMS预聚体放置在真空室中进行脱泡处理。将PDMS预聚体放入真空室中，通过抽空的方式除去混合过程中所产生的气泡。脱泡时间通常为15-30分钟。
将脱泡后的PDMS预聚体倒入模具中，确保预聚体填满整个模具。可以使用橡皮刮刀或注射针等工具来帮助填充。 然后，将填充好的PDMS模具放置在烘箱中进行固化。固化的温度和时间取决于PDMS预聚体的硬度和厚度。通常，固化温度在60-80℃，时间为1-4小时。
固化后，将PDMS芯片从模具中剥离。可以使用橡皮刮刀或镊子等工具轻轻剥离。需要注意的是，剥离的时候应尽量避免对芯片造成损坏。
最后，将PDMS芯片与玻璃片或其他需要封闭的衬底结合。可以使用等离子打火机或胶接剂等方式将PDMS芯片与衬底固定在一起。需要确保芯片与衬底之间没有泄漏。
综上所述，PDMS芯片制作的步骤包括模具制备、PDMS预聚体混合、芯片制作和封闭。通过这些步骤，可以制备出具有不同形状和尺寸的PDMS芯片，用于微流控芯片等应用领域。
