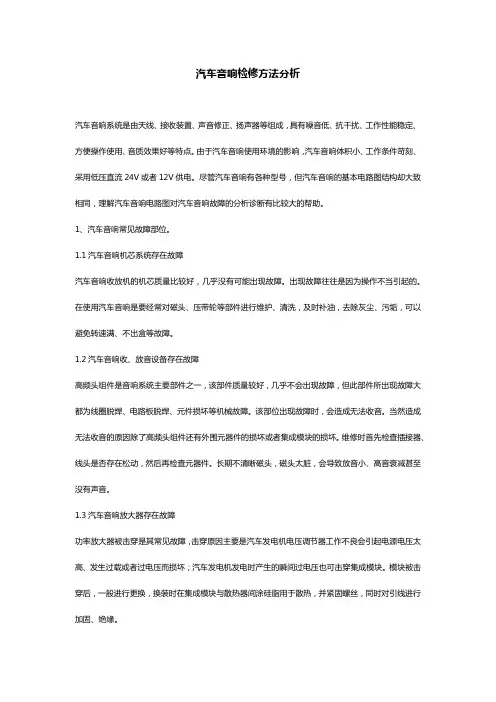

汽车音响检修方法分析

汽车音响系统是由天线、接收装置、声音修正、扬声器等组成，具有噪音低、抗干扰、工作性能稳定、方便操作使用、音质效果好等特点。由于汽车音响使用环境的影响，汽车音响体积小、工作条件苛刻、采用低压直流24V或者12V供电。尽管汽车音响有各种型号，但汽车音响的基本电路图结构却大致相同，理解汽车音响电路图对汽车音响故障的分析诊断有比较大的帮助。

1、汽车音响常见故障部位。

1.1汽车音响机芯系统存在故障

汽车音响收放机的机芯质量比较好，几乎没有可能出现故障。出现故障往往是因为操作不当引起的。在使用汽车音响是要经常对磁头、压带轮等部件进行维护、清洗，及时补油，去除灰尘、污垢，可以避免转速满、不出盒等故障。

1.2汽车音响收、放音设备存在故障

高频头组件是音响系统主要部件之一，该部件质量较好，几乎不会出现故障，但此部件所出现故障大都为线圈脱焊、电路板脱焊、元件损坏等机械故障。该部位出现故障时，会造成无法收音。当然造成无法收音的原因除了高频头组件还有外围元器件的损坏或者集成模块的损坏。维修时首先检查插接器、线头是否存在松动，然后再检查元器件。长期不清晰磁头，磁头太脏，会导致放音小、高音衰减甚至没有声音。

1.3汽车音响放大器存在故障

功率放大器被击穿是其常见故障，击穿原因主要是汽车发电机电压调节器工作不良会引起电源电压太高、发生过载或者过电压而损坏；汽车发电机发电时产生的瞬间过电压也可击穿集成模块。模块被击穿后，一般进行更换，换装时在集成模块与散热器间涂硅脂用于散热，并紧固螺丝，同时对引线进行加固、绝缘。 1.4汽车音响电位器存在故障

电位器是汽车音响系统中易出现故障的元件，特别是带开关及电位器。电位器常见故障是接触不良、转轴存在断裂等。如果内部接触不良，滴入润滑油转动几次即可修复，否则更换相应部件。

2、汽车音响故障诊断。

2.1汽车音响机外故障原因

电源线的引入线出现折断、接触不良、保险丝烧断、导线搭铁不良、喇叭引线脱落或者解除不良等会导致汽车音响整机完全无声；若喇叭的一个声道没有声音，往往是因为此声道的喇叭、喇叭相关插接器及线路出现故障；如果外拉天线出现故障，则会造成收音机收不到电台或者收不到部分电台；如果某些区域出现声音小、有杂音，而在其他区域正常，则是受到电磁干扰，而音响正常。

毒　蓁　警　盖　期　ｓＨ｛　０ＮＧ　｛ｃ轴　０｜ＳＨ　中，依靠雨刮器电动机复位机构实现准确复位。　有一吉江客车自２００２年９月购车以来。车主觉　５．雨刮器间歇控制继电器的改制办法　雨刮器间歇控制继电器不管是４线制还是６线　制，都需要１．电源线［不受开关控制］、２．搭铁线、３．雨　刮器洗涤器控制线、４．雨刮器复位机构上的控制线、５．　雨刮器开关复位机构上的控制线、６．雨刮器间歇控制　继电器上控制线。查找这６根线在雨刮器开关接插件　处较雨刮器电动机处容易找到．况且电源线可以利用　雨刮组合开关上不用的排气制动火线来使用．所以在　雨刮器开关接插件处割接了线路如图４、图６所示。　给予重新改接、包扎就可以使用了，既保持了原保险　丝的功能。又使改接电路简单易操作。　６．使用效果　得使用上很不方便。要求给予改装雨刮间歇控制继电　器，２００５年１２月采用ＪＪＤ２６２Ｄ．２４￣雨刮器间歇控制　继电路改装，依照如图４所示的电路图。使用之后效　果很好。２００６年１２月驾驶员又要求更改具有同洗涤　器同步工作的雨刮间歇控制功能。采用ＪＪＤ２６３．２４￣　雨刮器间歇控制继电器．依照图６所示的电路图给予　改装，使用至今性能稳定很受驾驶员称赞。　通过以上两例的改装制作经验。对于雨刮器间歇　控制继电器的改装，只要懂得其中的控制原理和控制　方式不难给予改装好。使其发挥出本来应该具有的各　项功能。　（作者：浙江乐清市雁荡山车辆修理厂）　检修汽车音响的方法很多．除我们常用的直观检　查法、万用表检查法外，这里结合工作实践。总结了一　些常用的简单易行的检修方法，供同行参考。　（１）询问用户法。一般遇到故障时，不要急于动手　拆修，先问清用户故障现象、故障时间、有无自行修　理、有无请过人修理、已修理的部位等。通过询问用　户，可以获得第一手资料，少走弯路，提高效率。　（２）面板操作压缩法。面板操作压缩法是利用汽　车收、放机ＣＤ上的各种功能开关、按键旋钮、接口插　头等装置。进行各种不同的操作、切换，迅速地压缩故　障范围。进而判断故障大致范围的一种检查方法。运　用此法．要求检修人员对同类机型面板上各操作开　关、旋钮的性能和作用要比较熟悉，对机内电路原理　和机芯结构特点比较了解。　（３）元器件替换和并联法。使用合格的元器件替　换电路中可疑的元器件。或元器件上再并联相同规格　的合格元器件。以观察收放机扬声器中有无变化的检　查方法。称为替换和并联法。但其中并联法只对元器　件开路、失效等故障有效，对漏电、短路故障无效。　（４）信号追踪法。信号追踪法是利用一定的信号　源（音频信号发生器或高频信号发生器），按照电路从　后级至前级的顺序。先将音频、中频、高频信号逐级加　入汽车收放机的各相应点。而后用万用表检测输出信　号电压的‘大小。或比较扬声器声音的大小，进而判断　Ｓ　姚明　出故障所在位置的方法。这种检修方法正规且行之有　效。此法也叫“信号注入法”。　（５）触击检查法。触击检查法是用手握螺丝刀（或　其它零件），以其金属部分轻轻触击晶体管的基极（指　信号的输入端）或集电极的信号输入端。通过听扬声　器中的声音反应，来判断故障的一种方法。这种触击　法实质上相当于给电路输入了一个杂波干扰信号。基　本原理同上述信号注入法。此法常用来检查收音电路　的高、中频通道和功放电路等。使用触击法检查故障　一时。一般应从后到前逐级进行检查。扬声器中的反应　程度是随机型而异的。在检修中要注意积累经验。当　具有一定的经验后，使用起来就相当方便了。　（６）敲击检查法。人为地对某些元器件、部件或印　刷电路板加以振动的方法。可以发现由于某种原因　（例如虚焊、接触不良、导线断裂等）而产生故障的具　体部位或大致范围。轻轻敲击便能找到虚焊或松动之　处。在敲击过程中，要同时听扬声器中的音量变化情况。　（７）短路检查法。短路检查法是利用短路线（或串　接有电阻、电容的线）将电路的某一部分短接，从扬声　器中的声音变化的情况来判断故障的一种方法。可由　后级开始向前逐级短接检查。需要注意的是，在使用　短路法检查故障时．应根据故障现象来确定合适的短　路点．然后再根据短路点的直流电压的大小．以及该　

功放维修实例

来源: 作者: 【大 中 小】 浏览:33次 评论:0条

一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。怀疑前级接地不良，重新接地后故障依旧。检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。用两只2200цF/25V的电容更换后故障排除。

一台功放机，无声音输出。检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。检测各偏置电阻也正常。拆下激励管2N5401 b-e极间容量为100pF的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。

一台功放机开机无任何反应。检查发现保险管已烧断。检测功放管，电源整流二极管均正常。怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。

故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。

分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。

仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。因此集成块在库房短缺，决定将其外接元件进行修补。

少年易学老难成，一寸光阴不可轻 - 百度文库

1

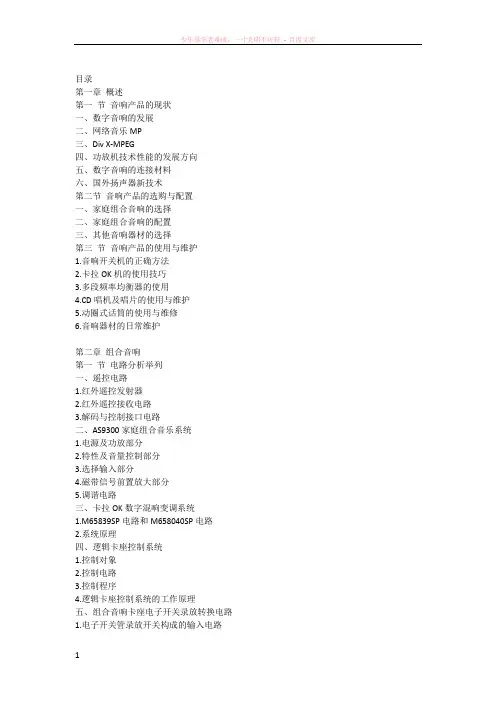

目录
