功放的维修技巧

ocl功放电路分析与维修技巧

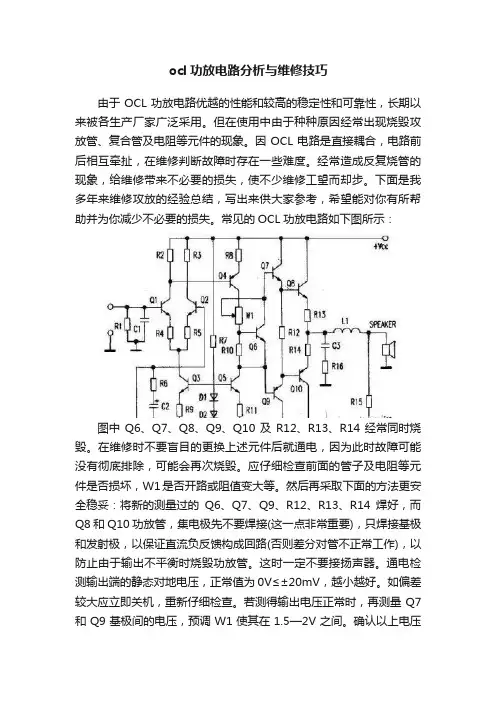

由于OCL功放电路优越的性能和较高的稳定性和可靠性，长期以来被各生产厂家广泛采用。但在使用中由于种种原因经常出现烧毁攻放管、复合管及电阻等元件的现象。因OCL电路是直接耦合，电路前后相互牵扯，在维修判断故障时存在一些难度。经常造成反复烧管的现象，给维修带来不必要的损失，使不少维修工望而却步。下面是我多年来维修攻放的经验总结，写出来供大家参考，希望能对你有所帮助并为你减少不必要的损失。常见的OCL功放电路如下图所示：

图中Q6、Q7、Q8、Q9、Q10及R12、R13、R14经常同时烧毁。在维修时不要盲目的更换上述元件后就通电，因为此时故障可能没有彻底排除，可能会再次烧毁。应仔细检查前面的管子及电阻等元件是否损坏，W1是否开路或阻值变大等。然后再采取下面的方法更安全稳妥：将新的测量过的Q6、Q7、Q9、R12、R13、R14焊好，而Q8和Q10功放管，集电极先不要焊接(这一点非常重要)，只焊接基极和发射极，以保证直流负反馈构成回路(否则差分对管不正常工作)，以防止由于输出不平衡时烧毁功放管。这时一定不要接扬声器。通电检测输出端的静态对地电压，正常值为0V≤±20mV，越小越好。如偏差较大应立即关机，重新仔细检查。若测得输出电压正常时，再测量Q7和Q9基极间的电压，预调W1使其在1.5—2V之间。确认以上电压全都符合要求，再将Q7、Q9的集电极焊好，电调整W1测量功放电路部分的总电流应为25～30mA(或功率管集电极电流～20mA)。即可接上扬声器试机(注意在接扬声器前要仔细检查其好坏，以免再次烧毁)。

另外，如果输出端的静态电压偏差大于50mV时，要重点检查Q1、Q2是否配对(两管放大系数应基本相等，误差要小于5%)，R4、R5是否变值，重新配对和更换电阻后可排除故障。

有些功放经常莫名其妙的烧毁，几次修复都用不了多长时间。其原因大多是印刷电路布线不合理，电源线没有按照由后向前的原则布线，使电路在大音量输出时产生寄生振荡，严重时就会烧毁攻放。应按照电流由后向前的原则，重新切割布线后面的线要尽量粗短。之后才可照上述方法进行换管和修复。

2030功放维修思路

一、背景介绍

2030功放是一种高性能音频功放器件，广泛应用于音响设备中。然而，由于长时间使用或者不当操作，功放器件可能出现故障，需要进行维修。本文将介绍2030功放维修的思路和方法，帮助读者了解如何正确维修功放器件。

二、故障现象分析

在进行功放维修之前，首先需要对故障现象进行分析。常见的故障现象包括功放无声、声音失真、杂音增多等。通过仔细观察和听音判断，可以初步确定故障的位置和原因。

三、检查电源部分

功放的电源部分是常见故障的重点区域。首先，检查电源线是否插紧，电源插座是否正常工作。然后，检查电源开关是否损坏，是否能正常导通电源。如果发现异常，应及时更换损坏的电源线或开关。

四、检查输入信号部分

输入信号部分是功放工作的重要环节。检查输入端口和连接线是否松动或破损。可以尝试使用其他音源设备进行连接，判断是功放器件故障还是输入信号源故障。如果是输入信号源故障，需要修复或更换信号源设备。

五、检查输出负载部分

输出负载部分是功放输出声音的关键部分。检查输出端口和连接线是否松动或破损。可以尝试使用其他音箱或耳机进行连接，判断是功放器件故障还是输出负载故障。如果是输出负载故障，需要修复或更换音箱或耳机。

六、检查电容器和电阻器

电容器和电阻器在功放器件中起到重要作用。检查电容器是否漏电或损坏，电阻器是否发热或短路。如果发现异常，应及时更换损坏的电容器或电阻器。

七、检查散热器和风扇

功放器件长时间工作会产生热量，需要通过散热器和风扇进行散热。检查散热器是否堵塞或损坏，风扇是否转动正常。如果发现异常，应及时清理散热器或更换散热风扇。

八、检查其他部件

除了以上几个关键部分，还需要检查其他部件是否正常工作。例如，检查电路板上是否有焊接错误或元件损坏，检查接线是否正确连接。

九、维修方法

根据故障现象和分析结果，选择相应的维修方法。常见的维修方法包括更换损坏的元件、修复焊接错误、重新连接接线等。需要注意的是，维修过程中要小心操作，防止对其他部件造成损坏。

功放通电烧保险维修方法

功放器作为音响设备中的重要部件，经常会遇到通电烧保险的问题。当功放器通电后烧保险时，我们应该如何维修呢？下面将介绍一些常见的维修方法。

我们需要确认功放器烧保险的原因。常见的原因有以下几种：过载、短路、电源电压不稳定、功放器内部故障等。在确认原因后，我们可以有针对性地进行维修。

1. 过载引起保险烧断的情况较为常见。过载是指连接到功放器输出端的负载超过了功放器的承载能力，导致功放器过热并烧断保险。解决这个问题的方法是检查并更换输出端连接的负载，确保其符合功放器的额定功率。

2. 短路也是功放器烧保险的常见原因之一。短路是指功放器输出端的正负极短接在一起，导致过大的电流流过保险，使其熔断。解决这个问题的方法是检查输出端连接是否存在短路情况，并进行修复。

3. 电源电压不稳定也会导致功放器烧保险。电源电压不稳定可能会导致功放器工作时电流过大，进而烧断保险。解决这个问题的方法是检查电源供电情况，确保电压稳定，避免过高或过低的电压对功放器的损害。

4. 功放器内部故障也可能导致保险烧断。内部故障可能是由于元器件老化、焊接点断裂、电路板短路等原因引起的。解决这个问题的方法是仔细检查功放器内部的电路板和元器件，对故障部分进行修复或更换。

在维修功放器时，我们需要注意以下几点：

1. 在进行任何操作之前，务必断开功放器的电源，避免触电危险。

2. 使用正确的工具和设备进行维修，避免对功放器造成二次损坏。

3. 在拆卸功放器时，应该谨慎操作，防止损坏内部元器件或电路板。

4. 在进行焊接操作时，应该注意安全，避免烧伤或引发火灾。

5. 如果自己无法解决问题，建议寻求专业的维修人员的帮助，以免造成更大的损失。

功放器通电烧保险是一种常见的故障现象。在维修时，我们需要先确认烧保险的原因，然后针对性地进行维修。同时，我们需要注意安全，避免对功放器造成二次损坏。如果自己无法解决问题，建议寻求专业的维修人员的帮助。希望以上介绍的方法能帮助大家解决功放器通电烧保险的问题。

雅佳功放am100维修手册

摘要：

一、引言

二、雅佳功放 AM100 简介

1.产品特点

2.适用场景

三、维修手册概述

1.维修手册目的

2.维修手册适用对象

3.维修手册结构

四、功放电路原理及故障排查

1.功放电路原理

2.常见故障排查

五、操作面板及功能详解

1.操作面板布局

2.各功能按键介绍及使用方法

六、维修流程及注意事项

1.维修流程

2.注意事项

七、附录

1.配件更换指南 2.常见问题解答

正文：

一、引言

随着音响设备的普及，越来越多的家庭开始使用功放来提升音质。作为一款广受欢迎的雅佳功放 AM100，本篇文章将为您提供详细的维修手册，帮助您解决日常使用中可能遇到的问题。

二、雅佳功放 AM100 简介

雅佳功放 AM100 是一款具有高性价比的功放产品，适用于家庭、音响店等多种场景。其产品特点包括：功率强大、音质出色、稳定性高、操作简便等。

1.产品特点

- 高效能输出：提供稳定的功率输出，满足多种音响设备的驱动需求。

- 音质优化：采用高品质音频处理技术，确保音质的纯净与真实。

- 稳定可靠：严格的生产工艺，保证设备长时间稳定运行。

- 人性化设计：简洁的操作界面，方便用户快速上手。

2.适用场景

- 家庭音响：用于提升电视、音响等设备的音质效果。

- 音响店：作为专业音响设备的辅助功放使用。

- 其他场合：会议室、教室等需要音响设备的场合。

三、维修手册概述

本维修手册旨在为用户提供一个详细的维修参考，以便在遇到问题时能迅速找到解决方法。

1.维修手册目的

- 提供详细的故障排查及维修步骤，帮助用户自行解决问题。
