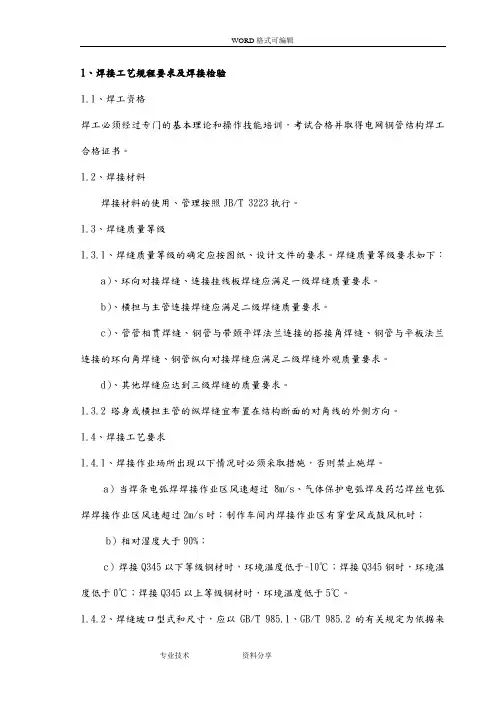

专业技术 资料分享 1、焊接工艺规程要求及焊接检验
1.1、焊工资格
焊工必须经过专门的基本理论和操作技能培训，考试合格并取得电网钢管结构焊工合格证书。
1.2、焊接材料
焊接材料的使用、管理按照JB/T 3223执行。
1.3、焊缝质量等级
1.3.1、焊缝质量等级的确定应按图纸、设计文件的要求。焊缝质量等级要求如下：
a）、环向对接焊缝、连接挂线板焊缝应满足一级焊缝质量要求。
b）、横担与主管连接焊缝应满足二级焊缝质量要求。
c）、管管相贯焊缝、钢管与带颈平焊法兰连接的搭接角焊缝、钢管与平板法兰连接的环向角焊缝、钢管纵向对接焊缝应满足二级焊缝外观质量要求。
d）、其他焊缝应达到三级焊缝的质量要求。
1.3.2 塔身或横担主管的纵焊缝宜布置在结构断面的对角线的外侧方向。
1.4、焊接工艺要求
1.4.1、焊接作业场所出现以下情况时必须采取措施，否则禁止施焊。
a）当焊条电弧焊焊接作业区风速超过8m/s、气体保护电弧焊及药芯焊丝电弧焊焊接作业区风速超过2m/s时；制作车间内焊接作业区有穿堂风或鼓风机时；
b）相对湿度大于90%；
c）焊接Q345以下等级钢材时，环境温度低于-10℃；焊接Q345钢时，环境温度低于0℃；焊接Q345以上等级钢材时，环境温度低于5℃。
1.4.2、焊缝坡口型式和尺寸，应以GB/T 985.1、GB/T 985.2的有关规定为依据来 完美WORD格式.整理
. 专业资料分享 . 设计，对图纸特殊要求的坡口形式和尺寸，应依据图纸并结合焊接工艺评定确定。
1.4.3、 坡口加工应优先采用机械加工，也可选用自动或半自动气割或等离子切割、手工切割的方法制备。但应保证焊缝坡口处平整、无毛刺，坡口两侧50mm范围不得有氧化皮、锈蚀、油污等，也不得有裂纹、气割熔瘤等缺陷。
２０ 荤 ‘ 蓄 （ＥＸＰＬＯＳＩＯＮ—ＰＲＯＯＦ ＥＬＥＣＴＲＩＣ ＭＡＣＨＩＮＥ） 防爆电机
带有焊接筋轴的设计
邹德宝邰丽娟
佳木斯电机股份有限公司，黑龙江佳木斯（１５４００２）
摘要简单介绍了设计焊筋轴的方法，结合工厂实际，从理论上阐述焊筋轴的基本原理和
计算方法
关键词焊筋轴几何尺寸等效直径挠度焊缝
Ｄｅｓｉｇｎ ｏｆ Ｒｏｔｏｒ Ｓｈａｆｔ ｗｉｔｈ Ｗｅｌｄｉｎｇ Ｗｅｂｓ
Ｚｏｕ Ｄｅｂａｏ Ｔａｉ 眦ｎ
Ａｂｓｔｒａｃｔ Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ａ ｍｅｔｈｏｄ ｆｏｒ ｄｅｓｉｇｎ ｏｆ ｔｈｅ ｓｈ ｗｉｔｈ ｗｅｌｄｉｎｇ ｗｅｂｓ，ａｎｄ
ｔｈｅｏｒｅｔｉｃａｌｌｙ ｄｅｓｃｒｉｂｅｓ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ａｎｄ ｃａｌｃｕｌａｔｉｎｇ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｓｈａｆｔ ｗｉｔｈ ｗｅｌｄｉｎｇ ｗｅｂｓ ｉｎ
ｃｏｍｂｉｎａｔｉｏｎ ｗｉｔｈ ｐｒａｃｔｉｃｅ ｏｆ ｔｈｅ ｗｏｒｋｓ．
Ｋｅｙ ｗｏｒｄｓ Ｓｈ ｗｉｔｈ ｗｅｌｄｉｎｇ ｗｅｂｓ，Ｅｑｕｉｖａｌｅｎｔ ｄｉａｍｅｔｅｒ，Ｆｌｅｘｉｂｉｌｉｔｙ，Ｗｅｌｄｅｄ ｓｅａｍ．
１ 引言
目前，大中型电机大多数采用焊筋轴结构，而
焊筋轴的没汁对电机振动、通风、散热以及电机的
制造成本有着重要意义。随着市场经济的发展，
如何设计出高效、节能、低成本的电机是十分必要
的。本文从原理上论述了焊筋轴的一般设计方
法，这对合理设计电机的轴系、风路以及降低电机
的制造成本有着重要意义。
２基本尺寸的确定
２．１ 筋的外径取决于转子冲片的内径，是由电磁
设计决定的。
２．２考虑内风路的通风量，筋的内径即轴的外径
应等于或小于冲片内径的６０％，但要考虑轴承的
寿命及焊筋轴的强度。对于径向通风的电机，筋
中间需设有中间挡环，以便隔开从每一端流向中
心的气流，从而消除脉动干扰，增强支撑筋的通风

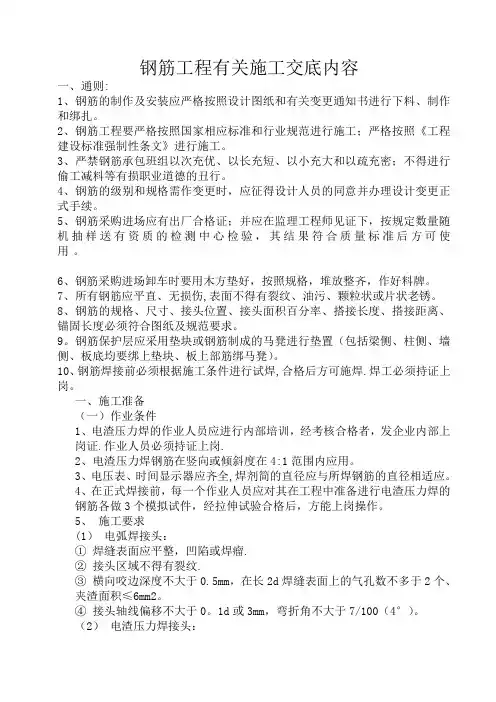

钢筋工程有关施工交底内容
