通信原理设计性实验报告----Matlab的数字通信系统仿真设计

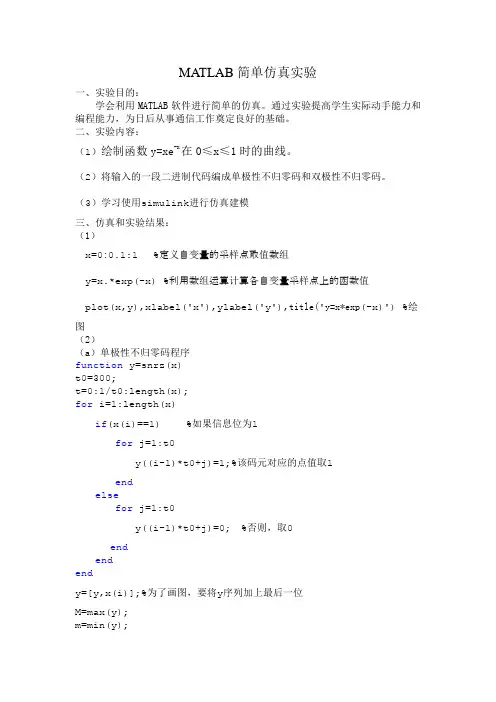

MATLAB简单仿真实验一、实验目的：学会利用MATLAB软件进行简单的仿真。

通过实验提高学生实际动手能力和编程能力，为日后从事通信工作奠定良好的基础。

二、实验内容：（1）绘制函数y=xe-x在0≤x≤1时的曲线。

（2）将输入的一段二进制代码编成单极性不归零码和双极性不归零码。

（3）学习使用simulink进行仿真建模三、仿真和实验结果：（1）x=0:0.1:1 %定义自变量的采样点取值数组y=x.*exp(-x) %利用数组运算计算各自变量采样点上的函数值plot(x,y),xlabel('x'),ylabel('y'),title('y=x*exp(-x)') %绘图（2）（a）单极性不归零码程序function y=snrz(x)t0=300;t=0:1/t0:length(x);for i=1:length(x)if(x(i)==1) %如果信息位为1for j=1:t0y((i-1)*t0+j)=1;%该码元对应的点值取1endelsefor j=1:t0y((i-1)*t0+j)=0; %否则，取0endendendy=[y,x(i)];%为了画图，要将y序列加上最后一位M=max(y);m=min(y);subplot(2,1,1)plot(t,y);grid on;axis([0,i,m-0.1,M+0.1]);title('1 0 0 1 1 0 0 0 0 1 0 1');（b）双极性码程序（3）a)在MATLAB的命令窗运行指令simulink，或点击命令窗中的图标，便打开如图所示的SIMULINK模型库浏览器（simulink Library Browser）。

b)在库浏览器中直接点击左侧分类目录中的Source子库，便可以看到各种信源模块，如图所示。

c)点击工具条上的图标，打开一个名为untitled的空白模型窗口。

实验1：上采样与内插一、实验目的1、了解上采样与内插的基本原理和方法。

2、掌握上采样与内插的matlab程序的设计方法。

二、实验原理上采样提高采样频率。

上采样使得周期降低M倍，即新采样周期Tu和原有采样周期Ts的关系是T u=T s/M,根据对应的连续信号x(t),上采样过程从原有采样值x(kT s)生成新采样值x(kT u)=x(kT s/M)。

操作的结果是在每两个采样值之间放入M-1个零值样点。

更实用的内插器是线性内插器，线性内插器的脉冲响应定义如下：上采样值x(kT u)=x(kT s/M)通过与线性内插器的脉冲响应的卷积来完成内插。

三、实验内容仿真正弦波采样和内插，通过基本采样x（k）,用M=6产生上采样x u(k)，由M=6线性内插得到样点序列x i（k）。

四、实验程序% File: c3_upsampex.mM = 6; % upsample factorh = c3_lininterp(M); % imp response of linear interpolatort = 0:10; % time vectortu = 0:60; % upsampled time vectorx = sin(2*pi*t/10); % original samplesxu = c3_upsamp(x,M); % upsampled sequencesubplot(3,1,1)stem(t,x,'k.')ylabel('x')subplot(3,1,2)stem(tu,xu,'k.')ylabel('xu')xi = conv(h,xu);subplot(3,1,3)stem(xi,'k.')ylabel('xi')% End of script file.% File: c3_upsample.mfunction out=c3_upsamp(in,M)L = length(in);out = zeros(1,(L-1)*M+1); for j=1:Lout(M*(j-1)+1)=in(j); end% End of function file.% File: c3_lininterp.m function h=c3_lininterp(M) h1 = zeros(1,(M-1)); for j=1:(M-1) h1(j) = j/M; endh = [0,h1,1,fliplr(h1),0]; % End of script file.四、 实验结果012345678910x0102030405060x u01020304050607080-11x i实验二：QPSK、16QAM信号的散点图、正交、同相分量波形图一、实验目的1、了解QPSK、16QAM调制的基本原理。

Matlab通信原理仿真学号：2142402：圣斌实验一 Matlab 基本语法与信号系统分析一、 实验目的：1、掌握MATLAB 的基本绘图方法；2、实现绘制复指数信号的时域波形。

二、 实验设备与软件环境：1、实验设备：计算机2、软件环境：MATLAB R2009a三、 实验容：1、MATLAB 为用户提供了结果可视化功能，只要在命令行窗口输入相应的命令，结果就会用图形直接表示出来。

MATLAB 程序如下：x = -pi:0.1:pi; y1 = sin(x); y2 = cos(x); %准备绘图数据 figure(1); %打开图形窗口subplot(2,1,1); %确定第一幅图绘图窗口 plot(x,y1); %以x ，y1绘图title('plot(x,y1)'); %为第一幅图取名为’plot(x,y1)’ grid on; %为第一幅图绘制网格线 subplot(2,1,2) %确定第二幅图绘图窗口 plot(x,y2); %以x ，y2绘图xlabel('time'),ylabel('y')%第二幅图横坐标为’time ’,纵坐标为’y ’运行结果如下图：-1-0.500.51plot(x,y1)-1-0.500.51timey2、上例中的图形使用的是默认的颜色和线型，MATLAB中提供了多种颜色和线型，并且可以绘制出脉冲图、误差条形图等多种形式图：MATLAB程序如下：x=-pi:.1:pi;y1=sin (x);y2=cos (x);figure (1);%subplot (2,1,1);plot (x,y1);title ('plot (x,y1)');grid on%subplot (2,1,2);plot (x,y2);xlabel ('time');ylabel ('y')subplot(1,2,1),stem(x,y1,'r') %绘制红色的脉冲图subplot(1,2,2),stem(x,y1,'g') %绘制绿色的误差条形图运行结果如下图：3、一个复指数信号可以分解为实部和虚部两部分。

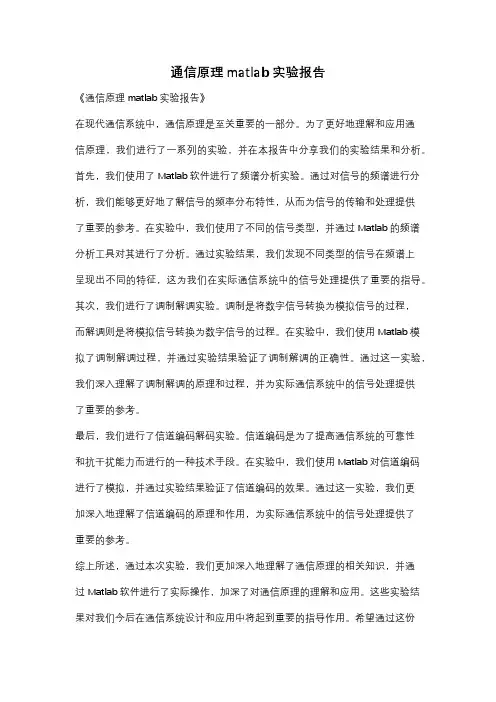

通信原理matlab实验报告《通信原理matlab实验报告》在现代通信系统中，通信原理是至关重要的一部分。

为了更好地理解和应用通信原理，我们进行了一系列的实验，并在本报告中分享我们的实验结果和分析。

首先，我们使用了Matlab软件进行了频谱分析实验。

通过对信号的频谱进行分析，我们能够更好地了解信号的频率分布特性，从而为信号的传输和处理提供了重要的参考。

在实验中，我们使用了不同的信号类型，并通过Matlab的频谱分析工具对其进行了分析。

通过实验结果，我们发现不同类型的信号在频谱上呈现出不同的特征，这为我们在实际通信系统中的信号处理提供了重要的指导。

其次，我们进行了调制解调实验。

调制是将数字信号转换为模拟信号的过程，而解调则是将模拟信号转换为数字信号的过程。

在实验中，我们使用Matlab模拟了调制解调过程，并通过实验结果验证了调制解调的正确性。

通过这一实验，我们深入理解了调制解调的原理和过程，并为实际通信系统中的信号处理提供了重要的参考。

最后，我们进行了信道编码解码实验。

信道编码是为了提高通信系统的可靠性和抗干扰能力而进行的一种技术手段。

在实验中，我们使用Matlab对信道编码进行了模拟，并通过实验结果验证了信道编码的效果。

通过这一实验，我们更加深入地理解了信道编码的原理和作用，为实际通信系统中的信号处理提供了重要的参考。

综上所述，通过本次实验，我们更加深入地理解了通信原理的相关知识，并通过Matlab软件进行了实际操作，加深了对通信原理的理解和应用。

这些实验结果对我们今后在通信系统设计和应用中将起到重要的指导作用。

希望通过这份实验报告的分享，能够对通信原理的学习和应用有所帮助。

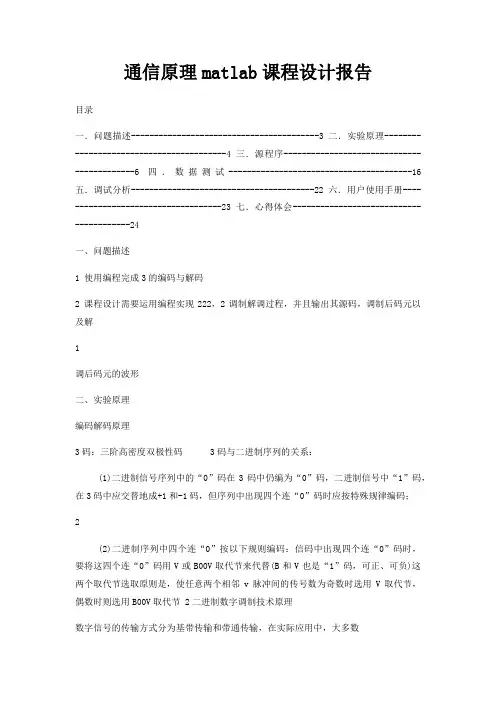

通信原理matlab课程设计报告目录一．问题描述-----------------------------------------3 二．实验原理-----------------------------------------4 三．源程序-------------------------------------------6 四．数据测试----------------------------------------16 五．调试分析----------------------------------------22 六．用户使用手册------------------------------------23 七．心得体会----------------------------------------24一、问题描述1 使用编程完成3的编码与解码2 课程设计需要运用编程实现222，2调制解调过程，并且输出其源码，调制后码元以及解1调后码元的波形二、实验原理编码解码原理3码：三阶高密度双极性码 3码与二进制序列的关系：(1)二进制信号序列中的“0”码在3码中仍编为“0”码，二进制信号中“1”码，在3码中应交替地成+1和-1码，但序列中出现四个连“0”码时应按特殊规律编码；2(2)二进制序列中四个连“0”按以下规则编码：信码中出现四个连“0”码时，要将这四个连“0”码用V或B00V取代节来代替(B和V也是“1”码，可正、可负)这两个取代节选取原则是，使任意两个相邻v脉冲间的传号数为奇数时选用V取代节，偶数时则选用B00V取代节 2二进制数字调制技术原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制通常使用键控法来实现数字调制，比如对载波的振幅、频率和相位进行键控(1)2信号的产生方法通常有两种：模拟调制和键控法解调有相干解调和非相干解调P=1时f(t)=;p=0时f(t)=0;其功率谱密度是基带信号功率谱的线性搬移(2) 一个2信号可以看成是两个不同载波的2信号的叠加其解调和解调方法和差不多2信号的频谱可以看成是f1和f2的两个2频谱的组合(3) 2以载波的相位变化作为参考基准的，当基带信号为0时相位相对于初始相位为0，当基带信号为1时相对于初始相位为° (4) 2调制原理方框图如下图S(t)载波A(t)移相码变换间接法信号调制器原理方框图2信号的解调，主要有两种方法，即相位比较法和相干解调法相干解调法原理方框图如下图：带通滤相乘低通滤波抽样判决逆码变换本地载波提取3相干解调法原理方框图三、源程序a=20; %a数如r=(21a-1); %a-1个rn=r-1; %rn=[1rn]; %表示元素个数，可以修改码元为任意个随机产生离散均匀二值分布，共每个元素减1变为二值随机数列跟书上一致，从1开始随机产生离散均4匀二值分布，共a个=rn; %将原序列保存起来，便于后面解码后比较l=1; k=1:a-3(rn(k))==1m=rn(k); %m记录可能存在的连续4个0前面非零码元的符号rn(k)==0rn(k+1)==0 rn(k+2)==0rn(k+3)==0 %检测是否连续4个码元都是0 rn(k+3)=2*m; %用2表示书上的V rn ; %插入V(2)后l=1; %l=1表示两个V之间有偶数个非零码，0是偶数，所以初始为1，l=-1表示两个V之间有奇数个非零码 s=1:a(rn(s))==2 d=s+1:a (rn(d))==1 %V之间的非零码只有+1，-1遇到一个一使l变一次号，表示偶数或奇数 l=-l;(rn(d))==2 l~=1l=1; %不需要插入B时若检测到V也应把计数器清零%最初版本的升级处1 %检测到下一个V时，若为偶数个，则插入Brn(d-3)=3*(-(rn(d-4))/((rn(d-4)))); %3代表B插入不带符号的Brn(d:a)=-rn(d:a);%V后的符号再交替5rn %到此处完成了插入不带符号的 B % s=1:a% (rn(s))==3 %找到B%rn(s)=rn(s)*(-(rn(s-1))/((rn(s-1)))); %B与前一个位置的带符号的归一值相乘再取反，实现符号B(3)的极性与前一非符号的相反%B后面第三个就是接下来的V从它开始非零码正负号交替变化 % %=rn; %给B(3)添加了符号，并且实现了V 后的符号再交替%以上便实现了3的编码%下面进行解码 k=1:a(rn(k))==2rn(k-3)=0;rn(k)=0; %每个V都变成0，V前面第三个有可能是B(3)有可能是0也恢复为0(rn(k))==1 rn(k)=1;rn %解码后的恢复序列rn- %解码与原码比较全为0则解码正确s=('通信原理''2''2''2''2') s1='2'; n=8;N=;K=4; a=(1n); =[];sl=[];=1e3;fc=1e3;%载频1 t=(01/N); i=1:(a)6a(i)==01=(1N);1=(1N);=[1]; c=(2*pi*t*fc); sl=[sl c];(1);(K11);('')('基带信号') ;([0N*(a)-]);tz=*6*sl;(K12);(tz'');('调制后信号'); ;=(tz80'');(K13);('') ;('信号+噪声')Fs=3e3;[ba]=(440[]*2/Fs);%设计带通滤波器，阶数为4，通带纹波，阻带衰减40DBsf=(ba);%信号通过该滤波器 (2); K1=4;(K111);(sf'') ;('')2=(sf); %乘同频同相(K112);(2'') ;('全波整流器');Fs=3e3;%抽样频率HZ[ba]=(440[50]*2/Fs);%设计低通滤波器 sf1=(ba2);%信号通过该滤波器，输出信号sf (K113);(sf1'') ;('');sf2=[];LL=fc/*N; i=LL/2; =[];(i<=(sf1)) %判决 sf2=[sf2sf1(i)>=];7i=i+LL;i=1:(sf2) sf2(i)==01=(1N);1=(1N);=[1];(1);(K14); ('') ;('解调后信号'); ([0N*(sf2)-]);2='2';l=(0pi50);% 数据初始化 t=(09*pi); b=1:1:9;=1:1:; f=1:1:; g=1:1:;w1=2 %正弦波f1的频率可以根据自己想要的频率在此改写 %正弦波f2的频率可以根据自己想要的频率在此改写 f1=(w1*l); (1);f2=(w1*l+pi); (1);(211)(lf1)([0 pi - ])('t')('f1');%画出f1信号波形(212)(lf2)([0 pi - ])('t')('f2');%画出f2信号波形 a=[0 1 0 0 0 1 1 0 1]i=1:9 %2编码 a(i)==0k=1:50 %如果二进制原码为0则输出f1波形 (k+50*(i-1))=f1(k);j=1:50(j+50*(i-1))=f2(j); %r如果二进制原码为1则输出f2波形8i=1:9 %2解码 n=0;m=0; j=1:50(j+50*(i-1))-f1(j)==0 n=n+1;(j+50*(i-1))-f2(j)==0 m=m+1; n>mb(i)=0; b(i)=1; bi=1:9 %画出解码后的波形包括原码和解码出的码进行对比 j=1+50*(i-1):50*i f(j)=a(i); g(j)=b(i);(2);(311)(tf)([0 9*pi - ])('t')('数字基带调制原码');(312)(t)([0 9*pi - ])('t')('调制好的波形');(313)(tg)([0 9*pi - ])('t')('解码得到的码');[]=(fg)3='2';%==生成随机码元、基带信号、调制================% n=8;%随机码元个数N=;%模拟一个码元的点数 K=4;%1画四个小图 a=(1n)%码元生成=[];%定义空数组，存放基带信号 i=1:(a) a(i)==01=(1N);1=(1N);9=[1];%基带信号(1);(K11);('')('基带信号') ;([0N*(a)-]);=1e3;%每一个码元中采样点的间隔宽度 fc=1e3;%载频1t=(01/N); tz=[];c1=(2*pi*t*fc);%载波c2=(2*pi*t*fc*2);%载波i=1:(a) a(i)==1 tz=[tzc1];tz=[tzc2];(K12);(tz'');('2已调信号'); ;=(tz20'');%加噪(K13);('') ;('信号+噪声')%===========解调============% Fs=5e3;%采样频率[b1a1]=(440[]*2/Fs);%设计带通滤波器，阶数为4，通带纹波，阻带衰减40DB[b2a2]=(440[]*2/Fs); sa=(b1a1);%信号通过该滤波器 sb=(b2a2); (2);K1=3;%2画输出数据出错错误：有时运行程序，在产生随机二进制码时由于程序的不稳定，在产生1的时候却产生了2，进行程序修改之后是之变得稳定输出提示语句未显示错误：提示语与程序中设置显示语言发生冲突使用模块时未能成功连接错误：连接语使用不一致21六、用户使用手册《通信原理》樊昌信曹丽娜编国防工业出版社《程序设计与应用》刘卫国主编高等教育出版社22七、心得体会通过这两周的通信原理课程设计实践，我复习了编程语言的基本概念、语法、语义和数据类型的使用特点，加深了对课堂所学理论知识的理解，掌握了运用结构化程序设计的基本思想和方法，更重要的是培养了自己的自学能力因为这是我们第二次接触编程语言，在编写程序以及调试的过程中遇到了很多困难，但是我通过去图书馆查找资料，请教同学老师，再自己一点点改善程序，最终编写出一个比较完善的程序，实现了所有要求功能，这是最值得我欣慰的一点以下是我的几点切身感受：编写程序需要一个清醒的头脑，明确的思路，同时也要有耐心毅力刚拿到程序设计课题时，我感觉一片茫然，因为在之前的信号处理学习中，只是在一些例题中接触过语言，甚至没有看过一些基础的书籍，更没有上过课，所以初次遇到一个实际问题，感觉无从下手这是由于自己对的模块设计不够理解，同时对的基本语句一无所知，不过通过请教老师懂得了首先要设计目录，再根据用户输入执行语句，在每个后调用一个函数，来实现要求的功能，这样一下子豁然开朗，掌握了基本设计思路之后，后面的编程就顺利多了至此，我真真体会到清晰地思路对成功编写一个程序的重要性当然成功编写一个程序绝非易事，之前，我总以为程序能够正常运行，就代表着编程成功，后来我才发现我大错特错了我用了三天时间，完成了程序的编写、改错，但我立刻发现尽管程序能够正常运行，部分功能却不完善，甚至不能实现经过一次又一次调试、修改又修改，一点一点发现问题并改正，我才真正发现编程远没有想象中的简单它需要的不仅是清晰地编程思路、编程技巧，还需要有耐心有毅力，不要放弃我们在大学需要学习的不仅是基础知识、专业知识，更重要的是一种学习能力正如老师所说学习是终生的，因此学习能力也就能让我们受益终生由于课堂时间有限，课程只能靠我们自学，然而画图功能我们必须用到，因此只能通过自习，实践也证明我们是有自学的潜能的，通过自学课本，不理解的知识，通过查找资料，请教老师，最终掌握知识，因此，这次课程设计时间培养了我们的自学能力。

摘要Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境Simulin作为一种专业和功能强大且操作简单的仿真工具，目前已被越来越多的工程技术人员所青睐，它搭建积木式的建模仿真方式既简单又直观，而且已经在各个领域得到了广泛的应用。

本文主要是以simulink为基础平台，对2ASK、2FSK、2PSK信号的仿真。

文章第一章内容是对simulink的简单介绍和通信技术的目前发展和未来展望；第二章是对2ASK、2FSK和2PSK信号调制及解调原理的详细说明；第三章是本文的主体也是这个课题所要表现的主要内容，第三章是2ASK、2FSK和2PSK信号的仿真部分，调制和解调都是simulink建模的的方法，在解调部分各信号都是采用相干解调的方法，而且在解调的过程中都对整个系统的误码率在display模块中有所显示本文的主要目的是对simulink的熟悉和对数字通信理论的更加深化和理解。

关键词：2ASK、2FSK、2PSK，simulink,调制，相干解调目录第一章绪论 (31)1.1 MATLAB/Smulink的简介 (31)1.2 通信发展简史........................................ 错误!未定义书签。

1 1.3 通信技术的现状和发展趋势............................ 错误!未定义书签。

4 第二章 2ASK、2FSK、2PSK和2DPSK的基本原理和实现....... 错误!未定义书签。

7 2.1 2ASK的基本原理和调制解调实现...................... 错误!未定义书签。

8 2.2 2FSK的基本原理和调制解调实现..................... 错误!未定义书签。

11 2.3 2PSK的基本原理和调制解调实现.................... 错误!未定义书签。

14 2. 2DPSK的基本原理和调制解调实现.................... 错误!未定义书签。

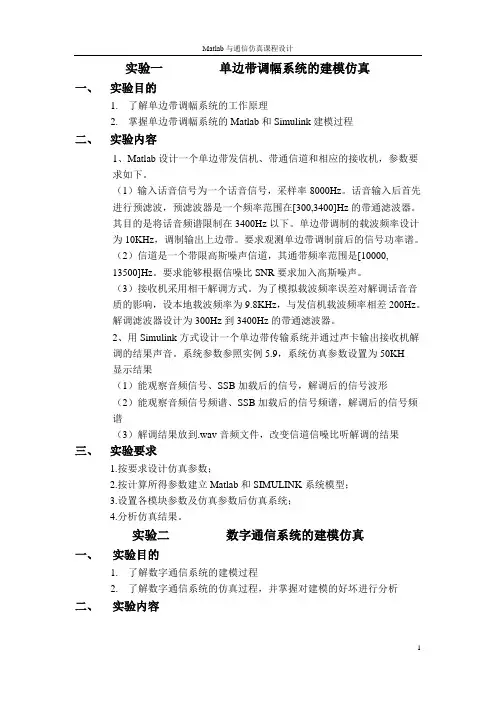

实验一单边带调幅系统的建模仿真一、实验目的1.了解单边带调幅系统的工作原理2.掌握单边带调幅系统的Matlab和Simulink建模过程二、实验内容1、Matlab设计一个单边带发信机、带通信道和相应的接收机，参数要求如下。

（1）输入话音信号为一个话音信号，采样率8000Hz。

话音输入后首先进行预滤波，预滤波器是一个频率范围在[300,3400]Hz的带通滤波器。

其目的是将话音频谱限制在3400Hz以下。

单边带调制的载波频率设计为10KHz，调制输出上边带。

要求观测单边带调制前后的信号功率谱。

（2）信道是一个带限高斯噪声信道，其通带频率范围是[10000,13500]Hz。

要求能够根据信噪比SNR要求加入高斯噪声。

（3）接收机采用相干解调方式。

为了模拟载波频率误差对解调话音音质的影响，设本地载波频率为9.8KHz，与发信机载波频率相差200Hz。

解调滤波器设计为300Hz到3400Hz的带通滤波器。

2、用Simulink方式设计一个单边带传输系统并通过声卡输出接收机解调的结果声音。

系统参数参照实例5.9，系统仿真参数设置为50KH显示结果（1）能观察音频信号、SSB加载后的信号，解调后的信号波形（2）能观察音频信号频谱、SSB加载后的信号频谱，解调后的信号频谱（3）解调结果放到.wav音频文件，改变信道信噪比听解调的结果三、实验要求1.按要求设计仿真参数；2.按计算所得参数建立Matlab和SIMULINK系统模型；3.设置各模块参数及仿真参数后仿真系统；4.分析仿真结果。

实验二数字通信系统的建模仿真一、实验目的1.了解数字通信系统的建模过程2.了解数字通信系统的仿真过程，并掌握对建模的好坏进行分析二、实验内容建立并测试一个直接序列扩频体制的码分多址传输系统，对比以Gold序列、m序列以及随机整数发生器Random Integer Generator 作为直接序列扩频的扩频序列的传输性能，观察两路CDMA码源的收发数据波形，测试误码率，并用频谱仪观察直接序列扩频调制前后和解调前后的信号频谱。

通信原理实验数字基带传输系统matlab-概述说明以及解释1.引言概述部分的内容可以如下所示：1.1 概述在现代通信领域中，数字基带传输系统是一种重要的通信技术，用于在信号传输中将模拟信号转换为数字信号，并进行传输和接收。

本文将介绍关于通信原理实验中数字基带传输系统的实验内容以及利用MATLAB 进行实验的应用。

数字基带传输系统是一种将模拟信号转换为数字信号的技术，它通过将连续时间信号进行采样和量化处理，并使用调制技术将数字信号转换为模拟信号。

这种技术在现代通信系统中得到了广泛应用，例如无线通信、有线通信、数据传输等。

本文主要介绍了通信原理实验中数字基带传输系统的相关内容。

在实验中，我们将学习数字基带传输系统的基本原理和工作流程，了解信号的采样、量化和调制技术等关键概念。

同时，我们将探索MATLAB在通信原理实验中的应用，利用MATLAB软件进行数字信号处理、调制解调器设计和性能评估等实验内容。

在深入了解数字基带传输系统的基本原理和工作流程之后，我们将通过实验结果总结，分析实验中各个环节的性能指标和优劣。

同时，我们还将对数字基带传输系统的未来发展进行展望，探讨其在通信领域的应用前景和发展方向。

通过本文的学习，读者将能够更好地理解数字基带传输系统在通信原理实验中的应用，了解MATLAB在数字信号处理和调制解调器设计方面的功能和优势。

这将有助于读者更好地掌握数字基带传输系统的原理和实现，为通信技术的发展和应用提供有力支持。

文章结构是指文章整体的组织框架，它决定了文章的逻辑顺序和内容安排。

本文将分为引言、正文和结论三个部分。

具体的文章结构如下：引言部分（Chapter 1）：概述、文章结构和目的1.1 概述在本章中，我们将介绍通信原理实验中的数字基带传输系统，并重点介绍MATLAB在通信原理实验中的应用。

数字基带传输系统是现代通信领域中的重要课题之一，它在各种无线通信系统中起着关键作用。

1.2 文章结构本文将分为引言、正文和结论三个部分。

matlab与通信仿真实验报告《Matlab与通信仿真实验报告》摘要：本实验报告通过使用Matlab软件进行通信仿真实验，对通信系统的性能进行了评估和分析。

首先介绍了通信系统的基本原理和模型，然后利用Matlab软件搭建了通信系统的仿真模型，并进行了实验验证。

通过实验结果的分析，得出了通信系统的性能指标，为通信系统的设计和优化提供了重要参考。

一、引言通信系统是现代信息社会中不可或缺的基础设施，它承载着各种类型的信息传输和交换。

通信系统的性能直接影响着信息传输的质量和效率，因此对通信系统的性能评估和分析具有重要意义。

Matlab软件是一种功能强大的科学计算软件，它提供了丰富的工具和函数库，可以用于通信系统的建模、仿真和分析。

本实验报告将利用Matlab软件进行通信系统的仿真实验，对通信系统的性能进行评估和分析。

二、通信系统的基本原理和模型通信系统由发送端、信道和接收端组成，发送端将信息转换成电信号发送出去，经过信道传输后，接收端将电信号转换成信息。

通信系统的性能评估主要包括信号传输质量、误码率、信噪比等指标。

在本实验中，我们将以常见的调制解调技术为例，建立通信系统的仿真模型。

三、Matlab软件在通信系统仿真中的应用Matlab软件提供了丰富的工具和函数库，可以用于通信系统的建模、仿真和分析。

在本实验中，我们将利用Matlab软件搭建通信系统的仿真模型，包括信号调制、信道传输、信号解调等过程。

通过Matlab软件的仿真实验，我们可以得到通信系统的性能指标，如误码率、信噪比等。

四、实验结果分析通过Matlab软件进行通信系统的仿真实验，我们得到了一系列实验结果。

通过对实验结果的分析，我们可以评估通信系统的性能，比如误码率随信噪比的变化规律、不同调制方式的性能比较等。

这些实验结果对于通信系统的设计和优化具有重要的参考价值。

五、结论本实验报告利用Matlab软件进行通信系统的仿真实验，对通信系统的性能进行了评估和分析。

第1篇一、实验目的本次实验旨在通过一系列的通信原理实验，使学生深入理解并掌握通信系统的基本概念、原理和关键技术。

通过实验操作，培养学生动手能力、分析问题和解决问题的能力，同时增强对通信理论知识的实际应用能力。

二、实验内容1. 信号与系统基础实验- 信号波形观察与分析- 信号的时域与频域分析- 系统的时域与频域响应2. 模拟通信原理实验- 模拟调制与解调实验（如AM、FM、PM）- 信道特性分析- 噪声对通信系统的影响3. 数字通信原理实验- 数字调制与解调实验（如2ASK、2FSK、2PSK、QAM）- 数字基带传输与复用- 数字信号处理技术4. 现代通信技术实验- TCP/IP协议栈原理与实现- 无线通信技术（如Wi-Fi、蓝牙）- 物联网通信技术（如ZigBee）5. 通信系统设计实验- 基于MATLAB的通信系统仿真- 通信系统性能分析与优化三、实验步骤1. 实验准备- 熟悉实验原理和实验设备- 编写实验报告提纲- 准备实验数据和分析工具2. 实验操作- 按照实验步骤进行操作，记录实验数据 - 分析实验现象，总结实验规律- 对实验结果进行误差分析3. 实验报告撰写- 实验目的与背景- 实验原理与步骤- 实验结果与分析- 实验结论与讨论- 实验心得与体会四、实验报告格式1. 封面- 实验报告题目- 学生姓名、学号、班级- 指导教师姓名、职称- 实验日期2. 目录- 实验报告各部分标题及页码3. 正文- 实验目的与背景- 实验原理与步骤- 实验结果与分析- 实验结论与讨论- 实验心得与体会4. 参考文献- 列出实验过程中参考的书籍、论文、网络资源等五、实验报告撰写要求1. 实验报告内容完整、结构清晰、逻辑严谨2. 实验原理阐述准确，实验步骤描述详细3. 实验数据真实可靠，分析结论具有说服力4. 实验报告格式规范，语言表达流畅六、实验报告评价标准1. 实验原理掌握程度2. 实验操作熟练程度3. 实验数据分析能力4. 实验报告撰写质量5. 实验心得体会通过本次通信原理实验，学生将能够全面了解通信系统的基本原理和关键技术，提高实际应用能力，为今后从事通信领域的工作打下坚实基础。

用MatLab仿真通信原理系列实验一、引言通信原理是现代通信领域的基础理论，通过对通信原理的研究和仿真实验可以更好地理解通信系统的工作原理和性能特点。

MatLab作为一种强大的数学计算软件，被广泛应用于通信原理的仿真实验中。

本文将以MatLab为工具，介绍通信原理系列实验的仿真步骤和结果。

二、实验一：调制与解调1. 实验目的通过MatLab仿真，了解调制与解调的基本原理，并观察不同调制方式下的信号特征。

2. 实验步骤（1）生成基带信号：使用MatLab生成一个基带信号，可以是正弦波、方波或任意复杂的波形。

（2）调制：选择一种调制方式，如调幅（AM）、调频（FM）或相移键控（PSK），将基带信号调制到载波上。

（3）观察调制后的信号：绘制调制后的信号波形和频谱图，观察信号的频谱特性。

（4）解调：对调制后的信号进行解调，还原出原始的基带信号。

（5）观察解调后的信号：绘制解调后的信号波形和频谱图，与原始基带信号进行对比。

3. 实验结果通过MatLab仿真，可以得到不同调制方式下的信号波形和频谱图，观察到调制后信号的频谱特性和解调后信号的还原效果。

可以进一步分析不同调制方式的优缺点，为通信系统设计提供参考。

三、实验二：信道编码与解码1. 实验目的通过MatLab仿真，了解信道编码和解码的基本原理，并观察不同编码方式下的误码率性能。

2. 实验步骤（1）选择一种信道编码方式，如卷积码、纠错码等。

（2）生成随机比特序列：使用MatLab生成一组随机的比特序列作为输入。

（3）编码：将输入比特序列进行编码，生成编码后的比特序列。

（4）引入信道：模拟信道传输过程，引入噪声和干扰。

（5）解码：对接收到的信号进行解码，还原出原始的比特序列。

（6）计算误码率：比较解码后的比特序列与原始比特序列的差异，计算误码率。

3. 实验结果通过MatLab仿真，可以得到不同编码方式下的误码率曲线，观察不同信道编码方式对信号传输性能的影响。

通信原理仿真实验报告一、引言通信原理是现代社会中不可或缺的一部分，它涉及到信息的传输和交流。

为了更好地理解通信原理的工作原理和效果，我们进行了一次仿真实验。

本报告将详细介绍实验的目的、方法、结果和分析。

二、实验目的本次实验的目的是通过仿真实验，深入了解通信原理的基本原理和信号传输过程，掌握通信系统中常见的调制解调技术，并通过实验验证理论知识的正确性。

三、实验方法1. 实验平台：我们使用MATLAB软件进行仿真实验，该软件具有强大的信号处理和仿真功能，可以模拟真实的通信环境。

2. 实验步骤：a. 设计信号源：根据实验要求，我们设计了一种特定的信号源，包括信号的频率、幅度和相位等参数。

b. 调制过程：通过调制技术将信号源与载波信号进行合成，得到调制后的信号。

c. 信道传输：模拟信号在信道中的传输过程，包括信号的衰减、噪声的干扰等。

d. 解调过程：通过解调技术将接收到的信号还原为原始信号。

e. 信号分析：对解调后的信号进行频谱分析、时域分析等，以验证实验结果的准确性。

四、实验结果我们进行了多组实验，得到了一系列的实验结果。

以下是其中两组实验结果的示例：1. 实验一：调幅调制a. 信号源：频率为1kHz的正弦信号。

b. 载波信号：频率为10kHz的正弦信号。

c. 调制后的信号：将信号源与载波信号相乘，得到调制后的信号。

d. 信号分析：对调制后的信号进行频谱分析，得到频谱图。

e. 解调过程：通过解调技术，将接收到的信号还原为原始信号。

f. 结果分析：通过对比解调后的信号与原始信号，验证了调幅调制的正确性。

2. 实验二：频移键控调制a. 信号源：频率为1kHz的正弦信号。

b. 载波信号：频率为10kHz的正弦信号。

c. 调制后的信号：将信号源与载波信号相加，得到调制后的信号。

d. 信号分析：对调制后的信号进行频谱分析，得到频谱图。

e. 解调过程：通过解调技术，将接收到的信号还原为原始信号。

f. 结果分析：通过对比解调后的信号与原始信号，验证了频移键控调制的正确性。

Matlab通信原理仿真学号： 2142402 姓名：圣斌实验一 Matlab 基本语法与信号系统分析一、 实验目的：1、掌握MATLAB 的基本绘图方法；2、实现绘制复指数信号的时域波形。

二、 实验设备与软件环境：1、实验设备：计算机2、软件环境：MATLAB R2009a三、 实验内容：1、MATLAB 为用户提供了结果可视化功能，只要在命令行窗口输入相应的命令，结果就会用图形直接表示出来。

MATLAB 程序如下：x = -pi::pi;y1 = sin(x); y2 = cos(x); %准备绘图数据 figure(1); %打开图形窗口subplot(2,1,1); %确定第一幅图绘图窗口 plot(x,y1); %以x ，y1绘图title('plot(x,y1)'); %为第一幅图取名为’plot(x,y1)’ grid on; %为第一幅图绘制网格线 subplot(2,1,2) %确定第二幅图绘图窗口 plot(x,y2); %以x ，y2绘图xlabel('time'),ylabel('y')%第二幅图横坐标为’time ’,纵坐标为’y ’运行结果如下图：-1-0.500.51plot(x,y1)-1-0.500.51timey2、上例中的图形使用的是默认的颜色和线型，MATLAB中提供了多种颜色和线型，并且可以绘制出脉冲图、误差条形图等多种形式图：MATLAB程序如下：x=-pi:.1:pi;y1=sin (x);y2=cos (x);figure (1);%subplot (2,1,1);plot (x,y1);title ('plot (x,y1)');grid on%subplot (2,1,2);plot (x,y2);xlabel ('time');ylabel ('y')subplot(1,2,1),stem(x,y1,'r') %绘制红色的脉冲图subplot(1,2,2),stem(x,y1,'g') %绘制绿色的误差条形图运行结果如下图：3、一个复指数信号可以分解为实部和虚部两部分。

实验二1、用Matlab模拟图形A律解码⑴Matlab程序代码：①建立函数ADecode()function y=ADecode(code,n) codesize=size(code);cr_len=codesize(1);cl_len=codesize(2);ca=zeros(1,cl_len-1);for i=1:cr_lenca=code(i,2:n);s=0;for j=1:n-1s=s+ca(j)*2^(n-1-j);enda=code(i,1);y(i)=s*((-1)^(a+1)); endy=y/(2^(n-1));A=87.6;A1=1+log(A);for j=1:length(y)if(y(j)>=0)if(y(i)<=1/A1)y(j)=y(j)*A1/A;elsey(j)=exp(y(j)*A1-1/A);endelsetemp=-y(j);if(temp<=1/A1)y(j)=-temp*A1/A;elsey(j)=-exp(temp*A1-1)/A;endendend②建立函数APCM()function code=APCM(x,n)xmax=max(abs(x));x=x/xmax;xlen=length(x);y=zeros(1,xlen);A=87.6;A1=1+log(A);for i=1:xlenif x(i)>=0if x(i)<=1/Ay(i)=(A*x(i))/A1;elsey(i)=(1+log(A*x(i)))/A1;endelsex1=-x(i);if x1<=1/Ay(i)=-(A*x1)/A1;elsey(i)=-(1+log(A*x1))/A1;endendendy1=y*(2^(n-1)-1);y1=round(y1);code=zeros(length(y1),n); c2=zeros(1,n-1);for i=1:length(y1)if(y1(i)>0)c1=1;elsec1=0;y1(i)=-y1(i);endfor j=1:n-1r=rem(y1(i),2);y1(i)=(y1(i)-r)/2;c2(j)=r;endc2=fliplr(c2);code(i,:)=[c1 c2];实验三1、用Matlab模拟双极性归零码⑴ Matlab程序代码：function y=drz(x)t0=300;x=[1 0 0 1 1 0 0 0 0 1 0 1];t=0:1/t0:length(x);for i=1:length(x);if(x(i)==1)for j=1:t0/2y(t0/2*(2*i-2)+j)=1;y(t0/2*(2*i-1)+j)=0;endelsefor j=1:t0/2y(t0/2*(2*i-2)+j)=-1;y(t0/2*(2*i-1)+j)=0;endendendy=[y,x(i)];M=max(y);m=min(y); subplot(211)plot(t,y);grid on;axis([0,i,m-0.1,M+0.1]);title('1 0 0 1 1 0 0 0 0 1 0 1 ');⑵Matlab仿真结果：2、用Matlab产生2FSK信号⑴ Matlab程序代码：①建立函数fskdigital()function fskdigital(s,f1,f2) t=0:2*pi/99:2*pi;m1=[];c1=[];b1=[];for n=1:length(s)if s(n)==0;m=ones(1,100);c=sin(f2*t);b=zeros(1,100) else s(n)==1;m=ones(1,100);c=sin(f1*t);b=ones(1,100)endm1=[m1 m]; c1=[c1 c]; b1=[b1 b]; endfsk=c1.*m1;subplot(211);plot(b1,'r')title('原始信号');axis([0 100*length(s) -0.1 1.1]);grid on;subplot(212);plot(fsk)title('2FSK信号');⑵仿真结果：①三角波原图②用矩形波近似的冲击函数③分解后的三角波④经低通还原的三角波。
