预应力分项工程施工方案

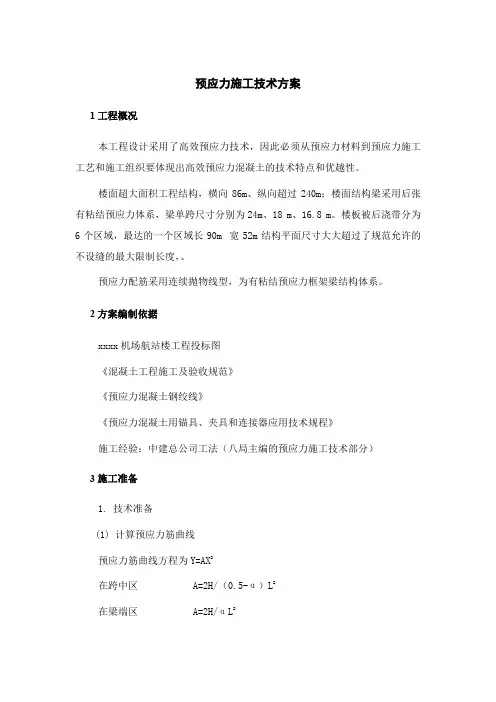

预应力施工技术方案

1工程概况

本工程设计采用了高效预应力技术，因此必须从预应力材料到预应力施工工艺和施工组织要体现出高效预应力混凝土的技术特点和优越性。

楼面超大面积工程结构，横向86m、纵向超过240m；楼面结构梁采用后张有粘结预应力体系，梁单跨尺寸分别为24m、18 m、16.8 m。楼板被后浇带分为6个区域，最达的一个区域长90m 宽52m结构平面尺寸大大超过了规范允许的不设缝的最大限制长度，。

预应力配筋采用连续抛物线型，为有粘结预应力框架梁结构体系。

2方案编制依据

xxxx机场航站楼工程投标图

《混凝土工程施工及验收规范》

《预应力混凝土钢绞线》

《预应力混凝土用锚具、夹具和连接器应用技术规程》

施工经验：中建总公司工法（八局主编的预应力施工技术部分）

3施工准备

1. 技术准备

(1) 计算预应力筋曲线

预应力筋曲线方程为Y=AX2

在跨中区 A=2H/（0.5-α）L2

在梁端区 A=2H/αL2 其中H为梁高度，L为梁跨度。

依据求得预应力曲线方程，计算每间隔1m预应力筋的矢高，作为马凳的控制标高；并绘制梁剖面预应力筋矢高图、纵横梁结点预应力筋矢高图，作为施工穿筋的指导依据。

(2) 不同张拉控制应力和千斤顶检校曲线计算对应压力表读数。

(3) 放样或计算预应力筋张拉长度和下料长度。

(4) 计算不同张拉段的理论伸长值，并计算出-5%至+10%区间数值，作为校核核伸长值的依据。

(5) 依据不同的张拉段，编制各种材料机具需用量计划。

(6) 依据工程总进度网络计划，制定并协调预应力施工与结构施工、安装施工的工艺穿插顺序，制定预应力施工的各项技术要求和各项技术质量保证措施。

(7) 进行详尽的技术交底和进行施工前教育。

(8)施工前完成所有与设计有关的技术问题审核确认工作。

2.人员组织

预应力结构施工由中建八局技术中心预应力施工专业队具体进行预应力筋的敷设，预应力筋的张拉、灌浆等专业性工作。

第七章 施工进度网络表 1..7

精选范本

目录

第一章 编制说明 ............................................................................... 5 ..............

第 1 节 编制依据 .......................................................................... 5 ..............

第 2 节 编制说明 .......................................................................... 6 ..............

第 3 节 施工目标 .......................................................................... 7 ..............

第二章 工程概况 ............................................................................... 8 .............

第 1 节 总述 ............................................................................. 8 ..............

第 2 节 主要工程量统计 ................................................................. 1..0 ..........

第 3 节 工程重点难点分析

第四章 工程投入的主要物资和施工机械设备情况、主要施工机械进场计划

第 1 节 工程投入的主要物资

预应力梁施工方案

第一小节 施工准备

第一条 材料准备

本工程采用的预应力筋、锚具、波纹管及所需预应力配件均严格按照图纸具体要求进行施工。

预应力钢绞线：本工程预应力钢绞线采用高强低松弛有粘结钢绞线，钢绞线抗拉强度标准值fptk＝1860n/mm2。

钢绞线进场时附有钢绞线产品生产厂家的出厂合格证，复检合格证，然后进行钢绞线见证取样检查，产品质量必须符合gb/t5224—2003有关规定。

预应力锚具：因为本工程预应力中采用高强低松弛钢绞线，对锚具的要求高。

按照规范要求，锚具必须采用i类锚具：锚具效率系数ηa≥0.95，试件破断时的总应变εμ≥2%，产品质量必须符合gb/t14370—2000有关规定。

张拉端：结采用群锚，由群锚锚具、喇叭管、φ12螺旋筋组成。

无粘结采用单锚，由单锚锚具、垫板、φ6.5螺旋筋组成。

预应力波纹管：每束孔道内有6钢绞线，采用内径为φ65mm，接头管内径φ70mm,此产品应有质量证明书，其尺寸和性能应符合国家现行标准《预应力混凝土用金属螺旋管》jg／t3013－94的规定。

第二条 预应力钢绞线的下料与组装

预应力钢绞线按照施工图纸规定进行下料。按施工图上结构尺寸和数量，考虑预应力筋的曲线长度、张拉设备及不同形式的组装要求，定长下料。预应力筋下料应用砂轮切割机切割，严禁使用电焊和气焊。然后将各种类型的预应力筋按照图纸的不同规格进行编号堆放。 第二小节 预应力标准施工工艺

第一条 有粘结预应力筋铺放

铺放前的准备工作：

准备端模：预应力梁张拉端的模板采用木模，若施工工艺有特殊要求也可以采用其它模板。根据本工程的实际情况和设计要求，在合端模前在预应力筋穿出位置处打孔，孔径同波纹管直径。所以需事先准备好端模，尺寸要准确。

架立筋制作：根据施工图纸预应力筋曲线矢高的要求施工，定位架立筋采用钢筋点焊于梁箍筋上，间距为1000mm，其高度为波纹管中心线距梁底的高度减去波纹管的半径进行设计制作，宽度为梁宽减30mm，波纹管绑扎固定在架立筋上。做好波纹管的连接接头与密封处理连接接头的管径应比波纹管管道直径大一号尺寸，接头管长不低于20cm，两端分别全部拧入接头内，用胶带将接口密封好。

预应力管桩施工方案

XXX湘潭建设项目一期是一个占地面积约12.46万平方米的建筑项目，建筑面积为.23平方米。建设单位是XXX（湘潭）有限公司，监理单位是XXX，设计单位是XXX，勘察单位是XXX，施工单位是XXX。

该方案的编制依据包括《岩土工程勘察报告》、《预应力高强混凝土管桩基础技术规程》、《地基与基础工程施工及验收规范》、《建筑桩基技术规范》、《建筑桩基检测技术规范》、《建筑工程施工质量验收统一标准》以及其他现行的工程技术、施工验收标准及规范。编制原则包括认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序，遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序，从实际出发，作好人力、物力的综合平衡，组织均衡施工，采用先进的施工技术，科学地确定施工方案，严格控制施工质量，确保施工安全，努力缩短工期，提高劳动生产力。

在施工前的准备工作中，需要认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题，按施工要求及有关规范规定做好施压管桩前的准备工作。同时，要认真阅读工程地质勘察报告，了解工程地质情况，计算施压管桩的配桩长度，做好管桩预购计划工作。目测现场实际情况，做好现场场地桩机行走方便的有关工作，确定桩机施工顺序及桩机行走路线。施工前的技术交底及安全交底工作也是必要的，建立工程交接班制度，制定工程质量目标和安全措施，确保施工有序、安全地进行。根据设计要求和业主交接的坐标点，对建筑物坐标进行基础放样、轴线定位的施测工作，依照地质资料的钻孔号编制设计图纸的桩号顺序，并根据实际情况编制好管桩施工方案，经审核后方可组织施工。进场的施工机械设备，应符合设计规范及现场的施工技术要求和环境要求，如有关桩机型号、满载重量、冲程等技术要求和桩机燥音对环境的影响等都必须满足现场施工的要求，并报请监理单位检查确认。

7) 施工前必须先采购符合设计要求和规范的材料，并根据地质资料报告配制管桩的桩长，以确保预制厂生产的成品桩符合施工要求。管桩入场前必须具备出厂合格证、检验报告和生产厂家资质证明。桩尖必须有出厂合格证和钢材质量证明书。接桩时所用的焊条等材料规格必须符合设计要求，并具有出厂合格证。
