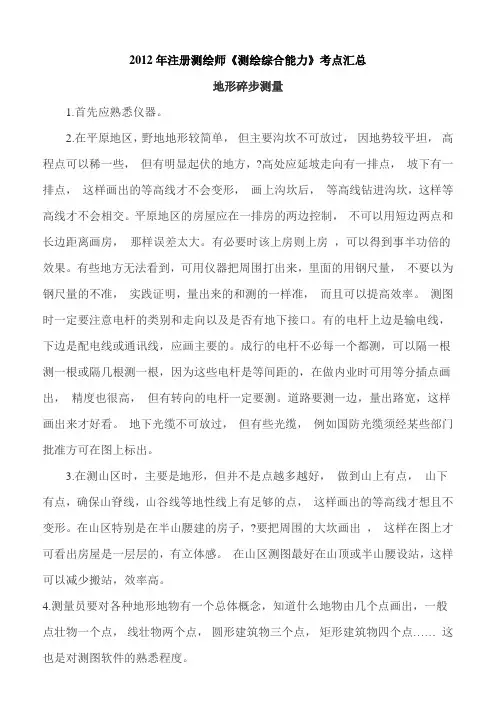

测绘综合能力----第一章大地测量

第一节大地测量概论

大地测量的概论(P3)

大地测量是为研究地球的形状及表面特性进行的实际测量工作。其主要

任务是建立国家或大范围的精密控制测量网,内容有三角测量、导线测

量、水准测量、天文测量、重力测量、惯性测量、卫星大地测量以及各

种大地测量数据处理等。①它为大规模地形图测制及各种工程测量提供

高精度的平面控制和高程控制;②为空间科学技术和军事用途等提供精

确的点位坐标、距离、方位及地球重力场资料;③为研究地球形状和大

小、地壳形变及地震预报等科学问题提供资料。

大地坐标系与参考框架(P4)

大地测量系统包括坐标系统、高程系统、深度基准和重力参考系统。与

大地测量系统相对应,大地参考框架有坐标(参考)框架、高程(参考)框

架和重力测量(参考)框架三种。

地心坐标系(P4)

国际地面参考框架(ITRF)是国际地面参考系统(ITRS)的具体实现。它以

甚长基线干涉测量(VLBI)、卫星激光测距(SLR)、激光测月(LLR)、

G(P)S和卫星多普勒定轨定位(DORIS)等空间大地测量技术构成全球观测

网点,经数据处理,得到ITRF点(地面观测点)站坐标和速度场等。2000

国家大地控制网是定义在ITF'S 2000地心坐标系统中的区域性地心坐标

框架。区域性地心坐标框架一般由三级构成。第一级为连续运行站构成

的动态地心坐标框架,它是区域性地心坐标框架的主控制;第二级是与

连续运行站定期联测的大地控制点构成的准动态地心坐标框架;第三级

是加密大地控制点.(ITRF)已成为国际公认的应用最广泛、精度最高的

地心坐标框架。

高程系统(p5)

1985国家高程基准是我国现采用的高程基准,青岛水准原点高程为72.

260 4 m。

水准原点网由主点-----原点、参考点、附点共6个点组成

我国高程系统采用正常高系统,正常高的起算面是似大地水准面。由地

面点沿垂线向下至似大地水准面之间的距离,就是该点的正常高,即该

点的高程。

正高:沿重力(垂)到大地水准面的距离

大地高:沿法线到椭球面的距离

N为大地水准面差距, 为高程异常

测量外业作业大基准面、基准线(大地水准面,铅垂线);内业作业的基准面、基准线(参考椭球面,法线)

深度基准(p5)

有的采用理论深度基准面,有的采用平均低潮面、最低低潮面、大潮平

均低潮面等。

我国1956年以前主要采用了最低低潮面、大潮平均低潮面和实测最低潮

面等为深度基准。从1957年起采用理论深度基准面为深度基准。该面是

按苏联弗拉基米尔计算的当地理论最低低潮面。

常用坐标系(p6-11)

大地坐标系、地心坐标系、空间直角坐标系、站心坐标系、高斯直角坐

标系

地心坐标系满足的四个条件(p6-11)

1、原点位于整个地球(包括海洋和大气)的质心;

2、尺度是广义相对论意义下某一局部地球框架内的尺度;

3、定向为国际时间局测定的某一历元的协议地极和零子午线,称为地

球定向参数(EO(P));

4、定向随时间的演变满足地壳无整体运动的约束条件。

高斯坐标的投影三个条件;坐标的分带规划;坐标

系的加常数(p6-11)

高斯投影平面上的中央子午线投影为直线且长度不变,其余的子午线均

为凹向中央子午线的曲线,其长度大于投影前的长度,离中央子午线愈

远长度变形愈长,为了将长度变化限制在测图精度允许的范围内,通常

采用6°分带法,即从首子午线起每隔经度差6°为一带,将旋转椭球体

面由西向东等分为60带。

高斯投影平面上的中央子午线投影为直线且长度不变,其余的子午线均

为凹向中央子午线的曲线,其长度大于投影前的长度。

中央子午线投影后为直线;

中央子午线投影后长度不变;

投影具有正形投影性质,即正形投影条件;

投影坐标Y=带号+(500Km+自然坐标)

带号=[经度/6]+1;

坐标系的转换(p10)

第2节传统大地控制网(p11)

传统大地测量技术建立平面大地控制网就是通过测角、测边推算大地控

制网点的坐标。其方法有:三角测量法、导线测量法、三边测量法和边

角同测法。

三角测量法优点是:检核条件多,图形结构强度高;采取网状布设,控

制面积较大,精度较高;主要工作是测角,受地形限制小,扩展迅速。缺点是:在交通或隐蔽地区布网困难,网中推算的边长精度不均匀,距

起始边愈远精度愈低。但在网中适当位置加测起算边和起算方位角,就

可以控制误差的传播,弥补这个缺点。三角测量法是我国建立天文大地

网的主要方法。

我国在西藏地区天文大地网布设中主要采用导线测量法。

三角网的布设原则(p11)

1、分级布网、逐级控制

国家三角网分为一、二、三、四等,G(P)S网分为A、B、C、D、 E五

级。

2、具有足够的精度

各等级三角网观测精度要求

3、具有足够的密度

4、要有统一的规格

国家三角测量规范GB/T 17942-2000

全球定位系统测量规范GB/T 18314-2009

光电测距仪(p13)

分类:脉冲式和相位式

光电测距仪的主要误差:加常数、乘常数;

水平角观测(p13)

1、水平角观测的主要误差影响:

(1) 观测过程中引起的人差

(2) 外界条件对观测精度的影响

(3)仪器误差对测角精度的影响

影响观测精度的因素除上述外界条件之外,还有仪器误差,如视准轴误

差、水平轴不水平的误差、垂直轴倾斜误差、测微器行差、照准部及水

平度盘偏心差、度盘和测微器分划误差等。照准部转动时的弹性带动误

差,脚螺旋的空隙带动差,水平微动螺旋的隙动差。

2、水平角观测的方法

水平角观测一般采用方向观测法、分组方向观测法和全组合测角法。其

中方向观测法一般广泛用于三、四等三角观测,或在地面点、低觇标点

和方向较少的二等三角观测;当观测方向多于6个时采用分组方向观测

法;在一等三角观测,或在高标上的二等三角观测采用全组合测角法。

各等级三角测量观测使用仪器、观测方法和测回数按表1- 2-5规定执

行。

3、三角测量外业验算

外业验算应包括以下内容和程序:

(1)检查外业资料,包括观测手簿、观测记簿、归心投影用纸等;

(2)编制已知数据表和绘制三角锁网图;(3)三角形近似球面边长计算和球面角超计算;

(4)归心改正计算,并将观测方向值化至标石中心;

(5)分组的测站平差;

(6)三角形闭合差和测角中误差的计算;

(7)近似坐标和曲率改正计算;

(8)极条件闭合差计算,基线条件闭合差计算,方位角条件闭合差计算

第3节GNSS连续运行基准站网

基准站的组成设备

数据中心的构成

第4节卫星大地控制测量

控制网等级要求(p24)

按照国家标准《全球定位系统(G(P)S)测量规范》(GB/T 18314-2009),

G(P)S测量按其精度分为A、B、C、D、E五级。

(1) A级G(P)S网由卫星定位连续运行基准站构成,用于建立国家一等大

地控制网,进行全球性的地球动力学研究、地壳形变测量和卫星精密定

轨测量;

(2) B级G(P)S测量主要用于建立国家二等大地控制网,建立地方或城市

坐标基准框架、区域性的地球动力学研究、地壳形变测量和各种精密工

程测量等;

(3) C级G(P)S测量用于建立三等大地控制网,以及区域、城市及工程测

量的基本控制网等;

(4) D级G(P)S测量用于建立四等大地控制网;

(5) E级G(P)S测量用于测图、施工等控制测量。

GPS的观测技术要求(p26)

1、基本技术要求(1)最少观测卫星数4颗;

(2)采样间隔30s;

(3)观测模式:静态观测;

(4)观测卫星截止高度角10。;

(5)坐标和时间系统:WGS-84,UTC;

(6)观测时段及时长:B级点连续观测3个时段,每个时段长度大于等于

23 h;C级点观测大于等于2个时段,每个时段长度大于等于4h;D级点观

测大于等于1.6个时段,每个时段长度大于等于th;E级点观测大于等于

1.6个时段,每个时段长度大于等于40 min。

2、观测设备

各等级大地控制网观测均应采用双频大地型G(P)S接收机。

3、观测方案

G(P)S观测可以采用以下两种方案:

(1)基于G(P)S连续运行站的观测模式;

(2)同步环边连接G(P)S静态相对定位观测模式:同步观测仪器台数大于

等于5台,异步环边数小于等于6条,环长应小于等于1500 km。

第5节高程控制

水准网的布设原则及其精度(p30)

我国水准点的高程采用正常高系统,按照1985国家高程基准起算。青岛

国家原点高程为72.260 m。水准网的布设原则是由高级到低级,从整体

到局部,逐级控制,逐级加密。

水准尺和水准仪的检验(p31)

水准仪检验:光学测微器隙动差和分划值的测定、视准轴和水准轴相互

关系检查、倾斜螺旋隙动差和分划值测定、调焦误差、自动补偿误差

等。

水准尺的检查:水准尺分划面弯曲差的测定、标尺名义米长和分划偶然

误差、零点不等差和基辅分划误差。

水准测量的基本要求(p31)

(1) 观测前30分钟,应将仪器置于露天阴影下,使仪器与外界气温趋于

一致;设站时,应用测伞遮蔽阳光;迁站时,应罩以仪器罩。使用数字水

准仪前,还应进行预热,预热不少于20次单次测量。

(2) 对气泡式水准仪,观测前应测出倾斜螺旋的置平零点,并作标记,

随着气温变化,应随时调整零点位置。对于自动安平水准仪的圆水准

器,应严格置平。

(3) 在连续各测站上安置水准仪的三脚架时,应使其中两脚与水准路线

的方向平行,而第三脚轮换置于路线方向的左侧与右侧。

(4) 除路线转弯处,每一测站上仪器与前后视标尺的三个位置,应接近
