一、设计题目

带式输送机传动装置课程设计

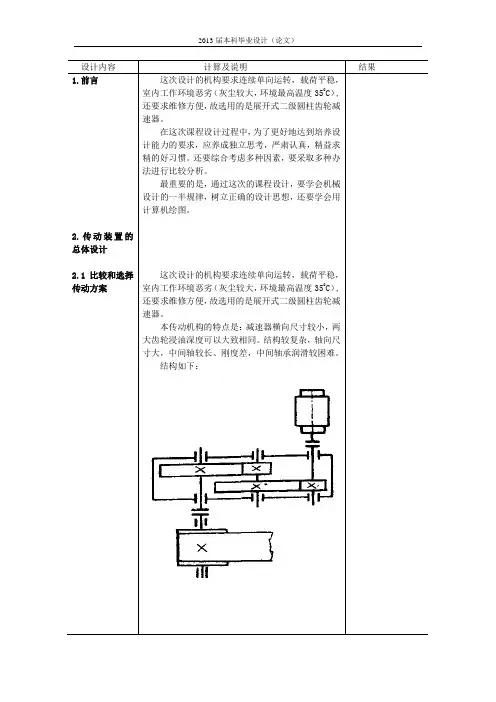

1、 传动装置简图;

2.课程设计任务:

已知二级减速器,运输机工作转矩T/(N.m )为620N.

m,运输带工作速度0.9m/s,卷阳筒直径:360mm.工作条件:连续单向运转,工作时有轻微震动,使用期限为8年,中等批量生产,两班制工作,运输速度允许误差±5%。

二、电动机的选择

1、按工作要求和条件,选用三相笼型异步电动机,封闭式结构,电压380V,Y型。

2、计算功率

Pw=Fv/1000=2VTD=0.9360=3.1 Kw

系统的传动效率1

机构 V带传动 齿轮传动 滚动轴承(一对) 联轴器 卷筒传动

效率 0.90 0.98 0.98 0.99 0.96

符号

1 2 3 4 5

所以:

5122 335

=0.920.980.980.980.980.980.980.99=0.82

其中齿轮为8级精度等级油润滑

所以Pd=Pw/η=3.8 kw

确定转速

圏筒工作转速wn=601000vD=6010000.93.14360=47.77转

二级减速器的传动比为7.150(调质)

所以电动机的转速范围 339.42390

通过比较,选择型号为 Y132S-4其主要参数如下:

电动机额

定功率P 电动机满

载转速nm 电动机伸

出端直径 电动机伸出

端安装长度

5.5kw 1440(r.min-1) 38mm 80mm

三、传动比的分配及转动校核

总的转动比:i=14nn =144047.8=30.1

选择带轮传动比i1=3,一级齿轮传动比i2= 3.7,二级齿轮传动比i3=2.9

7、由于电动带式运输机属通用机械,故应以电动机的额定功率eP作为设计功率,用以计算传动装置中各轴的功率。

总效率

η=0.82

Y132S—4电动机

P=5.5KW

N=1440(r.min-1)

0轴(电动机)输入功率:0PeP=5.5kw

1轴(高速轴)输入功率:1P0P1=5.50.92=5.06kw

2轴(中间轴)的输入功率:2P0P1·23=5.50.920.980.98×=4.86kw

3轴(低速轴)的输入功率:3P0P12223=5.50.9220.9830.98=4.62kw

4轴(滚筒轴)的输入功率:

4P0P132 2345=5.50.9220.9830.980.99×0.96=4.484kw

8、各轴输入转矩的计算:

0轴(电动机)的输入转矩:

0T50095510Pn=55.5955101440=36.47310 N·mm

1轴(高速轴)的输入转矩:

1T51195510Pn=55.0695510480=100.67310 N·mm

2轴(中间轴)的输入转矩:

2T52295510Pn=54.8695510129.73=357.66310 N·mm

3轴(低速轴)的输入转矩:

3T53395510Pn=54.629551044.73=986.38310 N·mm

4轴(滚筒轴)的输入转矩:

4T 54495510Pn=54.48495.51044.73=957.35310 N·mm

轴编号 名称 转速/(r/min) 转矩/(N.mm) 功率/KW

I 电动机转轴 1440 3.647×410 5.5

II 高速轴 480 1.0067×510 5.06

III 中间轴 129.73 3.5766×510 4.86

IV 低速轴 44.73 9.8638×510 4.62

V 卷筒轴 44.73 9.5735×510 4.484

四、三角带的传动设计

确定计算功功率caP

1. 由[课]表8-6 查得工作情况系数AK=1.2,故

caP=AKeP=1.25.5 =6.6 kw

2.选取窄V带类型

根据caP on 由[课]图8-9 确定选用SPZ型。

3.确定带轮基准直径

由[2]表8-3和表8-7取主动轮基准直径 1dd=80 mm

根据[2]式(8-15), 从动轮基准直径 2dd。

2dd=1idd=380=240 mm

根据[2]表8-7 取2dd=250 mm

按[2]式(8-13)验算带的速度

V=160100dodn=80144060100=6.29 m/s <25 m/s 带的速度合适

4.确定窄V带的基准长度和传动中心距

根据 0.7(1dd+2dd)<0a<2(1dd+2dd) ,初步确定中心距 0a=500 mm

根据[2] 式(8-20)计算带的基准长度

'dL=2oa+2(1dd+2dd)+221()4ddodda

=2500+2(250+80)+2(25080)4500

=1532.55mm

由[2]表8-2选带的基准长度dL=1600 mm

按[2]式(8-12)计算实际中心距a

a=oa+'2ddLL=400+16001532.552=533.73 mm

主动轮基准直径

1dd=80 mm

从动轮基准直径

2dd=250 mm

实际中心距a533.73mm

5.演算主动轮上的包角1

由[2]式(8-6)得

1=180+21dddda57.5

=180+25080533.7357.5

=161.7>120

主动轮上的包角合适

6.计算窄V带的根数Z

Z=)(caooLPPPKK

由 0n=1440 r/min 1dd=80 mm i=3 查[课]表8-5c 和[课]表8-5d得

0P=1.60 kw 0P=0.22kw

查[课]表8-8得 K=0.95 LK =0.99 ,则

Z=6.6(1.600.22)0.950.99=3.856

取 Z=4 根。

7.计算预紧力0F

0F=22.5500(1)caEPqVKv

查[课]表8-4得 q=0.065 Kg/m, 故

0F=26.62.5500(1)0.0656.296.2940.95=550.3N

8.计算作用在轴上的压轴力pF

pF=102sin2ZF

=161.724550.3sin2

=4346.38 N

9.带轮结构设计略。

五、齿轮传动的设计

包角

1=161.7

V带的根数

Z=4
