烧结普通砖强度的检测

烧结普通砖强度检测报告一、引言烧结普通砖是一种常见的建筑材料，其强度是衡量其质量和可靠性的关键指标之一、为了保证建筑安全和耐久性，对砖体的强度进行准确的检测十分必要。

本报告旨在通过对烧结普通砖的强度检测实验，评估该材料的力学性能并提供相应的检测结果和分析。

二、实验方法1.实验材料：烧结普通砖样品；2.实验设备：万能材料试验机、测力计、水平仪等；3.实验步骤：-将砖体样品放置在试验机的下压平台上，并调整样品的水平度；-设置试验机的加载速率和加载方式；-开始加载，记录加载过程中的载荷和位移数据；-当砖体出现破坏或载荷达到一定数值时停止加载。

三、实验结果根据上述实验方法，我们进行了多组烧结普通砖的强度检测实验，并得到了如下的实验结果：1.强度数据：试验编号，砖体尺寸(mm)，载荷(N)，砖体强度(MPa):---:，:---:，:---:，:---:1，200×100×50，1000，5.002，200×100×50，1200，6.003，200×100×50，1500，7.504，200×100×50，800，4.005，200×100×50，1000，5.002.图表分析：[在此处插入实验数据的图表，可以使用柱状图或折线图展示每组试验的砖体强度]四、数据分析与讨论通过对烧结普通砖的强度检测实验，我们可以得出以下结论：1.砖体强度的平均值为5.10MPa，最大值为7.50MPa，最小值为4.00MPa；2. 砖体的尺寸和强度之间存在着一定的相关性。

在本次实验中，尺寸为200×100×50 mm的砖体相对于更小尺寸的砖体具有更高的强度；3.砖体的强度差异可能是由于砖材质、砖体制备和实验条件的差异所致。

在进一步的研究中，可以通过优化砖体的配比和烧结工艺，进一步提高其强度和稳定性。

五、结论通过对烧结普通砖的强度检测实验，我们得出以下结论：1.砖体的强度平均值为5.10MPa，材料具有一定的强度和可靠性；2.砖体的尺寸对于其强度具有一定影响，较大尺寸的砖体相对于较小尺寸的砖体具有更高的强度；3.在实际应用中，应根据具体的工程需求选择合适尺寸和强度的砖体，以确保建筑的承载能力和安全性。

烧结普通砖检测作业规程（ISO9001-2015）一、取样与批量1、外观质量检验的试样采用随机抽样法，在每一检验批的产品堆垛中抽取。

2、尺寸偏差检验的样品用随机抽样法，在从外观质量检验后的样品中抽取。

其他检验项目的样品用随机抽样法从外观质量检验后的样品中抽取。

送检试样数量为20块。

3、每3.5～15万为一批,不足3.5万按一批计.二、接样：检查来样与送样单是否相符。

三、检测执行的标准GB/T5101-2003《烧结普通砖》、GB/T2542-2003《砌墙砖试验方法》四、技术要求：1、分类：按主要原料砖分粘土砖、煤矸石砖、粉煤灰砖2、质量等级（1）根据抗压强度分Mu30、Mu25、Mu20、Mu15、Mu10五个强度等级。

（2）强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A）、一等品（B）、合格品（C）三个质量等级。

优等品适用于清水墙体装饰，一等品、合格品可用于混水墙。

中等泛霜的砖不能用于潮湿部位。

1、规格：砖的外形为直角六面体，其公称尺寸为：长240mm、宽115mm、高53mm。

2、技术指标强度等级MPa强度等级抗压强度平均值f≥变异系数δ≤0.21 变异系数δ>0.21强度标准值fk≥单块最小抗压强度值fmin≥MU30 30.0 22.0 25.0MU25 25.0 18.0 22.0MU20 20.0 14.0 16.0MU15 15.0 10.0 12.0MU10 10.0 6.5 7.5五、试验方法：(一)抗压强度试验方法1、试样成型：（1）将10块试样切断或锯成两个半截砖，断开的半截砖不小于100mm。

如果不足100mm，应另取备用试样补足。

（2）在试样制备平台上，将已断开的半截砖放入室温的净水中浸10-20min后取出，并以断口相反方向叠放。

两者中间抹以厚度不超过5mm的用325或425号普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结。

上下两面用厚度下超过3mm的同种水泥浆抹平，制成的试件上下两面须相互平行并垂直于侧面。

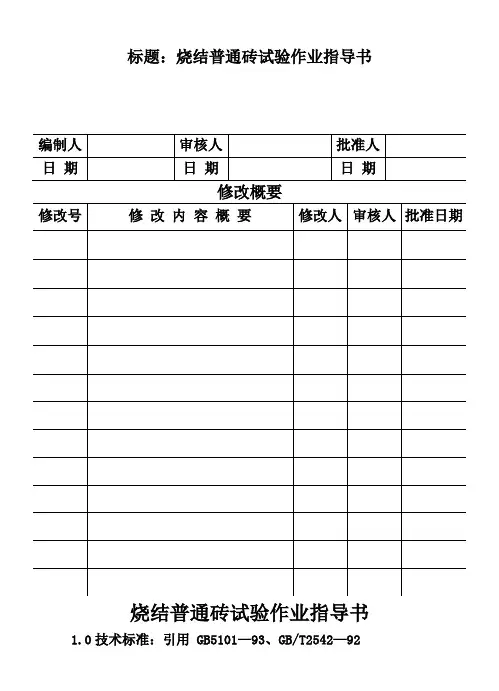

标题：烧结普通砖试验作业指导书
修改概要
烧结普通砖试验作业指导书1.0技术标准：引用 GB5101—93、GB/T2542—92
2.0仪器设备：压力试验机、钢直尺。

3.0试样登记、编号记录。

4.0抗压强度试验：
4.1试样数量为10块。

4.2试样制备：将试样从中间切断成两个半截，断开的半截砖长不得小于100mm。

4.3将已断开的半截放入室温的净水中浸10～20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用325#或425#普通水泥调成的水泥浆进行粘结，上下两面用厚度不超过3mm的同种水泥浆抹平，制成的试体上下两面应互相平行并垂直于侧面。

4.4制成的试件置于不低于10℃的不通风的室内养护3d。

4.5测量每个试件受压面的长、宽尺寸各两个，分别取其平均值，精确至毫米（mm）。

4.6将试件平方在加压板中央垂直于受压面进行加荷，加荷速度应均匀平稳，以2～6KN/S为宜，直至试件破坏为止，记录最大破坏荷载P。

4.7抗压强度按下式计算：
p
R p=
LB
4.8试验结果以抗压强度的算术平均值和单块最小值表示，精确至0.1MP a。

烧结普通砖的强度等级按表中抗压强度确定。

烧结普通砖强度等级
注：试验结果的十项数值，按全部能达到指标者确定标号，有一项达不到要求的,应予降级。

5.0出具试验报告。

6.0试验后资料的归档、整理按照COP16.1《质量记录管理程序》执行。

回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。

不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。

使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。

回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。

4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。

每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。

选择的砖与砖墙边缘的距离应大于250mm。

4.2被检测砖应为外观质量合格的完整砖。

砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。

4.3在每块砖的测面上应均匀布置5个弹击点。

选定弹击点时应避开砖表面的缺陷。

相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。

测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。

5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。

5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。

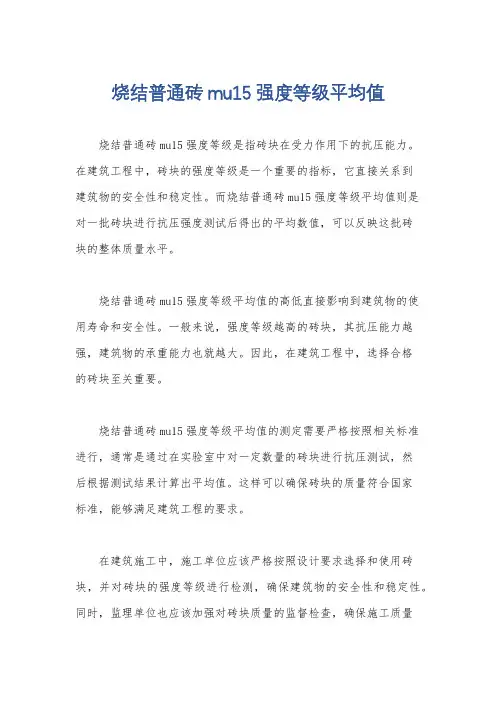

烧结普通砖mu15强度等级平均值
烧结普通砖mu15强度等级是指砖块在受力作用下的抗压能力。

在建筑工程中，砖块的强度等级是一个重要的指标，它直接关系到
建筑物的安全性和稳定性。

而烧结普通砖mu15强度等级平均值则是
对一批砖块进行抗压强度测试后得出的平均数值，可以反映这批砖
块的整体质量水平。

烧结普通砖mu15强度等级平均值的高低直接影响到建筑物的使
用寿命和安全性。

一般来说，强度等级越高的砖块，其抗压能力越强，建筑物的承重能力也就越大。

因此，在建筑工程中，选择合格
的砖块至关重要。

烧结普通砖mu15强度等级平均值的测定需要严格按照相关标准
进行，通常是通过在实验室中对一定数量的砖块进行抗压测试，然
后根据测试结果计算出平均值。

这样可以确保砖块的质量符合国家
标准，能够满足建筑工程的要求。

在建筑施工中，施工单位应该严格按照设计要求选择和使用砖块，并对砖块的强度等级进行检测，确保建筑物的安全性和稳定性。

同时，监理单位也应该加强对砖块质量的监督检查，确保施工质量
符合标准要求。

总之，烧结普通砖mu15强度等级平均值是评价砖块质量的重要指标，它直接关系到建筑物的安全性和稳定性。

各方应该加强对砖块质量的管理和监督，确保建筑工程的质量和安全。

砂浆回弹法检测烧结普通砖强度的相关规定及计算前言砌筑烧结普通砖是建筑施工中常用的一种方法，为了确保砖墙的强度和可靠性，需要进行强度检测。

砂浆回弹法是一种简单、快速的砖强度检测方法，本文将介绍砂浆回弹法检测的相关规定及计算方法。

砂浆回弹法检测标准根据GB/T50102-2010《建筑材料试验方法砖的强度试验方法》中规定，砂浆回弹法检测烧结普通砖应遵守以下标准：1.外观检查：检查烧结普通砖的表面是否有裂纹、凹凸不平等缺陷。

2.大样选取：按规定规格用同一品种的烧结普通砖制作大样，制作方法应符合强度试验方法规定。

3.确定箍距：根据大样的长度和宽度确定箍距，箍距应为30~50mm。

4.选择砂浆：根据使用环境、砖墙结构确定使用的砂浆牌号或砂浆比例。

5.制备砂浆：按照砂浆牌号或砂浆比例制备符合要求的干混砂浆。

6.砂浆质量检查：对已制好的砂浆进行质量检查，要求符合规定要求。

7.砂浆涂刷：将砂浆均匀地涂刷在烧结普通砖的一面，厚度为2~3mm。

8.等待固化：砂浆涂刷后，请等待砂浆固化，在常温下不少于24小时。

9.砂浆回弹测量：用硬度计仪器，在箍距范围内随机测量5个点，记录回弹度。

砂浆回弹法计算方法砂浆回弹法检测强度的计算公式为：b=(1-δ)×h其中，b表示测量回弹度的平均值，单位：mm；δ表示烧结普通砖表面的不规则程度；h表示所涂砂浆的厚度，单位：mm。

烧结普通砖的强度可按以下公式计算：f=(4π/π’)_p×b/ S其中，f表示烧结普通砖的强度，单位：MPa；p’表示普通砖的密度，单位：kg/m3；S表示烧结普通砖横截面积，单位：m2。

结论砂浆回弹法是一种简单、快速、可靠的烧结普通砖强度测试方法。

在进行测试前，需要遵守 GB/T50102-2010 的相关规定进行操作。

在测试过程中，需要注意检查砂浆和烧结普通砖的质量，以保证测试结果的准确性。

烧结普通砖抗压强度试验作业指导书烧结普通砖试验作业指导书1、检验规范：GB/T5101-2017 《烧结普通砖》GB/T2542-2012《砌墙砖试验⽅法》2、试样数量：10块3、试件尺⼨：240*115*534、环境4.1试验环境要求：10～35 ℃6.1试样制作6.1.1采⽤样品中间部位切割，交错叠加灌浆制成强度试验试样的⽅式。

6.1.2将试样锯成两个半截砖，两个半截砖⽤于叠合部分的长度不得⼩于100mm，如果不⾜100mm，应另取备⽤试样补⾜。

6.1.3将已切割开的半截砖放⼊室温的净⽔中浸20min~30min后取出，在铁丝⽹架上滴⽔20min~30min，以断⼝相反⽅向装⼊制样模具中。

⽤插板控制两个半砖间距不应⼤于5mm，砖⼤⾯与模具间距不应⼤于3mm，砖断⾯、顶⾯与模具间垫以橡胶垫或其他密封材料，模具内表⾯涂油或脱模剂。

6.1.4将净浆材料按照配制要求，置于搅拌机中搅拌均匀。

6.1.5将装好试样的模具置于振动台上，加⼊适量搅拌均匀的净浆材料，振动时间为0.5mm~1min，停⽌振动，静置⾄净浆材料达到初凝时间（约15min~19min）后拆模。

6.1.6试样养护：在不低于10℃的不通风室内养护4h。

6.2试验步骤6.2.1测量每个试样连接⾯或受压⾯的长、宽尺⼨各两个，分别取其平均值，精确⾄1mm。

(加图⽚)6.2.2（试验机使⽤过程）将试样平放在加压板的中央，垂直于受压⾯加荷，应均匀平稳，不得发⽣冲击或振动，加荷速度以（5±0.5）kN/s为宜，直⾄试样破坏为⽌，记录最⼤破坏荷载p。

7、试验结果处理及修约：）按式2计算7.1.1每块试样的抗压强度（RP=P/L×BRP式中：R——抗压强度，单位为兆帕Mpa；PP——最⼤破坏荷载，单位为⽜顿N；L——受压⾯（连接⾯）的长度，单位为毫⽶mm；B——受压⾯（连接⾯）的宽度，单位为毫⽶mm；试验结果以试样抗压强度的算术平均值和标准值或单块最⼩值表⽰7.1.2强度标准差ss----10块试样的抗压强度标准差，单位为兆帕(MPa)，精确⾄0.01；f---10块试样的抗压强度平均值，单位为兆帕(MPa)，精确⾄0.1；f i---单块试样抗压强度值，单位为兆帕(MPa)，精确⾄0.01；7.1.3强度标准值样本量n=10时的强度标准值计算公式f k=f-1.83s式中：f k----强度标准值，单位为兆帕(MPa)，精确⾄0.1。

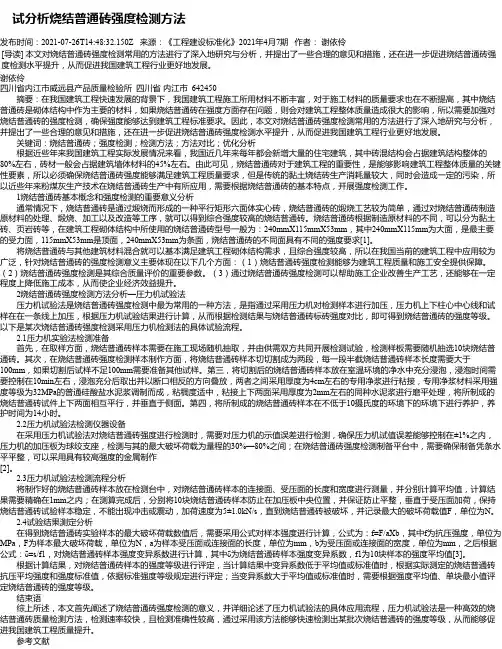

试分析烧结普通砖强度检测方法发布时间：2021-07-26T14:48:32.150Z 来源：《工程建设标准化》2021年4月7期作者：谢依伶[导读] 本文对烧结普通砖强度检测常用的方法进行了深入地研究与分析，并提出了一些合理的意见和措施，还在进一步促进烧结普通砖强度检测水平提升，从而促进我国建筑工程行业更好地发展。

谢依伶四川省内江市威远县产品质量检验所四川省内江市 642450摘要：在我国建筑工程快速发展的背景下，我国建筑工程施工所用材料不断丰富，对于施工材料的质量要求也在不断提高，其中烧结普通砖是砌体结构中作为主要的材料，如果烧结普通砖在强度方面存在问题，则会对建筑工程整体质量造成很大的影响，所以需要加强对烧结普通砖的强度检测，确保强度能够达到建筑工程标准要求。

因此，本文对烧结普通砖强度检测常用的方法进行了深入地研究与分析，并提出了一些合理的意见和措施，还在进一步促进烧结普通砖强度检测水平提升，从而促进我国建筑工程行业更好地发展。

关键词：烧结普通砖；强度检测；检测方法；方法对比；优化分析根据近些年来我国建筑工程实际发展情况来看，我国近几年来每年都会新增大量的住宅建筑，其中砖混结构会占据建筑结构整体的80%左右，砖材一般会占据建筑墙体材料的45%左右。

由此可见，烧结普通砖对于建筑工程的重要性，是能够影响建筑工程整体质量的关键性要素，所以必须确保烧结普通砖强度能够满足建筑工程质量要求，但是传统的黏土烧结砖生产消耗量较大，同时会造成一定的污染，所以近些年来粉煤灰生产技术在烧结普通砖生产中有所应用，需要根据烧结普通砖的基本特点，开展强度检测工作。

1烧结普通砖基本概念和强度检测的重要意义分析通常情况下，烧结普通砖是通过煅烧而形成的一种平行矩形六面体实心砖，烧结普通砖的煅烧工艺较为简单，通过对烧结普通砖制造原材料的处理、煅烧、加工以及改造等工序，就可以得到综合强度较高的烧结普通砖。

烧结普通砖根据制造原材料的不同，可以分为黏土砖、页岩砖等，在建筑工程砌体结构中所使用的烧结普通砖型号一般为：240mmX115mmX53mm，其中240mmX115mm为大面，是最主要的受力面，115mmX53mm是顶面，240mmX53mm为条面，烧结普通砖的不同面具有不同的强度要求[1]。

一、实验目的本次实验旨在了解烧结普通砖的基本性能，包括抗压强度、质量吸水率、干燥状态下的表观密度和密度等。

通过对实验数据的分析，评估烧结普通砖的适用性和质量。

二、实验材料与设备1. 实验材料：- 烧结普通砖：尺寸为240mm×115mm×53mm，烘干后质量为2500g，吸水饱和后质量为2900g。

- 水泥净浆（32.5级普通硅酸盐水泥）。

2. 实验设备：- 压力试验机- 切砖器- 小铲- 钢直尺- 水平仪- 比重瓶- 烘箱- 电子秤三、实验方法与步骤1. 抗压强度试验：- 将试样砖切断成两个半截砖，断开后的长度不得小于100mm。

- 将断开的半截砖放入水中浸泡10—20分钟后取出，并以断口方向相反叠放，两者中间抹以厚度不超过5mm的水泥净浆。

- 上下面抹以不超过3mm的同种水泥净浆，制成的试件上下面必须相互平行并垂直与侧面。

- 放置于不通风的室内养护3d（室温不低于10℃）。

- 使用压力试验机对试件进行压缩试验，记录破坏荷载。

2. 质量吸水率试验：- 称取烘干后的烧结普通砖质量（2500g）。

- 将砖放入水中浸泡至吸水饱和，取出后称重（2900g）。

- 计算质量吸水率：（2900-2500）/2500 × 100%。

3. 干燥状态下的表观密度和密度试验：- 称取烘干后的烧结普通砖质量（2500g）。

- 测量砖的尺寸（240mm×115mm×53mm）。

- 计算干燥状态下的表观密度：2500 /（240×115×53）g/cm³。

- 将砖磨细过筛，烘干后取50g，用比重瓶测得其体积为18.5cm³。

- 计算密度：2500 /【240×115×53 - （2900-2500）/1】g/cm³。

4. 孔隙率试验：- 根据上述实验数据，计算孔隙率：（1-表观密度/密度）× 100%。

回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。

不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。

使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。

回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。

4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。

每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。

选择的砖与砖墙边缘的距离应大于250mm。

4.2被检测砖应为外观质量合格的完整砖。

砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。

4.3在每块砖的测面上应均匀布置5个弹击点。

选定弹击点时应避开砖表面的缺陷。

相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。

测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。

5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。

5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。

烧结普通砖检验报告1. 概述本文是对烧结普通砖的检验报告，介绍了砖的基本特性、检验方法和结果。

烧结普通砖是一种常用的建筑材料，广泛应用于房屋建筑和其他工程项目中。

2. 砖的基本特性烧结普通砖主要由黏土和粘结剂经过高温烧结而成。

其基本特性包括尺寸、外观、密度、吸水率和抗压强度等。

2.1 尺寸砖的尺寸是指其长度、宽度和厚度。

砖的尺寸应符合国家标准，常见的规格有常规砖、大型砖和细长砖等。

2.2 外观砖的外观应平整、光滑，表面不应有明显的裂缝、凹凸和破损等缺陷。

颜色均匀，不应有明显的色差。

2.3 密度砖的密度是指单位体积的质量。

一般来说，砖的密度越高，质量越好。

常规砖的密度范围在1.6~1.9g/cm³之间。

2.4 吸水率砖的吸水率是指砖在一定时间内吸水后的质量增加百分比。

吸水率越低，砖的抗冻性和耐久性越好。

常规砖的吸水率应小于20%。

2.5 抗压强度砖的抗压强度是指单位面积内能承受的最大压力。

抗压强度越高，砖的质量越好。

常规砖的抗压强度应大于10MPa。

3. 检验方法为了保证砖的质量，需要进行一系列的检验。

以下是烧结普通砖常用的检验方法。

3.1 尺寸检验使用千分尺等工具测量砖的长度、宽度和厚度，进行尺寸检验。

将测得的数值和国家标准进行对比，判断砖的尺寸是否合格。

3.2 外观检验目测砖的外观，检查表面是否平整、颜色是否均匀，是否有明显的裂缝、凹凸和破损等缺陷。

3.3 密度检验使用密度计等工具测量砖的质量和体积，计算得到砖的密度。

将测得的数值和国家标准进行对比，判断砖的密度是否合格。

3.4 吸水率检验将砖放入水中浸泡一段时间，然后取出并擦干表面水分，测量其质量增加的百分比。

将测得的数值和国家标准进行对比，判断砖的吸水率是否合格。

3.5 抗压强度检验使用万能试验机等设备，将砖放置在试验台上进行抗压实验，测量砖的抗压强度。

将测得的数值和国家标准进行对比，判断砖的抗压强度是否合格。

4. 检验结果经过以上检验方法，得到了以下烧结普通砖的检验结果。

用来检测烧结普通砖砌筑砂浆的强度的标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!用于检测烧结普通砖砌筑砂浆的强度的标准。

普通烧结砖试验检测方案一、引言普通烧结砖是一种常见的建筑材料，用于墙体和地面的砌筑，具有较高的强度和耐久性。

为了确保砖的质量和性能满足设计要求，需要进行相应的试验检测。

本试验检测方案将从材料的物理性能、机械性能以及耐候性能等方面进行测试。

二、试验项目1.物理性能试验物理性能试验是对普通烧结砖的吸水性、容重、露水点和线膨胀等性能进行测试，以评估材料的质量和适用性。

试验项目包括：-吸水性试验：浸泡法和真空饱和法。

-容重试验：通过称重确定单位体积的质量。

-露水点试验：将样品置于高湿环境，观察表面是否出现水珠。

-线膨胀试验：通过在高温下测量线膨胀系数。

2.机械性能试验机械性能试验是对普通烧结砖的抗压强度、抗冻性和抗折强度等性能进行测试，以评估材料在使用过程中的稳定性和强度。

试验项目包括：-抗压强度试验：通过在规定试验条件下施加压力，测量材料的抗压强度。

-抗冻性试验：通过循环冻融试验，评估材料在含水条件下的耐久性。

-抗折强度试验：通过在三点弯曲试验中施加荷载，测量材料的抗折强度。

3.耐候性能试验耐候性能试验是对普通烧结砖的耐酸碱性和耐硫化物侵蚀性等性能进行测试，以评估材料在恶劣环境下的使用寿命和稳定性。

试验项目包括：-耐酸碱性试验：将样品浸泡在酸碱溶液中，观察表面变化。

-耐硫化物侵蚀性试验：将样品置于含硫化物的环境中，观察表面变化。

三、试验方法试验方法应根据国家相关标准或建筑材料行业标准进行选择和执行。

试验过程中需注意操作规范和安全措施，确保试验结果准确可靠。

四、试验设备试验设备根据不同试验项目的要求进行选择，包括分析天平、破碎试验机、循环冻融设备等。

设备应按照规定进行校准和维护，确保测试结果的准确性。

五、数据处理与分析试验数据应按照规定进行记录和整理，并进行必要的数据处理和分析。

根据试验结果，评估砖的质量和性能是否符合设计要求，提出相关建议和措施。

六、试验报告试验报告应详细记录试验设计、试验过程、试验数据、数据分析以及结论等内容。

烧结砖的抗压强度检测方法嘿，咱今儿就来聊聊烧结砖的抗压强度检测方法。

你可别小瞧这烧结砖，它在建筑里那可是相当重要的角色哩！就好比人得有强壮的骨骼才能站直喽，这烧结砖的抗压强度就是建筑的重要保障呀。

那怎么检测它的抗压强度呢？首先得准备好家伙什儿，像压力试验机那肯定是不能少的啦。

然后呢，把烧结砖小心翼翼地放在试验机上，这就好比让它上了考场，要接受考验啦。

接着呀，慢慢施加压力，就像给它一点一点增加负担似的。

这时候可不能着急，得稳稳地来，不然咋能准确知道它能承受多大压力呢。

你想想看，要是急急忙忙地施加压力，那不是瞎糊弄嘛，能得到准确结果吗？肯定不行呀！在这个过程中，咱得瞪大眼睛瞧仔细喽，看着这砖啥时候开始出现裂缝啦，啥时候开始变形啦。

这就跟咱观察一个人啥时候累得不行了一样。

等它实在扛不住了，压力试验机上显示的数值，那就是它的抗压强度啦。

哎呀，这检测可真是个精细活儿呀！就跟绣花似的，得有耐心，还得有技术。

要是随随便便弄一下，那能行嘛！这可关系到建筑的质量和安全呢，可不是闹着玩的。

你说要是检测出来抗压强度不够，那可咋整？那这砖可就不能用在重要的地方啦，不然万一哪天出点啥问题，那可不是开玩笑的呀！所以说呀，这检测可太重要啦，一点都不能马虎。

咱再想想，要是建筑用的砖都不检测抗压强度，那盖出来的房子能结实吗？那不是风一吹就倒啦？那多吓人呀！所以呀，这检测就像是给建筑上了一道保险，让咱住得安心，用得放心。

而且呀，检测人员也得专业呀，不能是个二把刀。

就像医生给人看病似的，得有真本事才能看准病呀。

这检测人员要是不专业，那得出的结果能靠谱吗？那肯定不行呀！总之呢，烧结砖的抗压强度检测方法虽然听起来好像挺复杂，但咱只要认真对待，按照步骤一步一步来，肯定能得到准确的结果。

这可关系到咱的生活安全呢，可不能马虎呀！你说是不是这个理儿？咱可不能拿自己的生命安全开玩笑呀，所以这检测可得好好做，让那些质量不过关的砖都没机会用在建筑上，这样咱的生活才能更有保障呀！。

烧结普通砖抗压强度检测试验一、试验名称烧结普通砖抗压强度本试验依据（这5个字不显示，但配音）《烧结普通砖》GB5101-2003（此两个标准分两行显示）《砌砖墙试验方法》（GB/T 2542—2012）2、仪器设备切砖机、直尺电子天平（量称10kg，感量0.01g）NYL-2000压力试验机（300~500KN）等3、试样处理将制作且养护好的砖试件，在压力试验机上测其抗压强度；4、试验步骤（1）将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。

（2）在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm 的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。

制成的试件上下两面须相互平行，并垂直于侧面。

（3）普通制样法制成的抹面试件应置于不低于10℃的不通风室内养护3d；机械制样的试件连同模具在不低于10℃的不通风室内养护24h后脱模，再在相同条件下养护48h，进行试验。

（4）将试件置于不低于10℃的不通风室内养护3d；测量每个试件连接面或受压面的长、宽尺寸各两个，分别取平均值。

将试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。

加荷速度以4kN/s 为宜，直至试件破坏为止，记录最大破坏荷载P 。

计算：R P =P/LBR P ：抗压强度，单位为兆帕（MPa ）P ：最大破坏荷载，单位为牛顿（N ）L ：受压面（连接面）的长度，单位为毫米（mm ）B ：受压面（连接面）的宽度，单位为毫米（mm ）5、数据整理6、评定结果抗压强度的结果计算和评定① 平均值-标准差方法评定变异系数δ≤0.21时，按表3中抗压强度平均值 、强度标准值 评定砖的强度等级。

样本量n=10时的强度标准值 fk ）计算：s f f k 8.1-=式中 fk ——强度标准值，精确至0.1MPa 。
