烧结普通砖抗压强度换算值

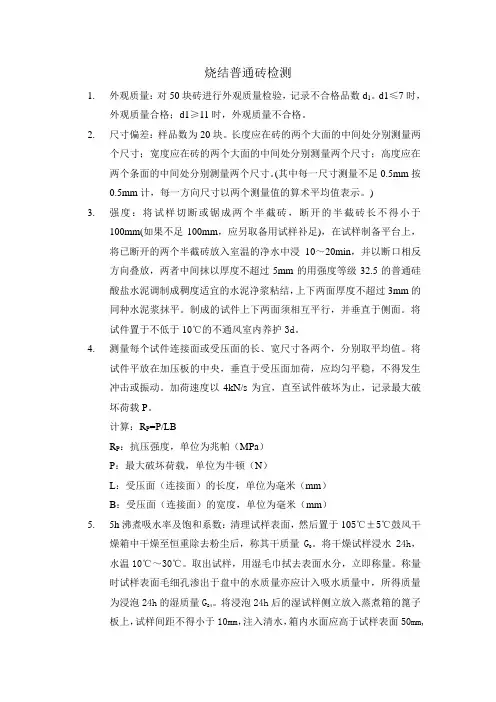

烧结普通砖检测1.外观质量：对50块砖进行外观质量检验，记录不合格品数d1。

d1≤7时，外观质量合格；d1≥11时，外观质量不合格。

2.尺寸偏差：样品数为20块。

长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。

(其中每一尺寸测量不足0.5mm按0.5mm计，每一方向尺寸以两个测量值的算术平均值表示。

)3.强度：将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm(如果不足100mm，应另取备用试样补足)，在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10～20min，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面厚度不超过3mm的同种水泥浆抹平。

制成的试件上下两面须相互平行，并垂直于侧面。

将试件置于不低于10℃的不通风室内养护3d。

4.测量每个试件连接面或受压面的长、宽尺寸各两个，分别取平均值。

将试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。

加荷速度以4kN/s为宜，直至试件破坏为止，记录最大破坏荷载P。

计算：R P=P/LBR P：抗压强度，单位为兆帕（MPa）P：最大破坏荷载，单位为牛顿（N）L：受压面（连接面）的长度，单位为毫米（mm）B：受压面（连接面）的宽度，单位为毫米（mm）5.5h沸煮吸水率及饱和系数：清理试样表面，然后置于105℃±5℃鼓风干。

将干燥试样浸水24h，燥箱中干燥至恒重除去粉尘后，称其干质量G水温10℃～30℃。

取出试样，用湿毛巾拭去表面水分，立即称量。

称量时试样表面毛细孔渗出于盘中的水质量亦应计入吸水质量中，所得质量。

将浸泡24h后的湿试样侧立放入蒸煮箱的篦子为浸泡24h的湿质量G24板上，试样间距不得小于10mm，注入清水，箱内水面应高于试样表面50mm,加热至沸腾，沸煮5h，停止加热冷却至常温。

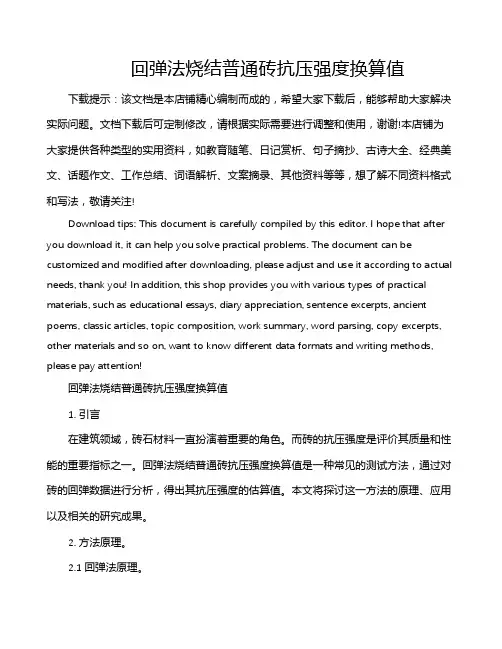

回弹法烧结普通砖抗压强度换算值下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!回弹法烧结普通砖抗压强度换算值1. 引言在建筑领域，砖石材料一直扮演着重要的角色。

砌体计算指标3.2 砌体计算指标3.2.1 龄期为28d的以毛截面计算的各类砌体抗压强度设计值，当施工质量控制等级为B级时，应根据块体和砂浆的强度等级分别按下列规定采用：1 烧结普通砖和烧结多孔砖砌体的抗压强度设计值，应按表3.2.1-1采用。

表3.2.1-1 烧结普通砖和烧结多孔砌体的抗压强度设计值(MPa)2 蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值，应按表3.2.1-2采用。

表3.2.1-2 蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值(MPa)砖强度等级砂浆强度等级砂浆强度M15M10M7.5M50MU25 3.60 2.98 2.68 2.37 1.05MU20 3.22 2.67 2.39 2.120.94MU15 2.79 2.31 2.07 1.830.82MU10— 1.89 1.69 1.500.673 单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-3采用。

表3.2.1-3 单排孔混凝土和轻骨料混凝土砌体的抗压强度设计值(MPa)砌块强度等级砂浆强度等级砂浆强度Mb15Mb10Mb7.5Mb50MU20 5.68 4.95 4.44 3.94 2.33 MU15 4.61 4.02 3.61 3.20 1.89 MU10— 2.79 2.50 2.22 1.31 MU7.5—— 1.93 1.71 1.01 MU5——— 1.190.70注：1 对错孔砌筑的砌体，应按表中数值乘以0.8；2 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；3 对T形截面砌体，应按表中数值乘以0.85；4 表中轻骨料混凝土砌块为煤矸石和水泥煤渣混凝土砌块。

4 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列公式计算：f g=f+0.6 f c(3.2.1-1)α=δρ(3.2.1-2)式中f g——灌孔砌体的抗压强度设计值，并不应大于未灌孔砌体抗压强度设计值的2倍；f——未灌孔砌体的抗压强度设计值，应按表3.2.1-3采用；f c——灌孔混凝土的轴心抗压强度设计值；α——砌块砌体中灌孔混凝土面积和砌体毛面积的比值；δ——混凝土砌块的孔洞率；ρ——混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积和截面孔洞面积的比值，不应小于33%。

《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。

注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。

2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。

3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。

注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。

4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。

注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。

5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。

灌孔混凝土强度指标取同强度等级的混凝土强度指标。

2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。

7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。

注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。

8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。

3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。

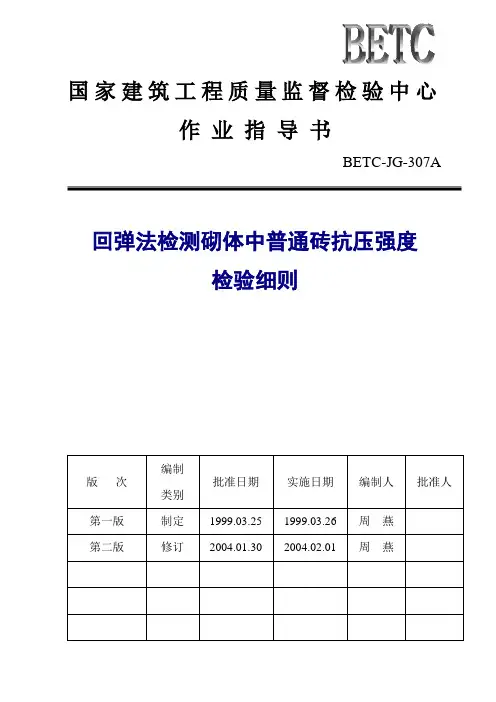

国家建筑工程质量监督检验中心作业指导书BETC-JG-307A回弹法检测砌体中普通砖抗压强度检验细则目录1 编制目的 (1)2 编制依据 (1)3 适用范围 (1)4 检测仪器和检测方法 (2)5 测区选择 (2)6 检测步骤 (2)7 数据分析及强度等级评定 (3)附录A (5)回弹法检测砌体中烧结普通砖抗压强度检验细则1 编制目的1.1为了现场检测砌体结构中烧结普通砖的抗压强度，做到操作正确、数据可靠、保证检验工作质量，编制本细则。

2 编制依据2.1本细则的编制参考了下述标准：⑴《回弹法评定砌体中烧结普通砖强度等级（标号）技术规程》（DBJ20-8-9）；⑵《回弹仪评定烧结普通砖标号的方法》（ZBQ 15002-89）；⑶《普通粘土砖的取样、检查及试验方法》（JC 150-73）；⑷《砌墙砖检测规则》（JC 466-1992(1996)）；⑸《砌墙砖试验方法》（GB/T 2542-92）；⑹《烧结普通砖》（GB 5101-1998）；⑺《烧结多孔砖》（GB 13544-2000）；⑻《建筑结构检测技术标准》（GB/T 50364-2004）。

3 适用范围3.1 本细则适用于用回弹法检测评定符合《烧结普通砖》(GB5101)质量要求的砌体中烧结普通砖的抗压强度和强度等级。

3.2 本细则不适用于检测评定用欠火砖、酥砖、螺旋纹砖、外观质量不合格及强度等级低于MU7.5砖的强度等级。

3.3 本细则不适用于高温、长期浸水、潮湿、冰冻、化学侵蚀、火灾等情况下的砖的强度等级的检测和评定。

3.4 对质量符合《烧结多孔砖》(GB13544)的烧结多孔砖砌筑的砖墙上砖的抗压强度等级的检测，可采用同批砖样进行抗压～回弹对比试验进行检测评定。

3.5其它品种的砌墙砖如灰砂砖、粉煤灰砖的检测评定也可参照上述方法进行。

14 检测仪器和检测方法4.1本方法采用的仪器应为HT75型和ZC4型回弹仪。

4.2回弹仪必须具有制造厂的产品质量合格证，并应经专业质量检定单位检定合格，方可用于测试。

烧结普通砖抗压强度试验作业指导书烧结普通砖试验作业指导书1、检验规范：GB/T5101-2017 《烧结普通砖》GB/T2542-2012《砌墙砖试验⽅法》2、试样数量：10块3、试件尺⼨：240*115*534、环境4.1试验环境要求：10～35 ℃6.1试样制作6.1.1采⽤样品中间部位切割，交错叠加灌浆制成强度试验试样的⽅式。

6.1.2将试样锯成两个半截砖，两个半截砖⽤于叠合部分的长度不得⼩于100mm，如果不⾜100mm，应另取备⽤试样补⾜。

6.1.3将已切割开的半截砖放⼊室温的净⽔中浸20min~30min后取出，在铁丝⽹架上滴⽔20min~30min，以断⼝相反⽅向装⼊制样模具中。

⽤插板控制两个半砖间距不应⼤于5mm，砖⼤⾯与模具间距不应⼤于3mm，砖断⾯、顶⾯与模具间垫以橡胶垫或其他密封材料，模具内表⾯涂油或脱模剂。

6.1.4将净浆材料按照配制要求，置于搅拌机中搅拌均匀。

6.1.5将装好试样的模具置于振动台上，加⼊适量搅拌均匀的净浆材料，振动时间为0.5mm~1min，停⽌振动，静置⾄净浆材料达到初凝时间（约15min~19min）后拆模。

6.1.6试样养护：在不低于10℃的不通风室内养护4h。

6.2试验步骤6.2.1测量每个试样连接⾯或受压⾯的长、宽尺⼨各两个，分别取其平均值，精确⾄1mm。

(加图⽚)6.2.2（试验机使⽤过程）将试样平放在加压板的中央，垂直于受压⾯加荷，应均匀平稳，不得发⽣冲击或振动，加荷速度以（5±0.5）kN/s为宜，直⾄试样破坏为⽌，记录最⼤破坏荷载p。

7、试验结果处理及修约：）按式2计算7.1.1每块试样的抗压强度（RP=P/L×BRP式中：R——抗压强度，单位为兆帕Mpa；PP——最⼤破坏荷载，单位为⽜顿N；L——受压⾯（连接⾯）的长度，单位为毫⽶mm；B——受压⾯（连接⾯）的宽度，单位为毫⽶mm；试验结果以试样抗压强度的算术平均值和标准值或单块最⼩值表⽰7.1.2强度标准差ss----10块试样的抗压强度标准差，单位为兆帕(MPa)，精确⾄0.01；f---10块试样的抗压强度平均值，单位为兆帕(MPa)，精确⾄0.1；f i---单块试样抗压强度值，单位为兆帕(MPa)，精确⾄0.01；7.1.3强度标准值样本量n=10时的强度标准值计算公式f k=f-1.83s式中：f k----强度标准值，单位为兆帕(MPa)，精确⾄0.1。

回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。

不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。

2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。

使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。

回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。

4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。

每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。

选择的砖与砖墙边缘的距离应大于250mm。

4.2被检测砖应为外观质量合格的完整砖。

砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。

4.3在每块砖的测面上应均匀布置5个弹击点。

选定弹击点时应避开砖表面的缺陷。

相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。

测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。

5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。

5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。

烧结普通砖和烧结多孔砖的分类及代号全文共四篇示例，供读者参考第一篇示例：烧结普通砖和烧结多孔砖是建筑施工中常用的材料之一，它们在建筑物的墙体、地板和屋顶等部位起着重要的作用。

烧结普通砖和烧结多孔砖在实际使用中有不同的分类和代号，下面我将详细介绍这两种砖的分类及代号。

首先是烧结普通砖。

烧结普通砖是一种以黏土为主要原料，通过高温烧结而成的建筑材料。

根据材料的不同，烧结普通砖可以分为红砖、黄砖和青砖等几种类型。

红砖是最常见的一种烧结普通砖，它的成分主要是黏土和铁氧化物，经过高温烧结后呈现出红色的外观。

黄砖和青砖在不同的地域和使用要求下也会有一定比例的应用。

烧结普通砖的分类代号通常是根据其尺寸和强度等特性来确定的。

一般来说，烧结普通砖的尺寸有常规砖和特种砖两种，常规砖一般指的是长宽高分别为240mm、115mm和53mm的砖坯，而特种砖则是指尺寸大于或小于常规砖的其他砖坯。

在强度方面，烧结普通砖通常分为7.5MPa、10MPa、15MPa和20MPa等几个等级，这些等级代表了砖坯在实际使用中的承载能力和耐磨性。

接下来是烧结多孔砖。

烧结多孔砖是一种以粘土和煤灰为主要原料，通过高温烧结而成的建筑材料。

与烧结普通砖相比，烧结多孔砖的孔隙率更高，因此具有更好的隔热和保温性能。

根据材料和生产工艺的不同，烧结多孔砖可以分为空心多孔砖、实心多孔砖和轻质多孔砖等几种类型。

烧结普通砖和烧结多孔砖在建筑材料中都有重要的地位，它们在建筑施工中起着不可替代的作用。

通过对这两种砖的分类及代号的详细介绍，我们可以更好地理解和使用它们，为建筑施工的顺利进行提供有力支持。

希望本文的介绍对大家有所帮助，谢谢！第二篇示例：烧结砖是建筑行业中常见的材料之一，主要用于建筑墙体、地面和其他建筑构件的建造。

根据不同的用途和性能要求，烧结砖可以分为烧结普通砖和烧结多孔砖两大类。

本文将从分类、代号、特点等几个方面对这两类砖进行详细介绍。

一、烧结普通砖的分类及代号1. 表面平整度及色泽烧结普通砖按其表面平整度及色泽分为A类、B类和C类砖。

烧结普通砖强度等级
烧结普通砖强度等级是指按照烧结普通砖的抗压强度来划分不同
等级。

根据国家标准，我国将烧结普通砖的抗压强度分为7.5、10、15、20、25和30六个等级。

其中，7.5级和10级是两种比较常见的强度等级，主要用于墙体
的一些简单装修和建筑过程中的砌筑。

15级和20级则用于比较重要的建筑墙体和某些结构建筑的砌体；25级和30级则用于重要的结构建筑，如高层建筑、大型工业厂房等。

需要注意的是，烧结普通砖的强度等级并不代表其绝对的强度值，只是作为选择砖材时的一个参考。

在实际使用过程中，还需考虑到砖
材的尺寸、吸水率、承重能力等因素，选用合适的砖材才能达到最佳
效果。

DGJ Array J****—2010DGJ32/T J***—2010砌体中砖抗压强度回弹法检测规程Specification for Inspection of brick Conpressive Strength by Rebound Method inMasonry Structures20**-**-** 发布20**-**-**实施江苏省住房和城乡建设厅审定发布目录目录......................................................................................................................................................... I I 1总则 (1)2术语、符号 (2)2.1术语 (2)2.2符号 (2)3基本规定 (4)4 检测仪器 (5)4.1技术要求 (5)4.2校准 (5)4.3保养 (6)5 检测技术 (7)5.1回弹值测量 (7)5.2回弹值计算 (7)6 砖抗压强度的计算 (8)7 检测报告 (10)附录A砌体中烧结普通粘土砖回弹值与抗压强度关系换算表 (11)附录B砌体中混凝土普通砖回弹值与抗压强度关系换算表 (13)附录C砌体中混凝土多孔砖回弹值与抗压强度关系换算表 (14)附录D砌体中页岩砖回弹值与抗压强度关系换算表 (15)附录E批量检测同一检测单元烧结普通砖强度等级批量推定 (16)附录F 单个构件砖强度等级推定 (17)附录J回弹法检测砌体中砖强度等级报告 (18)本规程用词用语说明............................................................................................................................. I I1总则1.0.1为了规范砌体结构中烧结普通粘土砖、混凝土普通砖、混凝土多孔砖和页岩砖抗压强度回弹法检测技术，保证现场砌体结构中砌块抗压强度检测的准确性，减少对既有建筑砌体结构的破坏，特制定本规程。

烧结普通砖抗压强度检测试验一、试验名称烧结普通砖抗压强度本试验依据（这5个字不显示，但配音）《烧结普通砖》GB5101-2003（此两个标准分两行显示）《砌砖墙试验方法》（GB/T 2542—2012）2、仪器设备切砖机、直尺电子天平（量称10kg，感量0.01g）NYL-2000压力试验机（300~500KN）等3、试样处理将制作且养护好的砖试件，在压力试验机上测其抗压强度；4、试验步骤（1）将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。

（2）在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm 的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。

制成的试件上下两面须相互平行，并垂直于侧面。

（3）普通制样法制成的抹面试件应置于不低于10℃的不通风室内养护3d；机械制样的试件连同模具在不低于10℃的不通风室内养护24h后脱模，再在相同条件下养护48h，进行试验。

（4）将试件置于不低于10℃的不通风室内养护3d；测量每个试件连接面或受压面的长、宽尺寸各两个，分别取平均值。

将试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。

加荷速度以4kN/s 为宜，直至试件破坏为止，记录最大破坏荷载P 。

计算：R P =P/LBR P ：抗压强度，单位为兆帕（MPa ）P ：最大破坏荷载，单位为牛顿（N ）L ：受压面（连接面）的长度，单位为毫米（mm ）B ：受压面（连接面）的宽度，单位为毫米（mm ）5、数据整理6、评定结果抗压强度的结果计算和评定① 平均值-标准差方法评定变异系数δ≤0.21时，按表3中抗压强度平均值 、强度标准值 评定砖的强度等级。

样本量n=10时的强度标准值 fk ）计算：s f f k 8.1-=式中 fk ——强度标准值，精确至0.1MPa 。
