【初二物理试题精选】八年级物理测量小灯泡的电阻练习题3

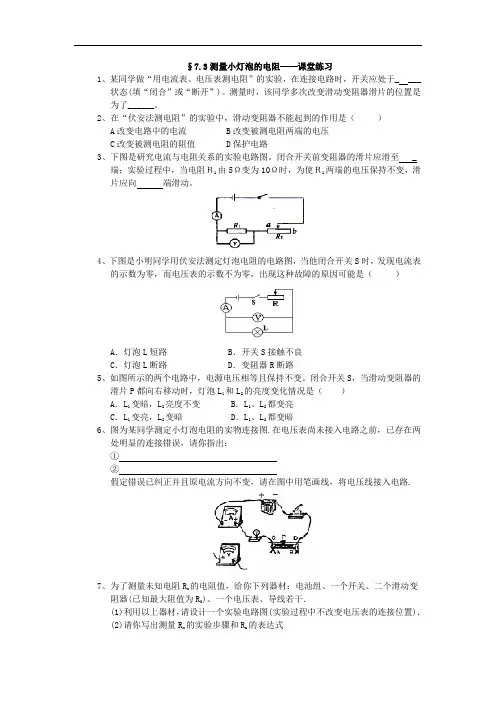

§7.3测量小灯泡的电阻——课堂练习1、某同学做“用电流表、电压表测电阻”的实验，在连接电路时，开关应处于_ ___状态(填“闭合”或“断开”)。

测量时，该同学多次改变滑动变阻器滑片的位置是为了______。

2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A改变电路中的电流 B改变被测电阻两端的电压C改变被测电阻的阻值 D保护电路3、下图是研究电流与电阻关系的实验电路图。

闭合开关前变阻器的滑片应滑至 _端；实验过程中，当电阻Ｒ1由5Ω变为10Ω时，为使Ｒ1两端的电压保持不变，滑片应向端滑动。

4、下图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A．灯泡L短路 B．开关S接触不良C．灯泡L断路 D．变阻器R断路5、如图所示的两个电路中，电源电压相等且保持不变。

闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变 B．L1、L2都变亮C．L1变亮，L2变暗 D．L1、L2都变暗6、图为某同学测定小灯泡电阻的实物连接图.在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：①②假定错误已纠正并且原电流方向不变，请在图中用笔画线，将电压线接入电路.7、为了测量未知电阻R x的电阻值，给你下列器材：电池组、一个开关、二个滑动变阻器(已知最大阻值为R0)、一个电压表、导线若干．(1)利用以上器材，请设计一个实验电路图(实验过程中不改变电压表的连接位置)．(2)请你写出测量R x的实验步骤和R x的表达式§7.3测量小灯泡的电阻——课堂练习答案1、断开多次测量，取平均值2、C3、b（或右） b（或右）4、C5、A6、①电流表正、负接线柱接错。

②变阻器两接头都接在金属杆上或变阻器接线柱接错。

③电压表并联在灯泡两端，正负接线柱接法正确。

测量小灯泡的电阻专题训练题1．(2011浙江湖州，16)某同学将一节旧电池、5欧的定值电阻、开关和电压表连接成图甲所示电路，发现开关断开和闭合时，电压表的示数有明显的不同。

他很好奇，在老师的帮助下他得知：干电池内部本身存在电阻，其情况相当于一节干电池与一电阻串联（如图乙虚线框内所示）。

当开关闭合后，干电池内部的电阻分到了一部分电压，从而提供给定值电阻的电压减小。

为了求证，他又进行了如下实验：①测出图甲所示电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1伏；②将定值电阻由5欧更换为12欧，测出电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1.2伏。

（1）该同学将定值电阻由5欧更换为12欧的想法是：当电路中定值电阻变大，电路中的电流变小，干电池内部电阻分到的电压变小。

实验①和②中测得的数据是否支持他的想法？＿＿＿＿（选填“支持”或“不支持”）（2）根据实验②测出的数据，计算出该干电池的内部电阻为＿＿＿欧。

答案：（1）支持（2）22．（2011浙江绍兴，33）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压值为6V，改变电阻R的阻值。

调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中，（1）在实验过程中，移动变阻器滑片时，眼睛注视（选填序号）A.变阻器滑片B.电压表示数C.电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是选填序号）A.10Ω 0.5AB.20Ω 1AC.50Ω 2A(4)乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是。

答案：（1）B (2)如图2所示：（3）C (4)电压（5）电阻R处有断路3．（2011年安徽省 19）在伏安法测量电阻R阻值的实验中： (1)为了完成实验，请将右图连成一个完整的实验电路图，并使滑动变阻器连入电路的阻值最大。

第三节测量小灯泡的电阻【重点难点提示】用电压表和电流表测量小灯泡的电阻的原理要测量小灯泡的电阻，应使小灯泡中通过电流，并且测出电流值和小灯泡两端的电压值，应用欧姆定律就能算出小灯泡的电阻．用电压表测出小灯泡两端的电压，用电流表测出小灯泡中的电流，根据欧姆定律算出小灯泡的电阻值的方法，叫做伏安法．【重点难点解析】1．伏安法测量小灯泡电阻的方法步骤实验电路图如图6-65所示.实验需要的器材：干电池三节、电压表、电流表、滑动变阻器、小灯泡和开关各一个，导线若干条．实验步骤：(1)按电路图连接实验电路．连接电路过程中，开关要处于断开状态．开关闭合前，滑动变阻器的滑片要处在使连入电路的电阻最大的位置．(2)检查无误后，闭合开关，移动滑动变阻器的滑片位置，三次改变变阻器连入电路的电阻值，分别读出三次的电压表和电流表的示数，把读取的数据填入下表中(3)算出三次小灯泡的电阻值，求出小灯泡电阻的平均值填入表中．(4)整理实验器材2．滑动变阻器在实验电路中的作用实验电路中接入的滑动变阻器的作用有两个：①开关闭合接通电路前，调节滑动变阻器的滑片位置，使滑动变阻器连入电路的电阻等于变阻器的最大电阻值，即使电路的电阻最大．开关闭合、电路连通时，电路中的电流最小，起到限制电流、保护电路，即保护电源、电表和用电器不致因电流过大而被损坏的作用．②连通电路后，移动滑动变阻器的滑片，通过改变接入电路的电阻，改变小灯泡两端的电压和电路中的电流，可以测量几组不同的电流和电压的数据，得到多个电阻测量值，从而可以通过取平均值的方法，去掉测量的偶然误差，提高电阻的测量精确度，这里滑动变阻器起到改变电路中电流的作用．3．灯丝电阻大小跟温度的关系用电压表和电流表测量小灯泡的电阻时，闭合开关后，通过调节滑动变阻器的滑片，使小灯泡两端的电压，即电压表示数等于小灯泡的额定电压或低于小灯泡的额定电压，获得几组电压和电流的数据．从实验数据可以看到：小灯泡中的电流随它两端电压的降低而减小．对比根据欧姆定律计算得出的几个电阻值，发现小灯泡两端电压越低，小灯泡中的电流越小，小灯泡的电阻越小．说明灯泡灯丝的电阻跟温度有关．温度越高，灯丝电阻越大；温度降低，灯丝电阻减小．大量实验事实告诉我们，金属导体的电阻随温度的升高而增大．【典型热点考题】例1要测一个标有“3.8V”字样小灯泡的电阻，除电源、导线、开关：(1)你选择的仪器还有_________________________________________.(2)在虚线框内画出实验电路图(3)若连接好电路闭合开关后，发现灯泡很亮，但随即又熄灭了，造成这种现象的原因可能是__________________________________.(2003年，甘肃) 分析与解答：根据欧姆定律，要测量小灯泡的电阻，就需要用电压表测量灯泡两端的电压，用电流表测量灯泡中的电流．为了减小测量的误差，需要测量三组对应的电压值和电流值，求得小灯泡电阻的平均值，这就需要在电路中串联接入滑动变阻器，通过移动滑片改变灯泡两端的电压和灯泡中的电流，以满足实验测量的要求．连接好电路闭合开关后，灯泡很亮，随即又熄灭了，说明灯泡两端电压超过了额定电压3.8V，灯泡中的电流很大，滑动变阻器连入电路的电阻很小或电源电压过高．由以上分析可得本题的答案：(1)选择的仪器还有电流表、电压表和滑动变阻器；(2)实验电路图如图6—65所示；(3)造成题述现象的原因可能是：①电源电压太高；②滑动变阻器连入电路的是金属杆两端的两个接线柱；③开关闭合前滑动变阻器的滑片没有处在使连入电路电阻最大的位置．点评：本题考查根据实际需求设计实验电路、选择实验器材的能力和根据欧姆定律分析电路故障的能力．解题时必须明确两点：①利用欧姆定律，把电阻的测量问题转化为电压和电流的测量问题；②利用欧姆定律，从电流大小的决定因素电压和电阻两个方面寻求灯泡过亮以至灯丝烧断的可能原因．例2 南京市某中学初三年级课外兴趣小组的同学．按照图6—67甲所示的实物连接图做“测定小灯泡的电阻”实验(小灯泡标有“2.5V”字样)，在实验过程中得到了如下表所示的一组U 和I 的数据：(1)根据实物图，在方框内画出对应的电路图．(2)灯泡正常发光时，电流表的示数如图6—67乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是_______Ω(小数点后保留一位数字)．(3)分析比较表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻________(选填“变大”、“变小”或“不变”)，进一步分析表明________________.(2002年，江苏)分析与解答：根据图6—67甲所示的实验电路可知，测定小灯泡的电阻采用的是伏安法．灯泡正常发光时，两端电压等于额定电压，为2.5V ，通过的电流等于电流表此时的示数，为0.32A ，小灯泡的电阻Ω===8.732.05.2V V I U R ．通过分析计算，六次实验测得的灯泡电阻依次是2.8Ω、4.5Ω、5.8Ω、6.7Ω、7.8Ω和8.80，由此可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻逐渐变大，灯丝的电阻随温度升高而变大．由以上分析可得本题的答案：(1)实验电路图如图6—68所示．(2)灯泡正常发光时，通过灯泡的电流是0．32A ，灯泡的电阻是7．8Ω；(3)灯丝电流逐渐增大的过程中，灯丝的电阻变大，灯丝电阻随温度升高而变大．点评：本题考查根据实验电路画出电路图的能力和读取电流表示数、分析处理实验数据、归纳总结得出实验结论的能力．题目创设了探究电学规律的实验情景，突出了对用科学的方法和态度获取结论的科学过程的考查，学习过程中要注意这方面能力的培养和提高．例3 某同学利用如图6—69甲所示的电路测定电阻x R 的阻值，所用滑动变阻器上标有“20Ω 2A”字样，电源电压不变．该同学实验步骤正确，闭合开关S ，观察到电流表的示数为0.14A ．当他把滑动变阻器的滑片移到中点位置(即滑动变阻器接入电路的电阻为10Ω)时，电压表、电流表的示数分别为2.5V 、0.20A ．接着他又移动滑片到某点A ，这时电压表、电流表的示数分别如图6—69乙(a)、(b)所示．(1)通过分析可知A 点在滑动变阻器中点的_______侧(选填“左”或“右”)．(2)请在下表中将该同学尚未记录的数据填写完整，并计算出电阻值．(计算电阻时，精确到0.1Ω)分析与解答：由实验电路图可知，待测电阻x R 和滑动变阻器串联，由于电路两端的总电压(即电源电压)不变，根据欧姆定律可得，电路中的电流和电路的电阻成反比．变阻器滑片在A 点时电路中的电流为0.18A ，小于在中点时电路中的电流，滑片在A 点时连入电路的电阻较大，A 点应在中点的右侧．滑片在中点位置时，变阻器两端电压V A R I U 0.21020.0222=Ω⨯==，电源电压V V V U U U x 5.40.25.222=+=+=．电阻Ω===5.1220.05.2222A V I U R x x ；电键S 闭合时，变阻器连入电路的电阻最大，为20Ω，变阻器两端电压V A R I U 8.22014.0111=Ω⨯==，电压表示数，即电阻两端电压V V V U U U x 7.18.25.411=-=-=，电阻Ω===1.1214.07.1111A V I U R x x ；变阻器滑片在A 点时x R 两端电压V U x 2.23=，通过的电流为A I 18.03=，Ω===2.1218.02.2333A V I U R x x ．电阻x R 三次测量值的平均值Ω=Ω+Ω+Ω=++=3.12)2.125.121.12(31)(31321x x x x R R R R ． 由以上分析得本题的答案是：(1)A 点在变阻器中点的右侧；(2)计算出的电阻值和电压值见下表：点评：本题考查用电压表和电流表测量电阻的实验操作技能和对实验数据的记录、分析、处理能力．解题的关键是要亲历实验过程，熟悉实验操作步骤，并能应用欧姆定律和串联电路的电流、电压特点分析处理实验数据．例4 现有两个电流表、一个电源、一个已知阻值为0R 的电阻、—个开关和—些导线，要用以上器材测—未知阻值的电阻x R ，要求开关接在干路上．(1)在下面虚线框内分别画出两种不同方法的电路图． (2)如果实验中电流表1A 、2A 的读数分别为1I 、2I ，请在横线上写对应的电阻x R 的表达式．(2003年，广州) 方法一：方法二：分析与解答：通常用伏安法测电阻需要电压表、电流表和滑动变阻器，由于题中没有提供电压表和滑动变阻器，所以需要用其他方法设计实验电路．两个电阻若串联在电路中，因电流相等，无法进行下面的测量，所以待测的电阻x R 和定值电阻0R 只有采用并联连接．由于两个电阻并联，用两个电流表测量电流可以从两条支路和干路三个位置选择其中两个位置进行测量，因此实验中测量电流可以有三种组合方式．方法一：实验电路图如图6—70甲所示， 未知电阻的阻值201I R I R x =．方法二：实验电路图如图6—70乙所示， 未知电阻的阻值1201I I R I R x -=．方法三：实验电路图如图6—70丙所示， 未知电阻的阻值1012)(I R I I R x -=．点评：本题是测定电阻的实验，试题跳出了常规的伏安法测电阻实验的固定模式，突出考查了学生的创新能力和设计实验电路的能力．解题的关键是理解和掌握并联电路的电流规律和电压规律，并能灵活运用这些知识把电阻的测量问题转化为两个电流的测量问题．【同步练习】1．有一个小灯泡标有4.2V 字样，要测定它正常发光时的电阻(约为3Ω)．已知电源电压为6V ．回答：(1)请在虚线框内画出电路图．(2)用笔画线，按电路图完成图6—73中甲图的器材连接．(3)闭合开关，手移动滑动变阻器滑片的同时，眼睛看_________表．(4)使电压表示数为_______V 时,电流表示数如图中乙图所示,其示数为_______A,算出小灯泡正常发光时的电阻R____Ω.2．要测出一未知电阻x R 的阻值.现有量程适当的电压表、电流表各一只，已知阻值为0R 的电阻一只，以及电源、若干开关和导线.请根据以下要求设计两种测量x R 阻值的方法．要求：(1)电压表、电流表，已知阻值的电阻0R 三个器材，每次只能选用两个；(2)测量器材在一种方法中可以使用两次(即可以测出电路中两个不同部分的值);(3)将实验电路图,测量的物理量及x R 的表达工分别填入下表.3．如图6—74所示是伏安法测小灯泡电阻的实物图．(1)要使滑动变阻器的滑片P右移时电流表示数变大，请在图6—74中将滑动变阻器正确接入电路；(2)若电压表、电流表示数如图6—75所示，则小灯泡的电阻为________Ω;(3)若伏安法测小灯泡电阻的实验方案与操作过程均正确，两表的示数如图6—76所示，你认为这个实验可以改进的地方是_____________________，你这样做的理由是_______________________________________．4．如图6—77(a)是伏安法测电阻的实验电路图．(1)在图中“○”内填上电表的符号．(2)依电路图连接如图6—77(b)的实物(导线不能交叉)．(3)某同学某次实验中两表示数如图6-77(c)所示，则这时灯泡的电阻是____________Ω．)5．晓明同学在实验室里做电学实验的电路如图6—78所示，实验中电源电压保持不变，R为定值电阻．(1)开关S闭合前，滑动变阻器的滑片P应滑到_______端．(2)闭合开关试触时，发现电流表和电压表出现了如图6—79所示的情况，这是因为：电流表__________，电压表___________________________________.(3)在他排除故障后，实验记录数据如下表：通过数据分析得出的结论是：_____________________．利用这一电路还能完成的实验是：_________________________．6．用6—80是—位同学为测量小灯泡的电阻而连的电路．(1)检查其错误，并画线改正．(2)用改正后的电路测量小灯泡的电阻得到如下表格中的数据：仔细观察该组数据，可以得出初步结论：___________________．(2002年，海南)7．在用电压表和电流表测电阻的实验中，用滑动变阻器改变被测电阻两端的电压，读取几组电压值和电流值，算出电阻，最后求出电阻的平均值．若被测电阻的阻值约为30Ω，备有：电流表1个，0～0.6A 、0～3A 两个量程；电压表1个，0～3V 、0～15V 两个量程；电源四种，电压分别为1.5V 、3V 、6V 、15V ；导线若干．(1)画出实验电路图；(2)为了组成实验电路，还需要的器材是：_______________________；(3)为了减小电表读数时的误差，要求在几次测量中，电表指针的示值大于量程的32．则电源应选用________V ，电压表应选用________挡量程，电流表应选用_______________挡量程．8．用伏安法测小灯泡L 的电阻，电路连接如图6—81甲所示．(1)为使滑动变阻器接入电路的电阻值最大，开关S 闭合前，应将滑片P 移至________端(填“A”或“B”)．(2)开关S闭合后，移动滑片P，当电压表的示数方2.4V时，电流表的示数如图6—81乙所示，通过小灯泡的电流是_______A，小灯泡L的电阻是______Ω.(3)小明和小红在做实验时分别遇到以下问题，请你帮助分析出现问题的原因．小明连接的实验电路正确，但灯不亮，电压表示数接近电源电压，而电流表无示数，原因是____________________.小红连接的实验电路有误，闭合开关后，灯泡发光，电流表、电压表均有示数，但无论怎样移动滑片，两表的示数都不变，错误可能是_______________．参考答案1．(1)略；(2)略；(3)电压；(4)4．2；1.2；3.52．3．(1)线头接在B接线柱上；(2)10；(3)电流表换用0～0.6A量程，可以减小测量的误差 4．(1)略；(2)略；(3)4.7 5．(1)b；(2)正负接线柱接反，使用的量程太小；(3)导体的电阻一定时，导体中的电流和它两端的电压成正比；测量小灯泡的电阻 6．(1)滑动变阻器的接线柱接错了，连入的是金属杆两端的两个接线柱(改正后的图略)；(2)对于同—个导体，它两端的电压和通过的电流的比值是—定值，不随它两端的电压和通过它的电流的变化而改变 7．(1)略；(2)滑动变阻器和开关；(3)15，0～15V，0～0.6A 8．(1)A；(2)0.3，8；(3)灯泡灯丝断了，滑动变阻器接入电路的是金属杆两端的或是电阻线两端的两个接线柱。

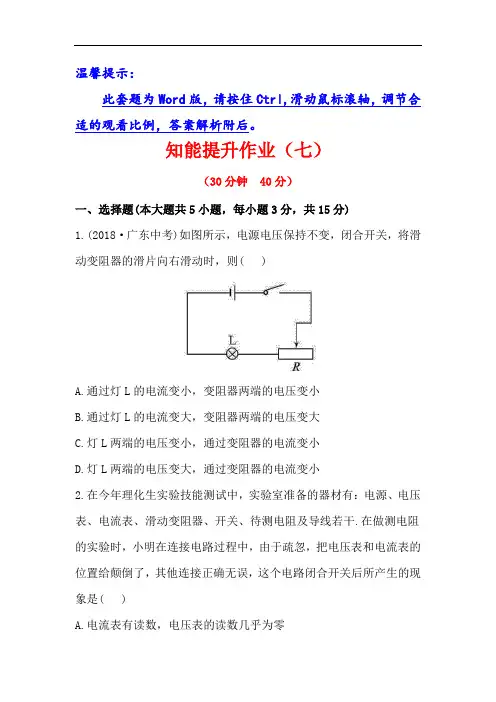

温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。

知能提升作业（七）（30分钟 40分）一、选择题(本大题共5小题，每小题3分，共15分)1.(2018·广东中考)如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则( )A.通过灯L的电流变小，变阻器两端的电压变小B.通过灯L的电流变大，变阻器两端的电压变大C.灯L两端的电压变小，通过变阻器的电流变小D.灯L两端的电压变大，通过变阻器的电流变小2.在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干.在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其他连接正确无误，这个电路闭合开关后所产生的现象是( )A.电流表有读数，电压表的读数几乎为零B.电压表将被烧坏C.电压表有读数，电流表的读数几乎为零D.电流表将被烧坏3.(2018·百色中考)在测量小灯泡电阻的实验中，小明按如图所示的电路图连接好电路后，闭合开关，发现灯不亮，电流表没有示数，电压表有示数.电路中的故障可能是( )A.灯泡发生短路B.灯泡发生断路C.变阻器R发生短路D.变阻器R发生断路4.如图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数不变，电流表示数变小5.(2018·福州中考)如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )二、填空题(本大题共4小题，每空2分，共14分)6.(2018·济宁中考)小明按图甲所示的电路图连接实验电路，测量电阻R的阻值，闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻R的阻值为__________Ω.7. 某导体电阻为20 Ω，若通过该导体的电流为0.3 A,该导体两端的电压为_________V.当该导体两端电压为3 V时,该导体电阻为_________Ω.8.如图是关于电阻A、B的I-U图象.由图可知,电阻值较大的电阻是________Ω.若将A、B两电阻并联后接在电压为2 V的电源两端,则并联电路干路中的电流是_______A,此时电路总电阻是________Ω.9.(2018·河南中考)在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0.6 A以及0～3 A).闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同.已知电流表A2的示数为0.2 A,R2=20 Ω,则电阻R1的阻值为________Ω.三、实验探究题(11分)10.(2018·赤峰中考)用如图所示电路测量小灯泡的电阻.(1)图中只有一根导线连接错误,在连接错误的导线上打“×”，然后用笔画线代替导线画出正确连接方法.(2)按图中改正后的实物电路连接情况，在图中虚线框内画出相应的电路图.(3)电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半.虽然这样也能读出电流值计算小灯泡的电阻，但为了提高精确度，应对电路连接做如下改进________________________________________________________________________________ ________.(4)电路改进后，某一时刻，电压表、电流表示数如图所示，此时小灯泡的电阻为 __________Ω.答案解析1. 【解析】选C.灯L与滑动变阻器串联，将滑动变阻器的滑片向右滑动时，连到电路中的电阻变大，由欧姆定律知，电路中的电流随电阻的变大而变小，由U=IR知，灯L两端的电压变小，而串联电路中总电压等于各个用电器两端的电压之和，故滑动变阻器两端的电压变大.所以选C.2. 【解析】选C.电流表相当于导线，会把待测电阻短路，电压表串联在电路中，其示数等于电源电压，但电压表几乎不通电流，电流表示数为零，故C对.3. 【解析】选B.闭合开关，电压表有示数，说明灯泡不可能短路，变阻器不会发生断路，A、D错误，又因为灯泡不发光，故一定是灯泡处出现问题，故只能是灯泡断路，B正确，若变阻器发生短路，则电路中仍有电流，小灯泡仍会发光，故C 项错误.4. 【解析】选A. 闭合开关S ，向左移动滑片P 的过程中,滑动变阻器接入电路中的阻值变大，根据公式I=U/R 可知,电路中电流变小；因为电流变小，定值电阻R 0两端电压变小，电源电压不变，滑动变阻器两端电压变大.5. 【解析】选C.A 项中，I 0＝I x ，即：120x U U R R =，得2x 01UR R U =，A 可行；B 项中，U 0＝U x ，即I 1R 0＝I 2R x ，得1x 02I R R I =，B 可行；C 项中，电流表能测出R x 的电流，但无法知道R x 两端的电压，故C 不可行；D 项中，开关S 、S 1闭合时，电压表测出电源电压U ，S 闭合、S 1断开时，R 0与R x 串联，电压表测出R x 两端电压U x ，I 0＝I x ，即x x0xU U U R R -=，得xx 0xU R R U U =-，D 可行. 6. 【解析】由题图知R 两端电压为1.4 V ，流过R 的电流为0.28 A ，则R 的阻值U 1.4 VR 5.I 0.28 A===Ω 答案：57. 【解析】U=IR=0.3 A ×20 Ω=6 V;导体电阻是导体本身的性质,不随导体两端电压的改变而改变,所以导体两端电压为3 V 时,该导体电阻为20 Ω. 答案：6 208. 【解析】图象中横坐标表示电压,纵坐标表示电流,当电压为2 V 时,I A =0.4 A,I B =0.2 A,故A B A B U 2 V U 2 V R 5,R 10,I 0.4 A I 0.2 A===Ω===Ω所以B 的电阻较大,为10 Ω.当两电阻并联在2 V 的电源上时,电压相等均为2 V,干路电流I=I A +I B =0.4 A+0.2 A=0.6 A.此时U 2 V R 3.33I 0.6 A===Ω总. 答案：10 0.6 3.339. 【解析】分析电路图可知：R 1、R 2并联， 测电路的总电流， 测R 2支路的电流，根据并联电路的电流关系可知，干路电流大于任何一个支路的电流，又因为两表的指针偏转的角度相同，所以 的示数I=0.2 A ×5=1.0 A ，所以通过R 1的电流I 1=I-I 2=1.0 A-0.2 A=0.8 A,又因为U 1=U 2=I 2R 2=0.2 A ×20 Ω=4 V,所以111U 4 V R 5I 0.8 A===Ω. 答案：510. 【解析】图中电压表并联在小灯泡和滑动变阻器两端，所测量的电压为总电压，移动滑动变阻器时，电压表示数不变，所以连接错误，应改接在小灯泡两端.闭合开关，无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半，说明电流表接在大量程上，读数误差较大，应改接在0.6 A 量程上.根据两表盘可读得电压U=2.7 V ，电流I=0.3 A ，则小灯泡的电阻U 2.7 VR 9I 0.3 A===Ω. 答案：(1)、(2)如图所示(4)9。
