兰州欣欣茗园住宅小区智能化LED设计方案

设计单位：甘肃兰太信息科技限公司 ADD：兰州市东岗东路2398号 2 一、技术方案

一、工程概述

项目施工地点：兰州欣欣茗园住宅小区

显示屏一：P10室外单色LED显示屏

有效显示面积：长4000mmＸ高2880mm =11.52平米

显示屏二：P10户外单色屏

有效显示面积：长2880mmＸ高1920mm = 5.52平米（3块）

文

字

传

送

播出机

二、系统原理

上图所示，显示系统为异步显示系统，异步显示系统即在计算机上通过编辑软件编辑好屏幕内容后发送到大屏上面在大屏上显示，然后计算机就可以做其他工作或关机，不占用计算机。这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台PC计算机内含发送软件。 LED显示屏

计算机串口 控制卡 健隆--世界知名品牌 亚洲龙头企业

兰州欣欣茗园住宅小区智能化LED设计方案

设计单位：甘肃兰太信息科技限公司 ADD：兰州市东岗东路2398号 3 播出机一方面负责显示内容的信息收集，并将待显示的内容按LED屏要求的特定格式和一定的播出顺序向控制板上发送，控制卡将接收到的信息自动分配到LED显示屏的每个显示单元，并向显示屏提供完成显示所需要的各种信号。屏体是LED最终显示单元，它由LED显示模块框架、电源和各种信号连线而构成。

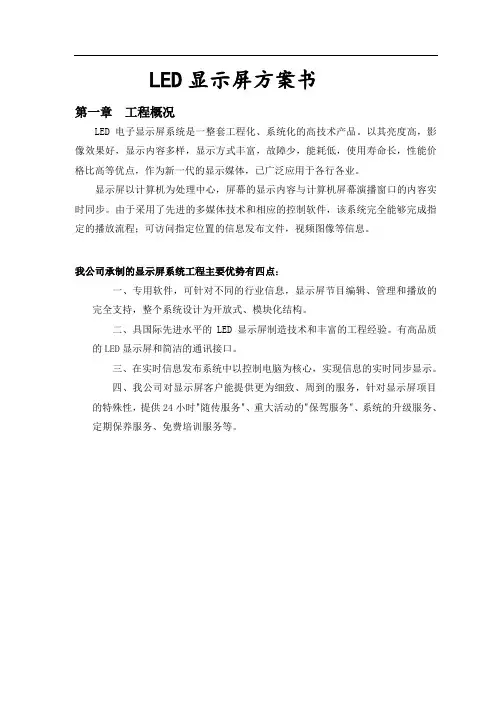

LED显示屏方案书

第一章 工程概况

LED电子显示屏系统是一整套工程化、系统化的高技术产品。以其亮度高，影像效果好，显示内容多样，显示方式丰富，故障少，能耗低，使用寿命长，性能价格比高等优点，作为新一代的显示媒体，已广泛应用于各行各业。

显示屏以计算机为处理中心，屏幕的显示内容与计算机屏幕演播窗口的内容实时同步。由于采用了先进的多媒体技术和相应的控制软件，该系统完全能够完成指定的播放流程；可访问指定位置的信息发布文件，视频图像等信息。

我公司承制的显示屏系统工程主要优势有四点:

一、专用软件，可针对不同的行业信息，显示屏节目编辑、管理和播放的完全支持，整个系统设计为开放式、模块化结构。

二、具国际先进水平的LED显示屏制造技术和丰富的工程经验。有高品质的LED显示屏和简洁的通讯接口。

三、在实时信息发布系统中以控制电脑为核心，实现信息的实时同步显示。

四、我公司对显示屏客户能提供更为细致、周到的服务，针对显示屏项目的特殊性，提供24小时"随传服务"、重大活动的"保驾服务"、系统的升级服务、定期保养服务、免费培训服务等。

第二章、LED屏体设计

一、设计说明

（单红LED显示屏事例图片）

双色LED显示屏事例图片

功能特点：

显示屏不仅可以与计算机同步显示信息，还具有脱机显示方式。在这种方式之下，在用户将要显示的内容传至显示部分后，计算机就不必继续介入显示过程，显示系统就可以根据用户设定的模式显示信息。半户外单色LED显示屏,可显示各种图形、文字等信息，配有十几种循环变化方式。屏体表面平整、显示均匀、发光亮度好、显示效果清晰稳定。显示屏全部采用高亮度发光点阵模块和进口元器件组装生产。具有高亮度、宽视觉、长寿命、重量轻、模块化结构、安装方便、易于维护等特点。

技术特点：

（1）可以显示丰富的字体，显示图形，字体大小可以随意变化。

（2）可以由计算机控制，也可以脱机工作。

（3）一机多控功能，一台PC机可控多块显示屏，功能强大。

项目实施方案

第一节 系统调试方案

为了提高LED显示屏质量，提高工作效率，我公司特为本项目制定了规范的调试工作流程，调试一般步骤为：

备料

确定调试场地、摆放模块

系统安装、连接

通电调试

老化

自检

报检

发货

布线

模块拼装

设备、系统连接

检测、调试、老化

培训

交付

第二节 调试过程的步骤具体规范

备料

➢ 备料前应先仔细阅读显示屏计划书，根据计划书明确显示屏的规格、大小，以及其他附带的特殊要求。

➢ 打印备料清单，参考以往类似工程，检查有无遗漏。

➢ 领料时应分类标明，易损坏的东西应显著标识，领料后应对照备料清单再核对一次，确保无误。核对完成以后应对所有包装编号，以便查找。

➢ 准备屏体所用的软件程序及事先需写好程序的芯片，应测试。

确定调试场地，摆放模块

➢ 根据模块大小选择电源便利、可靠且无干扰的场地。

➢ 调试场地应有健全的防静电设施。

➢ 模块调试完成以后，摆放应有保护措施，以防模块受损。

系统安装、连接 ➢ 准备调试用的计算机并安装显卡、通讯卡。

➢ 准备控制板、控制电源、5V、220V总线，调试用的通讯线。

➢ 摆放要调试的模块，打开后盖连接信号线，以及5V、220V电源总线，连接完成以后要仔细检查以下事项：

▪ 控制5V电源有无短路现象；

▪ 驱动电源有无短路现象；

▪ 220V输入火、零之间阻值是否正常；

▪ 直流电源地与外壳是否短路；

▪ 220V火、零是否与外壳短路；

▪ 各个接线端子一一用螺丝刀紧固检查一遍；

▪ 各个模块外壳地是否连在一起，信号地是否连在一起；

▪ 检查箱体后盖开合时有无夹线现象，模块上的电源线有无破损现象。

➢ 完成以上检查事项后，检查所接的220V电源输出电压是否正常，开关是否可靠，然后断开电源盒，接模块调试的220V电源。

➢ 连接计算机上的通讯卡及com口（通过422／322转接）到控制板上的通讯线，并且检查：A. 显示到通讯卡的50P扁平线连接的可靠性；B. 显卡、通讯卡上的螺丝是否已紧固；C. 422／232转换头上的螺丝是否紧固；D. 通讯线两端的螺丝是否已紧固。

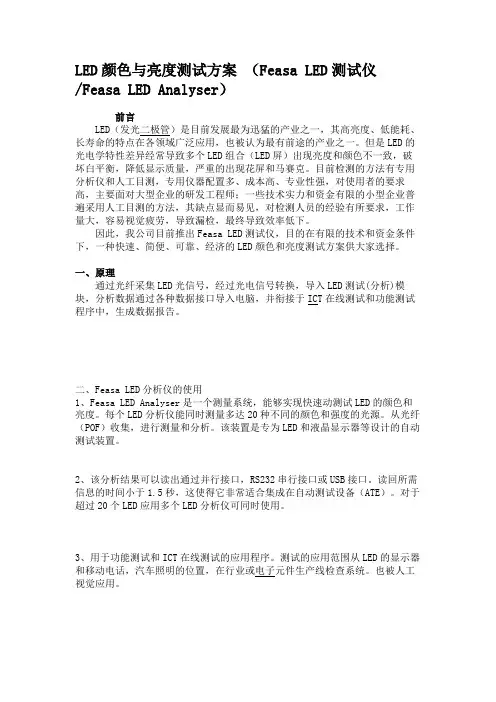

LED颜色与亮度测试方案 （Feasa LED测试仪/Feasa LED Analyser）

前言

LED（发光二极管）是目前发展最为迅猛的产业之一，其高亮度、低能耗、长寿命的特点在各领域广泛应用，也被认为最有前途的产业之一。但是LED的光电学特性差异经常导致多个LED组合（LED屏）出现亮度和颜色不一致，破坏白平衡，降低显示质量，严重的出现花屏和马赛克。目前检测的方法有专用分析仪和人工目测，专用仪器配置多、成本高、专业性强，对使用者的要求高，主要面对大型企业的研发工程师；一些技术实力和资金有限的小型企业普遍采用人工目测的方法，其缺点显而易见，对检测人员的经验有所要求，工作量大，容易视觉疲劳，导致漏检，最终导致效率低下。

因此，我公司目前推出Feasa LED测试仪，目的在有限的技术和资金条件下，一种快速、简便、可靠、经济的LED颜色和亮度测试方案供大家选择。

一、原理

通过光纤采集LED光信号，经过光电信号转换，导入LED测试(分析)模块，分析数据通过各种数据接口导入电脑，并衔接于ICT在线测试和功能测试程序中，生成数据报告。

二、Feasa LED分析仪的使用

1、Feasa LED Analyser是一个测量系统，能够实现快速动测试LED的颜色和亮度。每个LED分析仪能同时测量多达20种不同的颜色和强度的光源。从光纤（POF）收集，进行测量和分析。该装置是专为LED和液晶显示器等设计的自动测试装置。

2、该分析结果可以读出通过并行接口，RS232串行接口或USB接口。读回所需信息的时间小于1.5秒，这使得它非常适合集成在自动测试设备（ATE）。对于超过20个LED应用多个LED分析仪可同时使用。

3、用于功能测试和ICT在线测试的应用程序。测试的应用范围从LED的显示器和移动电话，汽车照明的位置，在行业或电子元件生产线检查系统。也被人工视觉应用。

三、Feasa LED测试仪的优势
