机械制图基础知识培训
一、 培训范围
主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。
二、培训目的
了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项，能够读懂基本的零件图、装配图，以及绘制简单的零件图。
三、培训内容

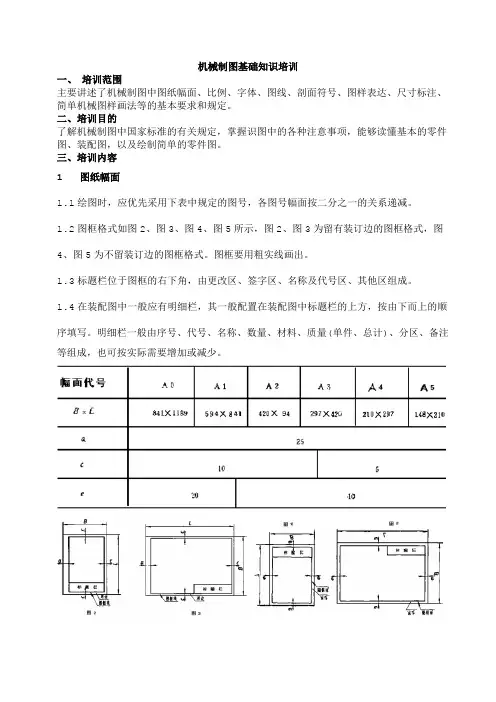

1 图纸幅面
1.1绘图时，应优先采用下表中规定的图号，各图号幅面按二分之一的关系递减。
1.2图框格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。图框要用粗实线画出。
1.3标题栏位于图框的右下角，由更改区、签字区、名称及代号区、其他区组成。
1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方，按由下而上的顺序填写。明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成，也可按实际需要增加或减少。
2 比例
2.1制图时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。
2.2绘制图样应采用下表中规定的比例。
2.3注意：
1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。当某个视图需要采用不同的比例时，必须另行标注。
2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图。
4）图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。
3 字体
3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。汉字应用长仿宋体书写。
3.2字体的号数，即字体的高度（单位为毫米），分为20、14、10、7、5、3.5、2.5七种。字体的宽度约等于字体高度的三分之二。
3.3用作指数、分数、极限偏差、注脚等的数字及字母，一般采用小一号字体。
机械制图基础知识培训
作者 Lyzsy2005 浏览 8748 发布时间 12/12/04
一、 培训范围
主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。
二、培训目的
了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项，能够读懂基本的零件图、装配图，以及绘制简单的零件图。
三、培训内容
1 图纸幅面
1.1绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减。
1.2图纸应画有图框，其格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。在图纸上必须用粗实线画出图框。
1.3为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏。 标题栏应位于图框的右下角， 看图方向应与标题栏方向一致。标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少。
1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方，按由下而上的顺序填写。明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成，也可按实际需要增加或减少。
2 比例
2.1绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。
2.2绘制图样一般采用下表中规定的比例。
2.3注意：
1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。当某个视图需要采用不同的比例时，必须另行标注。
2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图。
4）图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。
3 字体
3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。汉字应用长仿宋体书写。
1 机 械 制 图 基 础 知 识

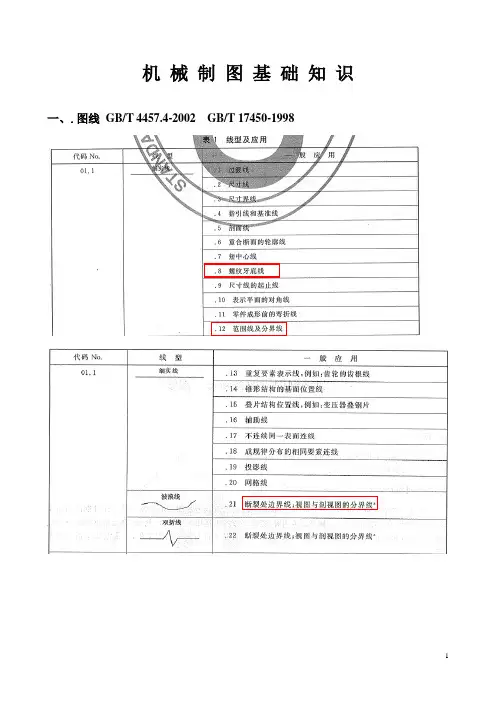

一、.图线 GB/T 4457.4-2002
GB/T 17450-1998 2 3 4 5
注：粗虚线和粗点画线的选用
（1） 两种粗线都用来指示零件上的某一部分有特殊要求。但应用场合不尽相同。粗虚线专门用于指示该表面有表面处理要求。（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。）
（2） 粗点画线是限定范围的表示线 常见于以下场合：
a. 限定局部热处理的范围（如上图）
b. 限定不镀（涂）范围（如下左图）
c. 限定形位公差的被测要素和基准要素的范围（如下右图）
6 7 二、视图 GB/T 17451-1998 GB/T 4458.1-2002
1.按第一角法配置的六个基本视图
2.局部视图
1）按基本视图的配置形式配置
2）按向视图的配置形式配置
不要
“向”字 8
三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002 9
10
11
四、简化画法 GB/T 16675.1-1996
1.管子
1）可仅在端部画出部分形状，其余用细点画线画出其中心线
2）可用与管子中心线重合的单根粗实线表示。 图形不对称时，移出断面不得画在中断处 12
2.
五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995
GB/T 197-2003
13 无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。
14
根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下： 15
六、弹簧表示法 GB/T 4459.4-2003 16
17
七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-2003
1.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。（如下图）
机械制图基础知识
1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
