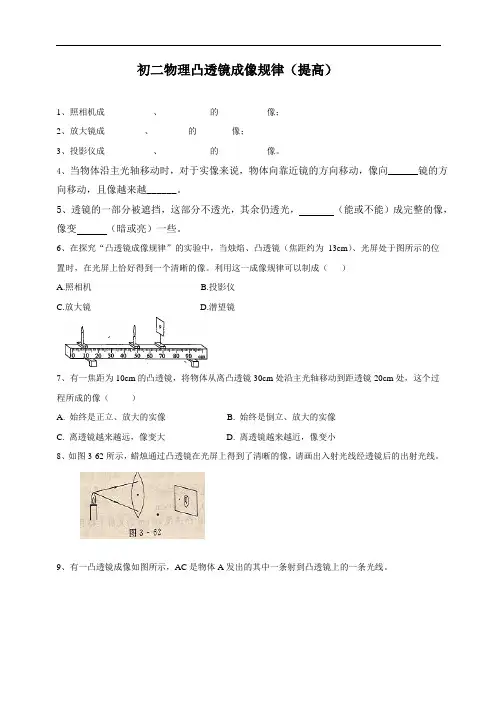

初二物理凸透镜成像规律（提高）
1、照相机成___________、___________的___________像；
2、放大镜成_________、________的________像；
3、投影仪成___________、___________的___________像。
4、当物体沿主光轴移动时，对于实像来说，物体向靠近镜的方向移动，像向______镜的方向移动，且像越来越______。
5、透镜的一部分被遮挡，这部分不透光，其余仍透光， （能或不能）成完整的像，像变 （暗或亮）一些。
6、在探究“凸透镜成像规律”的实验中，当烛焰、凸透镜（焦距约为13cm）、光屏处于图所示的位置时，在光屏上恰好得到一个清晰的像。利用这一成像规律可以制成（ ）
A.照相机 B.投影仪
C.放大镜 D.潜望镜
7、有一焦距为10cm的凸透镜，将物体从离凸透镜30cm处沿主光轴移动到距透镜20cm处，这个过程所成的像（ ）
A. 始终是正立、放大的实像 B. 始终是倒立、放大的实像
C. 离透镜越来越远，像变大 D. 离透镜越来越近，像变小
8、如图3-62所示，蜡烛通过凸透镜在光屏上得到了清晰的像，请画出入射光线经透镜后的出射光线。
9、有一凸透镜成像如图所示，AC是物体A发出的其中一条射到凸透镜上的一条光线。
（1）请做出这条光线经过凸透镜后的折射光线
（2）如果AB向左移动，则它的像将向______移动，所成的像将变______
主光轴上有刻度，每一小格代表1cm，请你根据作图读出凸透镜的焦距为______m。

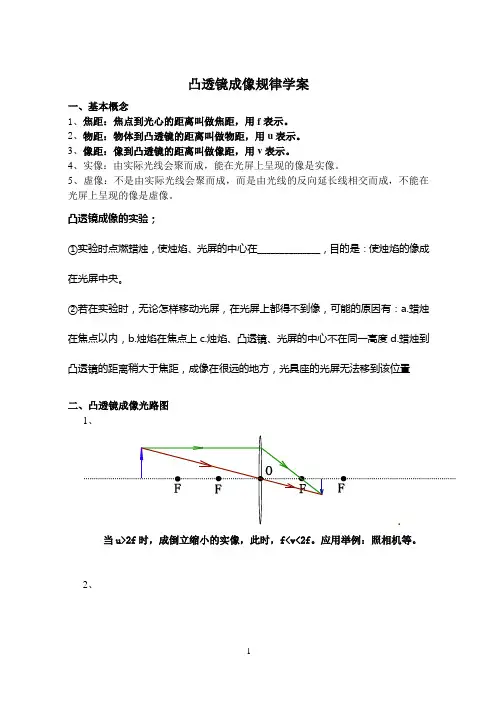

1 凸透镜成像规律学案
一、基本概念
1、焦距：焦点到光心的距离叫做焦距，用f表示。
2、物距：物体到凸透镜的距离叫做物距，用u表示。
3、像距：像到凸透镜的距离叫做像距，用v表示。
4、实像：由实际光线会聚而成，能在光屏上呈现的像是实像。
5、虚像：不是由实际光线会聚而成，而是由光线的反向延长线相交而成，不能在光屏上呈现的像是虚像。
凸透镜成像的实验；
①实验时点燃蜡烛，使烛焰、光屏的中心在______________，目的是：使烛焰的像成在光屏中央。
②若在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：a.蜡烛在焦点以内，b.烛焰在焦点上c.烛焰、凸透镜、光屏的中心不在同一高度d.蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置
二、凸透镜成像光路图
1、
当u>2f时，成倒立缩小的实像，此时，f
2、 2
当u=2f时，成倒立等大的实像，此时，v=2f。此点为成实像大小的分界点。
3、
当f2f。应用举例：投影仪等。
4、
当u=f时，不成像。此点为成像虚实的分界点。
5、 3
当u
三、凸透镜成像规律（此表必须熟练记忆）
物距(u)与焦距(f)的关系 像 的 性 质 像距(v)与焦距(f)的关系 应用举例 像与物相对透镜的位置 正倒 大小 虚实
u>2f
u=2f
f
u=f
u
说明：1、当u=2f时成等大的像，u>2f时成缩小的像，u<2f时成放大的像，所以，u=2f是成像大小的分界点。
2、当u=f时，既不能成实像也不能成虚像，u>f时成实像，u
3、成等大的像时，物距等于像距；成放大的像时，像距大于物距；成缩小的像时，像距小于物距。
4、实像总是倒立的，像和物在透镜的两侧；虚像总是正立的，像和物在透镜的同侧。
注意：凹透镜始终成缩小、正立的虚像。
4
(1)凸透镜所成的实像必倒立，且物与像分居透镜的两侧，可以是放大的、等大的或缩小的；成虚像必正立，且物与像位于透镜的同侧，一定是放大的。

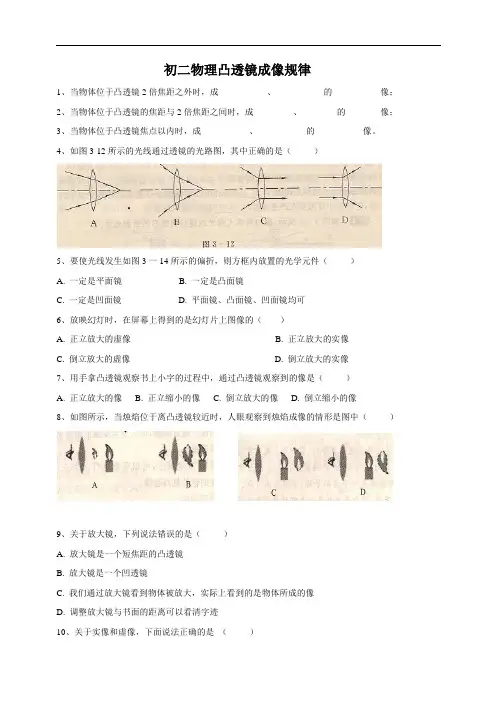

初二物理凸透镜成像规律
1、当物体位于凸透镜2倍焦距之外时，成___________、___________的___________像；
2、当物体位于凸透镜的焦距与2倍焦距之间时，成_________、________的________像；
3、当物体位于凸透镜焦点以内时，成___________、___________的___________像。
4、如图3-12所示的光线通过透镜的光路图，其中正确的是（ ）
5、要使光线发生如图3一14所示的偏折，则方框内放置的光学元件（ ）
A. 一定是平面镜 B. 一定是凸面镜
C. 一定是凹面镜
D. 平面镜、凸面镜、凹面镜均可
6、放映幻灯时，在屏幕上得到的是幻灯片上图像的（ ）
A. 正立放大的虚像 B. 正立放大的实像
C. 倒立放大的虚像 D. 倒立放大的实像
7、用手拿凸透镜观察书上小字的过程中，通过凸透镜观察到的像是（ ）
A. 正立放大的像 B. 正立缩小的像 C. 倒立放大的像 D. 倒立缩小的像
8、如图所示，当烛焰位于离凸透镜较近时，人眼观察到烛焰成像的情形是图中（ ）
9、关于放大镜，下列说法错误的是（ ）
A. 放大镜是一个短焦距的凸透镜
B. 放大镜是一个凹透镜
C. 我们通过放大镜看到物体被放大，实际上看到的是物体所成的像
D. 调整放大镜与书面的距离可以看清字迹
10、关于实像和虚像，下面说法正确的是 （ ）
A. 虚像是人的幻觉，并没有光线进入人眼

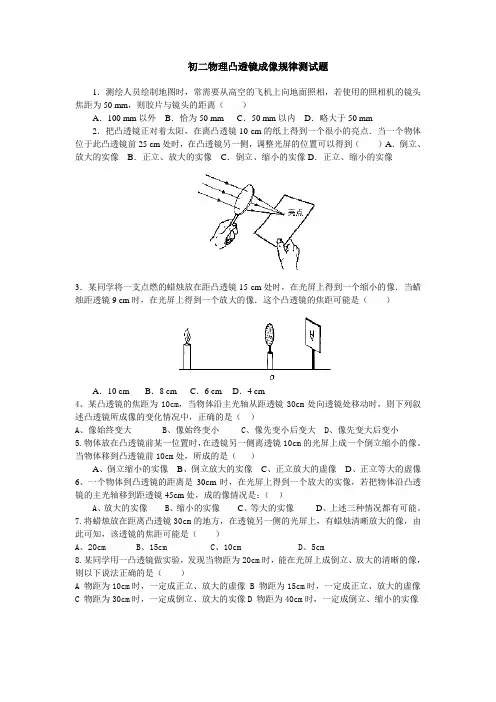

初二物理凸透镜成像规律测试题
1．测绘人员绘制地图时，常需要从高空的飞机上向地面照相，若使用的照相机的镜头焦距为50 mm，则胶片与镜头的距离（ ）
A．100 mm以外 B．恰为50 mm C．50 mm以内 D．略大于50 mm
2．把凸透镜正对着太阳，在离凸透镜10 cm的纸上得到一个很小的亮点．当一个物体位于此凸透镜前25 cm处时，在凸透镜另一侧，调整光屏的位置可以得到（ ）A．倒立、放大的实像 B．正立、放大的实像 C．倒立、缩小的实像D．正立、缩小的实像
3．某同学将一支点燃的蜡烛放在距凸透镜15 cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9 cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是（ ）
A．10 cm B．8 cm C．6 cm D．4 cm
4、某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜处移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（ ）
A、像始终变大 B、像始终变小 C、像先变小后变大 D、像先变大后变小
5.物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm的光屏上成一个倒立缩小的像。当物体移到凸透镜前10cm处，所成的是（ ）
A、倒立缩小的实像 B、倒立放大的实像 C、正立放大的虚像 D、正立等大的虚像
6、一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距透镜45cm处，成的像情况是：（ ）
A、放大的实像 B、缩小的实像 C、等大的实像 D、上述三种情况都有可能。
7.将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（ ）
A、20cm B、15cm C、10cm D、5cm
