简述起动机不运转故障诊断排除步骤

汽车维修2020.2迈腾轿车起动机不运转故障检修方法黎世锟全国职业院校技能大赛是教育部发起并牵头，专业覆盖面最广，参赛选手最多，社会影响最大，是职业院校的“高考”，每年数以万计的师生为之奋斗。

现以大赛指定用车大众迈腾的经典疑难故障为案例进行剖析，以飨读者。

一、故障现象2019广西电力职业技术学院汽车检测技能大赛暨2019全国职业院校技能选拔赛中精心设计了一辆2018款一汽大众迈腾2.0轿车的故障。

进入驾驶室，打开点火开关，仪表盘指示灯正常，踩下制动踏板按下起动键，起动发动机，起动机不运转，起动机内无触点吸合的声音。

二、电路分析查阅大众迈腾轿车起动系统电路图如图1所示。

大众迈腾轿车起动机运行的首要条件是先经过内部防盗系统确认当前钥匙是否为已授权，如果验证为已授权，则将解除防盗并接通15电源，同时发动机控制单元J623将解除点火和燃油限制。

具体原理分析：驾驶员打开点火开关，进入及起动许可控制单元J965开始处理信号，一方面通过单线唤醒J519，另外一方面唤醒舒适CAN总线系统，查询防盗锁止系统是否为有授权钥匙。

如果为授权钥匙，则防盗锁止系统控制单元发送解锁命令，打开电子转向柱、唤醒舒适总线点亮仪表、唤醒汽车整个动力总线系统。

通过上述成功完成发动机控制单元和仪表控制单元的数据比较后，防盗锁止系统颁发起动许可指令。

当变速杆处于P位或N位，驾驶员踩制动踏板，按下一键起动按钮，点火开关信号传输给进入和起动许可控制单元J965，J965将起动允许信号通过T40/15端子传至发动机控制单元J623的T91/60端子，J623则接通起动继电器J906和J907线圈接地回路。

起动继电器J906的71端子和J907的82端子同时由保险丝架C的SC49熔丝供电，通过D52连接点分开，分别提供J906、J907起动继电器线圈电源，在发动机控制单元J623的T91/87和T91/88接地瞬间起动继电器线圈工作，J906和J907触点均闭合，电源+30由保险架SB的B1端子进入，通过起动继电器J906触点进入起动继电器J907触点，再流过SB23(30A)熔丝，最后从保险架SB的23A端子出来，将电源供给起动机B电磁线圈50端子，起动机电磁线圈工作，离合器甩出，起动机电磁继电器触点闭合，蓄电池+B大电流通过起动机B的30端子进入起动机转子和定子，起动机运转，带动飞轮旋转进而起动发动机。

852024/02·汽车维修与保养栏目编辑：高中伟******************◆文/山东 吴明达 鲁学柱 栾敏大众迈腾是一汽大众旗下的畅销B级车型，市场保有率较高。

该车配备大众经典EA888发动机，此款发动机在速腾、迈腾、途观、A4L、Q3、Q5等车型上都有配置。

启动机不运转是该款发动机常见的典型故障之一。

当今汽车电子技术发展迅速，启动系统已不再是单纯的，由点火开关控制的简单电路，而是由防盗系统、启动条件、启动相关线路等构成的复杂系统。

对于汽车维修人员来说，必须掌握启动系统控制逻辑，才能有效进行故障诊断。

本文将从防盗系统、启动条件、启动机相关线路等方面进行详细说明，并通过具体故障案例加以分析。

——以大众迈腾B8发动机为例图1 启动系统工作原理摘要：本文以大众迈腾B8发动机为例，介绍发动机启动系统工作原理及其常见故障。

通过不同故障案例，总结启动系统故障排除方法和诊断思路。

在诊断过程中，严谨的诊断思路对于维修人员极为重要，本文从故障现象描述、分析故障可能原因、故障诊断、故障机理分析4个方面进行详细说明。

通过分析，建立起诊断思路，为职业院校师生和汽车维修从业人员提供一定的参考信息。

栏目编辑：高中伟******************一、启动系统工作原理1.防盗系统工作过程迈腾B8防盗系统主要包括智能钥匙、无钥匙进入及启动系统J965、一键启动开关E378、低频天线、车载电网控制单元J519、仪表控制单元J285(内设防盗锁止系统控制单元J362)、电子转向柱锁J764、发动机控制单元J623、双离合变速器控制单元J743、数据总线诊断接口J533、FAZIT中心数据库等。

如图1所示，驾驶员携带智能钥匙进入车内，按下一键启动开关E378，无钥匙进入及启动系统J965接收到接地信号，通过舒适CAN总线向仪表控制单元J285发送上电请求信息，后者询问其是否有合法钥匙，无钥匙进入及启动系统J965激活车内低频天线(125kHz)，发送一个查询码给已匹配的钥匙，同时通过硬线唤醒车载电网控制单元J519。

起动机常见故障的诊断与排除
1、起动机不转
故障现象：蓄电池电量充分，导线连接正常，接通点火开关后起动机不转。

故障部位：起动机、组合继电器和连接导线与开关等。

排解方法：
（1）检查导线的连接状况，开关的工作状况。

（2）推断故障在起动机还是在组合继电器：用导线短接起动机电磁开关上的两接线柱，起动发动机，假如起动机运转，故障在组合继电器；若电动机不转，故障在起动机。

（3）推断故障在电动机还是在电磁开关：用导线短接起动机上两主接线柱，假如电动机运转，故障在电磁开关，否则。

故障在电动机。

起动机不运转推断步骤
2、起动机运转无力
故障现象：起动机转动缓慢无力，带动发动机困难或接通起动开关后，起动机只有“卡嗒”一声并不转动。

故障部位：蓄电池、点火开关、起动机和连接导线等。

检查内容：
l 蓄电池电量、导线连接状况
l 电磁开关主触点的接触状况
l 电磁开关的工作状况
3、起动机空转
故障现象：接通起动开关，起动机空转。

检查内容：
起动机主开关接触盘行程，若过短，则造成电磁开关提前接触，会听到稍微的摩擦声。

驱动齿轮或飞轮齿圈是否严峻磨损，打滑。

单向离合器是否有打滑现象。

蓄电池引起起动机不运转的常见故障与排除
方法
当汽车蓄电池电量不足或存在其他故障时，它可能会导致起动机无法正常运转。

以下是一些常见的故障原因以及解决方法，供您参考。

1. 蓄电池电量不足：如果您尝试启动汽车时，只听到点击声而没有任何动力输出，极有可能是因为蓄电池电量不足。

解决方法是使用充电器给蓄电池充电，或者使用一台正常工作的车辆连接两者的蓄电池，然后等几分钟再启动。

2. 腐蚀或松动的电池端子：如果您发现电池的正负极端子上有腐蚀物或松动，
可能导致电流无法正常流动。

清除电池端子上的腐蚀物并确保它们紧固良好，可以尝试重新启动车辆。

请务必在此操作之前确认车辆处于停止状态，并戴上绝缘手套。

3. 起动机故障：如果电池电量充足且端子连接良好，但起动机仍无法正常工作，可能是起动机本身存在故障。

这时需要汽车维修专业人员对起动机进行检修或更换。

4. 电池寿命过长：蓄电池通常需要在一定时间内更换。

如果您的汽车蓄电池使
用时间过长，可能会导致它无法正常充电和供电，这将影响起动机的工作。

解决方法是更换新的蓄电池。

总之，当起动机无法正常工作时，首先检查蓄电池的电量和电池端子的状态。

如果这些都没有问题，那么可能是起动机本身存在故障。

在这种情况下，最好咨询专业的汽车维修技师进行检修或更换。

请注意安全，确保在进行任何检修或更换操作之前断开电源，并遵循正确的操作步骤。

简述起动机不运转故障诊断排除步骤起动机是汽车发动机的重要组成部分，起到启动发动机的作用。

但是有时候，起动机可能会出现不运转的故障，导致汽车无法启动。

在这种情况下，我们需要进行故障诊断和排除，以下是一些常用的步骤。

第一步：检查起动机电源和电路我们需要检查起动机电源和电路是否正常。

我们可以用万用表测量起动机的电源电压，确保电源电压达到要求。

同时，还需要检查起动机电路是否有短路或断路现象，如果有，需要修复或更换受损的电路。

第二步：检查起动机继电器起动机继电器是起动机工作的关键部件之一，如果继电器损坏，起动机就无法正常工作。

我们可以使用万用表来检查继电器的工作状态。

首先，将万用表的正极连接到继电器的电源端，将负极连接到继电器的触点端，然后将钥匙拨到起动位置。

如果万用表显示电压为0，那么继电器可能损坏，需要更换新的继电器。

第三步：检查起动机驱动齿轮和传动装置起动机驱动齿轮和传动装置是起动机正常工作的关键部分。

如果驱动齿轮损坏或传动装置出现故障，起动机就无法正常工作。

我们需要检查驱动齿轮是否磨损或损坏，并检查传动装置是否松动或断裂。

如果发现问题，需要修复或更换受损的部件。

第四步：检查起动机电机起动机电机是起动机的核心部件，如果电机损坏，起动机就无法正常工作。

我们可以使用万用表来测试电机的工作状态。

首先，将万用表的正极连接到电机的正极，将负极连接到电机的负极，然后将钥匙拨到起动位置。

如果万用表显示电压为0，那么电机可能损坏，需要更换新的电机。

第五步：检查起动机绕组和碳刷起动机的绕组和碳刷是起动机正常工作的关键部分。

如果绕组损坏或碳刷磨损严重，起动机就无法正常工作。

我们可以使用万用表来测试绕组的电阻值，确保绕组正常。

同时，还需要检查碳刷是否磨损，如果磨损严重，需要更换新的碳刷。

第六步：检查起动机定子和转子起动机的定子和转子是起动机正常工作的关键部分。

如果定子或转子损坏，起动机就无法正常工作。

我们需要检查定子和转子是否有断裂、磨损或其他损坏现象。

起动机运转不正常及发动机不启动故障分析运转不正常,发动机不启动一、不转1、现象：点火开关转到启动档,不能转动,且无任何动作迹象;2、原因：1电源;蓄电池严重亏电或极板硫化、短路等,蓄电池极桩与线夹接触不良,启动电路导线连接处松动而接触不良等;2防盗系统起作用;3自动变速器操纵杆没有置于“P”位或“N”位;操纵杆置于任何行驶档位前进挡或倒档时,均不能启动;4;换向器与电刷接触不良,励磁绕组或电枢绕组有断路或短路,绝缘电刷搭铁,电磁开关线圈断路、短路、搭铁或其触电烧蚀而接触不良等;5启动继电器,启动继电器线圈断路、短路、搭铁或其接触点接触不良;6点火开关;点火开关接线松动或内部接触不良;7启动系统线路;启动系统线路断路、接触不良或松脱等;3、诊断与排除1观察自动变速器操纵杆位置,应置于“P”位或“N”位,否则,不能启动;2检查汽车防盗系统,如果防盗系统已起作用,应予以解除防盗系统检测见后;3检查电源;按喇叭,如果喇叭声音小或者嘶哑,说明电源有问题,应先检查蓄电池极桩与线夹以及启动电路导线接头处是否有松动,触摸导线连接处是否发热;若某连接处松动或发热则说明该处接触不良,如果线路连接无问题,则应对蓄电池或充电器系统进行检查;4检查;如果判断电源无问题,用起子将电磁开关上连接蓄电池和电动机导片的连接柱短接,如果不转,则说明时电动机内部有,应拆除；如果空转正常,则进行以下步骤检查;5检查电磁开关;短接启动机电磁开关,若不转,则说明电磁开关有,应予以更换；如果运转正常,则说明在启动继电器或有关的线路上;6检查启动继电器;将启动继电器上的“电池”和“”两接线柱短接,若转动,则说明启动继电器内部有;否则应再做下一步检查;7检查点火开关以及线路;将启动继电器的“电池”与点火开关用导线直接连接,若启动机能正常运转,则说明在启动继电器至点火开关的线路中,可对其进行检修;若启动不转,还可以通过测量开关接柱上的电压来确定部位,其检测流程参见图二、转动无力1、现象：启动时,转动缓慢无力,带动困难,或接通启动开关,只有“咔哒”声却不能转动;2、原因：1蓄电池电量不足或连接导线松动,接触不良;2轴承过紧或松旷,电枢轴弯曲有时擦碰磁极,整流子和电刷之间脏污或者电刷磨损过短,弹簧过软,电枢和磁场线圈断短路;3启动开关触点烧蚀或电磁开关线圈短路;4电枢移动式串联辅助线圈断路或短路;5导致转动阻力太大;3、诊断与排除：启动机转动无力与不转这两种的产生因素基本一样,只是程度不同,因此其检测过程基本相同;三、空转1、现象：接通启动开关后,只有快速旋转而不转;2、原因：空转,表明电路正常,而其驱动小齿轮不能啮入飞轮齿圈带动转动,部位在的传动装置和飞齿轮圈,具体原因如下：1机械强制式的拨叉脱槽,不能推动驱动小齿轮,或其进行程调整不当,不能进入啮合;2电磁控制式的电磁开关铁芯行程太短;3电枢移动式启动机辅助线圈短路或断路,不能将电枢带到工作位置;4启动机单向啮合器打滑;5飞轮齿严重磨损或打坏;3、诊断与排除空转实际有两种情况：一种是驱动小齿轮不能与飞轮齿圈啮合的空转,主要在的操纵和控制部分；另一种是驱动小齿轮已和飞轮齿圈啮合,由于单向啮合器打滑而空转,主要在单向啮合器;1若在空转的同时伴有齿轮的撞击声,表明飞轮齿圈牙齿或小齿轮牙齿磨损严重或已损坏,致使不能正确啮合,视情进行更换和飞轮齿圈;2若单向啮合器打滑空转,应分解启动机惊醒检修或更换;3有的传动装置采用一级行星齿轮减速装置,其结构紧凑,传动比大,效率高;但使用中常会有出现载荷过大而烧毁卡死;有的采用摩擦片式离合器若压紧弹簧损坏,花键锈蚀卡滞和摩擦离合器打滑,也会造成空转;启动系统检查汽车启动系统有、传动机构和控制装置三部分组成,将蓄电池的电能转换为机械能,再通过传动机构将转动启动；传动机构在启动时,使驱动齿轮啮入飞轮齿环,将启动机转矩传给曲轴,而在启动后,使驱动齿轮打滑与飞轮齿环自动脱开；控制装置用来接通和切断与蓄电池之间的电路;一、典型启动控制电路目前,大多数的启动系统控制电路设置有启动继电器;安装启动继电器的目的是减小通过点火开关的电流,防止点火开关烧损;启动继电器有四个接线柱分别标有启动机、电池、搭铁和点火开关,点火开关与搭铁接柱之间是继电器的电磁线圈,和电池接柱之间时继电器的触触点,接线时,点火开关接柱接点火开关的启动档,电池接柱接电源,搭铁接柱直接搭铁,启动机接柱接电磁开关上启动机接柱;蓄电池的检测与维护汽车蓄电池属于启动型蓄电池,能在短时间5S~10S内向提供大量电流,通常汽油机启动电流为200A~600A,柴油电流可达1000A;蓄电池由电解液、极板、、隔板、外壳等组成;1、电解液页面高度的检测检测液面高度判断电解液量是否充足;检测时可用玻璃管测量,将玻璃管从加液孔垂直插入蓄电池内,直到与保护网或隔板上边缘接触为止；用大拇指按紧玻璃管关口提起,玻璃管内液体的高度即为蓄电池电解液液面高度;一般电解液液面应高出极板上沿10~15mm,若液面过低,应及时补充蒸馏水；若液面过高,应用密度计吸出部分电解液;对于透明塑料外壳的蓄电池在壳外上刻有两条高度指示线,从外部观察液面高度,正常液面高度应介于两线之间;液面过低时应加入蒸馏水使之符合标准;2、电解液小队密度的检测检测电解液密度可以判断蓄电池放电程度;电解液密度可用专用的吸式密度计测量;首先,捏住密度计的橡皮球,将密度计下端的吸管插入单个电池的的加液孔内,慢慢放开橡皮球,使电解液吸入到玻璃管中,吸入的电解液的量以能使密度计浮子浮起而不顶住为宜,使密度计的浮子浮在玻璃管中央不要与管壁接触,眼睛与密度计刻度线保持平齐,读出电解液密度值;3、蓄电池放电电压的检测检测蓄电池放电电压可以判断蓄电池的技术状况、放电程度和启动能力,检测时可用高效率放电计检测或就车启动检测;高率放电器检测;高率放电机是模拟启动机工作状态,检测蓄电池容量的仪表;检测时将高率放电计的正、负放电针分别压在蓄电池的正、负极柱上,保持15s,如果电压在以上,并保持稳定,说明性能良好;蓄电池的维护1保持蓄电池外表的清洁干燥;2保持加液孔盖上通气孔的流畅,定期疏通;3蓄电池充电时应打开加液孔盖,使气体顺利溢出,以免发生事故;4定期检查并调整电解液液面高度,液面不足时,应补加蒸馏水;5汽车夏季行驶5~6天,冬季行驶10~15天,应检查蓄电池的放电程度,当冬季放电超过25％,夏季放电超过50％时,应及时将蓄电池从车上拆下进行补充充电;6根据季节和地区的变化及时调整电解液的密度;7冬季蓄电池应经常保持在充足电的状态,一方电解液密度降低而结冰;8冬季向蓄电池内补加蒸馏水时,必须在蓄电池充电前进行,以免水和电解液混合不均而引起结冰;一、交流发电机的检测交流发电机是汽车的主要电源;1、交流发电机工作状况的检查交流发电机应进行定期的检查和维护,以保证电源系统的正常工作,减少,延长各部件的使用寿命;1发电机驱动皮带的检查,检查驱动皮带时,应检查其外观、挠度和张力;2检查导线连接;检查各导线的连接部位是否正确、发电机“B”端子连接是否紧固、连接器插座与线束插头是否锁紧等等;3检查发电机运转有无噪声;4检查发电机能否正常发电;发电机能否正常发电,直接影响蓄电池的启动性能和使用寿命,检查方法如下：1、观察充电指示灯的熄灭情况2、用万用表直流电压挡测量电压2、交流发电机的解体检测;若交流发电机内部有可视情况进行检测;1转子的检测;2定子的检测;3 二极管的检测;二、电压调节器的检测交流发电机由通过皮带驱动,其转速变化范围非常大,将引起发电机的输出电压发生较大变化,因此交流发电机必须装配电压调节器,以保持其输出电压基本恒定,由于交流发电机有内搭铁、外搭铁之分,因而调节器也有内搭铁、外打铁之分;1、调节器搭铁形式的检测2、调节性能检测三、常见充电的诊断与排除常见充电有不充电、充电电流异常、充电指示灯;一不充电诊断1、现象：发电机以中速以上速度运转时电流表指示不充电或充电指示灯不熄灭;2、原因1传动带过松打滑;2接线错误、电流表等元件或线路断路、短路;3发电机;1硅二极管击穿、短路或断路;2定子或转子线圈断路、短路或搭铁;3碳刷在其构架内卡滞与集电环接触不良;4电枢和磁场接线柱绝缘损坏或其接线不良;5集电环绝缘击穿;6转子爪极松动;4调节器或调节器与发电机不匹配;3、诊断1检查发电机皮带的挠度,若大于10~15厘米;则为皮带过松,造成打滑;2 检查各连接导线是否良好以及发电机接线是否正确；接通点火开关,将试灯一端与发电机“F”接柱相接,而另一端搭铁;若试灯点亮,则磁场外电路正常;若试灯不亮,则将试灯的火线端依次接调节器的“B”柱,若是灯点亮,则为调节器或调节器和发电机之间连线的断路或者短路；若试灯不亮,则为调节器和蓄电池之间的元件损坏或电路断路或短路;3若磁场外电路正常,可拆下发电机“F”接柱导线,检测“F”接柱与“-”之间的电阻是否正常,若不正常,则为磁场内电路,若正常,则重新连接好“F”导线并拆下发电机“B”上的连线,将试灯一端接触电枢接线柱,另一端搭铁,启动发电机应使发电机稍高于怠速运转不允许高速运转,若试灯不亮或者亮度暗红,说明是发电机内部;若试灯亮度正常,则为调节器;二充电电流过小的诊断1、现象蓄电池经常存电不足,照明灯光暗淡,电喇叭声音小,运转缓慢无力;1充电线路接触不良,接触电阻大;2风扇皮带打滑,发电机转速过低;3发电机整流子个别二极管损坏;4发电机集电环脏污、碳刷与集电环接触不良,致使励磁电流过小;5发电机定子绕组某相连接不良,有短路或断路,转子绕组局部短路,转子与定子刮碰或气隙不当;6电压调节器;3、诊断1检查导线连接情况都和风扇皮带的挠度,确定其工作状况是否良好;2如上述检查良好,可拆下发电机“B”接线柱导线,用试灯的两根导线分别和发电机的接线柱“B”和“F”相连,然后启动,逐渐提高转速进行试验,并观察试灯亮度;三充电电流过大的诊断1、现象1在蓄电池不亏电的情况下,充电电流仍在10安培以上;汽车行驶2~3小时,电流表始终指示5安培充电电流;2蓄电池的电解液消耗过快,需经常添加;3照明灯泡,分电器断电触点经常烧损;4点火线圈或发电机有过热现象;2、原因1电压调节器电压调整过高;2电磁式电压调节器低俗触点粘结或告诉触点脏污、接触不良、搭铁电阻增加,使励磁绕组布恩那个及时短路;3磁化线圈或温度补偿电阻断路;4发电机绝缘电刷或正电刷与元件板短路;5电子调节器的大功率三极管集电结和发射结之间漏电过大,不能有效截止;3、诊断用万用表直流电压挡测试发电机电压,即红标笔触及发电机“B”接线柱;黑表笔搭铁,逐渐提高转速,检查发电机电压;1如果电压偏低,应检查蓄电池是否严重亏电或内部短路;2如果电压过高,可能是电磁调节器高、低速触点接触不良;3如果人为闭合高速触点,电压下降,则为电磁线圈、温度补偿电阻短断路;4如果人为闭合高速触点,电压仍不下降,则为高速触点氧化、脏污而存在闭合电阻、以致不能合理短路励磁电路;四充电电流不稳定1、现象在怠速以上运转时,时而充电,时而不充电,电流表指针不断摆动或充电指示灯频繁点亮;2、原因1风扇皮带打滑;2蓄电池至发电机电枢接线柱导致接线不良;3发电机转子或定子线圈局部断路或短路;4集电环脏污或碳刷与集电环接触不良,碳刷弹簧过软;5电磁振动式电压调节器触点烧蚀或脏污,触点臂弹簧过软;3、诊断诊断时应首先排除风扇皮带传动不良,导线接线不良等影响因素,然后对下述三种情况进行诊断;1电流表指示充电且指针在各种转速范围内均匀摆动;这说明电压控制不平稳,可在稍高于怠速运转时,用起子搭接电压调节器低速触点,如电流表指针稳定,说明该触点接触不良,或气隙、弹簧张力调整不当;2电流表指针仅在高速范围内摆动;这说明电压调节器高速触点接触不良,可检查该触点是否烧蚀;脏污或者接触不良;3某一转速范围充电不稳;此多为电压调节器间隙调整不当所致;4经上述诊断检查仍无效,则在发电机内部,一般为集成环脏污或碳刷接触不良;五接通点火开关,指示灯不亮1、现象接通点火开关后,指示灯不亮或发暗红;2、原因1熔断器烧断,接线松动;2指示灯泡烧毁;3充电指示继电器触点接触不良,触点粘结;3、诊断1检查熔断器是否溶断,接线是否松动;2如良好,可将调节器的接线插头拔开,取出指示灯引线,接通电源开关,用此引线接铁实验;3如指示灯亮,说明只是灯泡良好,是指示继电器的触点接触不良或调节器内部搭铁不良;。

EQ1118G型柴油车起动机不运转故障诊断与排除EQ1118G型柴油车起动机不运转是一种常见的故障，主要是由于起动电路出现故障或者起动机本身故障导致。

下面将从起动电路和起动机这两个方面逐一进行诊断，并提出相应的解决方案。

一、起动电路故障诊断起动电路是启动发动机的重要组成部分，起动电路出现故障往往是车辆无法启动的主要原因之一。

若发现起动机不转动，应首先检查起动电路。

具体诊断过程如下：1.检查电池检查电池是否极性正确，电极是否接触良好、电压是否足够等。

若电池电压过低或者其他问题引起的起动电机无法正常工作，应及时更换电池或找到其他原因排除故障。

2.检查电路检查电路是否接触良好，电路维修的地方是否有异常等问题。

若出现故障往往是因为电路接触不良或者电路维修的地方存在问题，导致电路无法正常工作，该情况下应及时修复电路。

3.检查继电器检查起动继电器是否损坏或堵塞，若继电器出现问题可能会导致电路无法正常工作，也是引起故障的原因之一。

若发现继电器出现问题，应及时更换继电器。

4.检查保险检查保险等电气元件是否正常，如出现损坏应及时更换。

二、起动机故障诊断起动机是整个起动系统的核心组成部分，起动机本身出现故障也是车辆无法启动的主要原因之一。

应该通过以下步骤来诊断起动机故障。

1.检查电机检查电机本身是否损坏，如有损坏应及时更换电机。

2.检查传动装置检查传动装置的齿轮、链条和连杆是否损坏、裂缝和松动等，若存在问题也需要及时修复和更换。

3.检查电极检查电极接触是否良好，严密性是否好，是否磨损或腐蚀损伤等情况，如存在问题也需要及时修复或更换。

4.检查磁铁检查磁铁磁场是否完全、磁铁是否损坏或磁力不够等问题，如存在问题应及时修复或更换。

总之，EQ1118G型柴油车起动机不运转故障的诊断和排除，需要我们进行详细地检查和定位，查明问题所在，然后根据问题的情况选择合适的解决方案进行修复或更换。

只有这样，才能确保车辆正常启动和运行。

如果在起动电路和起动机中都没有发现明显的问题，那就需要更深一步的诊断。

简述起动机不运转故障诊断排除步骤起动机不运转是车辆故障中相当常见的一种情况。

当驾驶员启动车辆时，如果发现起动机没有正常工作，可能是由于多种原因引起的。

在这篇文章中，我将为您简要介绍起动机不运转故障的诊断排除步骤，帮助您更好地理解并解决这个问题。

一、检查电池电量和电线连接起动机需要充足的电池电量来正常运转。

第一步是检查您的车辆电池是否具有足够的电量。

您可以通过检查电池终端上是否有腐蚀物或松脱的电线连接来确定电池的状态。

确保电池端口和电线连接处干净、紧固，并且没有任何松动的电线。

二、检查起动机继电器起动机继电器在启动汽车时起着至关重要的作用。

通过检查起动机继电器可以确定它是否出现故障。

您可以根据车辆制造商的说明书，在发动机盖下找到继电器的位置。

请检查继电器的外观是否正常，无损坏或腐蚀。

您可以尝试用一个没有问题的继电器替换原有继电器，验证起动机是否运转。

三、检查点火开关点火开关是启动汽车时传导电流的关键组件。

如果点火开关出现问题，起动机可能不会正常运转。

您可以检查点火开关是否存在松动、损坏或腐蚀的迹象。

如发现任何问题，应及时修复或更换点火开关。

四、检查起动机电机起动机电机是驱动起动机主体的关键元件。

如果起动机电机损坏或磨损，起动机将无法正常工作。

您可以通过检查起动机电机的连接线，确保它们没有损坏或松动。

您可以用一个螺丝刀轻轻敲打起动机电机。

如果起动机开始运转，那么很可能是起动机电机本身存在故障。

五、检查起动机齿轮和飞轮起动机齿轮和飞轮之间的配合非常重要。

如果齿轮无法正常咬合飞轮，那么起动机将无法运转。

您可以检查起动机齿轮是否有损坏或磨损的迹象，并清理齿轮上的任何杂物或污垢。

您还应该检查飞轮上的齿轮是否完好无损。

六、寻求专业帮助如果您经过以上步骤的排除，起动机仍然不运转，那么可能是一个更复杂的问题。

这时候，我建议您寻求专业的汽车维修服务帮助。

他们会使用更高级的设备和技术来确诊并解决问题。

总结回顾：起动机不运转可能由多种原因引起，其中包括电池电量不足、电线连接松脱、起动机继电器故障、点火开关损坏、起动机电机故障以及起动机齿轮和飞轮配合问题等。

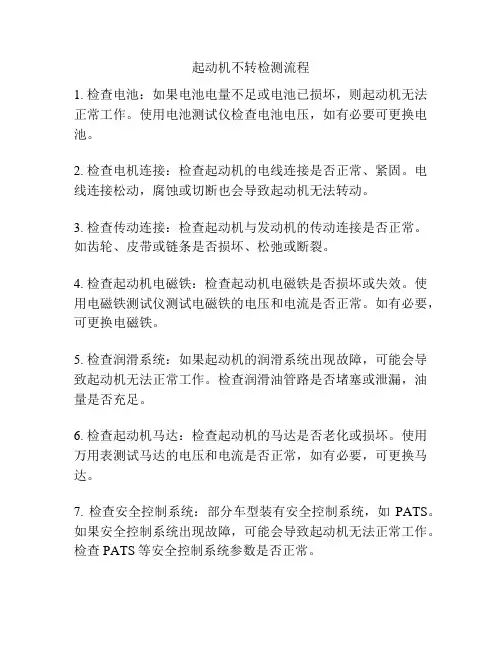

起动机不转检测流程
1. 检查电池：如果电池电量不足或电池已损坏，则起动机无法正常工作。

使用电池测试仪检查电池电压，如有必要可更换电池。

2. 检查电机连接：检查起动机的电线连接是否正常、紧固。

电线连接松动，腐蚀或切断也会导致起动机无法转动。

3. 检查传动连接：检查起动机与发动机的传动连接是否正常。

如齿轮、皮带或链条是否损坏、松弛或断裂。

4. 检查起动机电磁铁：检查起动机电磁铁是否损坏或失效。

使用电磁铁测试仪测试电磁铁的电压和电流是否正常。

如有必要，可更换电磁铁。

5. 检查润滑系统：如果起动机的润滑系统出现故障，可能会导致起动机无法正常工作。

检查润滑油管路是否堵塞或泄漏，油量是否充足。

6. 检查起动机马达：检查起动机的马达是否老化或损坏。

使用万用表测试马达的电压和电流是否正常，如有必要，可更换马达。

7. 检查安全控制系统：部分车型装有安全控制系统，如PATS。

如果安全控制系统出现故障，可能会导致起动机无法正常工作。

检查PATS等安全控制系统参数是否正常。

以上为起动机不转检测流程，供参考，如仍无法解决问题，建议前往正规的车辆维修机构进行检修。

起动机不转故障诊断流程1.检查起动机电源线是否连接良好。

Check if the starter motor power line is well connected.2.检查电瓶电压是否正常。

Check if the battery voltage is normal.3.检查起动机是否有受损。

Check if the starter motor is damaged.4.检查启动电路是否有故障。

Check if there is a fault in the starting circuit.5.检查起动机的继电器是否正常。

Check if the starter motor relay is normal.6.使用万用表检测启动电路是否通电。

Use a multimeter to test if the starting circuit is powered.7.检查起动机传动齿轮是否卡住。

Check if the starter motor drive gear is stuck.8.观察启动时是否有异常噪音。

Observe if there is any abnormal noise during start-up.9.检查起动机的安装是否正确。

Check if the starter motor is installed correctly.10.检查发动机是否有堵塞。

Check if the engine is blocked.11.检查启动系统的地线是否良好连接。

Check if the ground wire of the starting system is well connected.12.检查起动机的磁铁是否工作正常。

Check if the starter motor solenoid is working properly.13.检查起动机的绝缘是否损坏。

Check if the insulation of the starter motor is damaged. 14.检查起动机的碳刷是否磨损。

简述起动机不工作故障诊断方法起动机不工作是汽车常见的故障之一，而正确的故障诊断方法可以帮助我们快速找到问题所在并解决。

本文将从简述起动机不工作的原因入手，逐步深入探讨故障诊断方法，并总结个人观点和建议。

1. 起动机不工作的原因起动机不工作的原因多种多样，主要包括电路故障、起动机本身故障和机械传动故障。

在遇到这种情况时，首先我们需要检查电瓶、电路和起动机本身是否存在故障。

1.1 电瓶是否正常电瓶是汽车起动的能量来源，如果电瓶电量不足或者电瓶老化导致输出功率不够，就会影响起动机的正常工作。

1.2 电路是否通畅汽车起动机的工作需要依赖电路，如果电路有短路、断路、接触不良等问题，就会导致起动机无法正常工作。

1.3 起动机本身是否故障起动机内部的电机、齿轮和接线等部件如果损坏或者老化，也会导致起动机不工作。

1.4 机械传动是否顺畅起动机通过齿轮传动与发动机连通，如果传动部件损坏或者卡死，也会影响起动机的正常工作。

2. 起动机不工作故障诊断方法在确定起动机不工作的原因后，下面将介绍一些常见的故障诊断方法。

2.1 电瓶测试通过电瓶测试仪对电瓶进行测试，查看电压和电流是否正常，以确定电瓶是否存在故障。

2.2 电路检查使用万用表对汽车电路进行检查，排除短路、断路、接触不良等问题，保证电路通畅。

2.3 起动机检测对起动机进行电机、齿轮和接线的检测，确认起动机本身是否存在故障，需要修复或更换部件。

2.4 机械传动检查检查起动机与发动机之间的传动部件，确保传动顺畅，及时清洁和润滑传动部件。

3. 个人观点和建议在面对起动机不工作的故障时，我们需要有一套完整的故障诊断方法，以便快速找出问题所在。

定期对电瓶、电路和起动机进行检查和维护，可以有效预防起动机不工作的故障发生。

总结回顾：起动机不工作的故障可能由电瓶、电路、起动机本身或机械传动故障引起。

我们可以通过电瓶测试、电路检查、起动机检测和机械传动检查等方法来诊断故障，并及时进行维修和保养，以保证起动机的正常工作。

起动机故障诊断流程
一、检查启动条件
1.以一定速度启动发动机。

在检查过程中，有必要确定发动机是否能保持启动所需的速度。

2.当达到足够的速度时，继续检查点火、燃油和压缩系统，这是发动机的三个要素。

3.如果由于起动系统故障导致发动机不能达到足够的转速，即使发动机处于正常状态也不能起动。

二、更换电池后检查启动情况
在某些情况下，无法找到故障原因是因为以下恶性循环：发动机不启动→用户启动车辆需要很长时间→电池没电→车速不够。

在这种情况下，首先更换电池，然后检查速度和启动性能。

如果更换后电池仍然不正常，不能达到足够的速度，检查起动系统和发动机的旋转阻力。

三、检查发动机旋转阻力
如果发动机旋转异常，可能是由两个原因引起的：起动系统故障和发动机旋转阻力过大。

如果发动机的旋转阻力正常，启动系统出现故障，启动系统的启动能力下降，那么发动机就无法获得足够的转速。

如果启动系统正常，但发动机转动阻力过大，也会使发动机无法获得足够的转速。

四、与故障诊断码输出结果的一致性
虽然DTC的输出结果显示异常，但DTC显示的故障与用户指出的故障不同。

在这种情况下，有必要检查故障诊断码和故障症状之间的关系。

五、确认“发动机起动困难”的症状
“发动机起动困难”这一表述并不能说明故障原因。

发动机在不同情况下难以启动的原因不同，比如发动机是否有初燃或启动时间长。

起动机常见故障的诊断与排除起动机是汽车引擎启动的关键零部件之一，它的主要作用是产生足够的转矩使引擎运行。

如果起动机发生故障，汽车便无法启动。

本文将介绍起动机常见的故障及其诊断与排除方法。

起动机不转动如果您的汽车发动机无法启动，那么首先要检查的是起动机是否正常运转。

如果起动机不转动，可能会存在以下问题：1.电路故障可能是由于电路接触不良或者电瓶电量不足引起。

可以通过以下几种方法来检测和解决电路故障：•检查电瓶是否有足够的电量，如果电瓶电量不足，建议将电瓶充电或更换新电瓶。

•检查电路连接是否牢固，有没有腐蚀或损坏现象。

•检查发动机及电路上的保险丝是否熔断或损坏，如有，更换即可。

2.电机故障起动机电机的碳刷、滑环、电动机绕组等部件会因长期使用而磨损或受损。

这会导致电机不能正常工作。

可以使用以下几种方法来检测和解决电机故障：•检查电机碳刷是否磨损，如碳刷磨损，建议更换碳刷。

•检查电机滑环是否损坏，如滑环出现磨耗或腐蚀，建议更换滑环。

•检查电机绕组是否断路或短路，如有，需更换电动机绕组。

3.传动故障起动机的齿轮与发动机的齿轮之间通过一个皮带传动或一个齿轮传动相连。

可能存在皮带松弛或脱落，齿轮磨损、损坏或卡住等问题。

可以通过以下几种方法来检测和解决传动故障：•检查皮带张力是否正常，如松弛或脱落，建议更换皮带。

•检查起动机齿轮与发动机齿轮是否正常，如齿轮磨损或卡死，建议更换发动机齿轮或起动机齿轮。

4.组装问题在原厂或维修时，可能由于组装不当导致起动机故障。

可能存在安装位置不正确、连接不牢固或零部件损坏等问题。

可以通过打开起动机检查以下问题：•检查零部件是否齐全，有没有损坏现象。

•检查起动机连接是否牢固，有没有松动。

•检查安装位置是否正确，调整起动机位置。

起动机噪音过大起动机在工作时发出噪音是正常的，但是如果听起来异常大并且持续时间过长，则可能存在以下故障：1.电机故障起动机电机的碳刷、滑环、电动机绕组等部件会因长期使用而磨损或受损。

汽车诊所AUTOMOBILE MAINTENANCE進动MTjg动机不运转故障核瞬与排除懈设计张宏阁牛媛媛起动机不运转故障是汽车常见故障之一，造成该故障的原因是多方面的。

正确分析故障原因，通过规范的操作流程，快速准确找到故障点，不仅可以提高维修效率，还可避免遗漏可能的故障部位，确保排故成功，同时避免由于误操作而引发新的故障。

因此，对于汽车维修从业人员来说，学会正确分析故障原因，优化故障诊断流程至关重要。

本文以2014年款长安逸动1.6L手动挡车型为例，详细分析了导致起动机不运转的故障原因及故障诊断流程。

—、故障现象将点火开关转至起动挡"ST”时，起动机不运转,发动机无法起动。

二、故障原因分析起动机不运转故障原因一般可分为两大类：一类是起动机内部原因，另一类是起动机外部原因。

起动机内部原因主要有：起动机直流电动机内部绕组断路或短路，起动机电枢轴弯曲，轴与轴承间隙过紧，换向器严重烧蚀，电刷磨损过多，电刷在刷架內卡住或压刷弹簧过软等。

起动机外部原因主要有:蓄电池电压低或无电，蓄电池接头松动或导线接头氧化,起动机继电器触点烧蚀或其线圈断路，起动机电磁幵关的触点严重烧蚀或其吸拉线圈断路,起动电路中保险丝损坏或导线断路，起动开关故障等。

查阅2014年款长安逸动汽车维修手册及电路图，对可能导致起动机不运转的故障点进行梳理，整理出可能存在的故障点并进行原因分析，如表1所示。

三、故障诊断与排除流程按照先外后内、先易后难、先简后繁的诊断原则，设计了故障诊断与排除流程如下：1.一般检查(1)检查蓄电池正负极线束插头，有无破损、氧化、接触不良、松脱等迹象。

(2)检查蓄电池正极与起动机连接线束插头，有无破损、氧化、接触不良、松脱等迹象。

(3)检查发动机接地连接线束插头，有无破损、氧化、接触不良、松脱等迹象。

检查结果是否正常？---转至步骤2。

否——维修故障点。

2.检查保险丝⑴转动点火开关至"LOCK”位置。
