正电子湮灭正电子湮灭仪正电子湮没技术（PAT）是一项相对较新的核物理技术。
它利用凝聚态物质中正电子的湮没辐射来揭示物质的微观结构、电子动量分布和缺陷状态等信息，从而提供一种非破坏性的研究方法，受到人们的青睐。
目前正电子湮没技术已进入固体物理、半导体物理、金属物理、原子物理、表面物理、超导物理、生物学、化学和医学等诸多领域。
特别是在材料科学研究中，正电子在微缺陷和相变研究中发挥着越来越重要的作用。
正电子湮灭技术的发展概况正电子湮没是一种核技术，可以研究气体、液体和固体（晶体或非晶），因此研究领域非常广泛。
由于正电子主要与物质中的活跃电子相互作用，因此获得的信息能更好地反映物质的电子结构和化学环境的变化。
它提供了比光谱、质谱、核磁共振和电子自旋共振更多的信息。
该技术不仅需要亚纳秒电子技术，而且设备和数据处理简单，易于建立和掌握。
此谱法的缺点是，各种物质的谱数据可能相类似，因而特征性差些。
另外，至目前为止，这方面工作还是处在探索和建立规律的阶段，有待完善理论工作以指导应用。
正电子湮没技术的基本原理一种研究物质微观结构的方法。
正电子是电子的反粒子,两者除电荷符号相反外,其他性质（静止质量、电荷的电量、自旋）都相同。
正电子进入物质在短时间内迅速慢化到热能区,同周围媒质中的电子相遇而湮没,全部质量(对应的能量为2mec2)转变成电磁辐射──湮没γ光子。
50年代以来对低能正电子同物质相互作用的研究，表明正电子湮没特性同媒质中正电子―电子系统的状态、媒质的电子密度和电子动量有密切关系。
随着亚纳秒核电子学技术、高分辨率角关联测量技术以及高能量分辨率半导体探测器的发展，可以对正电子的湮没特性进行精细的测量，从而使正电子湮没方法的研究和应用得到迅速发展。
现在，正电子湮没技术已成为一种研究物质微观结构的新手段。
正电子的性质1928年dirac在求解相对论性的电子运动的dirac方程时预言正电子的存在，1932年andersan在威尔逊云室研究宇宙射线时发现了正电子。

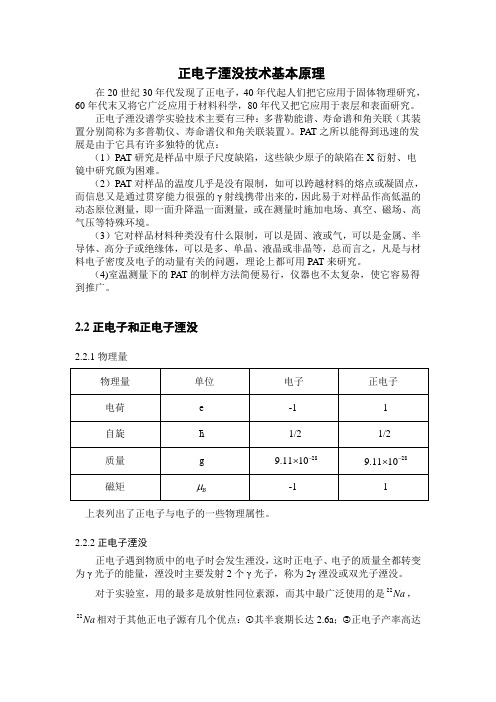

正电子湮没技术基本原理在20世纪30年代发现了正电子，40年代起人们把它应用于固体物理研究，60年代末又将它广泛应用于材料科学，80年代又把它应用于表层和表面研究。
正电子湮没谱学实验技术主要有三种：多普勒能谱、寿命谱和角关联（其装置分别简称为多普勒仪、寿命谱仪和角关联装置）。
PAT之所以能得到迅速的发展是由于它具有许多独特的优点：（1）PAT研究是样品中原子尺度缺陷，这些缺少原子的缺陷在X衍射、电镜中研究颇为困难。
（2）PAT对样品的温度几乎是没有限制，如可以跨越材料的熔点或凝固点，而信息又是通过贯穿能力很强的γ射线携带出来的，因此易于对样品作高低温的动态原位测量，即一面升降温一面测量，或在测量时施加电场、真空、磁场、高气压等特殊环境。
（3）它对样品材料种类没有什么限制，可以是固、液或气，可以是金属、半导体、高分子或绝缘体，可以是多、单晶、液晶或非晶等，总而言之，凡是与材料电子密度及电子的动量有关的问题，理论上都可用PAT来研究。
（4)室温测量下的PAT的制样方法简便易行，仪器也不太复杂，使它容易得到推广。
2.2正电子和正电子湮没2.2.1物理量上表列出了正电子与电子的一些物理属性。
2.2.2正电子湮没正电子遇到物质中的电子时会发生湮没，这时正电子、电子的质量全都转变为γ光子的能量，湮没时主要发射2个γ光子，称为2γ湮没或双光子湮没。
22，对于实验室，用的最多是放射性同位素源，而其中最广泛使用的是Na22相对于其他正电子源有几个优点：①其半衰期长达2.6a；②正电子产率高达Na90%； 在发射正电子的同时，还会伴随发射一个能量约为1.28MeV 的γ光子。
它的衰变方程为：ν++→+*+e Ne Na 2222 （1） )28.1(2222MeV Ne Ne γ+→* （2） 第（1）个方程衰变后的几个皮秒内，第（2）方程便衰变了。
一般从放射源发射出的正电子能量大约在几百千电子伏特到几兆电子伏特之间，正电子进入物质后，大约在s 1210-量级内动量降至kT 量级（室温下约为0.025eV ）。
正电子湮没寿命谱在材料科学中的应用正电子湮没寿命谱（positron annihilation lifetime spectroscopy, PALS）是一种研究物质内部空位和微观结构的非破坏性表征技术。
它利用正电子和负电子之间的湮灭过程，探测材料中正电子的寿命特性，得到关于材料空位和缺陷的信息。
在材料科学研究中，正电子湮没寿命谱具有广泛的应用，如材料缺陷诊断、微观结构表征、材料性能研究等领域。
一、正电子湮没寿命谱的基础原理正电子湮没寿命谱是基于正电子和负电子相遇时发生湮灭的过程实现的。
正电子是带正电荷的电子的反粒子，具有很高的动能和易于运动的特点。
正电子湮灭就是指正电子和负电子相遇后消失的过程，同时会产生两个γ光子。
当正电子在物质中的能量足够低，处于几电子伏特的水平时，它将与材料中的电子形成一个束缚态，这个过程我们称之为电子-正电子对的形成。
那么，正电子在被材料中活跃的空位捕获后形成类似原子态的寿命，寿命结束时，正电子和电子相遇发生湮灭。
正电子和负电子相遇的湮灭过程，释放出了两次能量相等, 频率为511 KeV 的γ射线，这些γ射线的能量被用来确定正电子和负电子的湮灭位置。
二、正电子湮没寿命谱在材料缺陷诊断中的应用在材料科学中，正电子湮没寿命谱有广泛的应用，应用最为广泛的领域之一是材料缺陷诊断。
材料中的缺陷局限在空间结构中，可以通过正电子湮没寿命谱进行精确的检测和表征。
考虑到正电子的动能和大小，只有当正电子可以和空位相遇时，才能发生湮灭。
因此，正电子湮没寿命谱可以检测材料中的空位和缺陷。
如材料中的空穴、氢气包裹和晶粒边界等，都可以通过正电子湮没寿命谱进行检测。
正电子湮没寿命谱可以测试材料的缺陷密度，缺陷类型和缺陷深度等信息。
对于材料的缺陷诊断，正电子湮没寿命谱具有很高的检测灵敏度。
三、正电子湮没寿命谱在材料微观结构表征中的应用除了材料的缺陷诊断，正电子湮没寿命谱还可以用于材料的微观结构表征。
正电子湮没寿命谱可以测量材料的密度、晶体结构和晶粒尺寸等参数，从而了解材料的物理性质。
正电子在物质中的湮灭寿命姓名：xxx 学号：xxxxxxxxxxxxx实验目的：1. 了解正电子寿命测量的的基本原理；2. 初步掌握正电子寿命测量方法；3. 了解正电子在物质中湮灭的物理过程4. 了解多道时间谱仪的工作原理，初步掌握多道时间谱仪的使用方法；5. 初步掌握使用计算机解谱的数学方法。
实验内容：1. 对谱仪进行时间刻度；2. 测定谱仪的分辨时间；3. 测量正电子在给定样品中的平均湮灭寿命。
实验原理：1. 正电子在物质中的湮灭寿命正电子是电子的反粒子，许多属性和电子对称。
正电子与电子质量相等，带单位正电荷，自旋为1/2h ，磁矩与电子磁矩大小相等，但方向相反。
正电子与电子相遇就会发生湮灭反应，湮灭的主要方式有三种：单光子湮灭，双光子湮灭以及三光子湮灭。
但发射单个光子或三个光子的湮灭过程，但几率极小，湮没过程中发射的γ光子，通常称为湮没辐射。
从正电子的湮没特性可知有自由态湮没和捕获态湮没两种：正电子在完整晶格中的湮没往往是自由湮没，一旦介质中出现缺陷，那么就会出现捕获湮没过程。
一般常见金属及合金中，以自由态湮没方式湮没的正电子寿命，简称自由态正电子寿命f τ,在100--250ps ，少数几咱碱金属的f τ值超过300ps ；捕获态正电子寿命d τ比相同介质的自由态正电子寿命f τ长，且随缺陷的线度增长而增长；不同种类的缺陷有不同的d τ值。
根据Dirac 理论，发生双光子湮灭的几率为20eR πr cn ∝，其中c 是光速，r0为电子经典半径，e n 为物质的局域电子密度。
所以正电子的湮灭寿命1e n τ∝，当物质结构的发生变化（例如产生空位缺陷，辐射损伤，形变等）将导致物质局域电子密度e n 变化，正电子湮灭寿命也随之发生改变。
因此，人们可以通过正电子寿命变化来探视物质结构变化，这是正电子技术应用的一个重要方面。
2. 测量正电子寿命的实验原理实验中用的正电子一般来自放射性同位素的β+衰变，能发射正电子的放射性同位素有Na 22、Co 58、Cu 64、Ge 68等，常用的β+源是Na 22源，它放出的正电子最大动能为0.545MeV ，半衰期2.6年。
正电子湮没技术什么是正电子湮没技术？正电子湮没技术是一种用于研究材料结构和性质的重要实验手段，它利用正电子（也称作反电子）与电子相遇并湮灭的现象，通过观察湮没产生的γ射线和湮没产物的运动信息，来获取有关材料的相关信息。
正电子湮没的基本原理正电子是带有正电荷的电子，它与电子相遇后会发生湮灭现象。
在湮灭过程中，正电子和电子的质量全部转换为能量，直接以γ射线的形式释放出来。
正电子湮没技术利用γ射线的特性，通过测量γ射线的能谱和湮没产物的动量信息，来研究材料的物理和化学性质。
正电子湮没技术的应用正电子湮没技术在材料科学和物理学的研究中有着广泛的应用。
材料表面和界面研究正电子湮没技术可以用来研究材料的表面和界面性质。
通过测量湮没产生的γ射线能谱和湮没产物的动量信息，可以确定材料表面的电子态密度和表面缺陷的分布情况。
这对于了解材料的物理和化学性质，以及表面缺陷对材料性能的影响具有重要的意义。
密封材料研究正电子湮没技术可以用来研究密封材料的性能。
密封材料在各种工程应用中起着关键的作用，因此了解其性能和结构非常重要。
正电子湮没技术可以通过测量材料中正电子的湮没行为，来获取关于材料母体结构和密封性能的信息。
纳米材料研究正电子湮没技术在纳米材料研究中有着重要的应用。
纳米材料具有独特的物理和化学性质，其性能受到尺寸效应和界面效应的影响。
正电子湮没技术可以用来研究纳米材料的电子态密度分布、表面缺陷、界面结构等相关信息，进而揭示纳米材料的特殊性质和性能。
正电子湮没实验的步骤正电子湮没实验通常包括以下几个步骤：1.正电子产生：通过激光或者放射性同位素的衰变，产生正电子。
2.正电子注入材料：将产生的正电子注入到待研究的材料中。
3.正电子湮没：正电子与材料中的电子相遇并湮灭，在湮灭过程中产生γ射线。
4.γ射线测量：通过γ射线探测器测量湮没产生的γ射线的能谱。
5.动量分辨：通过动量分辨设备测量湮没产物的动量信息。
6.数据分析：对测量到的能谱和动量信息进行分析，提取材料的相关性质。
正电子湮没技术基本原理陈志权自从1930年由英国物理学家P. Dirac从理论上预言了正电子的存在，以及1932年美国物理学家C.D. Anderson在宇宙射线中发现了正电子的存在以后[1]，正电子湮没谱学(Positron Annihilation Spectroscopy，PAS)首先在固体物理中得到了应用，并在六十年代后期得到了飞速发展。
它已在材料科学，特别是缺陷研究和相变研究中发挥了重大的作用。
正电子是电子的反粒子，除所带电荷与电子相等，符号相反之外，其它特性均与电子相同。
正电子进入物质后遇到电子会发生湮没，同时放射两个或三个湮没γ光子。
用核谱学方法探测这些湮没辐射光子，可以得到有关物质微观结构的信息[2]。
利用正电子湮没谱学研究材料具有许多优点。
它提供了一种非破坏性的探测手段，因为信息是由穿透材料湮没辐射所带出的。
它不需要特殊的样品制备。
另外，在某些应用中，它还可以做原位研究，如在升温过程中的化学反应动力学过程等等。
实验证明，正电子湮没谱学是研究金属、半导体、高温超导体、高聚物等材料中的微观结构、电荷密度分布、电子动量密度分布极为灵敏的工具[3-4]。
一、正电子在固体中的热化、扩散和捕获现象常规正电子源通常是具有β+衰变的放射性同位素，如22Na、64Cu等。
从放射源中发射出来的正电子(E<1MeV)进入固体材料后，首先将在约1ps内通过与物质中原子的各种非弹性散射作用（如电子电离、等离子体激发、正电子--电子碰撞、正电子--声子相互作用等元激发过程）迅速损失能量并慢化至热能(∼0.025eV)[5]。
其在材料中的深度分布近似满足下面的指数关系[6-7]:式中ρ为固体的密度，E max为入射正电子的最大能量。
对于最常用的正电子源22Na，其E max=0.545MeV，因此正电子在固体中的注入深度约为100µm左右，所以由正电子湮没所得到的是材料的体态信息。
热化后的正电子将在体内作扩散运动，其扩散长度为∼100nm，在扩散过程中如果遇到电子会与之发生湮没，放出两个或三个γ光子。
第28卷 第12期 核 技 术 V ol. 28, No.12 2005年12月 NUCLEAR TECHNIQUES December 2005国家自然科学基金项目（No.59895152）资助第一作者：郭建亭，男，1938年出生，1962年毕业于北京钢铁学院，材料学，研究员 收稿日期：2004-04-13，修回日期：2004-06-03正电子湮没技术测量冷却方式对Zr 在Ni 3Al 中扩散行为的影响郭建亭 李玉芳 熊良钺（中国科学院金属研究所高温合金研究部 沈阳 110016）摘要 测量了在Ni 3Al(Zr)合金经高温均匀化处理后，在空冷和水冷条件下的正电子寿命谱。
结果表明，Ni 3Al(Zr)合金经高温均匀化后，随即进行空冷时，随着Zr 含量的增加，正电子在合金中的寿命谱特征参数降低，捕获率K 降低。
表明Zr 原子扩散到晶界，并在晶界偏聚。
而合金经高温均匀化后水冷时，合金的正电子寿命谱特征参数随着Zr 含量的增加几乎没有变化。
由于冷却速度较快，Zr 原子来不及扩散到晶界上，而以固溶方式存在于Ni 3Al 基体中。
关键词 正电子湮没，Ni 3Al ，Zr ，水冷，空冷，扩散 中图分类号 0571.1, TG111.6, TG146.1+5富含Ni 的多晶Ni 3Al 中加入微量的硼，可以显著改善合金的在室温下的塑性，并使断裂方式由沿晶变为穿晶[1—4]。
一般认为，硼原子偏聚到晶界上，抑制了Ni 3Al 合金的环境脆性[5]。
添加适量的Zr 不但能提高亚化学计量比Ni 3Al 合金的塑性，而且能提高过化学计量比（x (Al)≥25%）Ni 3Al 合金的室温塑性[6]。
研究发现，在富Ni 和富Al 的Ni 3Al 合金中，Zr 都能偏聚到晶界[7,8]。
Zr 的塑化作用与其在晶界的偏聚有关[8]。
因此，Zr 在晶界的偏聚量的多少将对Ni 3Al 合金的力学性能产生很大的影响。
对不同的热处理工艺，Zr 原子在Ni 3Al 晶界处的偏聚量不同。
