霍尔传感器的分类、霍尔效应与霍尔传感器的应用

霍尔门磁传感器或称霍尔开关，是一种可以检测磁场变化并转化为电信号的传感器。

它通常被应用于门窗磁控报警系统、电子开关和电机控制等领域。

本文将详细介绍霍尔门磁传感器的原理、结构与应用。

一、霍尔门磁传感器的原理1. 霍尔效应：霍尔效应是指在导电材料中，当有电流通过时，如果受到外部磁场的作用，会在垂直于电流方向上产生电势差。

这种现象是由美国物理学家爱德华·霍尔于1879年首先发现的。

霍尔效应是霍尔门磁传感器能够探测磁场变化的基础。

2. 霍尔元件：霍尔元件是霍尔门磁传感器的核心部件，通常由半导体材料制成。

当磁场作用于霍尔元件时，会在元件两侧产生电势差，这一电势差可以被检测电路所读取，从而转化为相应的信号输出。

3. 灵敏度调节：由于不同的应用场景对磁场的灵敏度要求不同，霍尔门磁传感器通常具有灵敏度调节功能。

用户可以通过调节传感器上的旋钮或设置参数来改变传感器的灵敏度。

二、霍尔门磁传感器的结构1. 外壳：霍尔门磁传感器的外壳通常由耐高温、耐腐蚀的材料制成，以确保其稳定可靠地工作在不同的环境中。

2. 传感元件：传感元件是霍尔门磁传感器的核心部件，它通常为霍尔元件。

传感元件的选择和制造工艺会直接影响传感器的灵敏度和稳定性。

3. 输出端口：霍尔门磁传感器的输出端口通常为开关量输出，常见的有正常开关、NC（Normally Closed）和NO（Normally Open）等类型。

用户可以根据实际需求选择合适的输出类型。

4. 供电接口：霍尔门磁传感器通常需要外部供电，供电电压的稳定性和电流的大小需要符合传感器的工作要求。

5. 灵敏度调节装置：为了适应不同的工作环境和需求，霍尔门磁传感器通常具有灵敏度调节装置，用户可以通过调节该装置来改变传感器的灵敏度。

三、霍尔门磁传感器的应用1. 门窗磁控报警系统：霍尔门磁传感器可以应用于门窗磁控报警系统中，通过安装在门窗上，当门窗打开时，磁场的变化会被传感器检测到，并触发报警器发出警报。

霍尔传感器简介江苏省洪泽中学 程如林引言：霍尔效应是新课标高中物理教材（人教版）选修3‐1中的一个研究课题，霍尔元件在新课标高中物理教材（人教版）选修3‐2第六章“传感器”中也有简略介绍。

课本两处出现此内容，体现了新课标的理念，即关注现代科技、联系生产实际，同时也是为了拓宽学生知识面、增强学生的创新设计能力和激发学生的兴趣。

为了便于大家在教学中了解更为细致的内容，笔者查阅了相关资料，现将有关内容整理出来，供各位同行参考。

摘要：本文简略介绍霍尔传感器的工作原理、分类及其简单应用。

关键词：霍尔效应 霍尔元件 霍尔传感器 分类 特性 应用霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

一、霍尔效应霍尔元件 霍尔传感器（一）霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压，它们之间的关系为。

式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

（二）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（三）霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。

二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

霍尔传感器原理及应用
霍尔传感器作为一种常用的传感器器件，其运作原理是基于霍尔效应。

霍尔效应是指当通过导体的电流在垂直于电流方向上施加一个磁场时，会在导体的侧边产生一种电势差。

具体而言，霍尔传感器中通常包含一片装有霍尔元件（霍尔晶体）的芯片。

当通过芯片中的引脚加上一定的电流时，霍尔元件内部产生一个与施加磁场相对应的电势差。

电势差的大小与施加磁场的强度成正比，方向则取决于磁场的方向。

根据霍尔传感器的工作原理，它可以用于检测磁场的强度和方向。

常见的应用包括磁力计、转速传感器、位置传感器等。

以下是一些常见的应用示例：
1. 磁力计：霍尔传感器可以测量磁场的强度，因此被广泛用于磁力计中，用来检测和测量物体的磁性。

2. 转速传感器：霍尔传感器也可以用于测量物体的转速。

通过将传感器安装在旋转物体附近，并将传感器上的电流引脚连接到适当的电路中，可以通过测量输出电势差的频率来计算旋转物体的转速。

3. 位置传感器：借助霍尔传感器，可以实现非接触式的位置检测。

例如，将传感器安装在机械设备上，用来检测设备的位置并实时监控运动状况。

4. 电流测量：霍尔传感器也可用作电流传感器。

通过将传感器
固定在电流导体附近，可以测量通过导体的电流，并将其转换为相应的电压信号。

总之，霍尔传感器是一种基于霍尔效应的传感器器件，其应用广泛，可以用于测量磁场的强度和方向，实现转速测量、位置检测和电流测量等功能。

霍尔效应传感器的研究及应用一、介绍霍尔效应传感器是目前最常用的磁传感器之一。

它的基本原理是指在某些材料中存在一种叫做霍尔效应的现象，通过这种现象将磁场转化为电信号。

因此，霍尔效应传感器具有非接触式、无机械磨损和高灵敏度等优点。

本文将介绍霍尔效应传感器的研究进展和应用场景。

二、霍尔效应的基本原理霍尔现象是由美国物理学家Edwin Hall在1879年首次描述的。

当一个导体置于垂直于其电流方向的磁场中时，导体中会出现电势差，这种现象被称为霍尔效应。

霍尔效应产生的电势差与磁场的强度、导体的厚度和电流的大小等因素有关。

三、常见的霍尔传感器类型在实际应用中，人们通常利用霍尔效应制造出不同类型的霍尔传感器。

其中，最常见的三种传感器类型是线性霍尔传感器、角度霍尔传感器和高温霍尔传感器。

1. 线性霍尔传感器线性霍尔传感器是将霍尔效应应用于测量线性位移的传感器。

它的基本原理是将霍尔元件置于一个恒定磁场中，当受测物体与磁场平行移动时，霍尔元件产生的电势差与物体的位移成正比。

线性霍尔传感器广泛应用于机械工程领域，如汽车、飞机和机器人等。

2. 角度霍尔传感器角度霍尔传感器是一种用于测量旋转角度的传感器。

它的基本原理是将霍尔元件固定在电机转子上，使之与旋转轴垂直。

当电机转子旋转时，霍尔元件产生的电势差与旋转角度成正比。

由于角度霍尔传感器具有非接触式测量、精度高、寿命长等优点，因此在航空航天、机器人和医疗设备等领域有着广泛的应用。

3. 高温霍尔传感器高温霍尔传感器可以在高温环境下工作，通常温度范围为-40°C 至 150°C。

高温霍尔传感器的特点是相对于其他类型的霍尔传感器更为可靠且灵敏度更高，因此在汽车火花塞、气体涡轮和磁集成电路等高温应用环境中得到广泛应用。

四、霍尔效应传感器的应用霍尔效应传感器在众多领域得到了广泛的应用，以下几个领域是其中之一。

1. 汽车行业霍尔效应传感器在汽车行业中得到广泛应用。

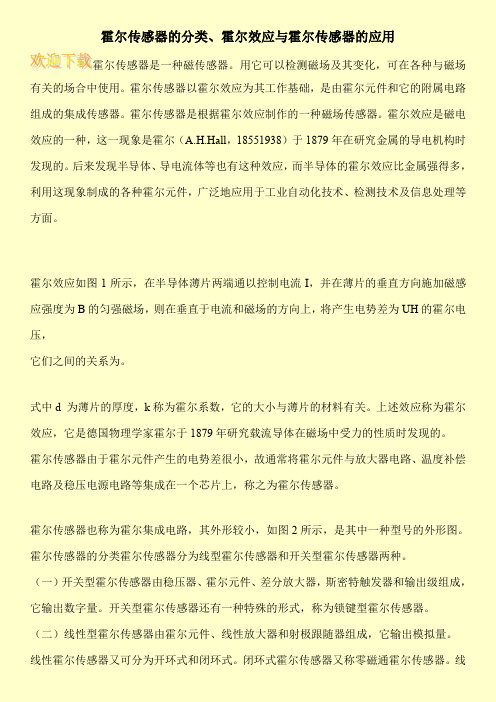

霍尔传感器的分类、霍尔效应与霍尔传感器的应用霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，18551938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。

式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。

霍尔传感器的分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。

（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。

（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

线性霍尔传感器又可分为开环式和闭环式。

闭环式霍尔传感器又称零磁通霍尔传感器。

线性霍尔传感器主要用于交直流电流和电压测量。

开关型如图4所示，其中Bnp为工作点开的磁感应强度，BRP为释放点关的磁感应强度。

当外加的磁感应强度超过动作点Bnp时，传感器输出低电平，当磁感应强度降到动作点Bnp 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。

霍尔传感器总结1. 引言霍尔传感器是一种广泛应用于电子设备中的传感器，它可以用于检测磁场的存在和强度。

相比于传统的接触式传感器，霍尔传感器具有非接触式、高精度、高灵敏度等优势，因此在许多领域使用广泛。

本文将对霍尔传感器进行总结，包括原理、分类、应用和市场前景等内容。

2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，在一定情况下，导体中通过的电流会受到磁场的影响。

当一个电流通过置于磁场中的导体时，导体内会产生一个由电场力引起的霍尔电压，这个现象被称为霍尔效应。

霍尔传感器利用霍尔效应来检测磁场的存在和强度。

3. 霍尔传感器分类根据霍尔传感器的工作原理和结构特点，可以对其进行不同的分类：3.1 线性霍尔传感器线性霍尔传感器可以精确地测量磁场的强度，并输出与之对应的电压或电流信号。

它们通常用于测量磁场的大小，如磁铁的磁场强度等。

3.2 开关式霍尔传感器开关式霍尔传感器可以根据磁场的存在与否，输出高电平或低电平信号。

它们通常用于检测磁场的开关状态，如检测磁铁的位置或检测金属物体的接近程度等。

3.3 旋转式霍尔传感器旋转式霍尔传感器可用于测量旋转物体的角度或位置。

通过将一个磁场源固定在旋转物体上，当旋转物体转动时，磁场的变化会被霍尔传感器检测到，并转换为相应的电信号输出。

这种传感器常用于测量舵机、电机等旋转设备的角度。

4. 霍尔传感器应用由于霍尔传感器具有非接触式、高精度、高灵敏度等特点，因此在许多领域得到了广泛的应用，包括但不限于以下几个方面：4.1 电子设备领域•磁性存储设备：用于读取和写入磁盘驱动器中的数据。

•磁卡读卡器：用于读取信用卡和身份证等磁卡信息。

•磁传感器：用于测量电流、速度、加速度等参数。

•磁场导航传感器：用于手机、平板电脑等设备的方向感应和指南针功能。

4.2 汽车行业•飞轮传感器：用于测量引擎转速。

•节气门传感器：用于测量引擎负荷和控制油门开度。

•刹车传感器：用于测量刹车系统的状态，如制动液压力等。

霍尔传感器工作原理一、引言霍尔传感器是一种常用的非接触式传感器，广泛应用于工业、汽车、电子设备等领域。

本文将详细介绍霍尔传感器的工作原理及其应用。

二、霍尔效应霍尔效应是指在导电材料中，当通过其垂直于电流方向的磁场时，会在材料两侧产生电势差。

这种现象是由霍尔效应元件（霍尔元件）产生的，通常由半导体材料制成。

三、霍尔传感器的构成1. 霍尔元件：霍尔传感器的核心部件是霍尔元件。

霍尔元件通常由硅材料制成，具有正、负两个电极。

当磁场作用于霍尔元件时，会在正、负电极之间产生电势差。

2. 偏置磁场：为了使霍尔传感器正常工作，需要在霍尔元件周围产生一个恒定的磁场，称为偏置磁场。

偏置磁场可以通过永久磁铁或者电磁线圈实现。

3. 信号处理电路：霍尔传感器的输出电压较低，需要通过信号处理电路进行放大和滤波，以提高信号的稳定性和可靠性。

四、霍尔传感器的工作原理当霍尔元件处于偏置磁场中时，磁场的作用会导致霍尔元件两侧产生电势差。

根据霍尔效应的原理，电势差的大小与磁场强度成正比，与电流方向和霍尔元件之间的夹角有关。

霍尔传感器通常有两种工作方式：线性模式和开关模式。

1. 线性模式：当磁场作用于霍尔元件时，霍尔元件两侧产生的电势差与磁场强度成正比。

通过信号处理电路将电势差转化为电压信号，可以得到与磁场强度线性相关的输出电压。

线性模式的霍尔传感器适合于需要测量磁场强度大小的场合。

2. 开关模式：当磁场作用于霍尔元件时，霍尔元件两侧的电势差会发生突变，从而改变输出状态。

当磁场超过一定阈值时，输出状态由低电平切换为高电平，反之亦然。

开关模式的霍尔传感器适合于检测磁场的开关状态，如接近开关、位置检测等。

五、霍尔传感器的应用1. 速度测量：霍尔传感器可以用于测量旋转物体的速度，如机电、风扇等。

通过将霍尔传感器安装在旋转物体上，当旋转物体经过磁场时，霍尔传感器可以检测到磁场的变化，从而测量旋转速度。

2. 位置检测：霍尔传感器可以用于检测物体的位置，如门窗的开关状态、阀门的开关状态等。

一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。

其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。

所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。

而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。

由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。

手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。

主要运用在翻盖解锁、合盖锁定屏幕等功能当中。

玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。

DH482有两个输出，输出1对S极敏感，输出2对N极敏感。

产品特性及优点•微功耗电池供电应用•极性判断，在两个极性上都有输出（输出1：S极输出，输出2：N极输出）•工作电压可低至1.8V•高灵敏度•CMOS输出>> 产品应用领域•固态开关•无绳手机提醒开关•翻盖式手机屏保开关•磁极性传感器玩具用微功耗霍尔开关DH621是较新出现的类型，等同对待S极和N极，也被称为。

霍尔电流传感器是一种广泛应用于电气领域的传感器，它通过霍尔效应测量电流大小并将其转换为可供电子设备读取和处理的信号。

在工业控制、电力系统监测、电动汽车和家用电器等领域，霍尔电流传感器都扮演着重要的角色。

本文将从霍尔电流传感器的工作原理、分类、应用范围以及相关标准等方面进行详细介绍。

一、工作原理霍尔电流传感器利用霍尔效应来实现对电流的测量。

当电流通过导体时，会在周围产生磁场，而霍尔元件则可以感知这一磁场的变化。

当电流通过传感器内的导体时，磁场的变化将引起霍尔元件内部的电压变化，通过检测这一电压变化即可确定电流的大小。

这种基于霍尔效应的电流测量方法具有响应速度快、精度高和不受被测电流大小影响等优点，因此在实际应用中得到了广泛的应用。

二、分类根据测量原理和工作方式的不同，霍尔电流传感器可以分为开环式和闭环式两大类。

开环式霍尔电流传感器的输出信号与被测电流成正比，适用于对电流大小有较高要求的场合；而闭环式霍尔电流传感器则通过反馈控制来消除温度漂移和线性度等问题，通常精度更高，但成本也更高。

另外，根据测量范围的不同，霍尔电流传感器还可分为小电流型和大电流型两种。

小电流型主要用于电子设备和小功率电路的电流测量，而大电流型则适用于电动机、变频器和电力系统等大功率设备的电流测量。

三、应用范围1. 工业控制领域：霍尔电流传感器广泛应用于工业自动化控制系统中，用于监测电机、变频器、电焊机等设备的电流情况，实现对电力系统的精准控制和保护。

2. 电力系统监测：在电力系统中，霍尔电流传感器可用于实时监测电网中的电流变化，帮助电力公司及时发现并处理潜在的故障，确保电网的稳定运行。

3. 电动汽车：随着电动汽车的普及，霍尔电流传感器被广泛应用于电动汽车的电池管理系统、驱动控制系统等部位，实现对电流的准确测量和控制。

4. 家用电器：在家用电器中，如空调、洗衣机等产品中，霍尔电流传感器用于测量电机的工作电流，帮助实现智能控制和节能运行。

什么是霍尔传感器，它有何⽤途？霍尔传感器是⼀种检测磁场的传感器，可以⽤来检测磁场的存在和变化，⼴泛⽤在测量、⾃动化控制、交通运输和⽇常⽣活等领域。

⼀、霍尔传感器的实物外形霍尔传感器的实物外形如下图所⽰。

⼆、霍尔传感器的结构与⼯作原理1、霍尔效应当⼀个通电导体置于磁场中时，在该导体两侧⾯会产⽣电压，该现象称为霍尔效应。

以下图所⽰为霍尔传感器的⼯作原理。

先给导体通图⽰⽅向（z轴⽅向）的电流I，然后在与电流垂直的⽅向（y轴⽅向）施加磁场B，那么会在导体两侧（x轴⽅向）产⽣电压UH， UH称为霍尔电压。

2、霍尔元件与霍尔传感器⾦属导体具有霍尔效应，但其灵敏度低，产⽣的霍尔电压很低，不适合作霍尔元件。

霍尔元件⼀般由半导体材料（锑化铟最为常见）制成，其结构如下图所⽰，它由衬底、⼗字形半导体材料、电极引线和磁性体顶端等构成。

⼗字形锑化铟材料的4个端部的引线中，①、②为电流引脚，③、④为电压引脚，磁性体顶端的作⽤是聚集磁场磁感线来提⾼元件的灵敏度。

由于霍尔元件产⽣的电压很⼩，故通常将霍尔元件与放⼤电路、温度补偿电路及稳压电源等集成在⼀个芯⽚上，称之为霍尔传感器。

三、霍尔传感器的种类霍尔传感器可分为线性型霍尔传感器和开关型霍尔传感器两种。

1．线性型霍尔传感器线性型霍尔传感器主要由霍尔元件、线性放⼤器和射极跟随器组成，其组成如下图所⽰。

当施加给线性型霍尔传感器的磁场逐渐增强时，其输出的电压会逐渐增⼤，即输出信号为模拟量。

2．开关型霍尔传感器开关型霍尔传感器主要由霍尔元件、放⼤器、施密特触发器（整形电路）和输出级组成，其组成和特性曲线如下图所⽰。

当施加给开关型霍尔传感器的磁场增强时，只要磁感应强度⼩于BOP，其输出电压Uo就为⾼电平，当磁感应强度⼤于BOP时输出由⾼电平变为低电平；当磁场减弱时，磁感应强度需要减⼩到BRP，输出电压Uo才能由低电平转为⾼电平，也就是说，开关型霍尔传感器由⾼电平转为低电平和由低电平转为⾼电平所要求的磁感应强度是不同的，⾼电平转为低电平要求的磁感应强度更强。
