【CN209610639U】一种改性材料有框画艺术品【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920679369.8(22)申请日 2019.05.13(73)专利权人 江苏沭彩画材有限公司地址 223600 江苏省宿迁市沭阳县耿圩镇省道245东侧周庙段(72)发明人 孙兆留　(51)Int.Cl.A47B 27/02(2006.01)A47B 27/14(2006.01)(54)实用新型名称一种新型学生用画框(57)摘要本实用新型涉及画框技术领域，且公开了一种新型学生用画框，包括主体板和调节机构，所述衔接圈的外表面左侧与伸缩短柱的外表面右侧连接，所述主体板的外表面顶部与活动扣的外表面底部连接，所述活动扣的内表面与衔接柱的外表面左侧连接，所述主体板的外表面顶部右侧与缓冲条的外表面底部连接。

本实用新型通过支撑腿和伸缩柱等的使用，所以在使用的时候可以更好的让画框进行调节，可以根据使用者的高度进行调节使用，从而可以方便使用者的绘画使用，又因支撑腿和把手等结构的相互配合使用，所以在使用的时候可以更好的在画框不使用的时候可以放在上面避免被碰坏，所以该装置可以达到能调节舒适度方便使用的目的。

权利要求书1页 说明书3页 附图2页CN 210203869 U 2020.03.31C N 210203869U权　利　要　求　书1/1页CN 210203869 U1.一种新型学生用画框，包括主体板（1）和调节机构（6），其特征在于：所述调节机构（6）包括加固三角板（601）、安装块（602）、活动球（603）、衔接圈（604）、伸缩支撑杆（605）、衔接套（606）、支撑腿（607）、把手（608）、伸缩柱（609）、侧装块（610）、活动扣（611）、缓冲条（612）和衔接柱（613），所述主体板（1）的外表面右侧中部与安装块（602）的外表面左侧连接，所述安装块（602）的内表面与活动球（603）的外表面连接，所述活动球（603）的外表面底部与伸缩支撑杆（605）的外表面顶部连接，所述支撑杆（605）的外表面底部与衔接套（606）的内表面套接，所述衔接套（606）的外表面底部与支撑腿（607）的外表面顶部连接，所述伸缩支撑杆（605）的外表面顶部与衔接圈（604）的外表面中部连接，所述衔接圈（604）的外表面左侧与伸缩短柱（2）的外表面右侧连接，所述主体板（1）的外表面顶部与活动扣（611）的外表面底部连接，所述活动扣（611）的内表面与衔接柱（613）的外表面左侧连接，所述衔接柱（613）的外表面右侧与防护盖（3）的外表面左侧连接，所述主体板（1）的外表面右侧与侧装块（610）的外表面左侧连接，所述侧装块（610）的内表面与伸缩柱（609）的外表面底部连接，所述伸缩柱（609）的外表面顶部与把手（608）的外表面底部连接，所述主体板（1）的外表面顶部右侧与缓冲条（612）的外表面底部连接。

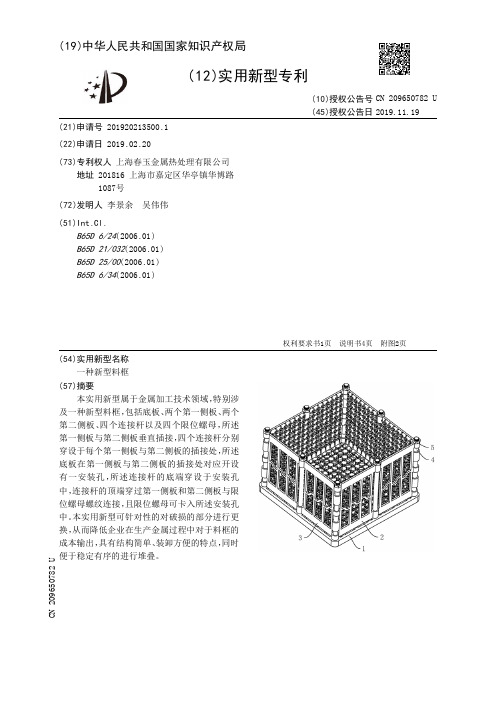

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213500.1(22)申请日 2019.02.20(73)专利权人 上海春玉金属热处理有限公司地址 201816 上海市嘉定区华亭镇华博路1087号(72)发明人 李景余　吴伟伟　(51)Int.Cl.B65D 6/24(2006.01)B65D 21/032(2006.01)B65D 25/00(2006.01)B65D 6/34(2006.01)(54)实用新型名称一种新型料框(57)摘要本实用新型属于金属加工技术领域，特别涉及一种新型料框，包括底板、两个第一侧板、两个第二侧板、四个连接杆以及四个限位螺母，所述第一侧板与第二侧板垂直插接，四个连接杆分别穿设于每个第一侧板与第二侧板的插接处，所述底板在第一侧板与第二侧板的插接处对应开设有一安装孔，所述连接杆的底端穿设于安装孔中，连接杆的顶端穿过第一侧板和第二侧板与限位螺母螺纹连接，且限位螺母可卡入所述安装孔中。

本实用新型可针对性的对破损的部分进行更换，从而降低企业在生产金属过程中对于料框的成本输出，具有结构简单、装卸方便的特点，同时便于稳定有序的进行堆叠。

权利要求书1页 说明书4页 附图2页CN 209650782 U 2019.11.19C N 209650782U权　利　要　求　书1/1页CN 209650782 U1.一种新型料框，其特征在于，包括底板(1)、两个第一侧板(2)、两个第二侧板(3)、四个连接杆(4)以及四个限位螺母(5)，所述第一侧板(2)与第二侧板(3)垂直插接，四个连接杆(4)分别穿设于每个第一侧板(2)与第二侧板(3)的插接处，所述底板(1)在第一侧板(2)与第二侧板(3)的插接处对应开设有一安装孔(11)，所述连接杆(4)的底端穿设于安装孔(11)中，连接杆(4)的顶端穿过第一侧板(2)和第二侧板(3)与限位螺母(5)螺纹连接，且限位螺母(5)可卡入所述安装孔(11)中。

专利名称：一种边框型材
专利类型：实用新型专利
发明人：孔维强
申请号：CN201620023993.9申请日：20160112
公开号：CN205330395U
公开日：
20160622
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种边框型材，包括边框本体，边框本体由光企构成，所述光企内端面安装有调整机构，所述调整机构包括与光企的内端面相卡接的扣板机构及卡接在扣板机构内端面上的中柱，中柱内端面设有卡槽，扣板机构由至少一个扣板构成。

本实用新型在光企内端面安装有调整机构，调整机构由扣板机构及卡接在扣板机构内端面上的中柱构成，扣板机构由至少一个扣板构成，可根据门框的大小，设计调整机构的大小，选择相应数量的扣板，这样边框可以安装规格统一的钢化中空玻璃，就可以批量生产标准规格的钢化中空玻璃，钢化中空玻璃也可批量库存，大大提高了生产效率，大大降低了零单发货及生产成本，同时也便于门的多样话设计，外形美观。

申请人：孔维强
地址：465350 河南省信阳市商城县吴河乡六甲畈村后冲组
国籍：CN
代理机构：郑州先风专利代理有限公司
代理人：黄伟
更多信息请下载全文后查看。

专利名称：边框画
专利类型：发明专利
发明人：肖军华
申请号：CN89100202.2申请日：19890117
公开号：CN1044212A 公开日：
19900801
专利内容由知识产权出版社提供
摘要：本发明是一种框与画合一的画。

它属于出版印刷或工艺品领域。

边框画的设计方法采用作图法。

其特征是将边框的折线、剪裁线、图案及画面(也可由用户自己选择画幅粘贴)印在同一张纸(或其它代用品)上，用户根据要求进行裁剪，折叠即可完成。

本发明能与各种镜框画(包括：木框、石膏框、金属框)相比美，但它更具有经济实用，运输、更换、悬挂、摆放简便易行的特点，因此，它是室内装饰的新品。

申请人：肖军华
地址：北京市海淀区大柳树北村甲23号内3号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型油画
专利类型：实用新型专利
发明人：王阿乙
申请号：CN201821975343.X 申请日：20181128
公开号：CN209365739U
公开日：
20190910
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型油画，包括画框和画板；上述画框由上框条、下框条、左框条和右框条构成；左框条与右框条之间架设有活动杆，左框条和右框条的下部的内侧面均设有滑行槽，活动杆的左、右端对应插入滑行槽内上下滑动；左框条和右框条的上部的背面设有升降槽，该升降槽内滑动安装有插座，升降槽与滑行槽连通，左框条和右框条的插座通过绳子对应连接活动杆的左、右端，活动杆与下框条之间安装有用于将活动杆拉回下框条的顶沿的弹性部件。

本实用新型的油画通过活动杆与插座的结构配置，使得油画挂在墙体上时，因自身的重力作用，活动杆自动将画板锁紧在画框内，且滑行槽斜向上设置，画框的重量越大，画板被锁得更紧。

申请人：南安市亿辉油画工艺有限公司
地址：362000 福建省泉州市南安市水头镇蟠龙开发区
国籍：CN
代理机构：北京和信华成知识产权代理事务所(普通合伙)
代理人：胡剑辉
更多信息请下载全文后查看。

专利名称：一种画框
专利类型：发明专利
发明人：宦忠举
申请号：CN201610639180.7申请日：20160808
公开号：CN105996616A
公开日：
20161012
专利内容由知识产权出版社提供
摘要：本发明公开了一种画框，包括由四条框边连接组成的框架、设置于每一条框边外表面上的装饰线条和后盖板，在每条框边的外表面均开设有若干安装盲孔，在装饰线条的内侧面上设置有与所述安装盲孔想适配的卡块，装饰线条通过其上的卡块卡接于所述安装盲孔内固定在框边上。

本发明的装饰线条与框边为可拆卸连接，能够随时更换不同样式的装饰线条，拆装简便，而且通过设置卡槽，可以再卡槽内安装透明状的护板，提高了对画的保护力度。

申请人：洛阳市富宁木业有限责任公司
地址：471799 河南省洛阳市洛宁县城郊乡寨礼村
国籍：CN
代理机构：北京远创理想知识产权代理事务所(普通合伙)
代理人：张素妍
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920353614.6(22)申请日 2019.03.20(73)专利权人 河南理工大学地址 454000 河南省焦作市高新区世纪大道2001号(72)发明人 梁婷婷　(74)专利代理机构 西安汇恩知识产权代理事务所(普通合伙) 61244代理人 邢立立(51)Int.Cl.B44C 5/04(2006.01)(54)实用新型名称一种环保型易更换式装饰画(57)摘要本实用新型公开了一种环保型易更换式装饰画，包括画框板、压条板和固定板，所述画框板的外表面开设有卡槽，卡槽内安装有第二磁铁条，所述压条板通过合页铰接安装在画框板上，压条板共设有四个，且四个压条板关于画框板呈矩形阵列分布，压条板的内表面安装有第一磁铁条，第一磁铁条的大小与卡槽的大小适配，所述压条板与画框板之间固定有画纸，且压条板压合在画纸的边缘处，所述画框板的外侧设置有边幅板，边幅板的外表面通过胶水贴附有装饰纸，所述画框板的后端面安装有插接板，插接板插接在固定板上，所述固定板侧端面下端位置处开设有固定孔，固定孔内插接有螺钉。

本实用新型具有画框便于取下、画纸固定方便可以便于画纸的更换的优点。

权利要求书1页 说明书3页 附图5页CN 209869909 U 2019.12.31C N 209869909U权　利　要　求　书1/1页CN 209869909 U1.一种环保型易更换式装饰画，包括画框板(2)、压条板(3)和固定板(7)，其特征在于：所述画框板(2)的外表面开设有卡槽(9)，卡槽(9)内安装有第二磁铁条(11)，所述压条板(3)通过合页铰接安装在画框板(2)上，压条板(3)的内表面安装有第一磁铁条(10)，且第一磁铁条(10)插接在卡槽(9)内，所述画框板(2)的外侧设置有边幅板(1)，边幅板(1)的外表面通过胶水贴附有装饰纸(4)，所述画框板(2)的后端面安装有插接板(6)，插接板(6)插接在固定板(7)上，所述固定板(7)侧端面下端位置处开设有固定孔(12)，固定孔(12)内插接有螺钉(8)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920628626.5(22)申请日 2019.05.05(73)专利权人 成都师范学院地址 611130 四川省成都市温江区海科路东段99号(72)发明人 杨参天　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 刘玉珠(51)Int.Cl.B44D 3/18(2006.01)B44D 3/00(2006.01)(54)实用新型名称一种新型油画画架(57)摘要本实用新型公开了一种新型油画画架，包括支撑板和三脚架，其特征在于：所述支撑板上设有内凹的卡槽，所述卡槽内卡接设有柜体，所述柜体内设有横向的通槽，所述通槽内设有分别位于两侧的抽屉，所述柜体两端分别设有横向的螺纹孔一，所述柜体两侧分别设有与螺纹孔一竖直接通的通孔，所述通孔内可拆卸设有调节杆，所述柜体上方设有画板，所述调节杆顶端设有铰接件，所述柜体上远离通孔的一端两侧分别设有纵向的滑道，所述画板底端设有与滑道相配合球形的滑块，所述调节杆上均匀设有与螺纹孔一横向配合的螺纹孔二，所述螺纹孔一和螺纹孔二之间可拆卸连接设有羊角螺栓。

本实用新型操作方便，方便放置各种色料而且可以调节画板的倾斜角度。

权利要求书1页 说明书2页 附图1页CN 210082809 U 2020.02.18C N 210082809U权　利　要　求　书1/1页CN 210082809 U1.一种新型油画画架，包括支撑板(1)和位于支撑板(1)下方的三脚架(2)，其特征在于：所述支撑板(1)上设有内凹的卡槽(7)，所述卡槽(7)内卡接设有柜体(3)，所述柜体(3)内设有横向的通槽(5)，所述通槽(5)内设有分别位于两侧的抽屉(6)，所述柜体(3)两端分别设有横向的螺纹孔一(11)，所述柜体(3)两侧分别设有与螺纹孔一(11)竖直接通的通孔(9)，所述通孔(9)内可拆卸设有调节杆(8)，所述柜体(3)上方设有画板(4)，所述调节杆(8)顶端设有与画板(4)底端铰接的铰接件(10)，所述柜体(3)上远离通孔(9)的一端两侧分别设有纵向的滑道(14)，所述画板(4)底端设有与滑道(14)相配合球形的滑块(17)，所述调节杆(8)上均匀设有与螺纹孔一(11)横向配合的螺纹孔二(13)，所述螺纹孔一(11)和螺纹孔二(13)之间可拆卸连接设有羊角螺栓(12)。
