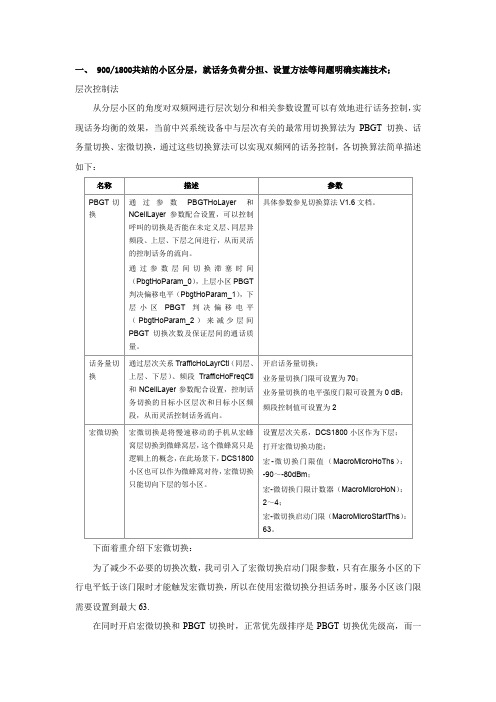

一、 900/1800共站的小区分层，就话务负荷分担、设置方法等问题明确实施技术；层次控制法从分层小区的角度对双频网进行层次划分和相关参数设置可以有效地进行话务控制，实现话务均衡的效果，当前中兴系统设备中与层次有关的最常用切换算法为PBGT切换、话务量切换、宏微切换，通过这些切换算法可以实现双频网的话务控制，各切换算法简单描述如下：下面着重介绍下宏微切换：为了减少不必要的切换次数，我司引入了宏微切换启动门限参数，只有在服务小区的下行电平低于该门限时才能触发宏微切换，所以在使用宏微切换分担话务时，服务小区该门限需要设置到最大63.在同时开启宏微切换和PBGT切换时，正常优先级排序是PBGT切换优先级高，而一般在开启宏微切换的场景下我们是希望使用宏微切换的，所以我司引入了宏微切换优先级设置参数，可以设置宏微切换优先级高于PBGT切换。
为了更灵活的针对每一对邻区设置不同的宏微切换门限及N值，我司将宏微切换门限及N值移到邻区级参数中，相比在小区级设置该门限更灵活。
通过宏微切换分担话务的示意图如下：涉及到的参数包括：宏微切换在HoControl中设置了对应的开关HoControl14，当HoControl14为true的时候宏微切换才起作用；然后在切换控制参数中设置宏微切换优先级，在切换控制的其它参数中设置宏微切换启动门限，在邻接小区切换并重选参数中设置宏-微切换门限（MacroMicroHoThs）、宏-微切换N值（MacroMicroHoN），相邻小区层次（NCellLayer）等参数。
其中，要想成为宏微切换的目标小区，相邻小区层次（NCellLayer）必须设置为Lower；各参数解释如下：1. 宏-微切换门限（MacroMicroHoThs）描述：在宏-微切换过程中，需要使用一些参数。
宏-微切换门限值是一个信号强度门限值，当某相邻微蜂窝的信号强度的测量值连续高于MacroMicroHoThs值（门限值）达到一定次数，则可以将呼叫切换到该相邻微蜂窝。

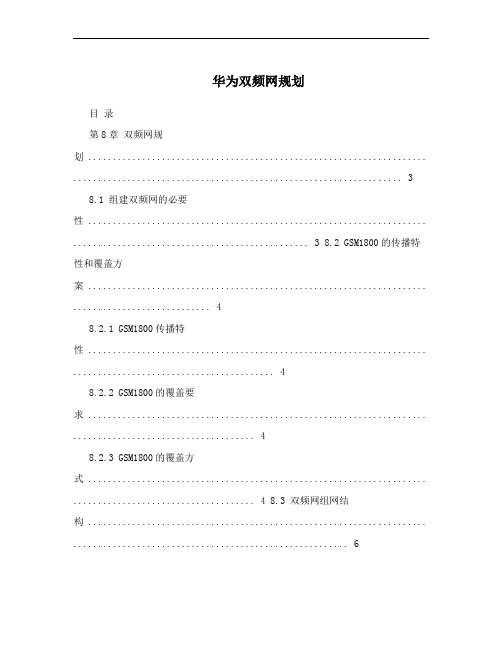

华为双频网规划目录第8章双频网规划 ..................................................................... . (3)8.1 组建双频网的必要性 ..................................................................... ................................................ 3 8.2 GSM1800的传播特性和覆盖方案 ..................................................................... . (4)8.2.1 GSM1800传播特性 ..................................................................... .. (4)8.2.2 GSM1800的覆盖要求 ..................................................................... . (4)8.2.3 GSM1800的覆盖方式 ..................................................................... ..................................... 4 8.3 双频网组网结构 ..................................................................... .. (6)8.3.1 独立MSC组网 ..................................................................... . (7)8.3.2 共MSC/独立BSC组网 ..................................................................... . (7)8.3.3 共BSC组网 ..................................................................... ...................................................... 8 8.4 双频网中的参数 ..................................................................... .. (9)8.4.1 ECSC和MBR .................................................................... . (9)8.4.2 小区选择和重选...................................................................... . (10)8.4.3 关于CBA和CBQ取值 ..................................................................... .. (14)8.4.4 华为双频网涉及的参数...................................................................... ............................... 16 8.5 双频网络之间的话务引导与控制 ..................................................................... .. (23)8.5.1 双频话务引导...................................................................... .. (23)8.5.2 华为分层分级别的网络结构...................................................................... .. (24)8.5.3 丰富完善的华为切换算法...................................................................... ........................... 25 8.6 不同厂家之间双频配合的问题 ..................................................................... (26)i8.6.1 分层网络结构的配合...................................................................... .. (26)8.6.2 双频切换的配合...................................................................... . (28)8.6.3 双频切换举例...................................................................... ............................................... 30 8.7 双频组网工程实施 ....................................................................................................................... 33 8.8 GSM1800预规划 ..................................................................... (36)iiGSM无线网络规划及优化规划篇第8章双频网规划8.1 组建双频网的必要性早期的GSM移动通信网是建立在900M网络上的，随着用户的迅速增加，网络容量亦增长很大。

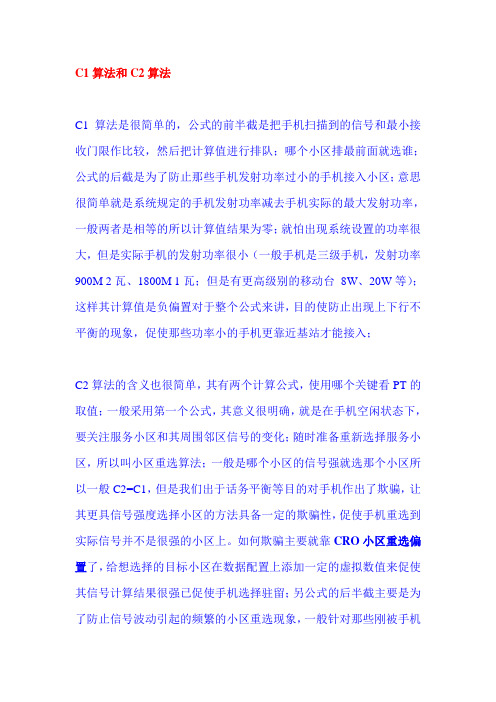

C1算法和C2算法C1算法是很简单的，公式的前半截是把手机扫描到的信号和最小接收门限作比较，然后把计算值进行排队；哪个小区排最前面就选谁；公式的后截是为了防止那些手机发射功率过小的手机接入小区；意思很简单就是系统规定的手机发射功率减去手机实际的最大发射功率，一般两者是相等的所以计算值结果为零；就怕出现系统设置的功率很大，但是实际手机的发射功率很小（一般手机是三级手机，发射功率900M 2瓦、1800M 1瓦；但是有更高级别的移动台8W、20W等）；这样其计算值是负偏置对于整个公式来讲，目的使防止出现上下行不平衡的现象，促使那些功率小的手机更靠近基站才能接入；C2算法的含义也很简单，其有两个计算公式，使用哪个关键看PT的取值；一般采用第一个公式，其意义很明确，就是在手机空闲状态下，要关注服务小区和其周围邻区信号的变化；随时准备重新选择服务小区，所以叫小区重选算法；一般是哪个小区的信号强就选那个小区所以一般C2=C1，但是我们出于话务平衡等目的对手机作出了欺骗，让其更具信号强度选择小区的方法具备一定的欺骗性，促使手机重选到实际信号并不是很强的小区上。
如何欺骗主要就靠CRO小区重选偏置了，给想选择的目标小区在数据配置上添加一定的虚拟数值来促使其信号计算结果很强已促使手机选择驻留；另公式的后半截主要是为了防止信号波动引起的频繁的小区重选现象，一般针对那些刚被手机抛弃掉的服务小区，一般手机从某一个小区重选后又由于信号波动再次重选一般不会对原小区做考虑的，怎么实现呢，就靠公式T0*H （PT-T);所谓PT是惩罚时间、T是实际计数时间、TO是临时惩罚偏置量，当PT>T时，也就是惩罚时间还未到，则H取值为1，做负偏执；如果PT<T时则惩罚时间已过可以考虑其作为目标小区则H为O，不作出减权惩罚；其实C1的目的是让手机根据小区的信号强度选择最好的小区驻留，C2算法是让手机再作出重选的时候不光要考虑信号要最强的小区，还要考虑信号的波动性导致的频繁重选问题以及话务平衡问题，解决法案就是骗和惩罚机制；手机选择小区的根本是不会变的就是根据小区的信号强度，这是根本所有的算法都是基于此作出的策略调整；1、G900和D1800相同数值参数：干扰带门限0~5分别为：110、105、98、90、87、85 干扰平均周期：20 SACCH复贞数：63和56→BTS3X14，BTS2X 31，SACCH周期（480ms）；参数设置时间内的上行链路误码率大于设定的门限时，BTS向BSC发送一条连接失败指示消息；如果上行无线环境或链路太差，导致误码率过高引起接入困难或者掉话严重，可以设当提高。
南昌联通华为区域全网切换策略修改评估报告Huawei Technologies Co., Ltd.南昌联通网络优化中心华为技术有限公司2008-12-30目录1 概述 (3)2 对新切换策略的具体介绍 (3)2.1 原理说明 (3)2.2 参数设置方案 (5)2.3 新方案对原有分层分级方案的改进 (7)3 新切换策略修改前后对比结果 (7)3.1 话务统计对比结果 (7)3.1.1 前后主要KPI指标对比 (7)3.1.2 前后1800小区话务分担比例对比 (8)3.1.3 前后话音质量质量对比 (9)3.2 路测结果 (14)3.2.1 接收电平统计 (14)3.2.2 话音质量统计 (15)3.2.3 路测中典型案例对比分析 (15)4 总结 (17)1 概述为了达到1800小区吸收话务提升网络通话质量的目的，现网采用1800小区所在层为2层，900小区为3层，目的是优先占用1800小区，其弊端是尽管900小区电平很好只要1800小区电平在边缘切换门限以上仍然会占用1800小区，同时存在1800小区向900小区切换慢的情况。
2 对新切换策略的具体介绍2.1 原理说明900频段小区向1800频段小区的切换流程如下图所示：图表 1 900频段向1800频段小区发起切换的示意图1800频段小区的层间切入门限＝1800频段小区的层间切换门限＋900到1800小区的邻区级层间切换磁滞－64（1800的切入门限：25+69-64=30,即-80dbm）；当1800小区信号电平大过该门限时，16BIT准则中第14位置0，而900频段小区的14位恒置1，这样1800小区的排序在900小区之前，占用900小区可向1800小区发起负值PBGT切换；此时900到1800小区切换相对电平门限＝900到1800小区的PBGT切换门限－64＋（1800小区允许手机最大接入功率－900小区允许手机最大接入功率）＝900到1800小区的PBGT切换门限－64＋（30－33）＝PBGT切换门限－67。
举一个例子，当900小区到1800小区的PBGT切换门限设置为49时，若1800小区信号电平大于切入门限的要求，只要1800小区的信号电平不低于900频段小区18dB，就可从900小区向1800小区发起切换。
当1800小区信号电平低过切入门限（1800频段小区的层间切换门限＋900到1800小区的邻区级层间切换磁滞－64）值后，14BIT位置1，和900小区的排序前后由16位数排列的前四位决定。
这时要求1800邻区与900服务小区电平差值大过小区间切换磁滞值时，900小区才可向1800小区发起切换。
当900小区信号电平低过边缘切换门限值时，则触发边缘切换。
1800频段小区向900频段小区的切换流程如下图所示：图表 2 1800频段向900频段小区发起切换的示意图1800小区切出门限＝1800小区自身的层间切换门限（当层间切换磁滞设置为0时），当1800信号电平高于该门限时，因16BIT准则中的第14位置0，排序始终在900小区之前，故不会向900小区发起PBGT切换；当1800小区信号电平低过该门限值时，14位置1，和900小区相同，这时1800小区可向900小区发起PBGT切换，此时1800到900小区切换相对电平门限＝1800到900小区的PBGT切换门限值－64＋（900小区允许手机最大接入功率－1800小区允许手机最大接入功率）＝1800到900小区的PBGT切换门限值－64＋（33－30）＝1800到900小区的PBGT 切换门限值－61。
例如，当1800小区信号电平低过切出门限，且到900小区的PBGT切换门限值设置为76时，则900小区信号电平必须高于1800小区76－61＝15dB，才允许该1800小区向900小区发起PBGT切换。
当1800小区信号电平低过边缘切换门限值时，则触发边缘切换。
900到1800小区切换相对电平门限、1800到900小区切换相对电平门限、1800小区切入门限、1800小区切出门限与网络中实际参数设置的具体对应关系如下表所示：参数设置要满足以下几点约束条件：1、1800小区切入门限应大于边缘切换门限一定距离。
否则会出现这样的问题：信号相对较好的900小区负切到一个信号很差的1800小区，该1800小区信号电平接近甚至低过边缘切换门限，有可能触发边缘切换又切换回900频段小区，造成乒乓，甚至可能来不及切出而“吊死”在1800小区上，对网络质量带来不良影响。
2、1800小区的切出门限应大于边缘切换门限一定距离，否则会导致1800小区较难向900小区发起切换。
3、900向1800小区切换的电平相对门限，1800向900小区切换的电平相对门限，1800小区的切出门限，1800小区的切入门限应满足一定条件，以避免双频发生乒乓切换。
2.2 参数设置方案具体参数设置方案如下表所示：根据该参数设置，可得到：900到1800小区切换相对电平门限＝900到1800小区的PBGT切换门限－67＝49－67＝－18dB1800到900小区切换相对电平门限＝1800到900小区的PBGT切换门限值－61＝74－61＝13dB1800小区切入门限＝1800小区层间切换门限＋900到1800小区的邻区级层间切换磁滞－64＝27＋69－64＝32（即－78dBm）1800小区切出门限＝1800小区层间切换门限＝27（即－83dBm）对900频段小区和1800频段小区相互之间切换关系可描述如下：1、对于900频段小区向1800频段小区切换，当1800频段小区信号电平达过－78dBm时，只要1800小区信号电平不低于900频段小区－18dBm，就可以从900频段小区向1800频段小区发起切换（负切换门限设置比较大，以保证1800频段小区信号电平大过－78dBm时，手机尽量占用1800频段小区）；当1800小区信号电平低过－78dBm时，1800频段小区信号电平只要高过900频段小区3dB,占用900频段小区就可以向1800频段小区发起切换；当手机占用900频段小区信号电平低过－95dBm时，触发边缘切换。
2、对于1800频段小区向900频段小区切换，当1800频段小区信号电平高于－83dBm时，不向900频段小区发起切换；当信号电平低过－83dBm时，可向900频段小区发起PBGT切换，当信号电平低过－95dBm时，触发边缘切换。
3、在－78到－83dBm这一区间，900小区只能向1800小区发起正切换，1800小区不能向900小区发起切换，起一个保护带的作用，防止900和1800小区之间出现乒乓切换。
2.3 新方案对原有分层分级方案的改进相对于原有的分层分级方案，新方案做了如下的改进：1、增加了900、1800频段小区相互之间切换的相对门限，增强双频小区之间切换的联动性。
2、解决在分层分级参数配置下，1800频段小区低过层间切换门限，900小区不能向1800小区发起切换的问题，加强900到1800小区之间切换的衔接。
3、在原有分层分级方案下，1800小区在边缘切换门限以上，不能够向900小区发起切换，而在新的参数配置方案下，1800小区可向900小区发起PBGT切换，切换门限可逐邻区调整，加强900到1800小区之间切换的衔接。
4、主要的切换控制参数均可以针对邻区进行调整，方便在不同场景下的优化。
3 新切换策略修改前后对比结果3.1 话务统计对比结果3.1.1前后主要KPI指标对比图表 3 切换策略修改前后KPI比较结果从统计指标中可看到，切换策略调整前后，在话务量基本保持的情况下，早晚忙时的TCH拥塞率得到有效的改善；早晚忙时的切换成功率提升了0.3%；TCH掉话率及业务信道分配成功率也得到相应的提升。
3.1.2前后1800小区话务分担比例对比早忙时1800小区话务分担统计如下表所示：图表 4 早忙时1800小区话务分担统计晚忙时1800小区话务分担统计如下表所示：图表 5 晚忙时1800小区话务分担统计由上表可见，切换策略修改后，早晚忙时的1800小区话务比例均有3个百分点的提升，在及时进行拥塞小区话务均衡的前提下，没有因1800小区吸收话务过多或不足导致个别小区出现拥塞的问题的出现。
目前1800小区的话务比例已经达到53%以上，达到了较为理想的水平。
3.1.3前后话音质量质量对比3月7日-3月14日早晚忙时话音质量对比如下表所示：图表 6 早晚忙时话音质量对比早忙时上行话音质量变化趋势如下图所示：图表7 早忙时上行话音质量变化趋势早忙时下行话音质量变化趋势如下图所示：图表8 早忙时下行话音质量变化趋势晚忙时上行话音质量变化趋势如下图所示：图表9 晚忙时上行话音质量变化趋势如下图所示3.1.4晚忙时下行话音质量变化趋势如下图所示：图表10 晚忙时下行话音质量变化趋势从以上图标可以看出，在采用新的切换策略后，上下行话音质量没有出现波动，保持比较良好。
该策略未对上下行的语音质量造成影响。
前后各种原因切换切换话务比（切换次数与话务量之比）对比早晚忙时各种类型切换的切换话务比变化趋势下表所示：图表11 早晚忙时各种类型切换的切换话务比变化趋势早忙时各类切换切换话务比变化趋势如下图所示：图表12 早忙时各类切换切换话务比变化趋势晚忙时各类切换切换话务比变化趋势如下图所示：图表13 晚忙时各类切换切换话务比变化趋势在调整之前1800频段小区向900频段小区切换只能通过边缘切换，在采用新的切换策略后，则可以通过更好小区切换的一种：PBGT切换进行，从话务统计中看，向更好小区切换的切换话务比有明显的提升，而上下行边缘切换的切换话务比则明显降低。
3.2 路测结果3.2.1接收电平统计在BSC6采用新切换前后，我们对BSC6进行了全面的DT测试，使用鼎力TEMS测试工具，采用长呼的测试方式，具体测试结果如下：切换参数调整前切换参数调整后采用新切换策略前后，BSC6覆盖统计结果如下表所示：ReLeve Sub(dbm) 参数调整前采样点数参数调整前所占百分比参数调整后采样点数参数调整后所占百分比<-90 171 1.13% 16 0.13%[-90,-85) 428 3.27% 61 0.49%[-85,-80) 1013 7.75% 307 2.45%[-80,-70) 4727 36.16% 3131 25.02%[-70,-60) 4936 37.76% 5632 45.01%>=-60 1797 13.75% 3365 26.89%Total 13072 98.87%(覆盖率) 12512 99.87%(覆盖率)切换参数调整前后电平对比切换参数调整前后电平覆盖情况是：调整前大于-90dBm的占98.87%，调整后大于-90dBm 的占99.87%，覆盖提高一个百分点；调整前小于-80dBm的占12.15%，调整后小于-80dBm的占3.07%，也即调整后比调整前大于-80dBm的电平多上9个百分点。
