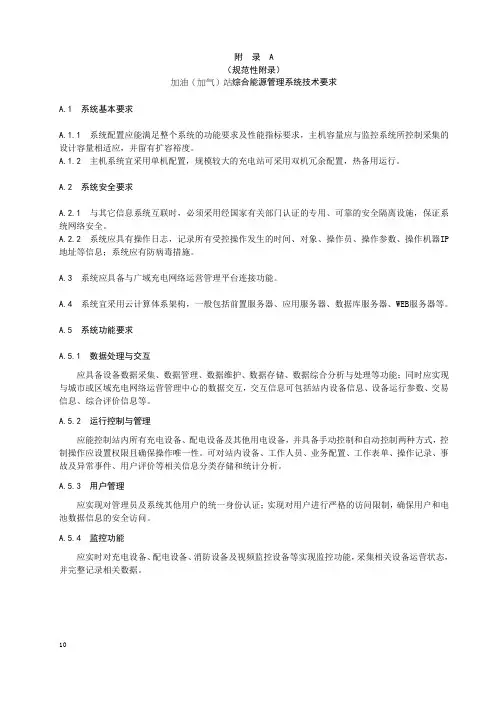

附录 A（规范性附录）加油（加气）站综合能源管理系统技术要求A.1 系统基本要求A.1.1 系统配置应能满足整个系统的功能要求及性能指标要求，主机容量应与监控系统所控制采集的设计容量相适应，并留有扩容裕度。
A.1.2 主机系统宜采用单机配置，规模较大的充电站可采用双机冗余配置，热备用运行。
A.2 系统安全要求A.2.1 与其它信息系统互联时，必须采用经国家有关部门认证的专用、可靠的安全隔离设施，保证系统网络安全。
A.2.2 系统应具有操作日志，记录所有受控操作发生的时间、对象、操作员、操作参数、操作机器IP 地址等信息；系统应有防病毒措施。
A.3 系统应具备与广域充电网络运营管理平台连接功能。
A.4 系统宜采用云计算体系架构，一般包括前置服务器、应用服务器、数据库服务器、WEB服务器等。
A.5 系统功能要求A.5.1 数据处理与交互应具备设备数据采集、数据管理、数据维护、数据存储、数据综合分析与处理等功能；同时应实现与城市或区域充电网络运营管理中心的数据交互，交互信息可包括站内设备信息、设备运行参数、交易信息、综合评价信息等。
A.5.2 运行控制与管理应能控制站内所有充电设备、配电设备及其他用电设备，并具备手动控制和自动控制两种方式，控制操作应设置权限且确保操作唯一性。
可对站内设备、工作人员、业务配置、工作表单、操作记录、事故及异常事件、用户评价等相关信息分类存储和统计分析。
A.5.3 用户管理应实现对管理员及系统其他用户的统一身份认证；实现对用户进行严格的访问限制，确保用户和电池数据信息的安全访问。
A.5.4 监控功能应实时对充电设备、配电设备、消防设备及视频监控设备等实现监控功能，采集相关设备运营状态，并完整记录相关数据。
A.5.5 其它功能应具备事故报警及处理、报表管理与打印、紧急停运、校时等功能，并具有可扩展性。
A.6 系统运行设备要求A.6.1 应具有主处理器及服务器的功能，为加油（加气）站综合能源平台管理系统的数据收集、处理、存储及发送的中心，管理和显示有关的运行信息，供运行人员对加油（加气）站的运行情况进行监视和控制。

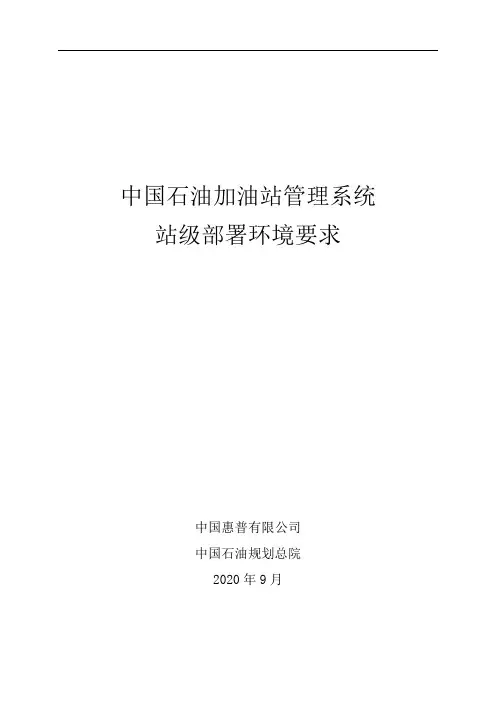

中国石油加油站管理系统站级部署环境要求中国惠普有限公司中国石油规划总院2020年9月目录一、设计依据 (1)二、设计原则 (1)三、基本环境要求 (1)1办公区 (1)2营业室 (1)四、站级设备配置 (2)1站级分类 (2)2设备配置表 (3)3设备连接框图 (3)4独立发卡充值点设备连接框图 (4)五、营业室布局 (5)1机柜集中摆放方案 (5)1.1基本要求 (5)1.2布局示意图例 (5)1.3营业室设备图 (7)2收银台集中摆放方案 (8)2.1基本要求 (8)2.2布局示意图例 (8)2.3收银台内部设备摆放示意图 (10)2.4营业室设备图 (11)六、独立发卡充值点营业室布局示例 (11)1基本要求： (11)2布局示意图 (12)七、办公区布局 (12)1机柜集中摆放方案 (12)1.1基本要求 (12)1.2布局示意图 (13)1.3设备安装图例 (13)2收银台集中摆放方案 (14)2.1基本要求 (14)2.2布局示意图 (15)2.3设备摆放图例 (15)八、供电 (15)1设备功耗估算表 (15)2供电系统 (16)九、接地 (16)十、前庭设备布线 (17)1机柜集中摆放方案 (17)1.1加油机和室外支付设备 (17)1.2电子价格牌（可选） (18)1.3布线要求 (19)2收银台集中摆放方案 (20)2.1加油机和室外支付设备 (20)2.2电子价格牌（可选） (21)2.3布线要求 (21)3布线管道铺设要求 (22)十一、几点相关说明 (23)十二、整体布局示意图 (24)1机柜集中摆放方案 (24)2柜台集中摆放方案 (25)附录一站级环境改造验收表（机柜摆放方案） (26)附录二站级环境改造验收表（收银台摆放方案） (31)图1机柜集中摆放方案的设备连接框图 (3)图2收银台集中摆放方案的设备连接框图 (4)图3独立发卡充值点设备连接框图 (4)图4机柜集中摆放方案营业室布局示例1 (5)图5 机柜集中摆放方案营业室布局示例2 (6)图6机柜集中摆放方案营业室布局示例3 (6)图7机柜集中摆放方案营业室布局示例4 (7)图8机柜集中摆放方案营业室设备示意图 (7)图9柜台集中摆放方案营业室布局示例1 (8)图10柜台集中摆放方案营业室布局示例2 (9)图11柜台集中摆放方案营业室布局示例3 (9)图12柜台集中摆放方案营业室布局示例4 (10)图13收银台内部设备摆放示意图 (10)图14柜台集中摆放方案营业室设备示意图 (11)图15独立发卡充值点营业室布局示例图 (12)图16机柜集中摆放方案办公区示意图 (13)图17机柜集中摆放方案设备安装图例1 (13)图18机柜集中摆放方案设备安装图例2 (14)图19机柜集中摆放方案设备安装图例3 (14)图20柜台集中摆放方案办公区示意图 (15)图21柜台集中摆放方案设备摆放图例 (15)图22接地示意图 (17)图23机柜集中摆放方案加油机和室外支付终端（OPT）布线示意图 (17)图24机柜集中摆放方案电子价格牌布线示意图 (18)图25柜台集中摆放方案加油机和室外支付终端（OPT）布线示意图 (20)图26柜台集中摆放方案电子价格牌布线示意图 (21)图27布线管道铺设示意图： (22)图28机柜集中摆放方案整体布局示意图 (24)图29柜台集中摆放方案整体布局示意图 (25)表1站级分类表 (2)表2设备配置表 (3)表3设备功耗估算表 (15)表4供电系统表 (16)表5加油机信号线线序表 (19)表6加油机信号线线序表 (22)注释：本文档供各地市公司参考，30个试点站完成后根据试点实际验证情况再作确定。
中国石油加油站管理系统站级部署环境要求中国惠普有限公司中国石油规划总院2020年9月目录一、设计依据 (1)二、设计原则 (1)三、基本环境要求 (1)1办公区 (1)2营业室 (1)四、站级设备配置 (2)1站级分类 (2)2设备配置表 (3)3设备连接框图 (3)4独立发卡充值点设备连接框图 (4)五、营业室布局 (5)1机柜集中摆放方案 (5)1.1基本要求 (5)1.2布局示意图例 (5)1.3营业室设备图 (7)2收银台集中摆放方案 (8)2.1基本要求 (8)2.2布局示意图例 (8)2.3收银台内部设备摆放示意图 (10)2.4营业室设备图 (11)六、独立发卡充值点营业室布局示例 (11)1基本要求： (11)2布局示意图 (12)七、办公区布局 (12)1机柜集中摆放方案 (12)1.1基本要求 (12)1.2布局示意图 (13)1.3设备安装图例 (13)2收银台集中摆放方案 (14)2.1基本要求 (14)2.2布局示意图 (15)2.3设备摆放图例 (15)八、供电 (15)1设备功耗估算表 (15)2供电系统 (16)九、接地 (16)十、前庭设备布线 (17)1机柜集中摆放方案 (17)1.1加油机和室外支付设备 (17)1.2电子价格牌（可选） (18)1.3布线要求 (19)2收银台集中摆放方案 (20)2.1加油机和室外支付设备 (20)2.2电子价格牌（可选） (21)2.3布线要求 (21)3布线管道铺设要求 (22)十一、几点相关说明 (23)十二、整体布局示意图 (24)1机柜集中摆放方案 (24)2柜台集中摆放方案 (25)附录一站级环境改造验收表（机柜摆放方案） (26)附录二站级环境改造验收表（收银台摆放方案） (31)图1机柜集中摆放方案的设备连接框图 (3)图2收银台集中摆放方案的设备连接框图 (4)图3独立发卡充值点设备连接框图 (4)图4机柜集中摆放方案营业室布局示例1 (5)图5 机柜集中摆放方案营业室布局示例2 (6)图6机柜集中摆放方案营业室布局示例3 (6)图7机柜集中摆放方案营业室布局示例4 (7)图8机柜集中摆放方案营业室设备示意图 (7)图9柜台集中摆放方案营业室布局示例1 (8)图10柜台集中摆放方案营业室布局示例2 (9)图11柜台集中摆放方案营业室布局示例3 (9)图12柜台集中摆放方案营业室布局示例4 (10)图13收银台内部设备摆放示意图 (10)图14柜台集中摆放方案营业室设备示意图 (11)图15独立发卡充值点营业室布局示例图 (12)图16机柜集中摆放方案办公区示意图 (13)图17机柜集中摆放方案设备安装图例1 (13)图18机柜集中摆放方案设备安装图例2 (14)图19机柜集中摆放方案设备安装图例3 (14)图20柜台集中摆放方案办公区示意图 (15)图21柜台集中摆放方案设备摆放图例 (15)图22接地示意图 (17)图23机柜集中摆放方案加油机和室外支付终端（OPT）布线示意图 (17)图24机柜集中摆放方案电子价格牌布线示意图 (18)图25柜台集中摆放方案加油机和室外支付终端（OPT）布线示意图 (20)图26柜台集中摆放方案电子价格牌布线示意图 (21)图27布线管道铺设示意图： (22)图28机柜集中摆放方案整体布局示意图 (24)图29柜台集中摆放方案整体布局示意图 (25)表1站级分类表 (2)表2设备配置表 (3)表3设备功耗估算表 (15)表4供电系统表 (16)表5加油机信号线线序表 (19)表6加油机信号线线序表 (22)注释：本文档供各地市公司参考，30个试点站完成后根据试点实际验证情况再作确定。
For personal use only in study and research; not for commercial use 油气污染治理改造技术方案时间：2012年2月目录1概述 (3)2工程主要内容 (3)3工程实施方案 (4)4实施步骤 (5)5施工组织设计 (6)6项目实施进度计划 (7)1概述1.1 编制依据1) 油气回收改造委托书及合同2）加油站原设计图纸及现场实际情况3）青政办发【2011】10号《青岛市人民政府办公厅关于全面开展油气污染治理工作的通知》1.2 主要规范及标准《中华人民共和国环境保护法》《中化人民共和国大气污染防治法》《青岛市油气污染治理工作指南》，青岛市环保局GB20592-2007《加油站大气污染排放标准》GB20951-2007《汽车运输大气污染排放标准》GB50156-2002 《汽车加油加气站设计与施工规范》GB50016-2006 《建筑设计防火规范》SH3024-1995 《石油化工企业环境保护设计规范》SH3047-1993 《石油化工企业职业安全卫生设计规范》1.3 加油站现状中石化青岛公司加油站基本情况，油站地面大多数站没有盖板及管道沟，需要从新开沟，铺设油气回收管道，及汽油罐从新开盖打压做密闭。
1.4 改造目标为贯彻执行）青政办发【2011】10号《青岛市人民政府办公厅关于全面开展油气污染治理工作的通知》、保护环境、降低油品卸油时的损耗，按照《青岛市油气污染治理工作指南》的要求进行改造及验收，保证加油站改造后达到国家及青岛市相关规范要求的标准。
2工程主要内容本次改造主要包括增加加油油气回收系统，该工程主要包括加油油气回收系统设备设施配套安装、相关电气、土建工程施工等。
主要内容为将原有汽油加油枪改造为油气回收枪；增加加油机至储罐区的气相管道回路、根据环保要求做好三次后处理设备预留口。
3工程实施方案3.1 二次油气回收配置1）选用分散式美国富兰克林VP1200真空泵，每台带2条枪同时加油。
加油站技术改进和环境管理措施加油站的经营模式还包括直营和特许经营。
直营加油站是由石油公司直接运营管理，所有的决策和运营都由石油公司负责。
而特许经营加油站是由个体或者公司获得石油公司的授权，按照石油公司的标准和要求进行经营。
加油站的实施路径包括规划选址、建设规划和运营管理三个主要阶段。
在规划选址阶段，需要进行市场调研和选址评估，确定加油站的位置和规模。
在建设规划阶段，需要进行设计和施工，并采购和安装相关设备。
在运营管理阶段，需要招聘和培训人员，管理供应链和进行市场推广等工作。
通过科学的实施路径，可以确保加油站的顺利建设和运营，并为用户提供便捷的加油服务。
加油站的主要任务之一是销售石油产品，包括汽油、柴油、润滑油等。
加油站作为石油行业的重要组成部分，其销售业务直接关系到石油企业的收益和市场份额。
因此，加油站必须确保销售渠道畅通，提供优质的石油产品，以满足消费者的需求。
加油站作为提供燃料的场所，对于私家车主和商业车队来说，具有极大的方便性。
无论是长途旅行还是日常通勤，车辆都需要燃料来维持正常运行，而加油站就是满足这一需求的重要场所。
本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。
本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。
一、加油站基本原则（一）安全原则1、安全第一：加油站是涉及燃油的场所，因此安全是首要考虑的原则。
加油站必须严格遵守相关安全规定和操作程序，确保员工和顾客的人身安全。
2、设备维护：加油站必须定期检查和维护设备，确保设备的正常运行和安全性能。
包括油罐、泵站、管道、防火设施等。
3、应急准备：加油站应具备应急预案，并进行演练，以应对各种突发事件，如火灾、泄漏等。
（二）环保原则1、合规排放：加油站必须符合国家和地方的环境保护法规，合规排放废气和废水，减少对环境的污染。
2、垃圾分类：加油站应建立垃圾分类制度，将废弃物进行分类处理，如废纸、塑料、玻璃等。
加油站管理系统加油机环境改造需注意的五环节日前，加油站管理系统试点工作正在中国石油山东销售有条不紊地推进。
笔者作为山东销售泰安分公司加油站管理系统加油机环境改造现场监理人员，认为在改造过程中五个关键环节是必须要注意的。
()一是确定机柜的安装位置。
机柜的安装位置决定了电脑、液位仪、打印机等设备的摆放及线路的走向，要本着美观、节约、实用的原则确定机柜的安装位置，力求一次安装，终生不再调整。
二是确定配电箱的安装位置。
配电箱包括强电箱、弱电箱和等电位箱，箱体要离地30CM，箱与箱之间的水平距离为25CM，这样可有效预防强电磁场对传输信号的干扰，确保零管系统安全高效的运转。
三是做好改造前准备。
根据加油站防爆要求，在改造过程中，施工现场必须使用防爆插座、防爆开关，临时用电也必须使用标准电缆，所以改造前必须监督施工方准备到位。
根据零管系统所涉及到的各类设备要求，准备好各类电缆材料：加油机、液位仪通讯线缆的规格为RVVP4×1.5mm2双层护套屏蔽电缆;室外支付终端(OPT)电源线为VVP3×1.5 mm 2铜芯电缆;配电室至机柜的电源线，机柜至电脑桌、发卡机、POS机的电源线，均用VVP3×4 mm 2铜芯电缆;所有线均使用超五类以太单屏线。
四是做好改造现场监督。
加油站经理对改造现场负有监督职责，须做好现场记录。
注意事项包括：零管系统所有线路布线不得占用加油站已有的油管线地沟，严禁电路线与油路线同走，以确保安全;如果实际操作中无法避免两管线交叉，所铺电路线需在油路线的上方20CM处，以避免油管线渗漏对电路线造成腐蚀。
室外管沟需挖地深45CM，穿线套管须用热镀锌管，连接处做好防水并做好等电位跨接;管线与加油机的联接处要套丝，并在丝扣下焊接M6×15的螺栓，所有跨接处均须做好防腐。
布线时电源线与信号线不得穿入同一根套管中，以避免电磁场对传输信号的干扰;套管要宽松容纳所有线缆，转弯处须用活弯头，保证线缆抽拉自如，不划伤保护层。
中国石油加油站管理系统站级部署环境改造技术要求（2009版）中国石油销售公司2019年7月目录1 设计依据 (1)2 设计原则 (1)3 基本环境要求 (1)3.1 办公区 (1)3.2 便利店 (1)4 站级分类及设备配置 (1)4.1 加油站分类 (1)4.2 设备配置表 (2)4.3 设备连接框图 (2)5 便利店布局 (3)5.1 基本要求 (3)5.2 布局示意图例 (3)5.3 便利店设备图 (5)6 前庭设备布线 (6)6.1 加油机和室外支付终端（OPT） (6)6.2 加油机布线要求 (6)6.3 室外支付终端（OPT）布线 (7)6.4 镀锌钢管铺设要求 (8)7 办公区布局 (9)7.1 基本要求 (9)7.2 通讯线转接箱的要求 (9)7.3 布局示意图 (10)8 供电 (11)8.1 设备功耗估算表 (11)8.2 供电系统 (11)9 接地 (11)10 整体布局示意图 (13)附件1：站级环境改造验收表附件2：相关说明及需特别注意的问题1设计依据1、GB 50156-2006 汽车加油加气站设计与施工规范2、GB 50174-93 电子计算机房设计规范3、GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范2设计原则1、实用性：实施后的通信布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图象通信。
2、灵活性：布线系统能够满足灵活应用的需求，即任一信息点能够连接不同类型的设备。
3、模块化：布线系统中，除去敷设在建筑内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
4、扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩充进去。
5、经济性：在满足应用要求的基础上，尽可能降低造价。
3基本环境要求3.1办公区1、有条件的加油站可设专用机房，其它需设置独立工作区域4~6平方米。
房间温度范围：5~35℃，湿度范围：10~90%，无凝结。
2、设备尽量背靠无窗墙，减少灰尘。
3、机柜两侧需有一定空间，以利散热。
4、机柜前部应保留1.2米的安装、维护工作区。
3.2便利店房间温度范围：15~30℃，湿度范围：10~90%，无凝结。
4站级分类及设备配置4.1加油站分类加油站分类按照业务部门要求，按照地理位置和年销售量两个维度分类：1）按照地理位置分类：分为一类站、二类站、三类站和四类站四大类，同时针对每一类站再根据相应的地理位置进行进一步细分。
其中，一类站包括省会（直辖市）、地市、高速和城市干道站；二类站包括县市、国道和省道站；三类站包括县城、乡镇、县乡道路和水上站；四类站包括农村站。
2）按照年销售量：10000吨以上，5000至10000吨，3000至5000吨，1200至3000吨以及1200吨以下分为5个等级。
4.2设备配置表表2 设备配置表图1 设备连接框图5便利店布局5.1基本要求1)收银台位置需要让收银员通过玻璃窗可以观察到所有加油机。
2)收银台位置需要让收银员可以观察到便利店商品区。
3)由机柜内交换机引出6条超五类以太网线至收银台下，布3个双口RJ45插座。
4)收银台下并联安装2个单相3线10A电源插座，配6孔电源接线板2个，通过铺设1条RVV3×2.5mm2铜芯电缆连接至机柜内UPS电源。
5)发卡充值点在条件允许下建议有独立物理空间，面积在8平方米以上。
6)由机柜内交换机引出2条超五类以太网线至发卡充值点柜台下，布1个双口RJ45插座。
7)发卡充值点柜台下安装1个单相3线10A电源插座，配6孔电源接线板1个，通过铺设1条RVV3×2.5mm2铜芯电缆连接至机柜内UPS电源。
8)网络线和电源线应采用暗铺方式，无法暗铺时可使用PVC管或槽沿墙明面铺设。
5.2布局示意图例图2 便利店布局示例1图3 便利店布局示例2图4 便利店布局示例3图5 便利店布局示例45.3 便利店设备图IC 银行卡、加油凭条打印机主显示器键盘收款机（POS ）系统打印机密码键盘卡读写器PC发卡充值点系统图6 便利店设备示意图6前庭设备布线6.1加油机和室外支付终端（OPT）Array图7 加油机和室外支付终端（OPT）布线示意图1)加油机通讯线引入机柜后部。
2)加油机通讯线可多条线一并穿入埋入地下的镀锌管，每台加油机铺一根镀锌管，根据引线数量调整镀锌管的直径及用管数量。
6.2加油机布线要求1)加油机每个独立加油单元（或称电脑头、主板）需敷设1条通讯线。
加油机通讯线缆规格：RVVP 4×0.5mm2。
线缆中间不得转接。
2)若加油站内已有加油机原厂配备的通讯线缆配线箱（转接箱）可保留使用，只需从通讯线缆配线箱内按线序接出RVVP4×0.5 mm2通讯线至机柜摆放位。
3)加油机端的通讯线缆应出加油岛台面2米，进入室内的线缆引至通讯线管箱，预留3米。
4)机柜后部每条通讯线标记来处，连接加油机的通讯线必须有线序标注文档。
表3 加油机信号线线序表划伤电缆线保护层。
套管连接处应做密封防水处理。
6)电源线和通讯线不能同走一根钢管，通讯线管与电源线管出口间隔不小于300mm（GB50311）。
7)室外镀锌钢管上表面埋于加油站地面水平面基准下450mm深，镀锌钢管及连接件应保证良好的连接。
8)地下埋设镀锌钢管在地面出口应加防水弯头或其它密封措施；9)地下埋设镀锌钢管应具有良好的接地。
6.3室外支付终端（OPT）布线6.3.1布线要求1)电源线：OPT电源线采用2条RVV 3×2.5mm²的电缆线，室外出基座台面预留1.5米。
1条由配电箱引出，占用1个独立的5A空开。
1条引到室内电源管线箱，预留2米。
2)通讯线：通讯线采用2条超五类屏蔽以太网线，由基座引到室内通讯线管箱，室外出基座台面2米，室内出通讯线管箱3米，总长度不能超过100米。
3)接地线：接地线采用16 mm²的铜芯线，由接地端子引到室外基座台面预留1米。
6.3.2安装要求1)OPT需要安装在原加油岛基座上或另外单独设置水泥基座，基座台面应找平，基座高度与宽度应与加油岛一致。
OPT底座中心距离加油机边缘间距不小于800mm。
2)基座预埋4个经过防锈处理、长度为170mm的M16地脚螺栓。
地脚螺栓应高出基座台面45mm到50mm，中心孔距为380mm×380mm，见图8。
3)OPT通讯线与电源线分别穿镀锌钢管铺设至OPT底座中心位置，镀锌钢管应高出基座台面100mm。
通讯线管和电源线管出台面间隔50mm。
图8 OPT中心孔距尺寸及通讯线管和电源线管间距图图9 OPT 底座安装示意图6.4 镀锌钢管铺设要求图例说明：1、 ______________ 活弯2、 __________ 管接头接地连接3、___________________管线与机体接地连接图10 布线管道铺设示意图AC直径6mm 圆钢与管道焊接直径8mm 丝牙与管道焊接连接地线 B7办公区布局7.1基本要求1)机柜前部保留1.2米安装、维护工作区。
2)从配电箱引入1条2×4mm2铜芯电缆线及1条6mm2铜芯接地线至机柜摆放位，配单相3线电源插座（3KV A的UPS配16A插座，2KV A的UPS配10A插座），插座距地面30厘米，市电输入电压为：220V±10%。
3)从收银台、OPT和发卡充值点各引1条RVV3×2.5mm2铜芯电缆线至机柜摆放位，暗管铺设，金属布线管箱嵌入墙内，箱底距地面高度30厘米，引出线预留长度为3米。
4)从收银台引6条超五类以太网线至机柜摆放位，暗管铺设，金属布线管箱嵌入墙内，箱底距地面高度30厘米，引线预留长度为4米。
5)从OPT引2条超五类屏蔽以太网线至机柜摆放位，暗管铺设，金属布线管箱嵌入墙内，箱底距地面高度30厘米，引线预留长度为4米。
6)从发卡充值点引2条超五类以太网线至机柜摆放位，暗管铺设，金属布线管箱嵌入墙内，箱底距地面高度30厘米，引线预留长度为4米。
7)从加油机的每块通讯主板引1条RVVP4×0.5mm2通讯线缆至机柜摆放位，暗管铺设，金属布线管箱嵌入墙内，箱底距地面高度30厘米，引线预留长度为3米。
8)从液位仪控制台引1条RS232通讯线缆至机柜摆放位，通讯线缆长度不超过5米。
9)激光打印机电源应从现有的墙插引线供电，不从机柜内UPS电源供电。
7.2通讯线转接箱的要求在特殊的情况下，使用加油机通讯线转接箱在室内延长加油机通讯线缆,必须符合以下要求：1)必须由加油机厂商确认可以采用通讯线转接箱的方式来延长通讯线缆，如果加油机厂商确定不能采用转接方式来延长通讯线缆则不得转接。
2)转接箱由加油机厂商提供，加油机厂商负责安装及通讯线转接。
3)通讯线缆的转接箱必须采用铁质箱体，必须保证有良好的接地连接。
4)通讯线缆与环形鼻头必须采用焊接方式连接，鼻头采用压接方式，通讯线缆不得采用直接铰接、拧接的方式。
5)必须保证通讯信号的衰减不大于3%。
6)接头和接线柱必须采用抗氧化纯铜质材料。
所选择延长线，其芯线颜色需与原线芯线颜色一致图11 通讯线转接箱示意图7.3布局示意图图12 办公区示意图8供电8.1设备功耗估算表表4 设备功耗估算表表5 供电系统表，交流电源频率的波动范围不得大于3%。
注2：进线指由加油站配电箱至UPS输入端插座引线。
配电箱要有独立20A空气开关(见上表）。
注3：由加油站配电箱引出接地线，单股6mm2铜质线连接到机架外壳、电源线管、通讯线管、电源插座以及加油机接地端。
9接地1、所有电源的接地应从配电箱引出专用的接地线，接地线线径不小于6mm2，接地电阻应小于4欧姆。
2、雷雨地区供电系统必须安装防雷设施，另装三级防雷电源插座。
3、电源接地、通讯线屏蔽层、加油机接地、计算机外壳及机柜外壳必须保持同一接地。
4、若接地系统中存在两个不同的接地体时，其接地电位差不应大于1Vrms。
5、通讯线镀锌管应保持连续的电气连接，通过螺丝或焊接与接地线连接。
6、如果采用等电位箱则必须采用4×2.5的扁铁与接地点连接。
线线镀锌管接地图13 接地示意图10整体布局示意图车道图14 整体布局示意图附件1 站级环境改造验收表公司：加油站：地址：1、环境及布局便利店验收表站长：年月日验收人：年月日附件2 相关说明及需特别注意的问题1几点相关说明1)加油机的通讯线必须全部由加油机厂商实施；不能破坏加油机的整体防爆功能。
2)在加油站环境改造过程中，必须遵循以下两条原则：a)任何一级电压，不得跨越加油站上空；b)涉及加油机的走线只能从加油机的下方通过，不能架空。
3)对于增加有关IT设备的营业室，应考虑在适当的位置摆放卤代烷灭火器。
4)施工单位应具有相关的施工资质，施工人员也应该具有相应的资质。
