传热学3-2

第三章思考题1. 试说明集中参数法的物理概念及数学处理的特点答：当内外热阻之比趋于零时，影响换热的主要环节是在边界上的换热能力。

而内部由于热阻很小而温度趋于均匀，以至于不需要关心温度在空间的分布，温度只是时间的函数， 数学描述上由偏微分方程转化为常微分方程、大大降低了求解难度。

2. 在用热电偶测定气流的非稳态温度场时,怎么才能改善热电偶的温度响应特性?答：要改善热电偶的温度响应特性，即最大限度降低热电偶的时间常数hA cvc ρτ=,形状上要降低体面比，要选择热容小的材料，要强化热电偶表面的对流换热。

3. 试说明”无限大平板”物理概念,并举出一二个可以按无限大平板处理的非稳态导热问题 答；所谓“无限大”平板，是指其长宽尺度远大于其厚度，从边缘交换的热量可以忽略 不计，当平板两侧换热均匀时，热量只垂直于板面方向流动。

如薄板两侧均匀加热或冷却、 炉墙或冷库的保温层导热等情况可以按无限大平板处理。

4. 什么叫非稳态导热的正规状态或充分发展阶段?这一阶段在物理过程及数学处理上都有些什么特点?答：非稳态导热过程进行到一定程度,初始温度分布的影响就会消失，虽然各点温度仍 随时间变化,但过余温度的比值已与时间无关，只是几何位置(δ/x )和边界条件(Bi 数) 的函数，亦即无量纲温度分布不变，这一阶段称为正规状况阶段或充分发展阶段。

这一阶段的数学处理十分便利，温度分布计算只需取无穷级数的首项进行计算。

5. 有人认为,当非稳态导热过程经历时间很长时,采用图3-7记算所得的结果是错误的.理由是： 这个图表明,物体中各点的过余温度的比值与几何位置及Bi 有关,而与时间无关.但当时间趋于无限大时,物体中各点的温度应趋近流体温度,所以两者是有矛盾的。

你是否同意这种看法,说明你的理由。

答：我不同意这种看法，因为随着时间的推移，虽然物体中各点过余温度的比值不变 但各点温度的绝对值在无限接近。

这与物体中各点温度趋近流体温度的事实并不矛盾。

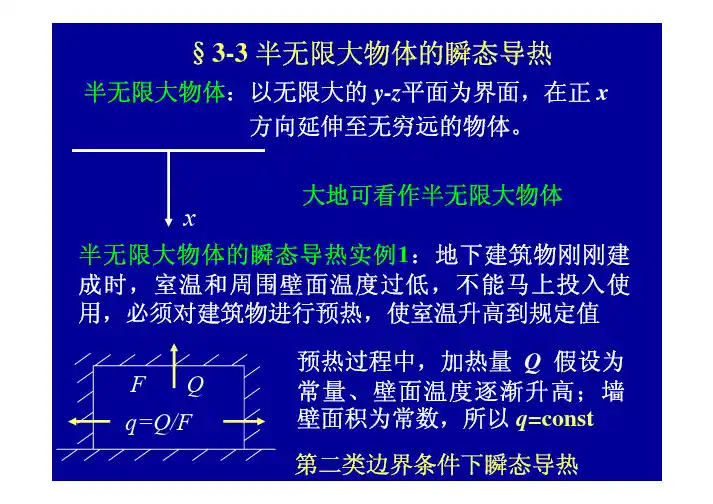

半无限大物体的瞬态导热：第一类边界条件第二类边界条件第三类边界条件二、无限长直角柱体、有限长圆柱体和六面体无限大平壁、无限长圆柱体和球体的加热和冷却问题都是一维瞬态导热。

1、无限长直角柱体中的瞬态导热直角柱体的截面：2δx ×2δy可以证明：无限长直角柱体的温度场是这两块无限大平壁温度场的乘积二维或三维瞬态导热问题可由这些一维问题的解确定可以看成是厚度为2δx 和厚度为2δy 的两块无限大平壁垂直相交形成的某工厂屋顶结构在夏季太阳辐射和室外空气综合作用下的温度变化实测数据在室外综合温度t e 的周期波动下，围护结构表面及内部的温度都产生周期波动波动振幅：温度波动的最大值与平均值之差mmax t t A −=由上图：综合温度振幅：37.1度；屋顶外表面温度振幅：28.6度屋顶内表面温度的振幅：4.9度温度波动振幅逐层减小——温度波的衰减不同地点温度最大值出现的时间不同：综合温度最大值—中午12点屋顶外表面温度最大值12点半屋顶内表面温度最大值近16点晚上室外气温已经下降，而室内温度还需经过一段延迟时间才能降下来；尤其西晒房间西墙内表面温度最大值约在22点左右出现——时间延迟温度最大值出现的时间逐层推迟的现象——时间延迟夏天晚上人们喜欢在室外乘凉，原因何在？故宫的墙壁厚度很厚，为什么？——温度波的衰减实测综合温度简谐波随着x 的增大，振幅是衰减的——物体材料对温度波的阻尼作用深度越深，振幅衰减越甚——当深度足够大时，温度波动振幅衰减到可以忽略不计的程度。

地温可以认为终年保持不变——等温层360087602.3×T x⎛−xππ2λ0w ==A A ϕo 45=ψ时 022=λaTh ⇒↑ 2aT h。

传热学实验三-对流传热实验2实验三对流传热实验一、实验目的⒈通过对空气—水蒸气光滑套管换热器的实验研究，掌握对流传热系数α1的测定方法，加深对其概念和影响因素的理解。

并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。

⒉通过对管程内部插有螺纹管的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。

二、实验装置本实验设备由两组黄铜管（其中一组为光滑管，另一组为波纹管）组成平行的两组套管换热器，内管为紫铜材质，外管为不锈钢管，两端用不锈钢法兰固定。

空气由旋涡气泵吹出，由旁路调节阀调节，经孔板流量计，由支路控制阀选择不同的支路进入换热器。

管程蒸汽由加热釜发生后自然上升，经支路控制阀选择逆流进入换热器壳程，其冷凝放出热量通过黄铜管壁被传递到管内流动的空气，达到逆流换热的效果。

饱和蒸汽由配套的电加热蒸汽发生器产生。

该实验流程图如图1所示，其主要参数见表1。

表1实验装置结构参数实验内管内径di（mm）16.00实验内管外径do（mm）17.92实验外管内径Di（mm）50实验外管外径Do（mm）52.5总管长（紫铜内管）L（m）1.30测量段长度l（m）1.10蒸汽温度空气出口温度空气入口温度蒸汽压力空气压力孔板流量计测量空气流量图1空气-水蒸气传热综合实验装置流程图1—光滑套管换热器；2—螺纹管的强化套管换热器；3—蒸汽发生器；4—旋涡气泵；5—旁路调节阀；6—孔板流量计；7、8、9—空气支路控制阀；10、11—蒸汽支路控制阀；12、13—蒸汽放空口；15—放水口；14—液位计；16—加水口；三、实验内容1、光滑管①测定6～8个不同流速下光滑管换热器的对流传热系数α1。

②对α1的实验数据进行线性回归，求关联式Nu=ARem中常数A、m的值。

2、波纹管①测定6～8个不同流速下波纹管换热器的对流传热系数α1。

流体力学与传热学试题及参考答案一、填空题：（每空1分）1、对流传热总是概括地着眼于壁面和流体主体之间的热传递，也就是将边界层的 和边界层外的 合并考虑，并命名为给热。

答案：热传导；对流传热2、在工程计算中，对两侧温度分别为t1,t2的固体，通常采用平均导热系数进行热传导计算。

平均导热系数的两种表示方法是 或 。

答案；221λλλ+=-；221t t +=-λ3、图3-2表示固定管板式换热器的两块管板。

由图可知，此换热器为 管程，管程流体的走向为 或 。

1 2 3图3-2 3-18 附图答案：4；2→4 →1→5→3；3→5→1→4→24、黑体的表面温度从300℃升至600℃，其辐射能力增大到原来的 倍. 答案: 5.39分析: 斯蒂芬-波尔兹曼定律表明黑体的辐射能力与绝对温度的4次方成正比, 而非摄氏温度,即4273300273600⎪⎭⎫⎝⎛++=5.39。

5、3-24 用0.1Mpa 的饱和水蒸气在套管换热器中加热空气。

空气走管内，由20℃升至60℃，则管内壁的温度约为 。

答案：100℃6、热油和水在一套管换热器中换热，水由20℃升至75℃。

若冷流体为最小值流体，传热效率0.65，则油的入口温度为 。

答案：104℃ 分析： ε=2020751--T =0.65 ∴1T =104℃1 2 37、因次分析法的基础是 ，又称因次的和谐性。

答案：因次的一致性8、粘度的物理意义是促使流体产生单位速度梯度的_____________。

答案：剪应力9、如果管内流体流量增大1倍以后，仍处于滞流状态，则流动阻力增大到原来的 倍。

答案：210、在滞流区，若总流量不变，规格相同的两根管子串联时的压降为并联时的 倍。

答案：411、流体沿壁面流动时，在边界层内垂直于流动方向上存在着显著的_______________，即使____________很小，____________仍然很大，不容忽视。

答案：速度梯度；粘度；内摩擦应力 12、雷诺数的物理意义实际上就是与阻力有关的两个作用力的比值，即流体流动时的______ 与__ ____ 之比。

第三章思考题1. 试说明集总参数法的物理概念及数学处理的特点答：当内外热阻之比趋于零时，影响换热的主要环节是在边界上的换热能力。

而内部由于热阻很小而温度趋于均匀，以至于不需要关心温度在空间的分布，温度只是时间的函数， 数学描述上由偏微分方程转化为常微分方程、大大降低了求解难度。

2. 在用热电偶测定气流的非稳态温度场时,怎么才能改善热电偶的温度响应特性?答：要改善热电偶的温度响应特性，即最大限度降低热电偶的时间常数,形状上要降低体面比，要选择热容小的材料，要强化热电偶表面的对流换热。

3. 试说明”无限大平板”物理概念,并举出一二个可以按无限大平板处理的非稳态导热问题 答；所谓“无限大”平板，是指其长宽尺度远大于其厚度，从边缘交换的热量可以忽略 不计，当平板两侧换热均匀时，热量只垂直于板面方向流动。

如薄板两侧均匀加热或冷却、 炉墙或冷库的保温层导热等情况可以按无限大平板处理。

4. 什么叫非稳态导热的正规状态或充分发展阶段?这一阶段在物理过程及数学处理上都有些什么特点?答：非稳态导热过程进行到一定程度,初始温度分布的影响就会消失，虽然各点温度仍 随时间变化,但过余温度的比值已与时间无关，只是几何位置()和边界条件(Bi 数) 的函数，亦即无量纲温度分布不变，这一阶段称为正规状况阶段或充分发展阶段。

这一阶段的数学处理十分便利，温度分布计算只需取无穷级数的首项进行计算。

5. 有人认为,当非稳态导热过程经历时间很长时,采用图3-7记算所得的结果是错误的.理由是： 这个图表明,物体中各点的过余温度的比值与几何位置及Bi 有关,而与时间无关.但当时间趋于无限大时,物体中各点的温度应趋近流体温度,所以两者是有矛盾的。

你是否同意这种看法,说明你的理由。

答：我不同意这种看法，因为随着时间的推移，虽然物体中各点过余温度的比值不变 但各点温度的绝对值在无限接近。

这与物体中各点温度趋近流体温度的事实并不矛盾。

6. 试说明Bi 数的物理意义。

第一章1-3 宇宙飞船的外遮光罩是凸出于飞船船体之外的一个光学窗口，其表面的温度状态直接影响到飞船的光学遥感器。

船体表面各部分的表明温度与遮光罩的表面温度不同。

试分析，飞船在太空中飞行时与遮光罩表面发生热交换的对象可能有哪些？换热方式是什么？ 解：遮光罩与船体的导热遮光罩与宇宙空间的辐射换热1-4 热电偶常用来测量气流温度。

用热电偶来测量管道中高温气流的温度，管壁温度小于气流温度，分析热电偶节点的换热方式。

解：结点与气流间进行对流换热 与管壁辐射换热 与电偶臂导热1-6 一砖墙表面积为12m 2，厚度为260mm ，平均导热系数为 1.5 W/(m ·K)。

设面向室内的表面温度为25℃，而外表面温度为－5℃，确定此砖墙向外散失的热量。

1-9 在一次测量空气横向流过单根圆管对的对流换热试验中，得到下列数据：管壁平均温度69℃，空气温度20℃，管子外径14mm ，加热段长80mm ，输入加热段的功率为8.5W 。

如果全部热量通过对流换热传给空气，此时的对流换热表面积传热系数为？1-17 有一台气体冷却器，气侧表面传热系数95 W/(m 2·K)，壁面厚2.5mm ，导热系数46.5 W/(m ·K)，水侧表面传热系数5800 W/(m 2·K)。

设传热壁可看作平壁，计算各个环节单位面积的热阻及从气到水的总传热系数。

为了强化这一传热过程，应从哪个环节着手。

1-24 对于穿过平壁的传热过程，分析下列情形下温度曲线的变化趋向：(1)0→λδ；(2)∞→1h ；(3) ∞→2h第二章2-1 用平底锅烧水，与水相接触的锅底温度为111℃，热流密度为42400W/m 2。

使用一段时间后，锅底结了一层平均厚度为3mm 的水垢。

假设此时与水相接触的水垢的表面温度及热流密度分别等于原来的值，计算水垢与金属锅底接触面的温度。

水垢的导热系数取为 1 W/(m ·K)。

解： δλtq ∆= 2.238110342400111312=⨯⨯+=⋅+=-λδq t t ℃2-2 一冷藏室的墙由钢皮、矿渣棉及石棉板三层叠合构成，各层的厚度依次为0.794mm 、152mm 及9.5mm ，导热系数分别为45 W/(m ·K)、0.07 W/(m ·K)及0.1 W/(m ·K)。
