IP等级的含义
IP防护等级含义
0：无防护，无专门防护。
0：无防护，无专门防护。
1：防止直径大于50毫米固体、防护表面积大的如手1：防护水滴（垂直落下的水滴）（不防护蓄意侵入）
2：防止直径大于12毫米固体入侵、防护手指和其他2：设备倾斜15度时防护垂直落下的水滴。
长度大于80毫米的物体。
3：防止直径大于2.5毫米固体入侵、防护直径或厚度3：防护溅出的水、以60度角从垂直线两侧溅出水
大于2.5毫米的工具和金属线等。
溅出水不应引起伤害。
4：防护直径大于1毫米的固体入侵、防护厚度大于4：防护喷水，当设备倾斜正常位置15度时，从各
1毫米的金属线和条状物。
个方向向设备喷水不应引起损害。
5：防护灰尘，不完全阻止灰尘进入，但灰尘的进入数5：防护射水，从任何方向对设备射水不应引起损害。
量不应影响设备的正常运行
6：不透灰尘，无灰尘进入。
6：防护大浪，大浪或强射水进入设备不应引起损害。
7：防护浸水，在定义的时间和压力下浸入水中，进入的
水量不应引起损害。
8：防护水淹没，在制造商说明的条件下设备可长时间浸入水
中。
电动机的工作制分为9类：
1.连续工作制——S1；
2.短时工作制——S2；
3.断续周期工作制——S3；
4.包括起动的断续周期工作制——S4；
5.包括电制动的断续周期工作制——S5；
6. 连续周期工作制——S6；
7.包括电制动的连续周期工作制——S7；
8.包括变速负载的连续周期工作制——S8；
9.负载和转速非周期变化工作制——S9。
电子电器设备常用IP外壳防护等级
IP外壳防护等级是电子电器设备及产品安全可靠性防护的一项重要指标。
大多数类型的电子电器产品，尤其是可在户外使用的电子电器产品，都会有不同等级的防尘防水要求。
IP代码，表明了产品外壳对人接近危险部件、防止固体异物、防止水进入的防护等级以及与这些防护有关的附加信息的代码系统。
一般情况下防护等级由IP** 表示，如IP23，IP65 等，具体意义如下：
第一位数字第二位数字
防止固体物质进入防止人员直接
接触带电物体
防水
0 无防护无防护0 无防护
1 直径≥50mm 手背 1 垂直滴水
2 直径≥12.5mm 手指 2 滴水( 小于15°角)
3 直径≥2.5mm 2.5mm工具 3 雨水
4 直径≥1.0mm 1mm导线 4 溅水
5 防尘 5 喷水
6 防尘密闭 6 强力喷水
7 短时浸水
8 长期浸水。

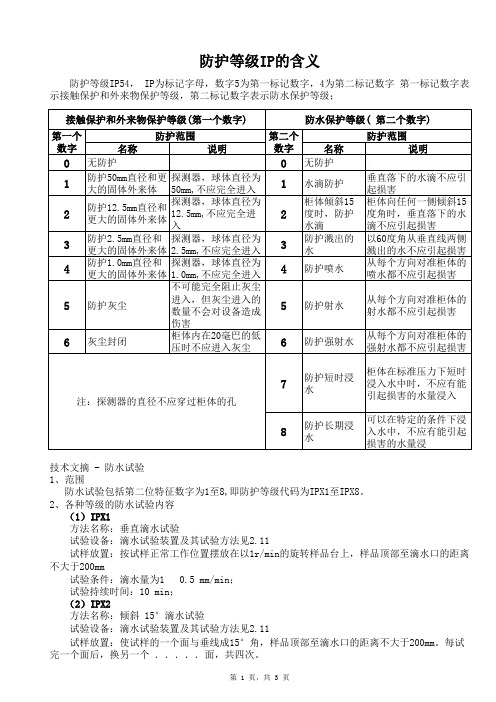

防护等级IP的含义防护等级IP54， IP为标记字母，数字5为第一标记数字，4为第二标记数字 第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个 ．．．．．面，共四次。
试验条件： 滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°)约4s 。
试验时间：连续淋水10 min 。
b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。
IP等级（防尘防水）定义中一项：IP65 IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，如：防爆电器，防水防尘电器，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等级越佳。
防尘等级
号码防护程度定义
参照标准：GB 4208 2008 《外壳防护等级(IP代码)》
IPxx
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水
检测时请注意：
IP65 包括2个试验防尘，防水：IP6X 和IPX5
IP6X 检测时会对产品内部抽气，产生负压！
IPX5 3米外小水枪冲水！。
开关柜防护等级含义1、开关柜防护等级的定义外壳的防护等级：开关柜外壳、隔板及其他部分防止人体接近带电部分和触及运动部分以及防止外部物体侵入内部设备的保护程度。
2、IP代码的含义及组成按《GB4208外壳防护等级》规定，防护等级用IP代码表示，IP代码由代码字母IP（国标防护International Protection）+第一位特征数字+第二位特征数字+附加字母+补充字母组成。
其中：第一位特征数字表示防止固体异物进入；第二位特征数字表示防止进水造成有害影响；附加字母表示防止接近危险部件；补充字母表示专门补充的信息。
1) 不要求规定特征数字时，该处由字母“X”代替（如两个字母都省略则由“XX”表示）。
2) 附加字母和(或)补充字母可省略，不需代替。
3) 当使用一个以上的补充字母时候，应按字母序派排列。
3、IP代码的含义组成IP数字/字母 0 1第一位特征数字简要说明无防护防止≥Φ50mm的固体异物防止≥Φ12.5mm的固体异物防止≥Φ2.5mm的固体异物防止≥Φ1mm的固体异物防尘 5 6尘密对设备防护含义（防止异物进入）没有专门防护能防止直径≥50mm的固体异物进入壳内能防止直径≥12.5mm,长度不大于80mm的固体异物进入壳内能防止直径≥2.5mm固体异物进入壳内能防止直径≥1mm固体异物进入壳内不能完全防止尘埃进入，但进入量不致达到妨碍设备正常运转的程度无尘埃进入对人员防护含义（防止接近危险部件）没有专门防护能防止人体的某一大面积部分（如手），偶然或意外地触及壳内带电部分或运动部分，防止直径50mm球形试具接近。
能防止手指触及壳内带电部分或运动部件能防止厚度或直径2.5mm的工具、金属线等触及壳内带电部分或运动部件能防止厚度或直径1mm的工具、金属线等触及壳内带电部分或运动部件防止金属线接近23 4防止金属线接近组成IP 数字/字母 0 1简要说明无防护水滴防护对设备防护含义（防止异物进入）没有专门的防水措施垂直滴水对设备无有害影响当外壳从正常位置倾斜在15度以内时，垂直滴水对设备无有害影响与垂直60度范围以内的淋水对设备无有害影响任何方向溅水对设备无有害影响任何方向溅水对设备无有害影响猛烈海浪或强烈喷水时，进入外壳水量不致带到对设备有害的程度浸如规定压力的水中经规定时间进入外壳水量不致达到对设备有害的程度能按制造厂规定的条件长期潜水防止接近危险部件直径50mm的球形试具直径12mm，长80mm的铰接防止Φ2.5mm，长100mm的试具防止Φ1.0mm, 长100mm的试具对人员防护含义（防止接近危险部件）没有专门防护防止垂直滴水，滴水量1mm/min，时间10min防止15度滴水，滴水量3~5mm/min，三个方向，每个方向2.5min防止60度淋水，流量10L/min，时间5min在范围180度内流量10L/min，时间5min在任何方向喷水，流量12.5L/min,1min/mm2,至少3min. 在任何方向喷水，流量100L/min,1min/mm2,至少3min. 在任何方向喷水，流量100L/min,1min/mm2,至少30min. 手指工具金属线度防滴第二位特征数字3 4 5 6防淋水防溅水防喷水防猛烈海浪7 防浸水影响8附加字母（可选折）补充字母（可选择）A B C D H M S W防溅水影响高压设备能防水实验时试样运能防水实验时试样静气候条件高压部件可动部件运行时实验可动部件静止静时实验规定气候条件下。
IP等级IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码防护程度定义0 无防护无特殊的防护1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入2 防止大于12mm之物体侵入防止手指碰到灯具内部零件3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作6 防尘完全防止灰尘侵入防水等级号码防护程度定义0 无防护无特殊的防护1 防止滴水侵入防止垂直滴下之水滴2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水4 防止飞溅的水侵入防止各方向飞溅而来的水侵入5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入6 防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作8 防止沉没的影响IP（INTERNATIONAL PROTECTION）等级所依据的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598 2）国标GB 700 – 863）GB 4208等IP等级（防尘防水）定义IP等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。
防护等级IP 的含义IP （International Protection ）防护等级系统是由IEC （International Electro Technical Commission ）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP 防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：第一个标示特性号码（数字）所指的防护程度第一个标示数字防护等级 定义 备注0 无防护 对外界的人或物无特殊之防护 IP 0- 1防止大于50mm 的固体物体侵入 防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm ）的外物侵入IP 1-2 防止大于12mm 的固体物体侵入 防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm ，长度大于80mm ）的外物侵入IP 2-3 防止大于2.5mm 的固体物体侵入 防止直径或厚度大于2.5mm 之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP 3-4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm 之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP 4-5 防尘 完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP 5- 6尘密完全防止外物侵入，且可完全防止灰尘侵入IP 6-表二：第二个标示特性号码（数字）所指的防护程度5 防止喷射的水侵入防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-78 防止沉没时的水侵入灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏IP-8。
IPXX 防护等级的定义IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘;第二个数字由表示防水，数字越大表示其防护等组长越佳。
IPXX 防护等级第一位表示防尘指标：第二位表示防水指标：IPXX等级中关于防水试验的规定及要求：一、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
二、各种等级的防水试验内容1、IPX1 滴水试验装置方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；2、IPX2 滴水试验装置方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；3、IPX3 箱式淋雨试验箱方法名称：淋水试验试验方法：A、摆管式淋水试验试验设备：摆管式淋水溅水试验装置（装置图形及其试验方法见本书2.14）试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
IP防护等级定义及各数字代表的含义导读：强光手电行业常见IP防护等级定义及各数字代表的含义，并举例说明。
在强光手电产品参数部份，总会出现一个IP65、IP66、IP67等，那IP到底有什么意思？后面两个数字又代表着什么？请听小编为您来接晓答案。
IP等级定义IP 表示Ingress Protection（进入防护）.IEC IP防护等级是电气设备安全防护的重要.IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro TechnicalCommission）起草，并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。
防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。
（例如：SX-218强光手电防护等级IP66、SX-0126强光手电防护等级IP67）第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。
I代表防止固体异物进入的等级，最高级别是6；第二个数字表明设备防水的程度。
P代表防止进水的等级，最高级别是8。
IP防尘-防护程度说明强光手电SX-0126强光手电防尘等级为6，即完全防止外物及灰尘侵入IP防水-防护程度说明可以查询到：SX-218强光手电防水等级为6，即防止大浪浸入SX-0126强光手电防尘等级为7，即防止浸水时水的浸入整体综合我们发现：SX-218强光手电防护等级IP66，表达的意思是：完全防尘、防大浪浸入也就是爆雨情况下，还能正常工作。
SX-0126强光手电防护等级PP67，表达的意思是：完全防尘、防止浸水时浸入也就是1米水下浸泡1小时，还能正常工作。
经过上面的解说，我们会发现IP防护等级后面的两位数字表达意义非常重要，看懂这几个数字，即能显示您的专业。
同时，您也不至于被无人商家所欺骗。

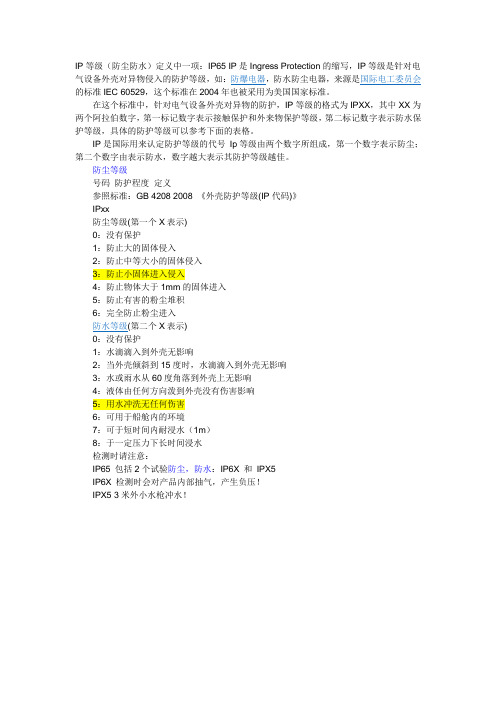

IP等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第一个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP65IP等级（防尘防水）定义中一项：IP65 IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，如：防爆电器，防水防尘电器，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX 为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码防护程度定义参照标准：GB 4208 2008 《外壳防护等级(IP代码)》IPxx 防尘等级(第一个X表示) 0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第二个X表示) 0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水检测时请注意：IP65 包括2个试验：IP6X 和IPX5 IP6X 检测时会对产品内部抽气，产生负压！IPX5 3米外小水枪冲水！IP66IP66指灯具完全防止外物侵入，且可完全防止灰尘进入，承受猛烈的海浪冲击或强烈喷水时，电器的进水量应不致达到有害的影响。
