当前位置：文档之家 › 06--计算机绘图(2)_600_437_20111026160218

06--计算机绘图(2)_600_437_20111026160218

  • 格式：ppt
  • 大小：619.00 KB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

计算机绘图课件

计算机绘图课件

计算机绘图课件随着科技的不断发展，计算机技术已经深入到各个领域，其中绘图领域也不例外。

计算机绘图是一种利用计算机软件进行图形设计的方法，具有精度高、速度快、可重复性好等优点。

本文将从以下几个方面介绍计算机绘图课件。

一、计算机绘图的基本原理计算机绘图的基本原理是将图形转换为像素阵列，通过操作像素阵列来实现图形的绘制。

计算机绘图可以分为矢量图和位图两种类型。

矢量图是由数学公式描述的图形，可以无限缩放而不失真，适用于绘制几何图形、工程图纸等。

位图是由像素点阵列表示的图像，适用于绘制照片、风景等。

二、计算机绘图软件介绍目前市面上有很多计算机绘图软件，其中比较流行的有AutoCAD、SolidWorks、Photoshop等。

这些软件具有不同的特点和应用领域，可以根据需要进行选择。

例如，AutoCAD适用于绘制机械工程图、建筑平面图等，SolidWorks适用于绘制三维模型、装配图等，Photoshop 适用于处理图像、制作海报等。

三、计算机绘图课件制作制作计算机绘图课件需要考虑以下几个方面：要确定课件的主题和目的，明确要讲解的内容和重点；要选择合适的软件和工具，以便更好地展示教学内容；再次，要根据教学目标和学生特点设计教学环节，包括理论讲解、操作演示、学生练习等；要制作简洁明了的教学PPT，以便学生更好地理解和掌握教学内容。

四、计算机绘图课件的应用计算机绘图课件广泛应用于教育、设计、工程等领域。

在教育领域，计算机绘图课件可以帮助学生更好地掌握图形设计的基本原理和方法，提高他们的实践能力和创新思维。

在设计领域，计算机绘图课件可以帮助设计师更加高效地进行图形设计和制作，提高设计质量和效率。

在工程领域，计算机绘图课件可以帮助工程师更加准确地描述和表达设计思想，提高工程设计的精度和质量。

计算机绘图课件是当前计算机技术发展的一个重要方面，它可以帮助学生更好地掌握图形设计的基本原理和方法，提高实践能力和创新思维，同时也可以帮助设计师和工程师更加高效地进行图形设计和制作，提高设计质量和效率。

计算机绘图ppt课件

计算机绘图ppt课件

第15讲
组合体的绘制
二、组合体尺寸标注
由于国家规范对尺寸标注做了严厉规定，在用计算机进
展尺寸标注时，必需满足国标要求，所以在标尺寸之前必需 对标注款式进展设置，使其满足要求。
1、尺寸标注工具条
长度尺寸
延续尺寸
修正尺寸数值 位置
长度尺寸
角度尺寸
圆心标志
修正尺寸标注款 式
斜线尺寸
斜线尺寸
基线尺寸
修正尺寸 数值
对象特性工具栏可创建新图层、设置颜色、设置线型、 设置线宽 以及图层形状的控制。
锁定/解锁 冻结/结冻
开/关
打印 颜色 当前层名
图层
图层控制
把目的所在层作为当前层
颜色控制
线型控制
线宽控制
单击“对象特性〞工具栏中的“图层〞按钮，将弹出“图层特 性管理器〞对话框。
首页
第14讲
计算机绘图的根本知识
图层特性管理器可以创建新图层、指定图层的各种特性、选择 图层、管理图层等。设置颜色、设置线型、设置线宽 以及图层形状 的控制。
即可将该图层设为当前层。
下拉列表
首页
第14讲
计算机绘图的根本知识
2〕删除图层 在“图层特性管理器〞对话框中单击要删除的图层，然
后单击右上角的“删除〞按钮，该层即被删除。
留意：0层、当前层、绘有实体的层等不能被删除。
首页
图层操作
第14讲
计算机绘图的根本知识
2. 当前层的切换、图层的删除及“对象特性〞工具栏的运用 3〕“对象特性〞工具栏的运用
绘图时因屏幕绘图区的大小有限，而所绘图形的大小不
等，需求在不改动图形尺寸的前提下，随时来调整绘图区的
大小和位置，从而方便地察看、处置在当前绘制的图形。

计算机绘图课件2

计算机绘图课件2

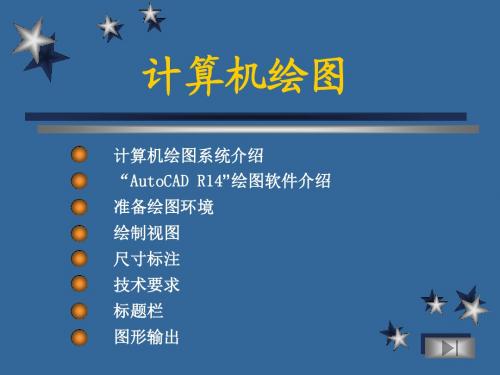

计算机绘图计算机绘图系统介绍“AutoCAD R14”绘图软件介绍准备绘图环境绘制视图尺寸标注技术要求标题栏图形输出绘制视图是利用系统提供的绘图命令和修改编辑命令实现的。

绘制机械工程图时，要了解工程图中存在的典型图线（例如：平行线、垂直线、断裂线、剖面线）、典型结构（例如：相切弧、倒角、铸造圆角）的实现方法，掌握实现不同视图间的投影对应和尺寸对应的方法及技巧。

在此以轴和壳体两个典型零件为例，学习零件图的绘制方法。

绘制视图准备知识应用示例轴的绘制泵体的绘制修改图形绘图命令修改编辑命令构造选择集轴的绘制轴的绘制1、准备工作2、直线的绘制(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET 命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令通过轴的绘制介绍相关的绘图、编辑命令轴的绘制1、准备工作2、直线的绘制(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令准备工作主要有：1、设定图层2、确定目标捕捉方式1）点击此处设定新图层3）点击此处可改变图层的线型2）点击此处可改变图层的颜色设定图纸大小、图层轴的绘制1、准备工作2、直线的绘制(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令准备工作主要有：1、设定图层2、确定目标捕捉方式2）移动它可改变捕捉时靶区的大小1）点击T ools下拉菜单中的Object SnapSetting 项即弹出目标捕捉对话框设定绘图过程中的永久目标捕捉方式设定完后，点击该键可在目标捕捉与否间切换轴的绘制——绘制直线轴的绘制1、准备工作2、绘制直线(LINE 命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令用LINE命令画线2）终点，可拾取，也可给出坐标值（绝对坐标或相对）坐标画线前先进入相应的图层1）起点，可拾取，可给出坐标值（绝对坐标或相对）坐标用LINE命令画线轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令绘制平行线1）用等距线(OFFSET)命2）构造线(XLINE)命令1）给定平行线之间的距离2）点取源直线用OFFSET命令画平行线3）点取目标直线的方向，得到目标直线轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令绘制平行线1）用等距线(OFFSET)命2）构造线(XLINE)命令选择构造线的功能点取源直线点取目标直线的方向，得到目标直线点取目标直线的方向，得到目标直线给定平行线之间的距离用XLINE命令画平行线构造选择集用DDCHPROP 命令改变实体的属性点中该项进入图层对话框，选定所要变成的图层单击OK 按钮完成操作轴的绘制1、准备工作2、绘制直线(LINE 命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER 和圆角FILLET 命令)6、剪切(TRIM)命令7、画圆(CIRCLE 命令)8、打断(BREAK 命令)9、特征点编辑命令修改实体属性1）用DDCHPROP 命令改变实体属性2）通过图层对话框改变轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令修改实体属性1）用DDCHPROP命令改变实体属性2）通过图层对话框改变用DDCHPROP 命令改变实体的属性轴的绘制——修改实体属性（2）轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER 和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令修改实体属性1）用DDCHPROP命令改变实体属性2）通过图层对话框改变(2)点取目标图层(1)先选定要修改属性的实体通过图层对话框改变实体属性(1)要先给定倒角的距离(2)点取要倒角两实体的保留部分后即可通过CHAMFER 命令倒斜角轴的绘制1、准备工作2、绘制直线(LINE 命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER 和圆角FILLET 命令)6、剪切(TRIM)命令7、画圆(CIRCLE 命令)8、打断(BREAK 命令)9、特征点编辑命令倒角1）用CHAMGER 命令倒斜角2）用FILLET 命令倒圆角通过CHAMFER 命令倒斜角轴的绘制1、准备工作2、绘制直线(LINE 命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER 和圆角FILLET 命令)6、剪切(TRIM)命令7、画圆(CIRCLE 命令)8、打断(BREAK 命令)9、特征点编辑命令倒角1）用CHAMGER 命令倒斜角2）用FILLET 命令倒圆角(2)键入T 选定不剪切功能通过FILLET命令倒圆角(3)点击要倒角两个实体(1)键入R 先给出圆角的半径轴的绘制——倒角（圆角FILLET)轴的绘制1、准备工作2、绘制直线(LINE 命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER 和圆角FILLET 命令)6、剪切(TRIM)命令7、画圆(CIRCLE 命令)8、打断(BREAK 命令)9、特征点编辑命令倒角1）用CHAMGER 命令倒斜角2）用FILLET 命令倒圆角轴的绘制——倒角轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令倒角1）用CHAMGER命令倒斜角2）用FILLET命令倒圆角通过FILLET 命令倒斜角用TRIM 命令剪切多余的边线(1)先选择剪切边界(2) 点取要剪切掉的线段轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令剪切(TRIM)命令轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令剪切(TRIM)命令用TRIM 命令剪切多余的边线轴的绘制——画圆（CIRCLE ）命令轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令画圆(CIRCLE命令)用CIRCLE命令画圆2）给出圆的半径1）选定画圆的方式（给出圆心的位置）用BREAK 命令打断实体选取要打断的实体点取第二点以打断实体或者输入F 重新点取第一点轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令打断（BREAK）命令轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令打断（BREAK）命令用BREAK 命令打断实体轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令特征点编辑命令用特征点编辑实体点取要编辑的实体，其特征点用兰色框显示出点取特征点，使其变成红色热点轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令特征点编辑命令用特征点编辑实体特征点编辑方法可完成拉伸、移动、旋转、变比及镜向等功能轴的绘制1、准备工作2、绘制直线(LINE命令)3、平行线的绘制4、修改实体属性5、倒角(斜角CHAMFER和圆角FILLET命令)6、剪切(TRIM)命令7、画圆(CIRCLE命令)8、打断(BREAK命令)9、特征点编辑命令特征点编辑命令用特征点编辑实体泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令泵体的绘制通过泵体的绘制介绍相关的绘图、编辑命令泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令多边形（POLYGON ）命令泵体的绘制——绘制多边形I 代表外接圆方式，C 代表内切圆方式给定外接或内接圆的半径用POLYGON 命令绘制多边形给出多边形的中心给定多边形的边数泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸用画切圆的方法绘制联接弧——画切圆联接弧的画法：1）画切圆后剪切用画切圆的方法绘制联接弧——画切圆键入T 选定切圆方式画圆，先点取与该圆相切的两个实体，之后给出切圆半径即可点取相切实体时，应尽量点击在切点附近点取相切实体时，应尽量点击在切点附近泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸联接弧的画法：1）画切圆后剪切泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸联接弧的画法：1）画切圆后剪切用画切圆的方法绘制联接弧——画切圆泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸联接弧的画法：1）画切圆后剪切用画切圆的方法绘制联接弧——画切线在切点附近拾取点选择切点捕捉方式泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸联接弧的画法：1）画切圆后剪切用画切圆的方法绘制联接弧——画切线用画切圆的方法绘制联接弧——剪切2）点取要剪去的弧段1）把圆和切线当剪切边界泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸联接弧的画法：1）画切圆后剪切泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令a)画切圆b)画切线c)剪切2）倒圆角后延伸用画切圆的方法绘制联接弧——剪切联接弧的画法：1）画切圆后剪切泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令2）倒圆角后延伸a ）倒圆角b ）加辅助线、延长弧(用EXTEND 命令)、c ）画切线、剪切联接弧的画法：1）画切圆后剪切用倒圆角后延伸的方法画联接弧——倒圆角用倒圆角后延伸的方法画联接弧——延长弧1）在一定位置画一条辅助线2）选定延伸边界3）点取要延长的实体，要点取靠近边界一端泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令2）倒圆角后延伸a ）倒圆角b ）加辅助线、延长弧(用EXTEND 命令)、c ）画切线、剪切联接弧的画法：1）画切圆后剪切泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令2）倒圆角后延伸a）倒圆角b）加辅助线、延长弧(用EXTEND命令)、c）画切线、剪切用倒圆角后延伸的方法画联接弧——延长弧联接弧的画法：1）画切圆后剪切泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10 、多义线(PLINE)命令11、矩形(RECTANGLE)命令2）倒圆角后延伸a ）倒圆角b ）加辅助线、延长弧(用EXTEND 命令)、c ）画切线、剪切联接弧的画法：1）画切圆后剪切用倒圆角后延伸的方法画联接弧——切线、剪切泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令删除（ERRASE）命令用删除ERRASE命令去除多余图形构造选择集泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令删除（ERRASE）命令用删除ERRASE 命令去除多余图形用镜向MIRROR 命令绘制对称图形1）构造选择集2）给定两点确定镜向线3）是否删除原实体泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令镜向（MIRROR）命令泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令镜向（MIRROR）命令用镜向MIRROR 命令绘制对称图形泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令视图之间的对应：1）用目标捕捉来实现2）用特征点编辑方法实现通过目标捕捉来实现视图间的对应通过捕捉交点、端点等特殊点以及正交功能来实现视图之间的三等定律泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令视图之间的对应：1）用目标捕捉来实现2）用特征点编辑方法实现通过目标捕捉来实现视图间的对应泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令视图之间的对应：1）用目标捕捉来实现2）用特征点编辑方法实现通过特征点编辑来实现视图间的对应选定相应直线，把要拉伸的端点点为热点，再在正交状态下将其拉伸即可泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令视图之间的对应：1）用目标捕捉来实现2）用特征点编辑方法实现通过特征点编辑来实现视图间的对应泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令椭圆（ELLIPSE ）命令泵体的绘制——绘制椭圆用ELLIPSE命令画椭圆1）选定画椭圆的方法（此处选了圆心加轴长的方法）2）给出圆心3）给出长短轴的端点通过ARRAY 命令绘制周向重复结构选定需要阵列的物体选定周向阵列方式P 拾取阵列中心给出阵列范围泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令绘制重复结构：1）阵列（ARRAY ）命令a ）周向阵列b)矩形阵列2）复制（COPY ）命令泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令绘制重复结构：1）阵列（ARRAY）命令a）周向阵列b)矩形阵列2）复制（COPY）命令通过ARRAY 命令绘制周向重复结构通过ARRAY 命令绘制矩形重复结构选定矩形定向阵列方式R 给出行数和列数给出行距和列距泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令绘制重复结构：1）阵列（ARRAY ）命令a ）周向阵列b)矩形阵列2）复制（COPY ）命令泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE）命令7、绘制重复结构(ARRAY、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令绘制重复结构：1）阵列（ARRAY）命令a）周向阵列b)矩形阵列2）复制（COPY）命令通过ARRAY 命令绘制矩形重复结构通过COPY 命令绘制重复结构键入M 选定多次复制，否则只复制一次先给出基准事点、再连续给出目标点以完成多次复制泵体的绘制1、多边形(POLYGON)命令2、联接弧的画法(含EXTEND 命令)3、删除(ERASE)命令4、镜向(MIRROR)命令5、视图之间的对应画法6、椭圆（ELLIPSE ）命令7、绘制重复结构(ARRAY 、COPY)8、曲线(SPLINE)命令9、剖面线(HATCH)命令10、多义线(PLINE)命令11、矩形(RECTANGLE)命令绘制重复结构：1）阵列（ARRAY ）命令a ）周向阵列b)矩形阵列2）复制（COPY ）命令。

计算机绘图试题及参考答案(二)

计算机绘图试题及参考答案(二)

大学计算机绘图试题及答案（二）一、填空题（每小题1.5分，共30分）1．CAD系统的总体结构配置可分为三种不同类型，即单机式系统、??????? 系统和CAD工作站系统。

集中式系统2．常用的工程图纸输出设备有??????? ?和???????? 两种。

显示器、打印机3．CAD软件系统的类型可分为交互型系统和??????? 型两大类。

自动型4．5回车键6一、一7@89线段10．六11mirror12缩小13半径14样式15线性16．AutoCAD可方便地定义绘制剖面线的边界，选择或????????所需的剖面线。

自定义17．一个图块可含有（选：一，多）个图层。

多18．创建工程图样图的方法有种。

三19．有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式20．环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图二、选择题（每小题2分，共20分）1．属于图形输入设备的是 1 。

（1）扫描仪（2）显示器（3）打印机（4）绘图仪2．不属于AutoCAD默认工具栏的是 3 工具栏。

（1）标准（2）绘图（3）标注（4）修改3．要取消AutoCAD命令，应按下 3 。

（1）Ctrl+A （2）Ctrl+X（3）4（1（35．“（1（36（1（37（1（38（1（39（1（310（1（31例如zoom命令就是一个典型的透明命令，可以在执行其它命令的过程中通过加“ '”符号（如'z ）方式调用它。

2．在AutoCAD中，点的输入方式有哪几种？点的输入方式有2种，可以使用绝对坐标和相对坐标两种方式输入（通过键盘在命令行中输入精确的数值，可以指定一个二维点的坐标值）。

3．说明尺寸标注的步骤。

（1）尺寸的标注形式。

例如起止符号是用箭头还是使用45°例如起止符号是用箭头还是使用45°短线？尺寸线是连通的还是中间断开的？尺寸界线伸出尺寸线多少？在AutoCAD中有关尺寸标注的4个要素之间的这些关系和形式是由AutoCAD中有关尺寸标注的4 尺寸变量控制的，可以通过修改尺寸变量的值对标注形式加以调节。

更新版国家开放大学电大《计算机绘图(本)》网考形考作业试题及答案2

更新版国家开放大学电大《计算机绘图(本)》网考形考作业试题及答案2

（更新版）国家开放大学电大《计算机绘图（本）》网考形考任务试题及答案盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。

形成性考核占课程综合成绩的30%,终结性考试占课程综合成绩的70%。

课程综合成绩达到60分及以上（及格），可获得本课程相应学分。

序写fi冒布明时间M《分〉i曰*学习行为作品展示做周1。

％■.匍二童任务检测一第2周15%~3~靖三10任与检测二第，周1S卯4WRQflt任号检测三第倜15%s稣五■任药檀测四g周例6策六・9RI1H]7任务检测六弟［圳系|响末15%日常学习行为一作品展示（形考任务一）至少上传一个你的作品，教师会对作品进行评分，满分100分，并以10%的权重计入形考成绩。

答案:LJ日常学习行为作品展示.d\vg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是. dwg）答案下载方法:在“日常学习行为作品展示.dwg"上点击鼠标右健,在右健菜单上选择“保存到文件”，保存到除C盘和桌而的其它磁盘上,最后在学习平台的答题页而中上传该文件即可。

说到这里您还不太明白,请慎重下载。

第二章任务检测（形考任务二）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg ,并提交到“形考任务”对应测评栏目中。

答案：a第二章任务检测答案.d\vg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是. dwg）答案下载方法:在“第二章任务检测答案.dwg"上点击鼠标右健,在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上,最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白,请慎重下载。

第三章任务检测（形考任务三）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg , 并提交到“形考任务”对应测评栏目中。

答案：第三章任务检测答案.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第三章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上,最后在学习平台的答题页而中上传该文件即可。

计算机绘图(精)

计算机绘图(精)
时刻注意提示区给定的信息,按给定的提示进行下一步 操作。 状态行显示的数值是光标当前位置的坐标。
首页
计算机绘图的基本知识
3、状态行中的状态开关的控制方法
单击访问； 使用快捷菜单，即在每一种状态开关上单击鼠标 右键，就会弹出相应的快捷菜单。 三、AutoCAD的命令执行方法 1.键盘输入命令 2. 菜单输入命令 3. 工具条输入
计算机绘图

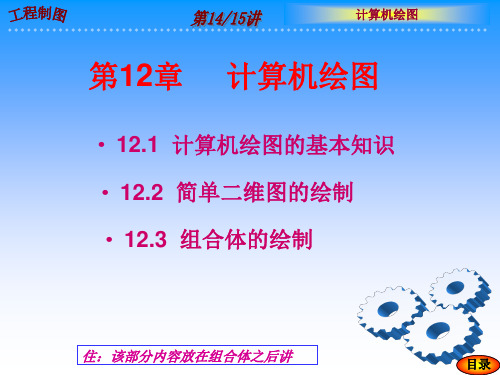

第12章
计算机绘图
• 12.1 计算机绘图的基本知识 • 12.2 简单二维图的绘制 • 12.3 组合体的绘制
住：该部分内容放在组合体之后讲
目录
计算机绘图的基本知识
12.1 计算机绘图的基本知识
一、AutoCAD的基本功能：
1、二维绘图功能
2、三维绘图功能
3、图形编辑功能
4、系统的二次开发功能
临时捕捉方式使用下图所示的“对象捕捉”工具栏比较方便。
捕捉短直线或 圆弧的端点 临时追 踪点
捕捉交点 捕捉象限 点 捕捉垂足 捕捉点实体
捕捉自
捕捉圆心
捕捉具光标 最近的点 捕捉切点
捕捉短直线或圆 弧的中点
首页
计算机绘图的法：单击状态行中的“对象捕捉”按钮， 打开和关闭自动捕捉方式。当自动捕捉方式打开时，在绘图中一直 保持目标捕捉状态，直至关闭自动捕捉方式为止。
默认交叉窗口方式 (Crossing) ——窗口必须从右下角到左上角，
窗口只要接触需编辑对象即可选中。 移除模式 (Remove) ——从选中的选择集中移去多选的对象。
首页
计算机绘图的基本知识
All方式——选中绘图区的所有实体。
Last(简化输入L)——选中最后画的实体。
Undo（简化U） ——取消选择。

计算机绘图


(3) 正交模式命令Ortho 功能：约束光标在水平或垂直方向上移动（相对于 UCS）， 并受当前栅格的旋转角影响。 操作：单击状态行按钮“正交(ORTHO)”或按F8键。
七、显示控制
1、缩放命令Zoom 功能：放大或缩小当前视口对象的外观尺寸，但不改变其真 实大小。 选项及图标说明： (1) 全部缩放(Zoom All) ——将当前图形界限显示出来。若 图形超出了界限，则将图形外部显示 (2) 中心缩放(Zoom Center) ——缩放显示由中心点和缩放比 例（或高度）所定义的窗口 (3) 动态缩放(Zoom Dynamic) ——动态显示方框中的图形 (4) 范围缩放(Zoom Extents) ——将所绘图形全部显示出来 (5) 缩放上一个(Zoom Previous) ——恢复显示前一个视图
●圆circle • 命令： Circle或绘图(Draw)—>圆(Circle)或[绘图(Draw)] 工具条里第八格 • 功能：在指定位置绘圆 • 操作：输入命令Circle或单击相应的菜单项、工具条， 根据提示在屏幕上可以分别以如下方式画圆： o 根据圆心和圆的半径画圆（缺省，Center Radius） o 根据圆心和圆的直径画圆（Center Diameter） o 根据两点画圆（2 Points） o 根据三点画圆（3 Points） o 画与两个对象相切且半径为给定值的圆（TTR） o 画与三个对象相切的圆（TTT）
1. 创建图层

命令：layer或格式(Format）—>图层(Layer)或[物体特性工
具条](Object Properties Toolbars) 中第二个按钮

功能：创建层 操作举例：创建粗实线层、细实线层、中心线层、虚线层等 注意：层名应具有代表性

06-计算机绘图-2_600_437_20121022151859 (1)


2020/1/31
工程制图（B）
6
关于图层的基本规定
图层的状态与属性
状态：开（关）、冻结（解冻）、锁定（解锁） 特性：颜色、线型、线宽
0层
0层不可删除，不可改变名称。 但颜色、线型和线宽都可以改变。
当前层
新绘制的图形在当前层上
2020/1/31
工程制图（B）
7
图层设置
图宽
粗线：0.7 ；中线 ：0.35；细线：0.18 线宽的显示：【线宽】功能按钮
2020/1/31
工程制图（B）
16
文本的设置与输入
STYLE设定文本类型（格式－－文本样式）
Style Name:已定义字型名称 使用汉字名称
Font Name:选择字体 汉字：宋体，字高10－7.5；7－5.3；5－3.7； 宽高比（0.7） 仿宋：宽高比（0.85）
2020/1/31
通过给定的两点绘制直线段 绘制3～1024边的正多边形 以输入的两点为对角线绘制矩形
绘制圆 绘制椭圆
2020/1/31
工程制图（B）
3
特征点
常用特征点：
端点、交点、中点、垂足、圆心
特征点的设置
鼠标移至“对象捕捉”按钮，单击右键，在 弹出的对话框中选择
2020/1/31
工程制图（B）
4
图形显示命令
SCALE（缩放）
将选择集中的图形在X和Y方向上按相同的比 例系数放大或缩小
2020/1/31
工程制图（B）
13
常用的修改命令
最ST常RE用TCH的（编拉伸辑） 命令将选中图形的其某余一部部分分保拉持伸不、变移动和变形，
LENGTHE（长度）

大一计算机绘图知识点

大一计算机绘图知识点计算机绘图是现代设计和艺术领域中重要的工具之一。

它能够帮助我们以数字化的方式表达创意和构思。

在大一学习计算机绘图时，我们需要掌握一些关键的知识点，下面将逐一介绍。

1. 图形软件的基本操作计算机绘图通常需要使用图形软件，如Adobe Illustrator、Photoshop等。

我们需要学会软件的基本操作，包括界面的了解、工具的使用、图层管理、形状绘制、颜色调整等等。

熟练掌握软件的基础操作是进行后续绘图工作的基础。

2. 矢量图和位图的区别在计算机绘图中，矢量图和位图是两种常见的图像格式。

矢量图使用数学公式描述图像，可以无限缩放而不会失真，适用于制作Logo和插图等需要矢量图形的场景。

位图由像素点构成，放大后会出现锯齿边缘，适用于照片和复杂图像的处理。

了解两者的特点和应用场景，有助于我们选择适合的图像格式。

3. 基本图形绘制在计算机绘图中，学会绘制基本图形是必不可少的。

常见的基本图形包括线段、矩形、圆形、多边形等等。

我们需要学会使用软件工具快速准确地绘制这些基本图形，并了解它们的属性调整方式，如线条粗细、填充颜色等。

4. 图形变换和编辑图形变换和编辑是计算机绘图的重要操作之一。

我们可能需要对图形进行平移、旋转、缩放和倾斜等操作，以达到我们的设计效果。

此外，掌握图形编辑技巧，如节点编辑、路径编辑等操作也是必备的技能。

5. 理解图层和混合模式图层是图形软件中的一个重要概念。

掌握图层的使用可以帮助我们灵活组织和管理元素，方便后续的调整和修改。

另外，混合模式是指在图层之间以不同的方式合成颜色，创造出多样的效果。

理解和熟练运用图层和混合模式，可以提升我们的绘图技巧和创作能力。

6. 路径和贝塞尔曲线路径和贝塞尔曲线是计算机绘图中常用的工具和技术。

路径是一系列节点和线段相连而成的曲线，通过调整节点的位置和属性可以实现复杂的图形效果。

贝塞尔曲线是一种平滑的曲线类型，通过控制点的调整，可以实现更加自由和流畅的图形变形。

(更新版)国家开放大学电大《计算机绘图(本)》网考形考作业试题及答案3

（更新版）国家开放大学电大《计算机绘图（本）》网考形考作业试题及答案3(更新版)国家开放大学电大《计算机绘图（本）》形考任务试题及答案盗传必究本课程考核采用形成性考核与终结性考试相结合的方式。

形成性考核占课程综合成绩的30%，终结性考试占课程综合成绩的70%。

课程综合成绩达到60分及以上（及格），可获得本课程相应学分。

日常学习行为—作品展示（形考任务一）至少上传一个你的作品，教师会对作品进行评分，满分100分，并以10%的权重计入形考成绩。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“日常学习行为作品展示.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第二章任务检测（形考任务二）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第二章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第三章任务检测（形考任务三）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

答案：（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“第三章任务检测答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

第四章任务检测（形考任务四）任务提交：该任务的完成情况将计入你的形成性考核成绩，图形绘制完成后，保存为以下格式：*.dwg，并提交到“形考任务”对应测评栏目中。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实线：白色
虚线：红色
中心线：蓝色
2013-7-21
工程制图(B)
22
图元特性的编辑
特性对话框

线型比例命令（Ltscale）
2013-7-21
工程制图(B)
23
常用的编辑命令
ERASE(删除)
COPY(复制) MIRROR（镜像）
删除选择集中的图形
将选择集中的图形复制到指定的位置 对选择集中的图形进行对称(镜像)变换。203-7-21工程制图（B）
11
Line 命令的学习
使用相对坐标，绘制A4的图幅及图框
命令: _line 指定第一点:（在绘图区内任取一点） 指定下一点或 [放弃(U)]: @297,0 ↙ 指定下一点或 [放弃(U)]: @0,210 ↙ 指定下一点或 [闭合(C)/放弃(U)]: @-297,0 ↙ 指定下一点或 [闭合(C)/放弃(U)]: c ↙
方法：键盘输入距离数值；用鼠标指定两点
工程制图（B） 9
Line 命令的学习
根据给出的尺寸，绘制A4的图幅及图框
均为5
2013-7-21
工程制图（B）
10
Line 命令的学习
使用绝对坐标，绘制A4的图幅及图框
命令: _line 指定第一点: 0,0 ↙ 指定下一点或 [放弃(U)]: 297,0 ↙ 指定下一点或 [放弃(U)]: 297,210 ↙ 指定下一点或 [闭合(C)/放弃(U)]: 0,210 ↙ 指定下一点或 [闭合(C)/放弃(U)]: 0,0 ↙ 指定下一点或 [闭合(C)/放弃(U)]: ↙
2013-7-21
工程制图（B）
15
认识特征点

端点
交点
中点 垂足 圆心
2013-7-21
工程制图（B）
16
图形显示命令
重点掌握

平移、实时缩放、窗口缩放、范围缩放
ZOOM：可以透明使用
REDRAW
2013-7-21
工程制图（B）
17
正多边形命令的学习
命令:POLYGON 输入边的数目 <4>: 6 指定正多边形的中心点或 [边(E)]: （在绘图区内任取一点） 输入选项 [内接于圆(I)/外切于圆(C)] <I>: 指定圆的半径: <正交 开> （输入长度值或直接指定长度）
OFFSET（同心拷 贝或偏移）
ARRAY（阵列）
复制一个与指定实体平行并保持等距的新实 体
对选择集中的图形进行有规律的多重复制
MOVE（移动
ROTATE（旋转） SCALE（缩放）
将选择集中的图形移动到指定的新位置
将选择集中的图形绕定点旋转一定角度 将选择集中的图形在X和Y方向上按相同的比 例系数放大或缩小
工程制图（B） 4

2013-7-21
AutoCAD中的命令
命令的输入方式_____一般有三种
键盘输入
菜单输入
图标输入 命令使用要点：


注意命令行的提示
电脑只会执行命令，不会理解命令。
工程制图（B） 5
2013-7-21
AutoCAD的二维绘图命令
最常用的绘图命令
图形元素称为“Object”
2013-7-21
工程制图（B）
27
作业
习集11－1、1-4(要求绘制标题栏，所以图形绘制在一
个A3的图内）
11月13号（第十一周周日）之前交到xmli1邮箱
2013-7-21
工程制图（B）
29
工程制图（B） 26

2013-7-21
作业
熟练掌握一些命令及功能

绘图: 直线、矩形、正多边形、圆 图层设置：线型、线宽、颜色 编辑（修改）：删除、 复制、 移动、镜像、修剪 （延伸）、偏移


显示：平移、实时缩放、窗口缩放、范围缩放
功能:正交功能、对象捕捉、对象跟踪 目标选择方法:单选、 Window、 Cross
重复命令： (enter键）回车或空格
退出命令：ESC键
放弃已输入的最后一个点：U+enter
2013-7-21
工程制图（B）
7
Line 命令的学习
根据给出的尺寸，绘制A4的图幅及图框
均为5
2013-7-21
工程制图（B）
8
学习AutoCAD
数据的输入

坐标值的输入

鼠标直接指定：利用捕捉定位 键盘输入：绝对坐标、相对坐标、极坐标
2013-7-21
图形所在图层；图线的线型、线宽、颜色等 线型比例
工程制图（B） 3
AutoCAD中的功能按钮
为逻辑键

按下为打开，抬起为关闭
重点掌握

正交：使所画的线平行于X轴或Y轴； 极轴：显示由指定的极轴角度所定义的临时对齐路径 ； 对象捕捉：捕捉图形上的特殊点：端点、中点、圆心、 交点等。 对象追踪：将已选中的特殊点作为坐标参考点 线宽：显示图线的宽度
LINE（直线） POLYGON（多边形） RECTANG（矩形） CIRCLE（圆） ELLIPSE（椭圆） 通过给定的两点绘制直线段 绘制3～1024边的正多边形 以输入的两点为对角线绘制矩形 绘制圆 绘制椭圆
2013-7-21
工程制图（B）
6
Line 命令的学习
结束命令：(enter键）回车
图层、颜色、线型、线宽

图层:AutoCAD提供了分层作图的功能。 线型 颜色 线宽
2013-7-21
工程制图(B)
20
关于图层的基本规定
0层

0层不可删除，不可改变名称。 但颜色、线型和线宽都可以改变。
2013-7-21
工程制图(B)
21
本次作业中图层设置要求
图层设置：粗线：0.5，细线：0.13
工程制图（B） 24
2013-7-21
常用的编辑命令
最常用的编辑命令
LENGTHE（长度） TRIM（修剪） STRETCH（拉伸） 将选中图形的某一部分拉伸、移动和变形， 其余部分保持不变 改变开放对象的长度或角度 用指定的剪切边修剪所选定的实体
EXTEND（延伸） BREAK（打断）
使所选对象延伸至指定的边界上 将直线段、圆、圆弧、多义线等分为两段
2013-7-21
工程制图（B）
18
圆 命令的学习
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相 切、相切、半径(T)]:（在绘图区内任取一点） 指定圆的半径或 [直径(D)]:（输入长度值或直接指定长度）
2013-7-21
工程制图（B）
19
AutoCAD的辅助绘图功能
Window：左到右,选中完全落在窗口内的实体。 Cross：右到左，选中任何一部分落在窗口内的实体。 ALL：输入ALL回车，选中图形文件中的所有实体。 Remove：用键盘输入R并回车，按上述方式选择实体， 则在选择集中去除选中的实体。 Add：使用remove选项后，再进入选择实体操作。 Undo：废除上一次选择操作。
本节课重点
要求熟练掌握的命令

绘图: 直线、矩形、正多边形、圆
修改： 删除、 复制、 移动、镜像、修剪（延伸）、偏 移 显示：平移、实时缩放、窗口缩放、范围缩放

要求熟练掌握的功能

正交功能、对象捕捉、对象跟踪
要求掌握图层

线型、线宽、颜色
工程制图（B） 1
2013-7-21
第十一章
计算机辅助绘图
CHAMFER（倒直角） 对直线、多义线、构造线等建立倒角 FILLET（倒圆角） 对直线、多义线、构造线等建立倒圆角
EXPLODE（分解）
将块、尺寸分解为单个实体，使多义线失去 宽度
工程制图（B） 25
2013-7-21
学习AutoCAD
常用的目标选择方法：

单选：将选择光标移至实体上，单击鼠标左键
§11-1 计算机绘图简介 §11-2 计算机绘图的基本知识
§ 11-3 Auto CAD的绘图与编辑
2013-7-21
工程制图（B）
2
AutoCAD中的基本命令
绘图命令

绘制新的图形或输入新的文本
编辑命令

对已有图形或文本进行修改或复制、删除等
图形显示命令

控制图形在屏幕上的显示方式
图形的特性


动态输入 :打开时默认为相对坐标，输入绝对坐 标时数值先加#；关闭时默认为绝对坐标，输入绝对 坐标时数值先加@

鼠标+键盘：光标确定方向，键盘输入数值
有关距离提示符有：Height(高度)，Width（宽度）， Radius（半径），Diameter（直径）等。
距离的输入


2013-7-21
2013-7-21
工程制图（B）
13
Line 命令的学习
鼠标+键盘：光标确定方向，键盘输入数值 绘制A4的图幅及图框
2013-7-21
工程制图（B）
14
矩形 命令的学习
根据给出的尺寸，绘制A4的图幅及图框
命令: _rectang （在绘图区内任取一点） 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽 度(W)]: 指定另一个角点或 [尺寸(D)]: @297,210 ↙
2013-7-21
工程制图（B）
12
Line 命令的学习
使用相对极坐标，绘制A4的图幅及图框
命令: _line 指定第一点:（在绘图区内任取一点） 指定下一点或 [放弃(U)]: @297<0 ↙ 指定下一点或 [放弃(U)]: @210<90 ↙ 指定下一点或 [闭合(C)/放弃(U)]: @297<180 ↙ 指定下一点或 [闭合(C)/放弃(U)]: c ↙
