顺序控制原理

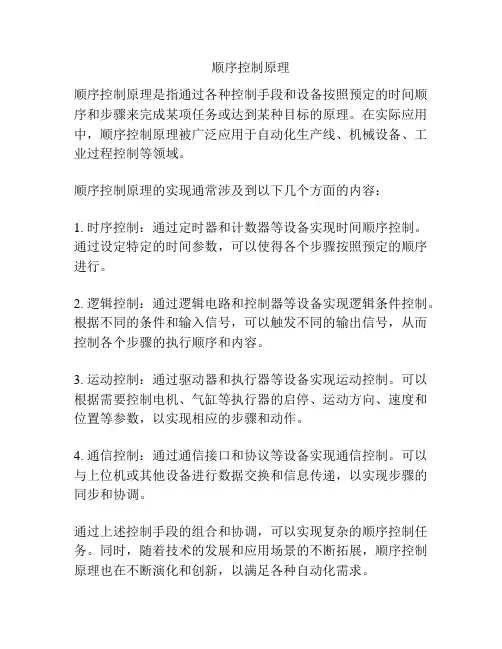

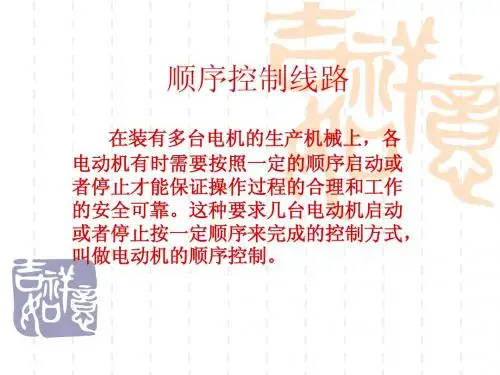

顺序控制原理是指通过各种控制手段和设备按照预定的时间顺序和步骤来完成某项任务或达到某种目标的原理。
在实际应用中,顺序控制原理被广泛应用于自动化生产线、机械设备、工业过程控制等领域。
顺序控制原理的实现通常涉及到以下几个方面的内容:
1. 时序控制:通过定时器和计数器等设备实现时间顺序控制。
通过设定特定的时间参数,可以使得各个步骤按照预定的顺序进行。
2. 逻辑控制:通过逻辑电路和控制器等设备实现逻辑条件控制。
根据不同的条件和输入信号,可以触发不同的输出信号,从而控制各个步骤的执行顺序和内容。
3. 运动控制:通过驱动器和执行器等设备实现运动控制。
可以根据需要控制电机、气缸等执行器的启停、运动方向、速度和位置等参数,以实现相应的步骤和动作。
4. 通信控制:通过通信接口和协议等设备实现通信控制。
可以与上位机或其他设备进行数据交换和信息传递,以实现步骤的同步和协调。
通过上述控制手段的组合和协调,可以实现复杂的顺序控制任务。
同时,随着技术的发展和应用场景的不断拓展,顺序控制原理也在不断演化和创新,以满足各种自动化需求。

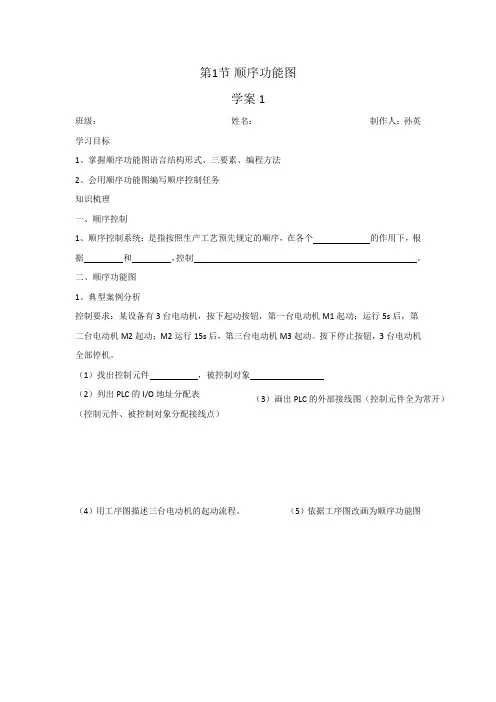

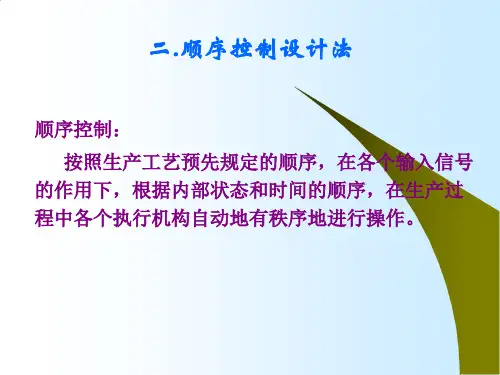

第1节顺序功能图学案1班级:姓名:制作人:孙英学习目标1、掌握顺序功能图语言结构形式、三要素、编程方法2、会用顺序功能图编写顺序控制任务知识梳理一、顺序控制1、顺序控制系统:是指按照生产工艺预先规定的顺序,在各个的作用下,根据和,控制。
二、顺序功能图1、典型案例分析控制要求:某设备有3台电动机,按下起动按钮,第一台电动机M1起动;运行5s后,第二台电动机M2起动;M2运行15s后,第三台电动机M3起动。
按下停止按钮,3台电动机全部停机。
(1)找出控制元件,被控制对象(控制元件、被控制对象分配接线点)(4)用工序图描述三台电动机的起动流程。
(5)依据工序图改画为顺序功能图2、观察顺序功能图(1)概念:顺序功能图是描述控制系统的、和的一种语言,专门用于编制程序。
(2)组成三要素:、和。
①步:顺序功能图中的步是控制过程中的一个。
步又分为步和步,在每一步中要完成一个或多个。
初始步表示一个控制系统的,初始步可以。
在功能图中,初始步用表示,工作步用表示。
②转移条件:步与步之间的转移条件用与有向连线来表示,将相邻两状态隔开。
当条件得以满足时,可以实现。
转移通常用、、表示。
③有向线段:步与步之间用连接。
当系统的控制顺序是从上向下时,可以箭头;若控制顺序是从向时,必须要标注箭头。
3、活动步与状态继电器(1)活动步:。
要使该步为活动步,必须同时满足两个条件:①该转移所有的前级步都是;②相应的转移条件。
当该步为活动步后,其前级步为。
注意:当该步后的动作输出是置位的保持型动作,当该步处于不活动步是,动作停止。
(2)状态继电器S:初始步用命名;工作步用命名。
4、绘制顺序功能图的注意事项针对绘制顺序功能图时常见的错误提出的注意事项:(1)两个步绝对不能,必须用一个将它们隔开。
(2)顺序功能图中的初始步一般对应于系统等待起动的初始状态,必须用作为转移条件,在开机时将初始步置为步。
(3)顺序功能图用GX软件编辑时,在结构上一般分为两部分:块和块;程序需要增加一些功能时,可以在块中增加。

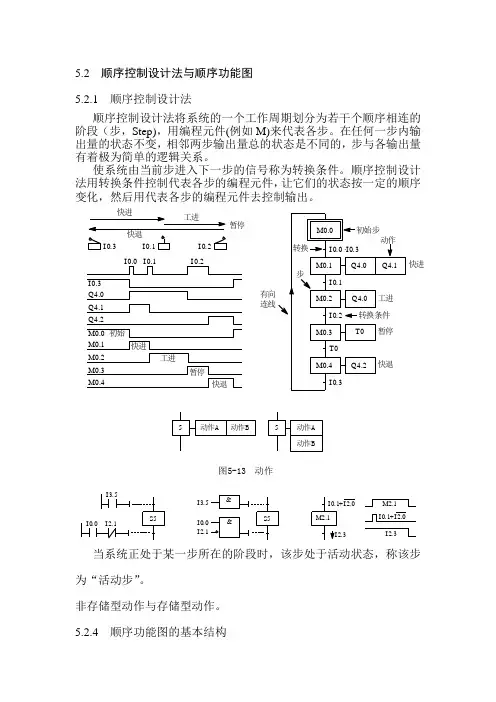

5.2 顺序控制设计法与顺序功能图 5.2.1 顺序控制设计法顺序控制设计法将系统的一个工作周期划分为若干个顺序相连的阶段(步,Step),用编程元件(例如M)来代表各步。
在任何一步内输出量的状态不变,相邻两步输出量总的状态是不同的,步与各输出量有着极为简单的逻辑关系。
使系统由当前步进入下一步的信号称为转换条件。
顺序控制设计法用转换条件控制代表各步的编程元件,让它们的状态按一定的顺序变化,然后用代表各步的编程元件去控制输出。
I0.1I0.2I0.3Q 4.0Q 4.1Q 4.2I0.0 I0.1I0.2I0.3M 0.0M 0.1M 0.2M 0.3 初始工进快进暂停 快进M 0.4快退暂停55图5-13 动作动作A动作A 动作B动作BM2.1I2.3I0.1+I2.0+I2.0S5I0.0I2.1S5I0.0I2.1&I3.5& I3.5当系统正处于某一步所在的阶段时,该步处于活动状态,称该步为“活动步”。
非存储型动作与存储型动作。
5.2.4 顺序功能图的基本结构图5-15 单序列、选择序列与并行序列(d )123d e(a)(b )3465710iefgw(c)4.复杂的顺序功能图举例工件工件大钻头小钻头I0.2I0.3I0.4I0.54.14.2Q Q图5-16 组合钻床示意图图5-17 组合钻床的顺序功能图5.2.5 顺序功能图中转换实现的基本规则1.转换实现的条件在顺序功能图中,步的活动状态的进展是由转换的实现来完成的。
转换实现必须同时满足两个条件:(1) 该转换所有的前级步都是活动步; (2) 相应的转换条件得到满足。
如果转换的前级步或后续步不止一个,转换的实现称为同步实现(见图5-18)。
为了强调同步实现,有向连线的水平部分用双线表示。
2. 转换实现应完成的操作转换实现时应完成以下两个操作:(1)使所有由有向连线与相应转换符号相连的后续步都变为活动步;(2)使所有由有向连线与相应转换符号相连的前级步都变为不活动步。
