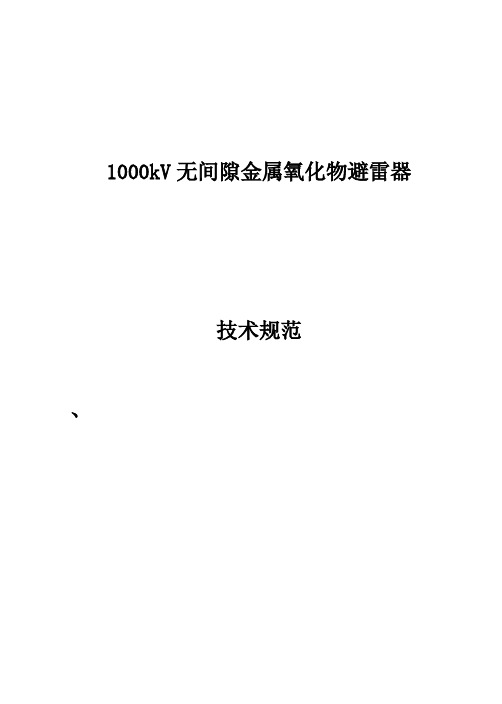

1000kV无间隙金属氧化物避雷器技术规范、本规范对应的专用技术规范目录避雷器采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围 (1)1.4 对设计图纸、试验报告和说明书的要求 (1)1.5 标准和规范 (3)1.6 必须提交的技术数据和信息 (3)1.7 备品备件 (3)1.8 专用工具与仪器仪表 (4)1.9 安装、调试、性能试验、试运行和验收 (4)2 技术特性要求 (4)2.1 避雷器内部结构绝缘性能 (4)2.2 耐污秽性能 (4)3 试验 (6)3.1 型式试验 (6)3.2 例行试验 (7)3.3 现场验收试验 (7)3.4 监督试验 (7)3.5 其他试验 (8)4 技术服务、设计联络、工厂检验和监造 (8)4.1 技术服务 (8)4.2 设计和设计联络会 (9)4.3 工厂检验和监造 (9)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1000kV交流架空输电线路设计暂行技术规定-条文说明附件：1000kV交流架空输电线路设计暂行技术规定条文说明目次1 范围........................................................................................................................ (1)4 总则........................................................................................................................ (1)5 路径........................................................................................................................ .. (1)6 气象条件........................................................................................................................ .. (1)7 导线和地线........................................................................................................................ . (2)8 绝缘子及金具........................................................................................................................ .. (5)9 绝缘配合、防雷和接地........................................................................................................................ (6)10 导线布置........................................................................................................................ .. (19)11 杆塔型式........................................................................................................................ .. (19)12 杆塔荷载及材料........................................................................................................................ . (21)13. 杆塔结构........................................................................................................................ . (28)14 基础设计........................................................................................................................ (29)15 对地距离及交叉跨越.........................................................................................................................3016 环境保护........................................................................................................................ . (43)17 劳动安全和工业卫生...........................................................................................................................4418 附属设施........................................................................................................................ . (44)1 范围由于特高压线路在不同导线布置方式下电气特性有较大差异，本规定给出的部分电气参数主要适用于单回路架设方案，双回路参数有待今后进一步补充完善。

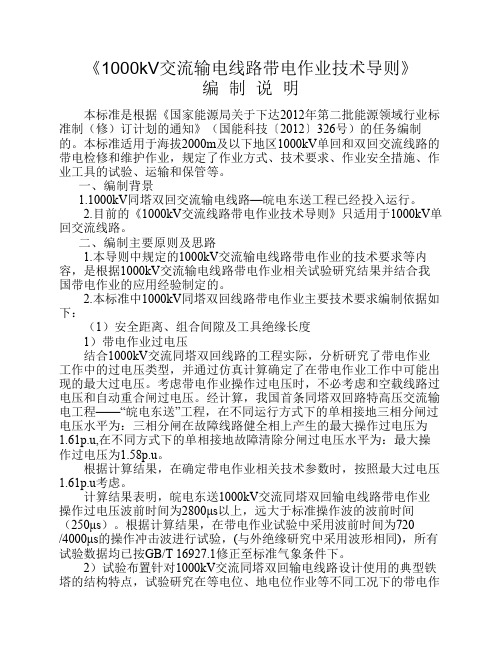

《1000kV交流输电线路带电作业技术导则》编制说明本标准是根据《国家能源局关于下达2012年第二批能源领域行业标准制（修）订计划的通知》（国能科技〔2012〕326号）的任务编制的。
本标准适用于海拔2000m及以下地区1000kV单回和双回交流线路的带电检修和维护作业，规定了作业方式、技术要求、作业安全措施、作业工具的试验、运输和保管等。
一、编制背景1.1000kV同塔双回交流输电线路—皖电东送工程已经投入运行。
2.目前的《1000kV交流线路带电作业技术导则》只适用于1000kV单回交流线路。
二、编制主要原则及思路1.本导则中规定的1000kV交流输电线路带电作业的技术要求等内容，是根据1000kV交流输电线路带电作业相关试验研究结果并结合我国带电作业的应用经验制定的。
2.本标准中1000kV同塔双回线路带电作业主要技术要求编制依据如下：（1）安全距离、组合间隙及工具绝缘长度1）带电作业过电压结合1000kV交流同塔双回线路的工程实际，分析研究了带电作业工作中的过电压类型，并通过仿真计算确定了在带电作业工作中可能出现的最大过电压。
考虑带电作业操作过电压时，不必考虑和空载线路过电压和自动重合闸过电压。
经计算，我国首条同塔双回路特高压交流输电工程——“皖电东送”工程，在不同运行方式下的单相接地三相分闸过电压水平为：三相分闸在故障线路健全相上产生的最大操作过电压为1.61p.u,在不同方式下的单相接地故障清除分闸过电压水平为：最大操作过电压为1.58p.u。
根据计算结果，在确定带电作业相关技术参数时，按照最大过电压1.61p.u考虑。
计算结果表明，皖电东送1000kV交流同塔双回输电线路带电作业操作过电压波前时间为2800μs以上，远大于标准操作波的波前时间（250μs）。
根据计算结果，在带电作业试验中采用波前时间为720/4000μs的操作冲击波进行试验，(与外绝缘研究中采用波形相同)，所有试验数据均已按GB/T 16927.1修正至标准气象条件下。

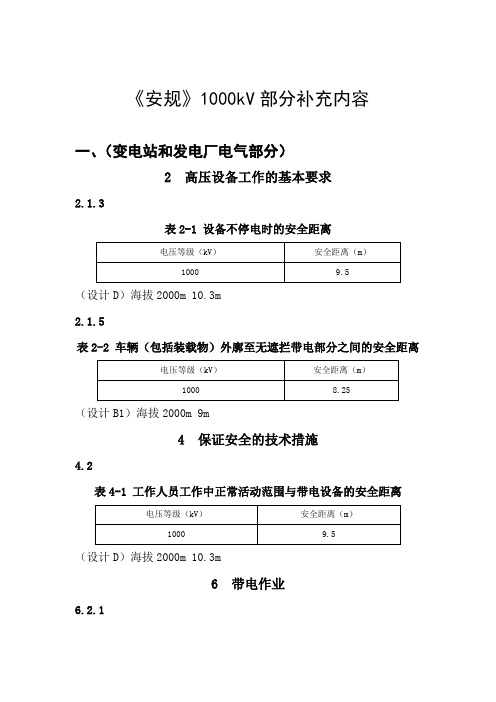

《安规》1000kV部分补充内容
一、（变电站和发电厂电气部分）
2 高压设备工作的基本要求
2.1.3
表2-1 设备不停电时的安全距离
（设计D）海拔2000m 10.3m
2.1.5
表2-2 车辆（包括装载物）外廓至无遮拦带电部分之间的安全距离
（设计B1）海拔2000m 9m
4 保证安全的技术措施
4.2
表4-1 工作人员工作中正常活动范围与带电设备的安全距离
（设计D）海拔2000m 10.3m
6 带电作业
6.2.1
表6-1 带电作业时人身与带电体的安全距离
海拔2000m 6.6m（边相）7.4m（中相）
6.2.2
表6-2绝缘工具最小有效绝缘长度
海拔2000m 7.2m
6.2.4
表6-3良好绝缘子最少片数
注：1000kV良好绝缘子最少片数，应根据单片绝缘子高度按照良好绝缘子总长度不小于7.7m 确定。
对于xwp300绝缘子（单片高度为195mm)，良好绝缘子最少片数为40片。
海拔2000m 8.5m 44片
6.3.4
表6-5等电位作业中的最小组合间隙
海拔2000m 7.6m
6.3.6
表6-6等电位作业电位转移时人体裸露部分与带电体的最小距离
6.10.2
表6-11保护间隙整定值
6.13.3.2
表6-13 绝缘工具电气预防性试验项目及标准
附录10 绝缘安全工器具试验项目、周期和要求
绝缘安全工器具试验项目、周期和要求。
广西电网有限责任公司高压支柱瓷绝缘子专项抽检技术标准1、总则为规范广西电网有限责任公司(以下简称公司)高压支柱瓷绝缘子产品的专项质量抽检工作，保证抽检项目的合理性及结果判定的准确性，确保公司采购的高压支柱瓷绝缘子产品质量满足相关标准、采购合同的要求，特制定本方案。
2、适用范围本标准适用于公司采购的I1okV(66kV)及以上电压等级高压支柱瓷绝缘子的专 项抽样检测工作。
3、规范性引用文件GB/T8287.1-2008 标称电压高于IOOOV 系统用户内和户外支柱绝缘子第I 部 分：瓷或玻璃绝缘子的试验GB/T8287.2-2008 标称电压高于IOOOv 系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T8411.1-2008 陶瓷和玻璃绝缘材料第1部分：定义和分类GB50150-2006 电力装置安装工程电气设备交接试验标准 GB/Z14389-2009 IOOOkV 交流系统用支柱绝缘子技术规范 D1/T596-1996 电力设备预防性试验规程 JB/T3384-1999 高压绝缘子抽样方案 JB/T9674-1999 超声波探测瓷件内部缺陷JB/T10061 A 型脉冲反射式超声波探伤仪通用技术条件JB/T10062 超声波探伤用探头性能测试方法JB/T8177-1999 绝缘子金属附件热镀钵层通用技术条件JB/T3384-1999 高压绝缘子抽样方案Q/GDW407-2010 高压支柱瓷绝缘子现场检测导则Q/CSG11402-2011 电力设备预防性试验规程4、工作内容和方法4.1抽样方式（1）抽样地点：供应商成品库或工地现场。
（2）检测地点：供应商工厂或检测机构。
（3）使用仪器设备对高压支柱瓷绝缘子成品的试验项目进行抽检，专业抽检人员在工厂现场抽检时可使用自带检测设备，也可利用供应商的检测设备，还可委托第三方检测机构进行检测，检测设备应在规定的计量检定周期内并处于正常工作状态。
（4）高压支柱瓷绝缘子成品试验项目的抽查试验主要以对高压支柱瓷绝缘子产品性能和可靠性有重大影响的关键性项目为主，且该项目在订货技术协议中规定为出厂试验项目。
10kV～1000kV交流架空线路用长棒形瓷绝缘子通用技术规范10～1000kV交流架空线路长棒形瓷绝缘子采购标准技术规范使用说明1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。
通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。
专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。
2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本标准中固化的技术参数。
确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。
3. 本标准通过招标文件的引用，成为招标文件的组成部分。
在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。
凡招标文件中载明的技术要求和参数，以招标文件为准。
目次10～1000kV交流架空线路长棒形瓷绝缘子采购标准技术规范使用说明 (269)1总则 (271)1.1一般规定 (271)1.2投标人应提供的资质文件 (271)1.3工作范围和进度要求 (272)1.4技术资料、图纸和试验报告 (272)1.5标准和规范 (273)1.6必须提交的技术数据和信息 (273)2技术参数和性能要求 (274)2.1绝缘子的技术参数 (274)2.2设计和性能要求 (274)3试验 (275)3.1逐个试验 (275)3.2抽样试验 (275)3.3定型试验 (277)4检验及监造 (278)4.1检验 (278)4.2监造 (278)5包装与运输 (279)5.1概述 (279)5.2标志 (279)5.3装运及交货 (279)6技术服务 (279)6.1概述 (279)6.2任务和责任 (279)附录A工艺控制一览表 (281)附录B主要生产设备清单 (281)附录C主要试验设备清单 (281)附录D主要原材料产地清单 (282)附录E本工程人力资源配置表 (282)附录F定型（型式）试验报告和鉴定证书一览表 (282)附录G包装箱表面标志 (283)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
Q／GDW10189-2017《1000kV变电站电气设备施工质量检验及评定规程》XXX企业标准Q/GDW—2017代替Q/GDW 189-kV变电站电气设备施工质量检验及评定规程XXX checkout and evaluation of XXX 1000 kV substation2018-07-11发布XXX2018-07-11实施发布Q/GDW —2017目次Q/GDW —2017前言为规范1000kV变电站电气装置安装工程的施工质量管理，统一工程施工质量检验及评定，保证工程质量，制定本标准。
本标准代替Q/GDW 189—2008，与Q/GDW 189—2008相比主要差异如下：——修改了质量检验评定范围表结构，删除了全站电气照明装置安装单位工程，增加了1000kV串联电补偿装置系统安装和1000kV主变压器（高压电抗器）隔震装置安装质量验收内容；——删除了对施工单位内部XXX三级质量验评机构的具体要求，合并为施工单位；——删除了单位工程“优良”等级，分项工程、分部工程、单位工程只设“合格”等级；——删除了单元工程施工质量检验及评定记录中“观感质量评判”相干要求。
——删除了分部工程和分项工程施工质量检验及评定记录中“性子”一栏；本标准由国家XXX提出并解释。
本标准由XXX归口。
本标准草拟单元：XXX电力、国家电网交流建设分公司、北京送变电本标准主要起草人：XXX、XXX、XXX、XXX、XXX、XXX、XXX、高源、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX。
本标准2008年3月首次发布，2017年11月第一次修订。
本标准在履行进程当中的看法或建议反馈至XXX。
IIIQ/GDW —20171000kV变电站电气设备施工质量检验及评定规程1范围本标准规定了1000kV变电站电气装置安装工程施工质量检验规范及评定范围划分。
220kV、110kV、35kV交流合成绝缘子标准技术标书编号：01172030522012122012年12月2 工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (2)3 应遵循的主要标准 (2)4 使用条件 (3)4.1 环境条件 (3)4.2 工程条件 (4)5 技术要求 (5)5.1合成绝缘子的主要参数 (5)5.2 铭牌标志 (5)5.3 额定电压 (5)5.4 额定频率 (5)5.5 额定机械负荷 (6)5.6 机械性能 (6)5.7 界面性能 (6)5.8 电气性能 (6)5.9 材料要求 (7)5.10 制造工艺要求 (7)6 试验 (8)6.1试验分类 (8)6.2 型式试验 (8)6.3 出厂试验 (9)6.4 抽样试验 (10)6.5 交接验收试验 (11)7 产品对环境的影响 (11)8 技术文件要求 (12)8.1一般要求 (12)8.2文件图纸要求 (12)9 监造、包装、运输、安装及质量保证 (13)9.1 监造 (13)9.2 包装 (13)9.3运输 (14)9.4安装指导 (15)9.5质量保证 (15)10 设备技术参数和性能要求响应表 (15)11 备品备件及专用工具 (39)11.1必备的备品备件、专用工具和仪器仪表 (39)11.2推荐的备品备件、专用工具和仪器仪表 (40)12 主要元器件来源 (40)14 投标方需说明的其他问题 (41)1总则1.1 本技术标书适用于中国南方电网有限责任公司电网建设工程采购的220kV、110kV、35kV电压等级的交流合成绝缘子，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术标书提出的是最低限度的技术要求。
凡本技术标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
