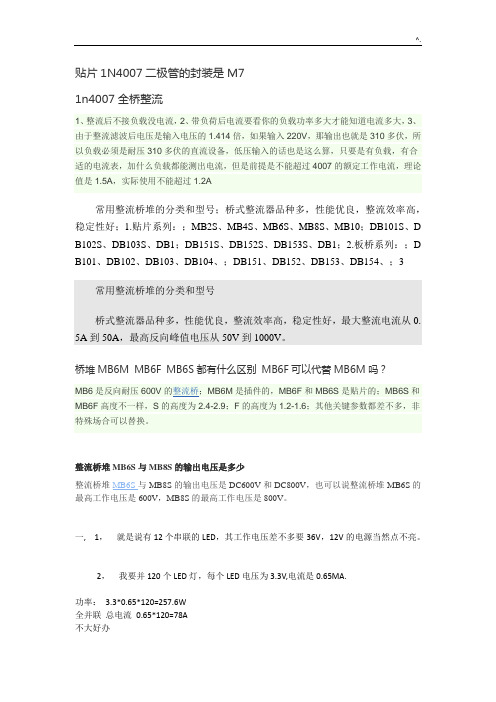

贴片1N4007二极管的封装是M71n4007全桥整流1、整流后不接负载没电流，2、带负荷后电流要看你的负载功率多大才能知道电流多大，3、由于整流滤波后电压是输入电压的1.414倍，如果输入220V，那输出也就是310多伏，所以负载必须是耐压310多伏的直流设备，低压输入的话也是这么算，只要是有负载，有合适的电流表，加什么负载都能测出电流，但是前提是不能超过4007的额定工作电流，理论值是1.5A，实际使用不能超过1.2A常用整流桥堆的分类和型号；桥式整流器品种多，性能优良，整流效率高，稳定性好；1.贴片系列：；MB2S、MB4S、MB6S、MB8S、MB10；DB101S、D B102S、DB103S、DB1；DB151S、DB152S、DB153S、DB1；2.板桥系列：；D B101、DB102、DB103、DB104、；DB151、DB152、DB153、DB154、；3常用整流桥堆的分类和型号桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0. 5A到50A，最高反向峰值电压从50V到1000V。
桥堆MB6M MB6F MB6S都有什么区别MB6F可以代替MB6M吗？MB6是反向耐压600V的整流桥；MB6M是插件的，MB6F和MB6S是贴片的；MB6S和MB6F高度不一样，S的高度为2.4-2.9；F的高度为1.2-1.6；其他关键参数都差不多，非特殊场合可以替换。
整流桥堆MB6S与MB8S的输出电压是多少整流桥堆MB6S与MB8S的输出电压是DC600V和DC800V，也可以说整流桥堆MB6S的最高工作电压是600V，MB8S的最高工作电压是800V。
一, 1，就是说有12个串联的LED，其工作电压差不多要36V，12V的电源当然点不亮。
2，我要并120个LED灯，每个LED电压为3.3V,电流是0.65MA.功率：3.3*0.65*120=257.6W全并联总电流0.65*120=78A不大好办原因总电流太大，要用16平方的铜线，接头很麻烦。
照明电缆的选用计算式一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2。
如：2.5 mm2 BV铜导线安全载流量的推荐值2.5×8A/mm2=20A一般好的电线可采用用下面的值：1.5 mm2 12A，2.5 mm2 20A，4.0 mm2 32A，6.0 mm2 48A。
二、功率计算一般负载/电器分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个电器功率为1000瓦，则最大电流是I=P/Ucosф=1000 / (220*0.8) = 5.7(A)三相电流分为三相负载星形联接和三角形联接两种：（1）三相负载星形联接：线电流I=相电流I=线电压U/根号3*R=相电压U/R（2）三相负载三角形联接：线电流I=根号3*相电流三相电的额定电流都是指线电流，额定电压都是指线电压。
若已知电压U、负载视在功率S（三相电输出视在功率）和功率因数cosφ时，可以先求出负载的有功功率P，然后在求电流I。
其具体求法如下：1、负载的有功功率P为：P=S×cosф2、线电流I为：I=P/（√3×U）对于三相星形负载，负载的电流就是线电流；对于三相三角形负载，负载电流是相电流，等于√3倍的相电流。
家庭用三相电一般用在中央空调的室外机，连接方式一般为星形连接。
功率因数取0.8，因此要根据用电设备的功率参数计算合适的线电流，并选择合适规格的导线。
请教照明电路管内电线根数的计算方法电气施工图中，首先分两部分一部分是动力系统，一部分是照明系统。
动力系统中大多都采用三相五芯线缆（A\B\C\N\PE)。
照明系统中一般都采用单相三芯电线（火线、零线、保护地线）。
LED灯个数之间的关系如图：红色超亮蓝色超高亮绿色超高亮LED数串电阻值LED数串电阻值LED数串电阻值25-35 9k 27-31 5.5k 30-35 5.5k36-45 8k 32-36 5k 36-40 5k46-55 7K 37-40 4.5K 41-45 4.5K56-65 6K 41-44 4K 46-50 4K66-75 5K 45-48 3.5K 51-55 3.5K76-85 4K 49-53 3K 56-60 3K86-95 3K 54-58 2.5K 61-65 2.5K96-105 2K 59-63 2K 66-70 2K106-115 1K 64-68 1.5K 71-75 1.5K120以上# 69-73 1K 76-80 1K74以上# 80-85 ##不建议采用，电压波动时影响稳定，以上参数仅供参考建议：红色分为96-105.蓝色分为59-63、绿色分为66-70其他颜色的超高亮发光二极管的个数和串入的电阻值可以自己试验可得，主要的是电流为15-20mA6、调试：连接无误，通电后会亮起来，简单测量电流的方法，用万用表直流电压档，测量其中一个1K/2W电阻上的电压约在15-18V（最好小于18V），超出18V再增加一个电阻后再测量，直至正常。
LED电子灯箱控制器说明K101-1K101-1 LED电子灯箱、电子招牌比霓虹灯及其他光源具有省电、安全、寿命长、制作简单、视觉效果好等优点，市场前景极好，是典型的“绿色环保”灯箱，再使用闪动的控制器，更加具有吸引行人眼球的视觉效果，闪动再配合长亮数秒又便于看的清楚，使用K101-1电子灯箱控制器，制作和调试最简单、可靠、稳定，可以制作超薄的LED电子灯箱、招牌等，应用相当广泛。
功能与用途：主要用于相对简单的LED电子灯箱、招牌等的制作，起到闪烁、发光、吸引行人注意的作用技术参数：输入电压：交流220V，输出电压：直流220V，额定控制功率：80W，最大控制功率：100W，规格：70mmX45mmX18mm线路说明：输入端两根黄线接220V，输出端红线是正极，绿线是闪烁负极控制，白线是直亮负极控制。
LED灯具电流、电压、串并联知识1、为什么一定要恒流：LED半导体的特性决定其受环境影响较大。
譬如温度变化升高，LED的电流增加，电压的增加，LED的电流也会增加。
长期超过额定电流工作，会大大缩短LED的使用寿命。
而LED恒流就是在温度和电压等环境因素变化时，确保其工作电流不变。
2、电源与灯板的匹配：一些客户先设计灯板，再找电源，发现很难有合适的电源，要么电流太大，电压太小(如I>350mA,V<40V);要么电流太小，电压太高(如I<40mA,V>180V)，造成的结果是发热严重，效率低，或者输入电压范围不够。
其实，选择一个最优良的串并接方式，加在每个LED上的电压电流是一样的，而电源的效果却能发挥最好的性能。
最好的方式是先和电源厂商沟通，量身定做。
3、LED的工作电流：一般LED的额定工作电流20毫安，有的工厂一开始就用到尽，设计20毫安，实际上此电流下工作发热很严重，经多次对比试验，设计成17毫安是比较理想的。
N 路并联的总电流=17 * N;4、LED的工作电压：一般LED的推荐工作电压是3.0-3.5V，经测试，大部分工作在3.125V，所以按3.125V计算式比较合理的。
M个灯珠串联的总电压=3.125* M5、LED灯板的串并联与宽电压：要使LED灯具工作在输入电压范围比较宽的范围AC85-265V，则灯板的LED串并联方式很重要。
由于目前的电源一般为非隔离的降压式电源，在要求宽电压时，输出电压不要超过72V，输入电压范围是可以到达85-265V的。
也就是说，串联数不超过23串。
并联数不要太多，否则工作电流太大，发热严重，推荐为6并/8并/12并。
总电流不超过240毫安为好。
还有一种宽电压方案，就是先用L6561/7527 把电压抬高到400V，然后再降压，相当于两个开关电源，成本贵一倍，此方案性价比不高，没有市场。
6、LED的串并联与PFC功率因素及宽电压的关系：目前市场上的电源PFC有三种情况：一种是不带PFC专用电路的，其PFC一般在0.65左右;一种是带被动式PFC电路的，灯板匹备得好，PFC一般在0.92左右;还用一种是用有源主动式7527/6561电路做的，PFC可以达到0.99，但这个方案的成本比第二种方案贵一倍。
常用LED驱动电压与电流➢1WLED灯驱动电压与电流:1W白光电压：3.2-3.7V电流:IF=300Ma1W蓝光电压：3.0-3.7V电流:IF=350MA1W红光电压：2.2-2.6V电流:IF=350MA1W绿光电压：2.2-2.8V电流:IF=350MA贴片封装为0805、1206等小功率管，工作电流一般为10毫安，但也有例外；贴片封装为3014、3528、3535等小功率管，工作电流一般为20-50毫安，但也有例外；贴片封装为5050、5060、5630等中功率管，工作电流一般为50-150毫安，但也有例外；小功率LED灯珠的电流一般不超过15-20mA，0.5W的LED灯珠电流约150mA。
大功率LED全是贴片封装，各公司不同品牌不同系列参数有很大不同；但标称1W的一般工作电流都是350mA➢LED灯珠有多种规格说法1：1、0.06W的，电压是2.5-3.5V，电流是20mA。
2、0.5W的，电压是2.5-3.77V，电流是150mA。
3、1W的，电压是2.79-3.99V，电流是350mA。
4、3W的，电压是3.05-4.47V，电流是700mA。
5、5W的，电压是3.16-4.88V，电流是1000mA。
说法2：没办法一概而论。
粗略说，按封装分为直插、贴片、食人鱼;按功率说分为大、中、小功率; (1)大功率白光LED（比如CREE的XML-T6）单颗功率已经达到10W，电压3.3v电流3A， (2) 小功率红光LED（比如常见的5MM直插）电压2v，电流15毫安如果实在找不到元件型号，可以按照光色推断工作电压：红光1.8~2.2v 黄光2.0~2.4v 绿光2.2~2.8v 兰光和白光2.8~3.5v➢LED灯珠的电流计算公式：〔额定电压—(灯泡个数×单个灯泡电压)〕÷〔所用电阻数值×所用电阻个数〕=你需要的单元电流值电阻的大小，用欧姆定律V＝I×R计算就可以算出电阻值，计算公式为：供电电压12V-发光二极管压降3V/15mA＝0.6K。
LED灯功率计算LED灯具的功率计算是非常简单的，请允许我用尽可能简单明了的方式向您解释。
首先，我们需要了解什么是LED灯具。
LED（Light Emitting Diode）是一种发光二极管，它的主要特点是能够通过半导体材料直接将电能转化为光能。
与传统的白炽灯泡相比，LED灯具具有更高的能效，更长的使用寿命和更少的热量产生。
LED灯具的功率计算是通过使用下列公式进行的：功率（W）=电流（A）×电压（V）在这个公式中，电流是通过LED灯具所流过的电荷量，单位为安培（A）。
电压则是LED灯具使用的电压，单位为伏特（V）。
通常，大多数标准的LED灯具电压为12V或24V。
而电流则因LED类型和亮度而异。
一般来说，普通的LED灯具电流在20mA（0.02A）左右。
下面，我将带您进行LED灯具功率计算的示例：假设我们有一款12V的LED灯具，电流为20mA。
功率W=0.02A×12V=0.24W因此，这个LED灯具的功率为0.24W。
同样地，如果我们有一个24V的LED灯具，电流为15mA。
功率W=0.015A×24V=0.36W这个LED灯具的功率为0.36W。
通过上面的示例计算可以看出，较高的电流和电压会产生较高的功率。
当然，实际情况可能更加复杂，因为一些LED灯具可能具有不同的亮度模式或可以调节亮度的功能。
在这种情况下，功率计算可能需要考虑更多的因素。
此外，需要注意的是，LED灯具功率通常是LED灯具的电源需求，而不是实际使用功率。
实际使用功率可能会受到环境温度、开关状态等因素的影响。
总结一下，我们可以通过简单的公式计算LED灯具的功率，只需要知道LED灯具的电流和电压。
这样的计算对于设计、购买和使用LED灯具都非常有帮助。
希望这个简短的解释对您有所帮助。
一般节能灯与LED节能灯节电对照表以家庭使用10只灯电费计算：（对比数据依据：普通白炽灯按15－20lm/w，普通节能灯按30－60lm/w，LED 节能灯按120－150lm/w计算，此数据仅做对比参照之用，各地市场定价不同略有出入。
）1、普通白炽灯电费：10只×60W/只×5小时/天×365天/年=1095000W/小时=1095度一年电费=1095度×1元/度=1095元2、普通节能灯电费：10只×15W/只×5小时/天×365天/年=273735W/小时=274度一年电费=274度×1元/度=274元3、LED节能灯电费：10只x4w/只x5小时/天x365天/年=73000w/小时=73度一年电费=73度×1元/度=73元一年节省电费LED节能灯相对一般白炽灯：1095元—73元=1022元初次购置灯具投入成本计算：1、普通白炽灯：10只×1元/只＝10元，平均利用寿命2000小时（约1年时刻）。
2、LED节能灯：10只×55元/只＝550元，平均利用寿命30000小时（约6年时刻）。
综合以上数据对比分析一年可收回投入成本：LED节能灯投入550元－普能节能灯10元＝540元－节约电费1022元/年＝482元（盈余）以某中型超市卖场使用1000只灯电费计算：（对比数据依据：普通白炽灯按15－20lm/w，普通节能灯按30－60lm/w，LED节能灯按120－150lm/w计算，此数据仅做对比参照之用，各地市场定价不同略有出入。
）1、普通白炽灯电费：1000只×60W/只×12小时/天×365天/年=0W/小时=262800度一年电费=262800度×1元/度=262800元2、普通节能灯电费：1000只×15W/只×12小时/天×365天/年=W/小时=65700度一年电费=65700度×1元/度=65700元3、LED节能灯电费：1000只x4w/只x12小时/天x365天/年=w/小时=17520度一年电费=17520度×1元/度=17520元一年节省电费LED节能灯相对普通节能灯：65700元—17520元=48180元初次购置灯具投入成本计算：1、普通节能灯：1000只×20元/只＝20000元，平均利用寿命8000小时（约2年时刻）。
LED的说明与电阻的计算公式(2013-1-21)
一．如何评价LED的好坏？
1．LED的好坏指标：角度，亮度，颜色（色温）一致性，抗静电能力，抗衰减能力等。
2．LED的封装材是LED好坏的直接因素，也是基本因素，LED灯是由几种主要材组合的，一粒好的LED灯必须是所有封装材与生产技术的组合；LED灯的封装技术一般是全自动设备封装要比手工封装的要好，封装的技术水平也是LED灯封装好坏的因素，同样的材料不同的生产厂家生产出来的产品有很大的差别。
二．LED灯珠峰值电压VS电阻的关系：
恒压DC12V供电中，3528三灯一串串接电阻值与LED VF关系表
上表为确保每颗LED分配电流在19-21 mA(即每条30CM长灯箱用的LED电流为190-210mA)的对应电阻值.。
