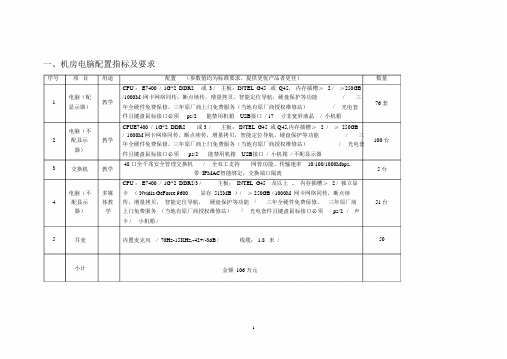

机房计算机参数指标及要求

机房计算机参数指标及要求

满足 满足 满足 满足 满足 满足 满足 满足
24 端口 10/100 自适应， 2个 10/100/1000 端口和 2 个千兆 SFP光口复用
满足
1 个扩展插槽 支持二到四层包过滤，提供基于源 基于硬件的 IPv6 ACL
/目的 IP，源 /目的 MAC ，TCP/UDP 端口等定义 ACL ，基于时间的
/1000M 网卡网络同传，断点续传，增量拷贝，智能定位导航，硬盘保护等功能
/三
年全硬件免费保修、三年原厂商上门免费服务（当地有原厂商授权维修站）
/ 光电套
件且键盘鼠标接口必须 ps/2 能禁用机箱 USB接口 / 17 寸非宽屏液晶 / 小机箱
CPU：E7400 / 1G*2 DDR2 或 3 / 主板： INTEL G45 或 Q45,内存插槽≥ 2 / ≥ 250GB
MAC 地址、 IP 地址、 VLAN ID 、协议、应用组合进行灵活的带
满足 满足
可信多业务路由器， RISC CPU ， 1 个 AUX 备份口、 1 个配置口， 2 个 10/100M-TX 以太网口 ,4 个 SIC 扩展 槽， FLASH 32M ，SDRAM 128M
满足
内置硬件加密功能的 CPU 和主板上内置的硬件加密引擎， 硬件支持 DSE、3DES、AES 等加密、 解密算法； 满足 8 台
实验大纲和实验指导书等等。 3、 以上各部分设备、教材、大纲必须为同一品牌 (服务器与网络布线设备可除外 )。 4、 每组实验设备相对独立，又融为整体，可与他组合作完成复杂网络配置实验。 5、 所有实验都必须是免网线插拔，以便减少端口损坏概率，提高实验效率。 6、 提供不少于 3 名的网络实验室教师培训名额，到厂商专门的培训实验室提供系统化的实验室网络教学培训。 7、 每组实验都必须支持 IPv6 8、 其它要求

BSC考题(移动大比武试题及答案

BSC考题(移动大比武试题及答案

BSS(BSC6000)总分：100分时间：120分钟姓名：班级：模块1：通信原理（10分）一、单项选择：（每题1分，共5分）1. 以下哪个频率可以做为手机的发射频率？ ______A.935.2MHzB.925.8MHzC.893.2MHzD.899.5MHz2. 以下哪个CGI号是正确的？______A.460010855B.130********C.4600108551201D.8613008553. 系统消息通过哪种信道传输？_________.A.BCCHCHC.SDCCHD.TCH4．在A接口通信中，BSC与MSC属于中的信令点。

A.国际网B.国际备网C.国内网D.国内备网5. 采用哪种技术可以提高频谱利用率？______A.频率复用B.时分复用C.编码交织D.话音编码二、填空：（每空1分，共5分）6. 在GSM 900M频段：下行频率从______ 到______7. GSM系统的话音编码方式为______，调制方式为______，多址方式为______. 模块2：BSS硬件知识（30分）一、填空（每题1分，共9分）1．BSC6000最大支持个全速率TRX，最大支持个半速率TRX，满配置用户是个，最大话务量为 Erl ；2.BSC6000所有单板中，除采用N+1冗余备份方式外，其它单板采用备份方式。

3.BSC6000有三类业务插框：， , 。

二单项选择：（每题1分，共5分）4.BTS3012的________单板提供天馈防雷功能。

（）A.DTRUB.DDPUC.DTMUD.DSAC5.BTS3012满配置可以支持_______TRX.并且有______W和_______W两种载频。

（）A.6 30 40B.6 40 60C.12 40 60D.12 40 806．BSC6000的TDM交换主要由哪些单板完成（）A GEIUB GTNUC GSCUD XPU7．从A口提取的线路时钟，经A接口板处理后产生子类时钟。

PKS硬件配置说明书

PKS硬件配置说明书

PKS硬件配置说明书（1）PKS, 说明书, 硬件XXX DCS项目采用美国Honeywell公司的Experio TM KS分布式控制系统，实现对过程数据的高性能采集、控制和监视。

系统的结构采用冗余服务器、冗余控制网络以及冗余电源的模式，其中包括2台工程师站、4台操作员站、C200过程控制器和过程I/O接口。

工程师站主要用来实现对系统的配置与组态，同时作为系统的数据服务器实现对过程数据的保存以及存档。

操作员站是最重要的人机交互界面，主要用于对生产现场的监视和管理。

其中一台工程师站兼做操作员站使用。

C200控制器由机架、电源、控制器处理模件(CPM)、ControlNet接口，冗余模件和I/O连接模件所组成，完成对过程的控制、与过程I/O接口的通信，通过监控网络将数据传送到服务器等功能。

过程I/O接口主要包括接线端子、输入/输出(I/O)卡件和连接电缆等，主要实现对数据的采集、处理和工程单位的变换。

Experio TM KS系统的网络由上到下分为信息网络、监控网络和I/O网络三个层次。

信息网络用于操作员站与工程师站的通讯；监控网络实现C200控制器与服务器的互连；I/O网络实现C200控制器与PM I/O模件的通讯以及PMI/O模件与现场接线端子FTA的联系。

2 硬件配置说明2.1 工程师站本系统工程师站采用冗余服务器的配置，总体硬件配置情况如下：名称型号数量服务器DELL oweredgeSC1420 1GBRAM 73G CI HDD DVD-RW 2显示器DELL 19"Ultrashar am #8482;液晶显示器 2键盘 DELL /2 104－key 2鼠标 DELL U 2交换机 3COM 3C16974 1交换机华为S1008D 1网络适配卡 DCN-530TX 2PCIC卡 TC-PCIC01K 2服务器软件环境：操作系统 Window 2000 erver 英文版应用软件 Experio K R2012.2 操作员站本系统提供五台操作员站，其中一台工程师站兼做操作员站使用。

维宏雕刻机运动控制系统

维宏雕刻机运动控制系统

NcStudio用户手册感谢您选择了本公司的产品！本手册帮助您熟悉本公司的产品，了解系统组成配置等方面的信息，详细介绍系统安装过程及系统的各项功能。

在使用本系统之前，请您详细阅读本手册，这将有助于您更好地使用它。

由于硬件、软件的不断更新您所收到的软硬件在某些方面可能与本手册的陈述有所出入，在此谨表歉意。

注意以下事项：1) 不可带电插拔与电脑相连接的电缆；2) 不可带电插拔操纵盒电缆；3) 计算机或雕刻机外壳应接地线以保证安全并防止干扰；4) 机器不工作时请及时关掉电源；5) 长期不使用时请拔下电源插头；6) 主轴电机轴承寿命与其转速成反比；7) 雕刻刀十分锋利，运行时禁止用手触摸，以防伤害。

也不要用手帕，丝巾接触，以防卷入造成伤害或损坏设备。

目录1概述 ......................................................................................................- 1 -1.1系统特性 (2)1.2新增功能和新的改进 (4)2系统安装与连接 ..................................................................................- 5 -2.1N CSTUDIO™的系统基本配置 (6)计算机主机 ........................................................................................................................................ - 6 -操作系统 ............................................................................................................................................ - 6 -2.2N CSTUDIO™系统的安装 (6)安装Ncstudio™运动控制卡 ............................................................................................................. - 7 -安装Ncstudio™软件......................................................................................................................... - 7 -安装专用小键盘 .............................................................................................................................. - 10 -2.3卸载N CSTUDIO™系统 (10)2.4N CSTUDIO™控制卡与驱动系统的连接 (10)3NCSTUDIO™基本概念 ................................................................... - 12 -3.1操作模式与操作状态 (13)操作模式 .......................................................................................................................................... - 13 -操作状态 .......................................................................................................................................... - 13 -3.2机床坐标系 (14)机械坐标系 ...................................................................................................................................... - 15 -工件坐标系 ...................................................................................................................................... - 15 -4NCSTUDIO™操作界面 ................................................................... - 16 -4.1标题栏 (18)4.2菜单栏 (19)4.3工具栏 (20)4.4数控信息栏 (21)4.5状态栏 (22)4.6数控状态窗口 (22)时间信息 .......................................................................................................................................... - 23 -当前位置 .......................................................................................................................................... - 24 -进给速度 .......................................................................................................................................... - 25 -主轴速度 .......................................................................................................................................... - 26 -显示插补指令集 .............................................................................................................................. - 26 -4.7自动操作窗口 (26)4.8手动操作窗口 (28)4.9加工轨迹窗口 (31)三维视图模式 .................................................................................................................................. - 32 -清除功能 .......................................................................................................................................... - 32 -移动功能 .......................................................................................................................................... - 33 -缩放功能 .......................................................................................................................................... - 33 -居中功能 .......................................................................................................................................... - 34 -调整至窗口大小 .............................................................................................................................. - 35 -显示当前加工点 .............................................................................................................................. - 35 -属性 .................................................................................................................................................. - 36 -旋转功能 .......................................................................................................................................... - 37 -上下文菜单 ...................................................................................................................................... - 38 -4.10系统日志窗口 (38)日志清除功能 .................................................................................................................................. - 39 -日志信息显示选项 .......................................................................................................................... - 40 -上下文菜单 ...................................................................................................................................... - 41 -4.11程序管理窗口 (41)新建加工程序文件 .......................................................................................................................... - 42 -打开已有加工程序文件 .................................................................................................................. - 42 -编辑加工程序文件 .......................................................................................................................... - 43 -删除加工程序文件 .......................................................................................................................... - 44 -重命名加工程序文件 ...................................................................................................................... - 44 -装载加工程序文件 .......................................................................................................................... - 45 -4.12程序编辑窗口 (46)4.13输入输出状态(I/O状态)窗口 (47)5NCSTUDIO™菜单系统 ................................................................... - 48 -5.1“文件”菜单 (49)打开并装载 ...................................................................................................................................... - 49 -卸载 .................................................................................................................................................. - 51 -新建加工程序 .................................................................................................................................. - 51 -打开并编辑 ...................................................................................................................................... - 51 -编辑当前加工程序 .......................................................................................................................... - 51 -保存 .................................................................................................................................................. - 51 -另存为 .............................................................................................................................................. - 51 -保存并装载 ...................................................................................................................................... - 52 -关闭 .................................................................................................................................................. - 52 -最近装载的加工程序 ...................................................................................................................... - 52 -最近编辑的加工程序 ...................................................................................................................... - 53 -退出 .................................................................................................................................................. - 53 -5.2“编辑”菜单 (53)5.3“查看”菜单 (57)工具栏功能 ...................................................................................................................................... - 58 -状态栏功能 ...................................................................................................................................... - 58 -全屏功能 .......................................................................................................................................... - 58 -显示加工程序行号 .......................................................................................................................... - 58 -跟踪加工程序当前行 ...................................................................................................................... - 59 -加工程序信息 .................................................................................................................................. - 59 -5.4“操作”菜单. (60)单段执行 .......................................................................................................................................... - 60 -手轮引导 .......................................................................................................................................... - 61 -设置当前点为工件原点 .................................................................................................................. - 61 -设置当前点工件坐标 ...................................................................................................................... - 61 -回工件原点 ...................................................................................................................................... - 63 -保存工件原点 .................................................................................................................................. - 64 -读取工件原点 .................................................................................................................................. - 64 -开始 .................................................................................................................................................. - 64 -暂停 .................................................................................................................................................. - 65 -停止 .................................................................................................................................................. - 65 -进入仿真模式并开始仿真 .............................................................................................................. - 66 -高级开始 .......................................................................................................................................... - 66 -断点继续 .......................................................................................................................................... - 68 -执行加工指令 .................................................................................................................................. - 68 -微调 .................................................................................................................................................. - 72 -浮动对刀（可选功能） .................................................................................................................. - 73 -固定对刀（可选功能） .................................................................................................................. - 74 -回机械原点 ...................................................................................................................................... - 76 -回换刀位 .......................................................................................................................................... - 77 -限位释放 .......................................................................................................................................... - 77 -报警复位 .......................................................................................................................................... - 78 -设置参数 .......................................................................................................................................... - 78 -5.5“机床”菜单. (79)冷却开启 .......................................................................................................................................... - 79 -5.6“窗口”菜单. (79)显示自动窗口 .................................................................................................................................. - 80 -显示手动窗口 .................................................................................................................................. - 80 -显示加工轨迹窗口 .......................................................................................................................... - 80 -显示系统日志窗口 .......................................................................................................................... - 80 -显示程序管理窗口 .......................................................................................................................... - 80 -显示程序编辑窗口 .......................................................................................................................... - 80 -显示I/O状态窗口........................................................................................................................... - 80 -5.7“帮助”菜单. (80)每日提示 .......................................................................................................................................... - 81 -访问Ncstudio主页.......................................................................................................................... - 81 -6参数设置 ........................................................................................... - 82 -6.1参数修改权限 (83)6.2参数修改方法 (83)6.3操作员参数 (84)停止时停止主轴............................................................................................................................................ - 84 -工件坐标下限（X、Y、Z） ........................................................................................................................ - 85 -工件坐标上限（X、Y、Z） ........................................................................................................................ - 85 -启用工件坐标范围检查 ................................................................................................................................ - 85 -加工前须先回工件原点 ................................................................................................................................ - 86 -旋转轴编程单位............................................................................................................................................ - 86 -旋转工件直径................................................................................................................................................ - 86 -固定对刀块位置（X、Y、Z）..................................................................................................................... - 87 -回固定点有效................................................................................................................................................ - 87 -固定点位置（X、Y、Z） ............................................................................................................................ - 87 -G73_G83退刀量.......................................................................................................................................... - 88 -G76_G87定向钻头停止方向...................................................................................................................... - 88 -检查双驱动轴同步误差 ................................................................................................................................ - 88 -双驱动轴同步误差限 .................................................................................................................................... - 89 -手动低速........................................................................................................................................................ - 89 -手动高速........................................................................................................................................................ - 90 -微调速度........................................................................................................................................................ - 90 -微调步距........................................................................................................................................................ - 90 -快速横移速度................................................................................................................................................ - 91 -默认进给速度................................................................................................................................................ - 91 -使用默认进给速度 ........................................................................................................................................ - 91 -使用默认主轴速度 ........................................................................................................................................ - 92 -使用Z向下刀速度........................................................................................................................................ - 92 -Z向下刀速度 ................................................................................................................................................ - 92 -暂停时Z轴提刀量........................................................................................................................................ - 93 -安全高度........................................................................................................................................................ - 93 -圆弧限速有效................................................................................................................................................ - 94 -圆弧IJK增量方式有效 ................................................................................................................................ - 94 -圆弧半径公差................................................................................................................................................ - 94 -文件翻译参数................................................................................................................................................ - 95 -空行程移动时抬刀高度 ................................................................................................................................ - 95 -PLT单位........................................................................................................................................................ - 95 -PLT区域加工时刀间距 ................................................................................................................................ - 95 -二维文件加工深度 ........................................................................................................................................ - 96 -DXF中使用首点作为零点 ........................................................................................................................... - 96 -换刀时暂停并提示换刀 ................................................................................................................................ - 96 -6.4厂商参数 (97)主轴最大转速................................................................................................................................................ - 98 -主轴默认转速................................................................................................................................................ - 99 -主轴启动停止延时 ........................................................................................................................................ - 99 -轴方向（X、Y、Z） .................................................................................................................................. - 100 -脉冲当量（X、Y、Z） .............................................................................................................................. - 100 -工作台行程下限（机械坐标）（X、Y、Z）............................................................................................. - 100 -工作台行程上限（机械坐标）（X、Y、Z）............................................................................................. - 101 -启用工作台行程范围检查（X、Y、Z）................................................................................................... - 101 -正向限位开关输入端口（X、Y、Z）....................................................................................................... - 101 -负向限位开关输入端口（X、Y、Z）....................................................................................................... - 102 -驱动器报警输入端口（X、Y、Z）........................................................................................................... - 102 -驱动器报警复位端口（X、Y、Z）........................................................................................................... - 102 -驱动器报警输出端口 .................................................................................................................................. - 103 -限位时禁止往限位方向运动 ...................................................................................................................... - 103 -外部轴编码器数据有效 .............................................................................................................................. - 103 -编码器方向（X、Y、Z） .......................................................................................................................... - 104 -编码器脉冲当量（X、Y、Z）................................................................................................................... - 104 -编码器最大稳态允差（X、Y、Z）........................................................................................................... - 104 -编码器最大动态允差（X、Y、Z）........................................................................................................... - 105 -检查外部轴编码器误差 .............................................................................................................................. - 105 -紧停取消回机械原点状态 .......................................................................................................................... - 105 -机械原点位置（X、Y、Z） ...................................................................................................................... - 106 -粗定位阶段方向（X、Y、Z）................................................................................................................... - 106 -粗定位阶段速度（X、Y、Z）................................................................................................................... - 106 -粗定位开关的输入端口号（X、Y、Z）................................................................................................... - 107 -精定位阶段方向（X、Y、Z）................................................................................................................... - 107 -精定位阶段速度（X、Y、Z）................................................................................................................... - 107 -精定位开关的输入端口号（X、Y、Z）................................................................................................... - 108 -回退距离（X、Y、Z） .............................................................................................................................. - 108 -丝杠误差补偿有效 ...................................................................................................................................... - 108 -仅反向间隙补偿有效 .................................................................................................................................. - 109 -反向间隙（X、Y、Z） .............................................................................................................................. - 109 -过象限补偿有效.......................................................................................................................................... - 109 -过象限补偿参数.......................................................................................................................................... - 110 -输入端口极性.............................................................................................................................................. - 111 -输出端口极性.............................................................................................................................................. - 112 -紧停状态输出端口映像 .............................................................................................................................. - 112 -复位状态输出端口映像 .............................................................................................................................. - 112 -浮动对刀块厚度.......................................................................................................................................... - 113 -浮动对刀块输入端口号 .............................................................................................................................. - 113 -固定对刀块输入端口号 .............................................................................................................................. - 113 -手动正向按钮输入端口号（X、Y、Z）................................................................................................... - 114 -手动负向按钮输入端口号（X、Y、Z）................................................................................................... - 114 -紧停按钮输入端口号 .................................................................................................................................. - 114 -限位释放按钮输入端口号 .......................................................................................................................... - 115 -其他紧停输入点端口掩码 .......................................................................................................................... - 115 -进给倍率修调开关有效 .............................................................................................................................. - 115 -主轴倍率修调开关有效 .............................................................................................................................. - 116 -键盘紧停键有效.......................................................................................................................................... - 116 -支持鼠标...................................................................................................................................................... - 116 -主轴输出端口号.......................................................................................................................................... - 117 -润滑油泵输出端口号 .................................................................................................................................. - 117 -定期自动启动润滑油泵 .............................................................................................................................. - 118 -机床运行才允许进行润滑 .......................................................................................................................... - 118 -启动润滑油泵时间间隔 .............................................................................................................................. - 118 -润滑油泵开启时间 ...................................................................................................................................... - 119 -双驱动轴轴号.............................................................................................................................................. - 119 -双驱动轴机械原点差值 .............................................................................................................................. - 119 -手轮有效...................................................................................................................................................... - 120 -严格手轮脉冲计数 ...................................................................................................................................... - 120 -手轮脉冲方向.............................................................................................................................................. - 120 -手轮倍率X1档 ........................................................................................................................................... - 121 -手轮倍率X10档......................................................................................................................................... - 121 -手轮倍率X100档....................................................................................................................................... - 121 -手轮引导乘子.............................................................................................................................................. - 122 -手轮加速度.................................................................................................................................................. - 122 -各轴最大速度（X、Y、Z） ...................................................................................................................... - 122 -起跳速度...................................................................................................................................................... - 123 -单轴加速度.................................................................................................................................................. - 123 -转弯加速度.................................................................................................................................................. - 123 -加加速度...................................................................................................................................................... - 124 -参考圆半径.................................................................................................................................................. - 124 -参考圆的最大速度 ...................................................................................................................................... - 124 -圆弧运动的最小速度 .................................................................................................................................. - 125 -准停时间...................................................................................................................................................... - 125 -刀具补偿有效.............................................................................................................................................. - 126 -减振级别...................................................................................................................................................... - 126 -平滑时间...................................................................................................................................................... - 126 -转角容差...................................................................................................................................................... - 127 -坐标基准...................................................................................................................................................... - 127 -7专用小键盘操作说明 ..................................................................... - 128 -8操作步骤 ......................................................................................... - 131 -8.1开机 (132)8.2机械复位(可选) (132)8.3载入加工程序 (132)8.4手动操作 (132)8.5确定工件原点 (133)8.6执行自动加工 (133)开始自动加工 ................................................................................................................................ - 133 -机床停止 ........................................................................................................................................ - 134 -机床暂停 ........................................................................................................................................ - 134 -程序跳段执行 ................................................................................................................................ - 134 -。

BTS介绍-第三部分

BTS介绍-第三部分
>
天线耦合模块(AN)
作为天线和收发模块之间的接口，担当射频信号的耦合、收发双工、接收 信号的分集、放大滤波等功能。 • 组成模块：ANC和ANY • ANC含有射频收发双工、驻波比检测、 低噪声放大、信号分集和宽带谐振耦合功能 ANC的工作模式：
•
–
ANC工作于低功耗模式可以接2个TRX – ANC工作于谐振耦合模式可以接3到4个TRX
BSS概述— 10
All rights reserved © 2006
第二章
1.2 BTS功能
BSS概述— 11
All rights reserved © 2006
Alcatel A9100 BTS 的功能
>
站单元共享(SUM UNIT SHARING)
•
BTS站单元能够支持任何配置形式而不用考虑载频数和小区数
>
发射接收模块TRE
•
• • • • • •
完成射频信号的调制、解调 天线分集 编码、解码（全速率FR、半速率HR、 增强型全速 率EFR和AMR等） 慢跳频(BBH,RFH) 加密算法 射频环路检测 16k/64k static和statistical传输信令复用技术
BSS概述— 21
All rights reserved © 2006
TRE硬件结构图
BSS概述— 22
All rights reserved © 2006
BTS模块－TRE
>
以下为EE BTS和MBS使用的TRE模块：
Variant TRAL TRAG TRAD TRAP TRAH
Band(MHz) 850 900 1800 1900 1800
Power (Watt) 45 W 45 W 35 W 45 W 60 W

北信源内网安全管理系统用户使用手册

北信源内网安全管理系统用户使用手册北京北信源软件股份有限公司二〇一一年支持信息在北信源内网安全管理系统使用过程中，如您有任何疑问都可以通过访问我公司网站http：//www.vrv。

com。

cn或者致电我司客服中心获得帮助和支持！热线支持：400—8188—110客户服务电话：010—62140485/86/87在您使用该产品过程中，如果有好的意见或建议的话也请联系我们的客服中心，感谢您对我公司产品的信任和支持！正文目录第一章概述 (1)特别说明 (1)产品构架 (1)应用构架 (3)第二章北信源内网安全管理系统 (5)策略中心 (5)策略管理中心 (5)网关接入认证配置 (26)阻断违规接入管理 (26)补丁分发 (26)数据查询 (26)本地注册情况统计 (27)本地设备资源统计 (27)本地设备类型统计 (27)USB标签信息查询 (27)设备信息查询 (28)审计数据查询 (29)分发数据查询 (29)非Windows操作系统设备 (30)终端管理 (30)终端管理 (30)行为控制 (30)远程协助 (31)运维监控 (31)报表管理 (32)报警管理 (32)报警数据查询 (33)本地区域报警数据统计 (33)本地报警数据汇总 (33)级联总控 (33)级联注册情况统计 (33)级联设备资源统计 (33)级联设备类型统计 (34)级联管理控制 (34)区域管理器状态查询 (35)区域扫描器状态查询 (35)级联上报数据 (36)级联报警数据 (36)系统维护 (36)系统用户分配与管理 (36)用户设置 (39)数据重整 (39)审计用户 (40)第三章北信源补丁及文件分发管理系统 (42)区域管理器补丁管理设置 (42)补丁下载配置 (42)文件分发策略配置 (43)策略中心 (43)软件分发策略 (46)其他策略 (47)补丁分发 (47)补丁自动下载分发 (48)补丁下载服务器 (48)补丁库分类 (49)补丁下载转发代理 (49)客户端补丁检测（一） (50)客户端补丁检测（二） (52)第四章北信源主机监控审计系统 (53)策略中心 (53)行为管理及审计 (53)涉密检查策略 (55)其他策略 (55)数据查询 (55)第五章北信源移动存储介质使用管理系统 (57)策略中心 (57)可移动存储管理 (57)其他策略 (57)数据查询 (57)第六章北信源网络接入控制管理系统 (59)网关接入配置认证 (59)策略中心 (60)接入认证策略 (60)其他策略 (64)环境准备方法 (64)安装RADIUS (windows IAS) (64)各厂商交换机配置 (83)Cisco2950配置方法 (83)华为3COM 3628配置 (84)锐捷RGS21配置 (87)第七章北信源接入认证网关 (89)网关接入配置认证 (89)策略中心 (90)第八章系统备份及系统升级 (92)系统数据库数据备份及还原 (92)系统组件升级 (92)区域管理器、扫描器模块升级 (92)升级网页管理平台 (93)客户端注册程序升级 (93)检查系统是否升级成功 (93)级联管理模式升级及配置 (93)附录 (95)附录(一）北信源内网安全管理系统名词注释 (95)附录（二）移动存储设备认证工具操作说明 (95)USB标签制作 (95)USB标签制作工具 (97)移动存储审计策略 (109)移动存储审计数据 (110)附录（三)主机保护工具操作说明 (110)附录（四）组态报表管理系统操作说明 (111)模版制定 (111)报表输出 (117)附录(五）报警平台操作说明 (120)设置 (120)日志查询 (123)窗口 (123)更换界面 (124)帮助 (124)附录(六）漫游功能说明 (124)漫游功能介绍 (124)漫游功能配置 (126)附录（七）IIS服务器配置说明 (130)WIN2003—32位IIS配置说明 (130)WIN2003—64位IIS配置说明 (132)WIN2008-64位IIS配置说明 (134)图目录图1—1北信源终端安全管理应用拓扑 (4)图2—1创建新策略 (5)图2—2下发策略 (6)图2—3策略控制 (6)图2-4硬件设备控制 (8)图2-5软件安装监控策略 (10)图2—6进程执行监控策略 (11)图2-7进程保护策略 (12)图2-8协议防火墙策略 (15)图2—9注册表 (16)图2-10IP与MAC绑定策略 (17)图2—11防违规外联策略 (19)图2—12违规提示 (19)图2-13文件备份路径设置 (23)图2—14注册码配置 (25)图2-15阻断违规接入控制设置 (26)图2-16本地注册情况信息 (27)图2—17本地设备资源信息 (27)图2-18本地设备类型统计 (27)图2—19软件变化信息 (29)图2—20注册日志信息 (29)图2-21交换机扫描管理配置 (32)图2—22设备信息统计图表 (33)图2—23级联设备信息 (34)图2—24级联设备系统类型统计 (34)图2-25级联管理控制 (35)图2—26下级级联区域管理器信息 (35)图2-27区域管理器状态信息 (35)图2—28区域扫描器状态信息 (35)图2—29级联上报数据 (36)图2—30系统用户列表 (36)图2-31添加系统用户界面 (37)图2—32用户管理列表 (37)图2-33终端控制权限 (38)图2-34屏幕监控权限 (38)图2—35密码初始化提示框 (39)图2—36密码初始化完成提示框 (39)图2-37修改ADMIN用户密码 (39)图2—38数据重整信息表 (40)图2-39审计用户登录 (40)图3-1区域管理器补丁管理设置 (42)图3—2分发参数设置 (43)图3-3补丁自动分发 (45)图3-4补丁下载服务器界面 (48)图3-5补丁下载服务器设置 (49)图3-6补丁代理传发支持 (50)图3-7补丁下载设置 (50)图3—8登录页面 (51)图3—9工具下载页面 (51)图3-10补丁检测中心 (52)图3—11客户端补丁漏打检测 (52)图6—2重定向配置 (60)图6—3用户添加 (60)图6—4补丁与杀毒软件认证策略 (61)图6—5接入认证策略 (62)图6—6802．1X认证界面 (63)图6-7802．1X认证界面 (63)图6-8安全检查没有通过，802。

英特尔 服务器主板 S3000AH 说明书


Consignes de sécurité
Lisez attention toutes les consignes de sécurité et les mises en garde indiquées dans ce document avant de suivre toute instruction. Consultez Intel Server Boards and Server Chassis Safety Information sur le Intel® Server Deployment Toolkit 2.0 CD ou bien rendez-vous sur le site /support/motherboards/server/sb/cs010770.htm.
英特尔 ® 服务器主板 S3000AH 用户指南
Hale Waihona Puke vvi英特尔 ® 服务器主板 S3000AH 用户指南
前言
关于本手册
感谢您购买和使用英特尔 ® 服务器主板 S3000AH。 本手册面向负责对该服务器主板进行故障排除、升级和修复的系统技术人员。本 文档概述了主板 / 机箱的功能、提供了附件或您可能需要的其他组件的列表、故障 排除信息以及有关如何在文档标题上添加和更换组件的说明。若要获取本手册的 最新版本，请访问 /support/cn/motherboards/server/S3000AH/
其他信息和软件
如果您需要有关本产品的更多信息，或有关本服务器主板可用附件的信息，请使 用以下资源。可从 /support/cn/motherboards/server/S3000AH/ 获得这些文件。 除非在下表中另有说明，否则，请在该 Web 页屏幕左侧的搜索栏中键入文档名称 或软件名称，然后选择搜索 “本产品”的选项。 表 1. 其他信息和软件

BSS_london_BLU产品详细说明


技术参数
输入/输出：提供12路单通道MIC/LINE输入和8路LINE输出 信号处理方式：具有庞大的DSP数字信号处理器功能 DSP数字信号处理器功能：压缩限幅器、增益调整器、相位滤波器、参 数均衡器、延时、噪声门、自动混音器、分频器、矩阵混音器等等 网络通道：提供48路低时延、具有容错功能的数字音频网络通道 频率响应：20Hz～20kHz，（+0.5/- 1dBdB） THD(总谐波失真)：<0.01％（20Hz～20kHz，+10dBu 输出增益） 动态范围：108dB(22Hz～22kHz 无计权) 阻抗：220Ω 连接方式：以太网络为PC连接，RS232接口为第三方连接控制 最大连接长度：设备与以太网设备连接长度可达100m/300ft 控制软件：London Architect 幻像电源供电：+48V 话筒等效输入噪音：150Ω负载，-128dBu 尺寸(H×W×D)：45mm x 483mm x 229mm 重量：3.3kg
Soundweb London的四大优点 易 于 安 装 易 于 设 计 易 于 操 作 易 于 整 合
易于安装
每一台Soundweb London均是一台功能齐全的独立设备， 因此设备可以分散安装在各控制室的功放机柜，而不需要 集中安装在一个地点。通过5类网线，系统设备和以太网 设备便可连接，网线距离建议最长为100米。 最有效的系统设置是通过2条5类网线实现系统的控制、 监视和音频联网。而增加第三条五类网线，即可实现 ConraNet联网的备份传输。 建立联网系统对用户的网络知识的要求并不高，所有的 Soundweb London设备都有自动获取IP地址的功能，无需任 何设置，每一台Soundweb London便可自动取得IP地址。

联通cBSS系统终端应用环境配置手册V

中国联通cBSS系统营业终端配置手册目录一、背景为确保cBSS系统上线后，各终端能够正常使用，编写《联通cBSS系统_终端应用环境配置手册》，本文档详细描述了cBSS系统_终端的应用环境配置过程。

二、环境要求(一)操作系统要求硬件配置:(二)IE要求使用基于IE内核的浏览器(三)访问地址DCN的BSS域访问地址统一登录登录访问地址：cBSS访问地址：公网访问地址三、统一登录访问地址：cBSS访问地址：浏览器设置(一)信任站点设置1)打开浏览器->工具菜单->Internet选项(o)。

2)选择安全标签页。

选择“受信任的站点”，点击“站点”。

(二)弹出如下窗口。

在可信任站点中，将以下系统的访问地址添加到区域中：阻止弹窗设置IE选项配置可以采用以下模式进行设置1)打开浏览器->工具菜单->Internet选项(o)。

2)选择“隐私”标签,配置如下，去掉“启用弹出窗口阻止程序”前的勾。

3）选择“常规”标签,点击“设置”按钮，在弹出的“Internet临时文件和历史记录设置”页中，选择“每次访问网页时”4）IE浏览器设置完成后，点击“确定”按钮，并关闭当前所有打开的IE浏览器四、DCN网BSS域终端配置与登录目前集团总部部署了多台DNS服务器提供域名解析服务，由于DNS服务器会定期进行升级、系统重启等维护操作，因此应最少配置两台DNS服务器作为互备，以保证服务的高可用性。

(一)各地营业厅终端DNS配置配置方式：Windows XP客户端：1.双击桌面右下角【本地连接】图标——点击【属性】按钮——双击【Internet协议（TCP/IP）】；3212.在【Internet协议（TCP/IP）属性】中，点击【高级】-点击【DNS】选项卡-点击【添加】，依次输入三台DNS服务器IP地址、、，并点击添加。

3.完成3台DNS添加后，依次点击确定按钮，保存设置。

完成设置后DNS配置如下图所示：Windows 7客户端：1.双击桌面右下角【本地连接】图标——点击【打开网络和共享中心】按钮——单击【本地连接】——单击【属性（P）】——单击【Internet协议版本4（TCP/IPv4）】；124352. 在【Internet 协议版本4（TCP/IPv4】中，点击【高级】-点击【DNS 】选项卡-点击【添加】，依次输入三台DNS 服务器IP 地址、、，并点击添加。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

BSS网络规划指南 3 BSS硬件设备配置3 BSS硬件设备配置关于本章BSS硬件设备配置是指根据无线网络规划结果配置BSS系统的硬件设备，如BSC的数量、BSC内部的硬件配置、BTS的类型、BTS内部的硬件配置等。

3.1 BSC硬件设备配置BSC设备硬件配置包括确定BSC的数目和确定BSC内部硬件配置。

3.2 BTS硬件设备配置BTS设备硬件配置是指：根据无线网络规划结果确定每个BTS的具体硬件设备配置类型和数量。

根据每个站点的应用场景、站点大小选择BTS类型（室内站或室外站）。

3.1 BSC硬件设备配置BSC设备硬件配置包括确定BSC的数目和确定BSC内部硬件配置。

3.1.1 BSC设备数目确定BSC设备数目确定是指根据无线网络规划结果和BSC硬件支持能力，确定BSC的数目。

3.1.2 BSC硬件支持能力BSC硬件支持能力包括载频处理能力、Abis接口支持能力和语音业务处理能力，由GMPS插框、GEPS插框和GTCS插框共同提供。

3.1.3 BSC硬件确定过程BSC硬件确定过程是指：根据无线网络规划结果中的站型和话务模型，通过自动计算模板得到BSC的容量指标TRX数量（TRXNo）、Abis接口E1端口数（AbisE1PortNo）、A接口CIC电路数（ACICNo）及传输接口类型等信息，根据这些信息确定BSC机柜数量、各类插框数量及各插框内的各类单板配置的过程。

3.1.1 BSC设备数目确定BSC设备数目确定是指根据无线网络规划结果和BSC硬件支持能力，确定BSC的数目。

BSC设备数目受到以下因素的限制：l BSC的处理能力l行政区域规划l传输资源l网络扩容预留实际应用中需要根据各种限制因素分别确定BSC设备数目，取其中的最大BSC设备数目作为最终的BSC设备数目。

BSC处理能力的限制BSC处理能力限制下的BSC设备数目，是BSC处理能力的各种限制因素下的BSC设备数目最大值。

BSC处理能力的限制因素包括：l BSC支持的容量：BSC支持的容量通常用BSC支持的话务量的Erl数或BSC支持的A接口CIC电路数表示，BSC系统最大容量为12000Erl、15360个CIC电路。

BSC支持的容量限制下的BSC设备数目的估算方法可任选如下一种：–BSC设备数目 = 需要支持的话务量Erl数÷ BSC支持的话务量Erl数–BSC设备数目 = 需要支持的A接口CIC电路数÷ BSC支持的A接口CIC电路数l BSC支持的TRX数：BSC系统支持的最大TRX数为2048。

BSC支持的TRX数限制下的BSC设备数目的估算方法是：BSC设备数目 = 需要支持的TRX数÷ BSC支持的TRX数BSS网络规划指南 3 BSS硬件设备配置l BSC Abis接口支持的E1端口数：BSC系统Abis接口支持的最大E1端口数为640。

BSC Abis接口支持的E1端口数限制下的BSC设备数目的估算方法是：BSC设备数目 = 需要支持的Abis接口支持的E1端口数÷ Abis接口最大支持的E1端口数。

行政区域规划的限制BSC的覆盖区域需要与运营商的网络运营和维护组织结构一致，而运营商通常按照行政区域划分网络的运营和维护组织结构。

因此BSC的覆盖区域上限也受到行政区域的限制。

BSC属于本地接入网，一般不会跨本地网使用BSC。

即使BSC有冗余的处理能力，也必须受到某一级别行政区域大小的限制。

传输资源的限制传输资源须满足以下条件：BSC连接的接口能够提供的传输资源须大于BSC覆盖区域内需要的传输资源；而当地现有的传输资源须大于BSC连接的接口能够提供的传输资源。

网络扩容预留的限制GSM网络基本已经普及，新建网络在未来几年内的用户数和容量都将会出现较高速度的增长。

通常需要根据未来几年内的网络业务需求（包括容量、小区数、基站数量、链路数等）来估算BSC设备数目，为网络扩容预留资源。

3.1.2 BSC硬件支持能力BSC硬件支持能力包括载频处理能力、Abis接口支持能力和语音业务处理能力，由GMPS插框、GEPS插框和GTCS插框共同提供。

BSC硬件支持能力如下：l GEPS/GMPS插框单框支持的最大TRX数：512TRX。

l GMPS/GEPS单框提供的最大Abis接口E1端口数：–Abis接口采用E1/T1传输时，GMPS/GEPS插框单框提供的最大Abis接口E1端口数为160。

–Abis接口采用STM-1光传输时，GMPS/GEPS插框单框最大提供的Abis接口E1端口数为315（其中一路STM-1光传输可承载63路E1/T1传输）。

l GTCS插框单框支持的最大A接口CIC电路数：–A接口采用E1/T1传输时，GTCS插框单框支持的最大A接口CIC电路数为3840。

–A接口采用STM-1光传输时，GTCS插框单框支持的最大A接口CIC电路数为7680。

l BSC系统支持的最大用户数：600000。

l BSC系统支持的最大话务量：12000Erl。

l BSC系统支持的最大TRX数：2048TRX。

3.1.3 BSC硬件确定过程BSC硬件确定过程是指：根据无线网络规划结果中的站型和话务模型，通过自动计算模板得到BSC的容量指标TRX数量（TRXNo）、Abis接口E1端口数（AbisE1PortNo）、A接口CIC电路数（ACICNo）及传输接口类型等信息，根据这些信息确定BSC机柜数量、各类插框数量及各插框内的各类单板配置的过程。

确定BSC机柜数目BSC每个机柜最大配置3个插框。

BSC机柜数目 = 插框总数÷ 3。

BSC的机柜配置分为两种类型，配置类型A和配置类型B。

对于配置类型A，确定BSC机柜数目时，需要将综合管理系统GIMS也当做一个插框，每个BSC系统必须配置一个GIMS，GIMS需要与GMPS插框放在一起。

l当GMPS插框、GEPS插框和GTCS插框共柜时，BSC机柜数目根据所有插框总数（包含GIMS）来计算。

l当GMPS插框、GEPS插框和GTCS插框不共柜时，BSC机柜数目需要先根据GMPS插框与GEPS插框总数（包含GIMS）、GTCS插框总数分开计算，然后将二者计算结果相加得到。

对于配置类型B：l当GMPS插框、GEPS插框和GTCS插框共柜时，BSC机柜数目根据所有插框总数来计算。

l当GMPS插框、GEPS插框和GTCS插框不共柜时，BSC机柜数目需要先根据GMPS插框与GEPS插框总数、GTCS插框总数分开计算，然后将二者计算结果相加得到。

确定GMPS插框数目GMPS插框是BSC系统中必须配置的插框，无论BSC容量大小，每个BSC系统固定配置1个GMPS插框。

确定GEPS插框数目GEPS插框数目随BSC系统容量的大小而变化。

每个BSC系统可配置0～3个GEPS插框。

GEPS插框数目根据最大TRX数和单框支持的最大Abis接口E1端口数确定，GEPS插框数量是这两种限制条件下的最大数目：l GEPS插框数目 = 需要的TRX数÷单框支持的最大TRX数 - 1，单个GMPS/GEPS 插框最大支持512TRX。

l GEPS插框数目 = 需要的E1端口数÷单框支持的最大Abis接口E1端口数 - 1–Abis接口采用E1/T1传输时，单个GMPS/GEPS插框最大支持的Abis接口E1端口数为160。

–Abis接口采用STM-1光传输时，单个GMPS/GEPS插框最大支持的Abis接口E1端口数为315（其中有1路STM-1光传输可承载63路E1传输）。

确定GTCS插框数目GTCS插框数目随BSC系统容量的大小而变化。

每个BSC系统可配置1～4个GTCS插框。

BSS网络规划指南 3 BSS硬件设备配置GTCS插框数目根据单个GTCS插框支持的A接口CIC电路数确定：GTCS插框数目 =需要的支持的CIC电路数÷单个GTCS插框支持的A接口CIC电路数。

l A接口采用E1/T1传输时，单个GTCS插框支持最大CIC电路数为3840。

l A接口采用STM-1光传输时，单个GTCS插框支持最大CIC电路数为7680。

确定插框内配置相对固定的单板的数目插框内配置相对固定的单板均为主备配置。

l GMPS插框内配置相对固定的单板有：GSCU单板、GTNU单板和GXPUM单板。

每个GMPS插框固定配置1对主备GGCU单板，如果开通小区广播短消息业务，还需要配置1对主备GXPUT单板。

l GEPS插框内配置相对固定的单板有：GSCU单板、GTNU单板和GXPUM单板。

每个GEPS插框固定配置1对主备GSCU单板、1对主备GTNU单板和1对主备GXPUM单板。

l GTCS插框内配置相对固定的单板有：GSCU单板和GTNU单板。

每个GTCS插框固定配置1对主备GSCU单板和1对主备GTNU单板。

确定插框内配置随BSC系统容量变化而变化的单板的数目内N+1资源池配置。

l确定Abis接口板数目：Abis接口板数目是根据Abis接口板支持的最大TRX数及支持的最大Abis接口E1端口数确定，Abis接口板数目为各种限制条件下的Abis接口板数目的最大值：–Abis接口板数目（对）= 需要支持的TRX数÷每块Abis接口板支持的TRX数；每对E1/T1传输Abis接口板或STM-1光传输Abis接口板支持128TRX。

–Abis接口板数目（对）= 需要的E1端口数÷每块Abis接口板支持的E1端口数；每对E1接口板GEIUb单板支持32个E1端口，每对STM-1光接口板OIUa单板提供63个E1端口。

l确定Pb接口板数目：Pb接口板数目根据是Pb接口板支持的最大E1端口数确定，Pb接口板数目（对） = 需要的Pb接口E1端口数÷每对主备Pb接口板提供的E1端口数。

–Pb接口采用E1/T1传输时，每对主备Pb接口板支持32个E1端口。

–Pb接口采用STM-1光传输时，每对主备Pb接口板支持32个可用E1端口。

接口板最多只能使用其中的32路E1/T1传输。

l确定Ater接口板数目：Ater接口板数目根据是Ater接口板业务承载能力确定，Ater 接口板数目（对） = 需要支持的CIC电路数÷每对主备Ater接口板支持的CIC电路数× 2。

–Ater接口采用E1/T1传输时，每对主备Ater接口板支持的CIC电路数为3840。

–Ater接口采用STM-1光传输时，每对主备Ater接口板支持的CIC电路数为3840。

GMPS插框和GTCS插框的Ater接口板数目是1：1配置或GEPS插框和GTCS插框的Ater接口板数目是1：1配置。

先根据业务需求计算出需要配置的Ater接口板的总对数，然后再乘以2，得到最终的Ater接口板的配置总对数。
