第二章水准测量(0060702)

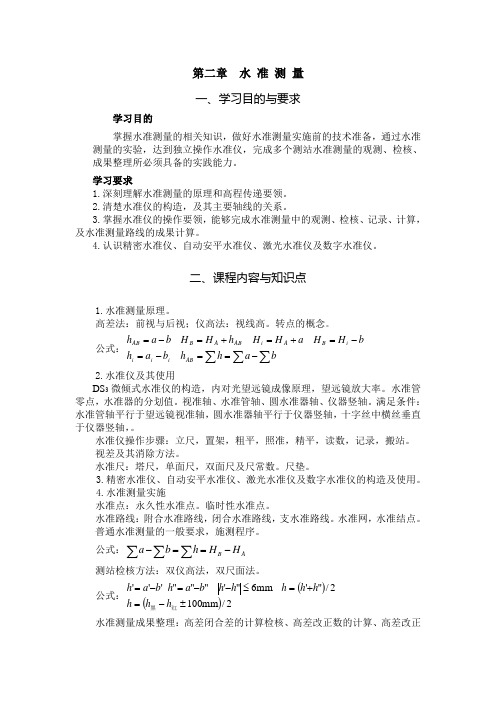

第二章 水 准 测 量一、学习目的与要求学习目的掌握水准测量的相关知识，做好水准测量实施前的技术准备，通过水准测量的实验，达到独立操作水准仪，完成多个测站水准测量的观测、检核、成果整理所必须具备的实践能力。

学习要求1.深刻理解水准测量的原理和高程传递要领。

2.清楚水准仪的构造，及其主要轴线的关系。

3.掌握水准仪的操作要领，能够完成水准测量中的观测、检核、记录、计算，及水准测量路线的成果计算。

4.认识精密水准仪、自动安平水准仪、激光水准仪及数字水准仪。

二、课程内容与知识点1.水准测量原理。

高差法：前视与后视；仪高法：视线高。

转点的概念。

公式：∑∑∑-==-=-=+=+=-=b a h h b a h b H H a H H h H H b a h AB i i i i B A i ABA B AB2.水准仪及其使用DS 3微倾式水准仪的构造，内对光望远镜成像原理，望远镜放大率。

水准管零点，水准器的分划值。

视准轴、水准管轴、圆水准器轴、仪器竖轴。

满足条件：水准管轴平行于望远镜视准轴，圆水准器轴平行于仪器竖轴，十字丝中横丝垂直于仪器竖轴，。

水准仪操作步骤：立尺，置架，粗平，照准，精平，读数，记录，搬站。

视差及其消除方法。

水准尺：塔尺，单面尺，双面尺及尺常数。

尺垫。

3.精密水准仪、自动安平水准仪、激光水准仪及数字水准仪的构造及使用。

4.水准测量实施水准点：永久性水准点。

临时性水准点。

水准路线：附合水准路线，闭合水准路线，支水准路线。

水准网，水准结点。

普通水准测量的一般要求，施测程序。

公式：∑∑∑-==-A B H H h b a测站检核方法：双仪高法，双尺面法。

公式：()()2/mm 1002/"'mm 6"'"""'''±-=+=≤--=-=红黑h h h h h h h h b a h b a h水准测量成果整理：高差闭合差的计算检核、高差改正数的计算、高差改正数的分配原则。

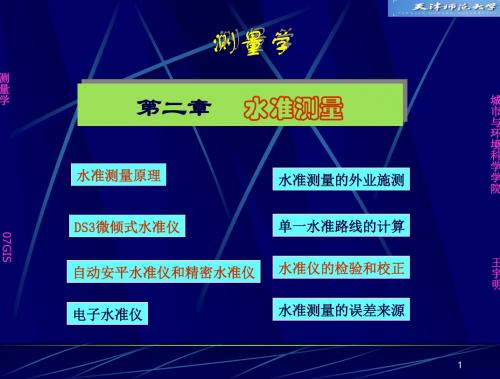

第二章水准测量本章摘要：本章将着重介绍水准测量原理、微倾式水准仪的构造和使用、水准测量的施测方法及成果检核和计算等内容。

水准测量是高程测量中最基本的和精度较高的一种测量方法，在国家高程控制测量、工程勘测和施工测量中被广泛采用。

§2-1 水准测量原理摘要内容：本节主要介绍水准测量概念、测站概念、测点概念、前后视概念、视线高程概念；高差计算公式、高程计算公式。

讲课重点：水准测量概念、测站概念、测点概念、前后视概念；高差计算公式、高程计算公式。

讲课难点：高差与高程关系。

讲授重点内容提要：1.水准测量概念：水准测量是利用一条水平视线（由提供水准仪），并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。

2.水准测量原理如何测定A、B两点之间的高差h AB方法：如图所示，在A、B两点分别竖立水准尺（A、B称为测点）；在A、B两点之间Ⅰ安置水准仪（Ⅰ称为测站）。

在A点尺上读数，设为a；在B点尺上读数b。

定义测量方向：由A→B进行的，A点称为后视点，尺上读数a称为后视读数；B点称为前视点，尺上读数b称为前视读数。

定义A、B两点的高差：h AB= a-b高差等于后视读数减去前视读数。

a＞b，高差为正；a<b，高差为负。

如何由A高程推算B高程？高差法：若H A已知，则H B=H A+ h AB仪高法：视线高程H i=H A+a，则H B=H i-b例：设A为后视点，B为前视点；H A是20.016m。

当后视读数a为1.124m，前视读数b为1.428m。

（1）A、B两点高差？（1.124-1.428=-0.304）（2）B点比A点高还是低？（3）B点的高程？（20.016-0.304=19.712）（4）绘图说明。

§2-2 水准测量的仪器和工具摘要内容：本节主要介绍微倾式水准仪的构造和使用。

水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。

水准仪按其精度可分为DS0.5、DS1、DS3和DS10等四个等级。

第二章水准测量第二章水准测量单选题1、在水准测量中，若后视点A的读数大，前视点B的读数小，则有（A）。

A.A点比B点低B.A点比B点高C.A点与B点可能同高D.A、B点的高低取决于仪器高度2、水准测量中，同一测站，当后尺读数大于前尺读数时说明后尺点（B）。

Ａ.高于前尺点Ｂ.低于前尺点Ｃ.高于测站点Ａ.等于前尺点3、水准测量是利用水准仪提供的什么来测定两点间高差的？（A ）A.水平视线B.倾斜视线C.横轴D.视准轴4、在水准测量中设A为后视点，B为前视点，并测得后视点读数为 1.124m，前视读数为1.428m，则B点比A点（ B ）。

A. 高B. 低C. 等高D.无法判断5、水准测量原理是利用水准仪的（A）能提供的一条水平视线。

A. 视准轴B. 水准管轴C. 横轴D. 竖轴6、水准测量中，A，B分别为前、后视点，后视读数为1.235m，前视读数为1.450m，则h BA=（ A ）。

A.-0.215mB. 0.215mC. 0.140mD. -0.140m7、水准测量中，A，B分别为后、前视点，H A=25.000m，后视读数为1.426m，前视读数为1.150m，则仪器的视线高程为（D）。

A. 24.724mB. 26.150mC. 25.276mD. 26.426m8、水准测量中，设A为后视点，B为前视点，A尺读数为1.213m,B尺读数为1.401m,则AB的高差为（C）m。

A. +0.188B. -2.614C. -0.188D. +2.6149、水准测量中，设A为后视点，B为前视点，A尺读数为1.213m,B尺读数为1.401m,A点高程为21.000m，则视线高程为（B）m。

A. 22.401B. 22.213C. 21.812D. 20.81210、水准测量中，设A为后视点，B为前视点，A尺读数为0.425m,B尺读数为1.401m,已知A点高程为15.000m,则B点高程为（C）m。
